申请日2016.12.22
公开(公告)日2017.10.20
IPC分类号C02F3/28
摘要
本实用新型公开了用于废水处理的厌氧脉冲罐，包括罐体，空气压缩自动打开式的冲厕阀安装于罐体的底部并连接布水管，该布水管连接至厌氧池中，该冲厕阀的两进气口与U型脉冲管的两端口相连通，U型脉冲管位于罐体内。本实用新型的用于废水处理的厌氧脉冲罐与传统的厌氧脉冲罐相比，不但制造安装简单、维修使用方便、生产成本低，而且能够产生强大的脉冲力，大大提高厌氧池分解有机污染物的效率。

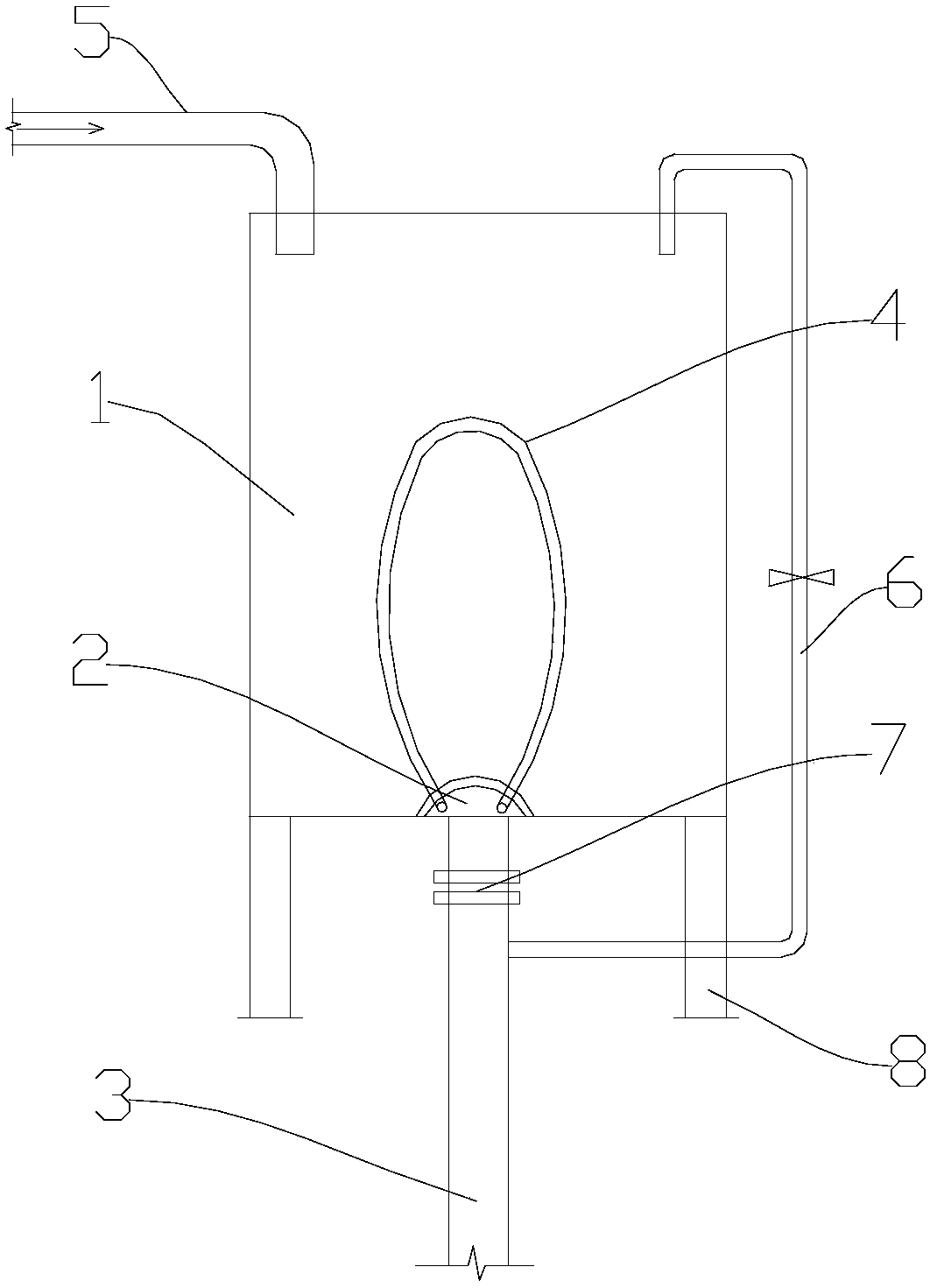

摘要附图
权利要求书
1.用于废水处理的厌氧脉冲罐，其特征在于，包括罐体，空气压缩自动打开式的冲厕阀安装于罐体的底部并连接布水管，该布水管连接至厌氧池中，该冲厕阀的两进气口与U型脉冲管的两端口相连通，U型脉冲管位于罐体内。
2.如权利要求1所述的用于废水处理的厌氧脉冲罐，其特征在于，在所述布水管中连通有排气管。
3.如权利要求1所述的用于废水处理的厌氧脉冲罐，其特征在于，所述冲厕阀通过管道活动连接件与布水管相连接。
4.如权利要求1所述的用于废水处理的厌氧脉冲罐，其特征在于，所述U型脉冲管的顶部高度在罐体三分之二的高度处。
5.如权利要求1所述的用于废水处理的厌氧脉冲罐，其特征在于，在所述罐体的底部设置有支撑脚。
说明书
用于废水处理的厌氧脉冲罐
技术领域
本实用新型涉及废水处理设备，具体涉及用于废水处理的厌氧脉冲罐。
背景技术
目前，用于用于废水处理的厌氧脉冲罐制造安装都很复杂，常用的方法是虹吸法，该法稍有制作安装失误即不起脉冲效果，且该法制造复杂，管道较多，制作成本高，难以推广应用。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在提供一种制造安装简单，生产成本低的用于废水处理的厌氧脉冲罐。
为实现上述目的，本实用新型采用如下技术方案：
用于废水处理的厌氧脉冲罐，包括罐体，空气压缩自动打开式的冲厕阀安装于罐体的底部并连接布水管，该布水管连接至厌氧池中，该冲厕阀的两进气口与U型脉冲管的两端口相连通，U型脉冲管位于罐体内。
在所述布水管中连通有排气管。
所述冲厕阀通过管道活动连接件与布水管相连接。
所述U型脉冲管的顶部高度在罐体三分之二的高度处。
在所述罐体的底部设置有支撑脚。
本实用新型的有益效果在于：
本实用新型的用于废水处理的厌氧脉冲罐与传统的厌氧脉冲罐相比，不但制造安装简单、维修使用方便、生产成本低，而且能够产生强大的脉冲力，大大提高厌氧池分解有机污染物的效率。
