申请日2016.07.07
公开(公告)日2016.12.14
IPC分类号C02F3/10
摘要
本实用新型提供了一种插件式水处理填料单元，所述插件式水处理填料单元包括至少一个柔性纤维支架(1)、至少两个用来固定柔性纤维支架(1)的支架固定架(2)，所述柔性纤维支架(1)上设置柔性纤维(3)，每个支架固定架(2)上设置至少一个固定槽(4)，以通过将柔性纤维支架(1)插入所述固定槽(4)来对柔性纤维支架(1)进行固定。本实用新型的填料装置具有如下优点：结实，不易损坏，小股纤维不易堵塞，纤维结的数目多因此表面积大，具有轻松安装和取出的优点，这是其他类型填料所不具备的。
权利要求书
1.一种插件式水处理填料单元，其特征在于，所述插件式水处理填料单元包括至少一个柔性纤维支架(1)、至少两个用来固定柔性纤维支架(1)的支架固定架(2)，所述柔性纤维支架(1)上设置柔性纤维(3)，每个支架固定架(2)上设置至少一个固定槽(4)，以通过将柔性纤维支架(1)插入所述固定槽(4)来对柔性纤维支架(1)进行固定。
2.根据权利要求1所述的插件式水处理填料单元，其特征在于，所述支架固定架(2)为材料选自高密低压聚乙烯、聚丙烯、ABS塑料或聚四氟乙烯的支架固定架。
3.根据权利要求1所述的插件式水处理填料单元，其特征在于，所述柔性纤维支架为材料选自聚乙烯、高密低压聚乙烯、聚丙烯或ABS塑料的塑料平网。
4.根据权利要求1所述的插件式水处理填料单元，其特征在于，所述支架固定架(2)为2个、4个或6个。
5.根据权利要求1所述的插件式水处理填料单元，其特征在于，在工作状态下，所述支架固定架(2)以固定槽沿与水平面垂直方向设置在水池(5)的两个侧壁上，并将柔性纤维支架(1)插入支架固定架(2)的固定槽(4)内。
6.根据权利要求1所述的插件式水处理填料单元，其特征在于，所述支架固定架(2)至少设置两个用于将支架固定架(2)固定在水池侧壁上的固定孔(8)，所述固定孔(8)设置在固定槽(4)的底部。
7.根据权利要求1～6任意一项所述的插件式水处理填料单元，其特征在于，所述支架固定架(2)至少为4个，其中两个支架固定架(2)的固定槽(4)的同一端设置能够阻挡柔性纤维支架(1)的限位装置(7)。
8.根据权利要求7所述的插件式水处理填料单元，其特征在于，在工作状态下，设置限位装置(7)的两个支架固定架(2)分别设置在相对靠近水池底部的位置，且固定槽(4)没有设置限位装置(7)的一端朝上，以阻止柔性纤维支架(1)下落。
9.根据权利要求1或4所述的插件式水处理填料单元，其特征在于，所述支架固定架(2)的高度为3-8cm，固定槽(4)的深度为2-8cm，固定槽(4)的宽度比柔性纤维支架(1)的厚度大0.1-1cm。
10.根据权利要求9所述的插件式水处理填料单元，其特征在于，所述支架固定架(2)的高度为4-6cm，长度为0.5-1m，固定槽(4)深度为3-5cm，固定槽的宽度比柔性纤维支架厚度大0.1-0.5cm，固定槽的间隔为4-10cm。
说明书
一种插件式水处理填料单元
技术领域
本实用新型涉及水处理领域，具体的说，是涉及一种插件式水处理填料单元。
背景技术
目前，采用接触氧化法的好氧生物处理技术的基本结构和原理是采用多级的曝气池，池子里面安装了易于微生物附着的耐腐蚀塑料填料，填料上微生物利用曝气池污水中的有机物生长。微生物生长在经过一个完整的生物周期后微生物体剥落，沉淀，泥水分离，这是一个完整的微生物周期。一个完整生物周期使得微生物有足够的时间稳定，这样剥落的微生物菌块的沉淀才能够有较好的沉降性能，达到固液分离的效果。但是，为了要保证一个完整“生物周期”这个传统设计的定律，也带来了一些缺点，像有机负荷低，曝气池规模大，填料用量多等低效率的问题，无法提高效率，也就无法降低建设成本和运行成本。
目前有人使用软性或半软性纤维束打结在纤维绳索(见图1),然后将绳索绑在一个预制的立体框架上的基本结构(见图2)。这样结构的绳索容易断裂，每一个单元的框架结构在长满微生物以后总量几十甚至数百公斤，如果曝气池需要维修，要移动这样的填料框架非常费力。
实用新型内容
本实用新型的一个目的在于提供一种插件式水处理填料单元。

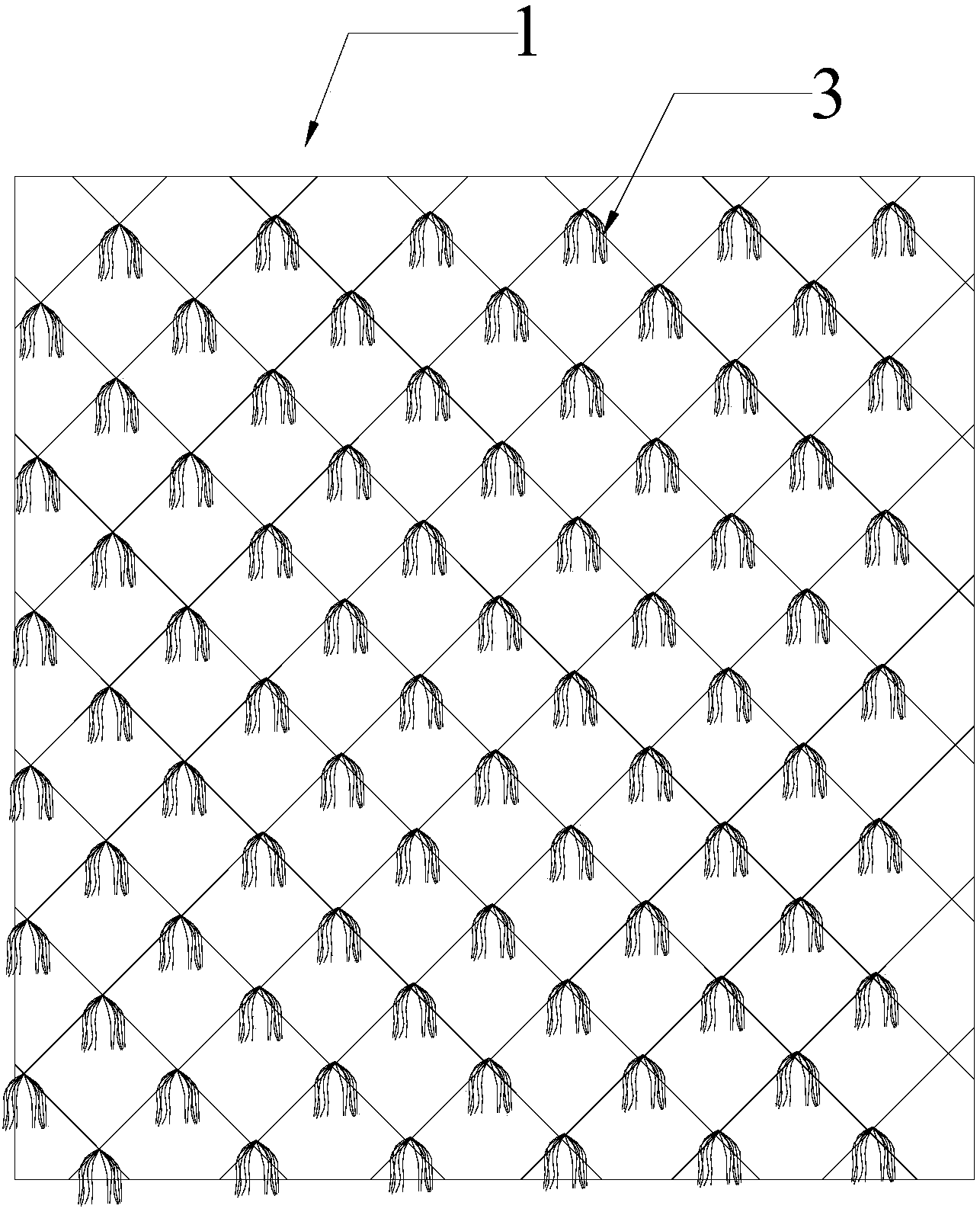

为达上述目的，一方面，本实用新型提供了一种插件式水处理填料单元，所述插件式水处理填料单元包括至少一个柔性纤维支架1、至少两个用来固定柔性纤维支架1的支架固定架2，所述柔性纤维支架1上设置柔性纤维3，每个支架固定架2上设置至少一个固定槽4，以通过将柔性纤维支架1插入所述固定槽4来对柔性纤维支架1进行固定。
其中可以理解的是，在一个通常的水池中，会设置多个上述的插件式水处理填料单元，上述的插件式水处理填料单元仅仅是一个具有使用功能的最小单位。
其中应当理解的是，一个插件式水处理填料单元中柔性纤维支架的数量如果与一个支架固定架的固定槽数量相同，会具有更经济的效果。
但本实用新型并不对一个插件式水处理填料单元中柔性纤维支架的数量加以限定，本领域技术人员在实际使用时可以根据需要来对一个插件式水处理填料单元中柔性纤维支架的数量进行调整。
其中可以理解的是，通过将柔性纤维支架1插入所述固定槽4来对柔性纤维支架1进行固定，是指将柔性纤维支架在水池中保持大体稳定的状态，但是允许由于固定槽与柔性纤维支架侧边的尺寸间隙而有一定幅度的摆动或晃动。但这种摆动或晃动并不影响本领域中柔性纤维支架的使用效果。
其中还可以理解的是，为了满足上述将柔性纤维支架1进行固定的需要，通常需要柔性纤维支架1厚度与固定槽4的宽度相匹配，这允许固定槽4的宽度比柔性纤维支架1的厚度略大。
而根据本实用新型的一些具体实施方案，固定槽的宽度比柔性纤维支架厚度大0.1-0.5cm。
根据本实用新型的一些具体实施方案，其中，支架固定架2为材料选自高密低压聚乙烯、聚丙烯、ABS塑料或聚四氟乙烯的支架固定架。
本实用新型所述的柔性纤维支架可以为本领域常规使用的支架，如具有能够捆绑纤维的线条的支架，而根据本实用新型的一些具体实施方案，其中，所述柔性纤维支架为平面网格结构。
根据本实用新型的一些具体实施方案，其中，所述柔性纤维支架为塑料平网。
本实用新型所述的塑料平网为本领域惯用术语，所述塑料平网为常规市售的塑料平网，譬如，可以是用于水产、家禽养殖(又名塑料养殖网)、养蚕、土木建筑、水产保持、园林球场护用、铁路、公路、路基加固等领域的塑料平网。还可用于席梦思床垫、沙发垫、汽车靠垫等。
这种塑料平网的材质通常是选自聚乙烯(PE)、高密低压聚乙烯(HDPE)、聚丙烯(PP)和ABS塑料的一种。
常规市售的塑料平网的规格为：孔经(cm)：0.2-6;板厚(mm)：1-4.5;网宽：50-300厘米;卷经(cm)：20-50;重量(公斤/卷)：30-55;单位重量50-1200g/平米。
本实用新型对于上述塑料平网的说明仅仅为示例性说明，而非对本实用新型范围的限制。任何能够具有本领域常规的柔性纤维支架功能的支架结构及相应变形均在本实用新型保护范围内。
本实用新型所述支架固定架数量能够满足对柔性纤维支架的固定即可，而根据本实用新型的一些具体实施方案，其中，所述支架固定架2为2个、4个或6个。
其中可以理解的是，上述对插件式水处理填料单元的说明仅仅是对产品结构的一般性描述，但是应当理解的是，在工作状态下，所述支架固定架2按固定槽沿与水平面垂直方向设置在水池5的两个侧壁上，并将柔性纤维支架1插入支架固定架2的固定槽4内。
其中可以理解的是，这里所述的工作状态，即将支架固定架设置在水池中，并将柔性纤维支架放入支架固定架的固定槽中。
其中可以理解的是，这里所述的固定槽沿与水平面垂直方向设置，是一种具体的设置形式，在某些情况下，固定槽可以与水平面垂直方向呈一定的角度。
其中可以理解的是，可以采用任何常规的固定设置方式将支架固定架设置在水池中，譬如可以粘结、用螺钉、螺栓固定设置，根据本实用新型的一些具体实施方案，其中，所述支架固定架2至少设置两个用于将支架固定架2固定在水池侧壁上的固定孔8，所述固定孔8设置在固定槽4的底部。
所述的固定孔可以是任选两个固定槽，并在每个固定槽内设置一个固定孔;也可以是在每个固定槽内都设置至少一个固定孔;甚至还可以任选一个固定槽，并在其中设置两个固定孔。
这里所述的按固定槽沿垂直方向设置，是指将支架固定架设置好后，固定槽的方向与水池底面的垂直方向大体平行。
根据本实用新型的一些具体实施方案，其中，所述支架固定架2至少为4个，其中两个支架固定架2的固定槽4的同一端设置能够阻挡柔性纤维支架1的限位装置7。
根据本实用新型的一些具体实施方案，其中，在工作状态下，设置限位装置7的两个支架固定架2分别设置在相对靠近水池底部的位置，且固定槽4没有设置限位装置7的一端朝上，以阻止柔性纤维支架1下落。
其中可以理解的是，可以采用任何能够具有阻止柔性纤维支架滑落的限位装置，如在固定槽的一端设置一个凸起物，该凸起物能够将柔性纤维支架担架在该凸起物上。
可以理解的是，任何形状的凸起物或其具有这样限位作用的结构改进或变形物均在本实用新型保护范围内。
作为一种更为具体的实施方案，所述的限位装置可以是将固定槽的一端封闭，另一端保持开口。
其中可以理解的是，所述的固定槽的一端应做如下理解：固定槽为一槽状物，其具有两个侧壁，一个底部，侧壁与底部分别与柔性纤维支架相对或相接触，而另外三面开口，其中两个开口相对(即如图6所示的箭头方向的两个开口)，那么这两个开口中的一处称为固定槽的一端。
根据本实用新型的一些具体实施方案，其中，所述支架固定架2的高度为3-8cm，固定槽4的深度为2-8cm，固定槽4的宽度比柔性纤维支架1的厚度大0.1-1cm。
根据本实用新型的一些具体实施方案，其中，所述支架固定架2的高度为4-6cm，长度为0.5-1m，固定槽4深度为3-5cm，固定槽的宽度比柔性纤维支架厚度大0.1-0.5cm，固定槽的间隔为4-10cm。
对于上述的高度、宽度和深度等术语，本实用新型定义如下：
支架固定架的高度是沿固定槽方向的支架高度，如图6所示的h;
柔性纤维支架的高度是工作状态下柔性纤维插入固定槽后沿与水平面垂直方向的长度;
固定槽的深度是固定槽与底部相对的开口到底部的垂直距离，如图6所示的d;
固定槽的宽度是固定槽相对的两个侧壁的垂直距离，如图6所示的w;
支架固定架的长度是指在工作状态下，支架固定架设置在水池中后的水平方向的长度，如图6所示的l。
所述填料可以为本领域常规的纤维填料，而根据本实用新型的一些具体实施方式，其中，所述填料3为腈纶纤维。
本实用新型采用现有常规的腈纶纤维，其在水中可以自由浮动，有利于微生物的脱落。
本实用新型的填料支架形成网格结构，并将填料固定在网格结构的交叉点上，确保了填料不易脱落，且即便一根填料支架断裂后，填料也不会随之脱落。
软性纤维是微生物的载体，通过曝气它自然的摆动，就像水里的水草在摆动一般。塑料网可以像一个插板一样的横跨插入曝气池横断面预设的插口中，如果需要保养可以轻松抽出。
接种运行后大约24小时微生物就在填料上大量生长。非稳态脱去生物菌胶团块是通过改变曝气池中水力运动的方向。具体的做法是在曝气池底部安装一批曝气装置(如导流管)，曝气装置定时启动，气泡导致整个曝气池中的液体循环流动同时有很大的搅动，菌胶团块受到巨大水力剪切被脱落。脱落的菌胶团块迅速的沉淀后被排出到污泥浓缩池。
综上所述，本实用新型提供了一种插件式水处理填料装置。本实用新型的填料装置具有如下优点：结实，不易损坏，小股纤维不易堵塞，纤维结的数目多因此表面积大，具有轻松安装和取出的优点，这是其他类型填料所不具备的。
