申请日2016.12.21
公开(公告)日2017.03.15
IPC分类号C02F9/02; B01D36/04; C02F103/28
摘要
本发明涉及一种净化装置，尤其涉及一种造纸废水初步净化装置。本发明要解决的技术问题是提供一种耗时短的造纸废水初步净化装置。为了解决上述技术问题，本发明提供了这样一种造纸废水初步净化装置，包括有滑轨、电动轮、第一拉绳、安装板、滑块、从动轮、第二拉绳、第二电磁铁、第一铁片、第一电磁铁、处理箱等;处理箱底部设有第一出液管，第一出液管上设有第一电控阀，处理箱内左壁上方设有滤布，滤布右侧设有第一铁片，处理箱内右壁上方设有第一电磁铁。本发明达到了耗时短、装置的结构简单和装置的操作简单的效果。

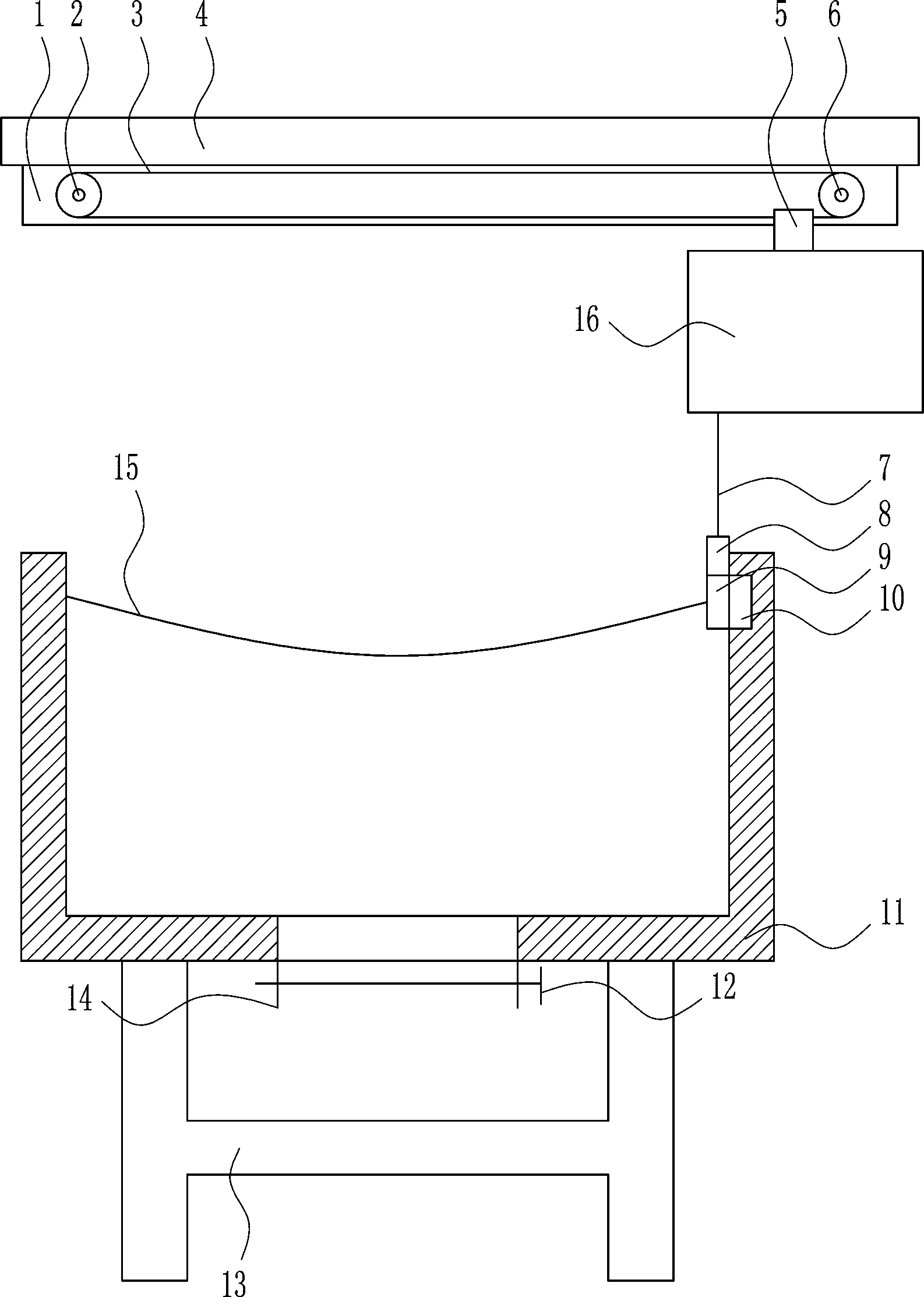

摘要附图
权利要求书
1.一种造纸废水初步净化装置，其特征在于，包括有滑轨(1)、电动轮(2)、第一拉绳(3)、安装板(4)、滑块(5)、从动轮(6)、第二拉绳(7)、第二电磁铁(8)、第一铁片(9)、第一电磁铁(10)、处理箱(11)、第一电控阀(12)、安装座(13)、第一出液管(14)、滤布(15)和移动装置(16);安装座(13)顶部设有处理箱(11)，处理箱(11)底部设有第一出液管(14)，第一出液管(14)上设有第一电控阀(12)，处理箱(11)内左壁上方设有滤布(15)，滤布(15)右侧设有第一铁片(9)，处理箱(11)内右壁上方设有第一电磁铁(10)，第一电磁铁(10)左侧与第一铁片(9)右侧接触，安装座(13)上方设有安装板(4)，安装板(4)底部设有滑轨(1)，滑轨(1)上设有滑块(5)，滑轨(1)前侧设有电动轮(2)和从动轮(6)，电动轮(2)位于从动轮(6)左方，电动轮(2)和从动轮(6)之间绕有第一拉绳(3)，第一拉绳(3)与滑块(5)连接，滑块(5)底部设有移动装置(16)，移动装置(16)包括有固定板(17)、旋转电机(18)、绕线轮(19)、第一链轮(20)、转轴(21)、链条(22)、第一支杆(23)、第二链轮(24)、安装架(25)、电动推杆(26)、第一推杆(27)、活塞(28)、第二支杆(29)、搅拌杆(30)、搅拌叶片(31)、弹性元件(32)、第二电控阀(33)、第二出液管(34)、箱体(35)、进液管(36)和第三电控阀(37)，滑块(5)底部设有固定板(17)，固定板(17)底部设有旋转电机(18)和第一支杆(23)，旋转电机(18)位于第一支杆(23)左方，旋转电机(18)前侧设有转轴(21)，转轴(21)上设有绕线轮(19)和第一链轮(20)，绕线轮(19)位于第一链轮(20)后方，绕线轮(19)上绕有第二拉绳(7)，第二拉绳(7)末端设有第二电磁铁(8)，第二电磁铁(8)底部与第一铁片(9)顶部接触，第一支杆(23)前侧底部设有第二链轮(24)，第二链轮(24)与第一链轮(20)之间绕有链条(22)，第二链轮(24)上设有电动推杆(26)，电动推杆(26)右侧中部设有安装架(25)，安装架(25)底部左端设有箱体(35)，箱体(35)内设有活塞(28)，活塞(28)底部左右两侧与箱体(35)内底部之间均连接有弹性元件(32)，箱体(35)右壁下方设有进液管(36)，进液管(36)上设有第三电控阀(37)，箱体(35)底部中间设有第二出液管(34)，第二出液管(34)上设有第二电控阀(33)，电动推杆(26)底端设有第二支杆(29)，第二支杆(29)底端设有搅拌杆(30)，搅拌杆(30)左右两侧均设有搅拌叶片(31)，第二支杆(29)右侧设有第一推杆(27)，第一推杆(27)右侧底部与活塞(28)连接。
2.根据权利要求1所述的一种造纸废水初步净化装置，其特征在于，还包括有第三电磁铁(38)和第二铁片(39)，处理箱(11)内左壁上方设有第三电磁铁(38)，滤布(15)左侧设有第二铁片(39)，第三电磁铁(38)右侧与第二铁片(39)左侧接触，第三电磁铁(38)右侧面与第二铁片(39)左侧面大小相同。
3.根据权利要求2所述的一种造纸废水初步净化装置，其特征在于，还包括有斜管(40)和第四电控阀(41)，处理箱(11)左壁下方设有斜管(40)，斜管(40)上设有第四电控阀(41)，斜管(40)位于滤布(15)下方，斜管(40)的材质为不锈钢，斜管(40)的立体形状为圆柱体，斜管(40)的直径为7cm。
4.根据权利要求3所述的一种造纸废水初步净化装置，其特征在于，还包括有斜板(42)，处理箱(11)内底部第一出液管(14)左右两侧均设有斜板(42)，斜板(42)与处理箱(11)内左右壁连接，斜板(42)的材质为不锈钢，斜板(42)与处理箱(11)为固定连接，斜板(42)为水平放置。
5.根据权利要求4所述的一种造纸废水初步净化装置，其特征在于，还包括有收集槽(43)，安装座(13)顶部设有收集槽(43)，收集槽(43)位于第一出液管(14)正下方，收集槽(43)的材质为Q235钢，收集槽(43)与安装座(13)顶部为非固定连接，收集槽(43)的立体形状为长方体。
6.根据权利要求5所述的一种造纸废水初步净化装置，其特征在于，搅拌叶片(31)上开有小孔(44)，小孔(44)贯穿搅拌叶片(31)的前表面和后表面，小孔(44)的立体形状为长方体，小孔(44)的直径为1.2cm，小孔(44)与搅拌杆(30)之间的距离相等，小孔(44)的体积为搅拌叶片(31)体积的1/3。
7.根据权利要求6所述的一种造纸废水初步净化装置，其特征在于，还包括有加强筋(45)，安装架(25)内顶部与安装架(25)内右壁之间设有加强筋(45)，加强筋(45)呈倾斜状，加强筋(45)的上表面与安装架(25)内顶部之间的夹角为60°，加强筋(45)的材质为Q235钢。
8.根据权利要求7所述的一种造纸废水初步净化装置，其特征在于，安装板(4)的材质为Q235钢，安装板(4)底部与滑轨(1)为固定连接，安装板(4)为水平状，安装板(4)的立体形状为长方体，安装板(4)的长度为135cm，安装板(4)的宽度为25cm，安装板(4)的高度为5cm，安装板(4)的表面为加工表面。
9.根据权利要求8所述的一种造纸废水初步净化装置，其特征在于，转轴(21)的材质为KTZ550-04可锻铸铁，转轴(21)为水平设置，转轴(21)与旋转电机(18)为固定连接，转轴(21)的立体形状为圆柱体，转轴(21)的底面圆的直径为3cm，转轴(21)的表面为加工表面。
说明书
一种造纸废水初步净化装置
技术领域
本发明涉及一种净化装置，尤其涉及一种造纸废水初步净化装置。
背景技术
造纸分有机制和手工两种形式。机制是在造纸机上连续进行，将适合于纸张质量的纸浆，用水稀释至一定浓度，在造纸机的网部初步脱水，形成湿的纸页，再经压榨脱水，然后烘干成纸。
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
净化是指清除不好的或不需要的杂质，使物品达到纯净的程度，指在一定空间范围内，将其中的微粒子、有害空气、细菌等污染物排除。
目前造纸废水的净化工作多由人工完成，人工操作存在耗时长的缺点，因此亟需设计一种耗时短的造纸废水初步净化装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前造纸废水的净化工作多由人工完成，人工操作耗时长的缺点，本发明要解决的技术问题是提供一种耗时短的造纸废水初步净化装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种造纸废水初步净化装置，包括有滑轨、电动轮、第一拉绳、安装板、滑块、从动轮、第二拉绳、第二电磁铁、第一铁片、第一电磁铁、处理箱、第一电控阀、安装座、第一出液管、滤布和移动装置;安装座顶部设有处理箱，处理箱底部设有第一出液管，第一出液管上设有第一电控阀，处理箱内左壁上方设有滤布，滤布右侧设有第一铁片，处理箱内右壁上方设有第一电磁铁，第一电磁铁左侧与第一铁片右侧接触，安装座上方设有安装板，安装板底部设有滑轨，滑轨上设有滑块，滑轨前侧设有电动轮和从动轮，电动轮位于从动轮左方，电动轮和从动轮之间绕有第一拉绳，第一拉绳与滑块连接，滑块底部设有移动装置，移动装置包括有固定板、旋转电机、绕线轮、第一链轮、转轴、链条、第一支杆、第二链轮、安装架、电动推杆、第一推杆、活塞、第二支杆、搅拌杆、搅拌叶片、弹性元件、第二电控阀、第二出液管、箱体、进液管和第三电控阀，滑块底部设有固定板，固定板底部设有旋转电机和第一支杆，旋转电机位于第一支杆左方，旋转电机前侧设有转轴，转轴上设有绕线轮和第一链轮，绕线轮位于第一链轮后方，绕线轮上绕有第二拉绳，第二拉绳末端设有第二电磁铁，第二电磁铁底部与第一铁片顶部接触，第一支杆前侧底部设有第二链轮，第二链轮与第一链轮之间绕有链条，第二链轮上设有电动推杆，电动推杆右侧中部设有安装架，安装架底部左端设有箱体，箱体内设有活塞，活塞底部左右两侧与箱体内底部之间均连接有弹性元件，箱体右壁下方设有进液管，进液管上设有第三电控阀，箱体底部中间设有第二出液管，第二出液管上设有第二电控阀，电动推杆底端设有第二支杆，第二支杆底端设有搅拌杆，搅拌杆左右两侧均设有搅拌叶片，第二支杆右侧设有第一推杆，第一推杆右侧底部与活塞连接。
优选地，还包括有第三电磁铁和第二铁片，处理箱内左壁上方设有第三电磁铁，滤布左侧设有第二铁片，第三电磁铁右侧与第二铁片左侧接触，第三电磁铁右侧面与第二铁片左侧面大小相同。
优选地，还包括有斜管和第四电控阀，处理箱左壁下方设有斜管，斜管上设有第四电控阀，斜管位于滤布下方，斜管的材质为不锈钢，斜管的立体形状为圆柱体，斜管的直径为7cm。
优选地，还包括有斜板，处理箱内底部第一出液管左右两侧均设有斜板，斜板与处理箱内左右壁连接，斜板的材质为不锈钢，斜板与处理箱为固定连接，斜板为水平放置。
优选地，还包括有收集槽，安装座顶部设有收集槽，收集槽位于第一出液管正下方，收集槽的材质为Q235钢，收集槽与安装座顶部为非固定连接，收集槽的立体形状为长方体。
优选地，搅拌叶片上开有小孔，小孔贯穿搅拌叶片的前表面和后表面，小孔的立体形状为长方体，小孔的直径为1.2cm，小孔与搅拌杆之间的距离相等，小孔的体积为搅拌叶片体积的1/3。
优选地，还包括有加强筋，安装架内顶部与安装架内右壁之间设有加强筋，加强筋呈倾斜状，加强筋的上表面与安装架内顶部之间的夹角为60°，加强筋的材质为Q235钢。
优选地，安装板的材质为Q235钢，安装板底部与滑轨为固定连接，安装板为水平状，安装板的立体形状为长方体，安装板的长度为135cm，安装板的宽度为25cm，安装板的高度为5cm，安装板的表面为加工表面。
优选地，转轴的材质为KTZ550-04可锻铸铁，转轴为水平设置，转轴与旋转电机为固定连接，转轴的立体形状为圆柱体，转轴的底面圆的直径为3cm，转轴的表面为加工表面。
工作原理：起初，箱体内装有净化液，当需要进行造纸废水的净化工作时，给第一电磁铁通电吸住第一铁片，将适量待净化的废水倒在滤布上，废水内的固体杂物则留在滤布上，剩余的废水则透过滤布流至处理箱内，给第二电磁铁通电吸住第一铁片，使第一电磁断电失去磁性，启动电动轮正转，带动第一拉绳正转，使滑块向左移动，使固定板向左移动，进而使绕线轮向左移动，从而使第一铁片向左移动，使滤布向左移动，当滤布全部移动至处理箱内左侧，电动轮停止转动，启动电动推杆伸长，带动第二支杆向下移动，使搅拌杆向下移动，当搅拌杆向下移动至处理箱内合适位置时，打开第二电控阀和第三电控阀，启动电动推杆小幅度地伸缩，同时启动旋转电机交替正反转，电动推杆小幅度地伸缩，使第二支杆交替向下和向上移动，从而使第一推杆交替向下和向上移动，第一推杆向下运动时，挤压活塞使净化液从第二出液管流出，净化液可以使废沉降，第一推杆向上运动时，净化液则通过进液管得到补充，在旋转电机交替正反转时，带动第一链轮交替正反转，从而使第二链轮交替正反转，最终使电动推杆左右摆动，使搅拌杆左右摆动，带动搅拌叶片左右摆动对废水进行搅拌处理，所以可以加快废水的沉降速度，缩短废水净化处理的时间，重复上述步骤，使废水沉降为下层沉淀和上层清液，上层清液为处理后的造纸废水，当废水沉降完全，启动电动推杆收缩，当搅拌杆复位后，电动推杆停止工作，旋转电机停止转动，关闭第二电控阀和第三电控阀，启动电动轮反转，当滑块向右移动复位后，电动轮停止转动，第二电磁铁断电失去磁性，打开第一电控阀，当下层沉淀全部排出后，关闭第一电控阀，操作人员可以取走处理后的造纸废水，当下次还需要进行废水的净化处理时，可以再次按照上述原理进行工作。
因为还包括有第三电磁铁和第二铁片，处理箱内左壁上方设有第三电磁铁，滤布左侧设有第二铁片，第三电磁铁右侧与第二铁片左侧接触，第三电磁铁右侧面与第二铁片左侧面大小相同，在进行废水的净化工作时，给第三电磁铁通电吸住第二铁片，在不进行废水的净化工作时，给第三电磁铁断电，所以便于取下滤布进行清洗。
因为还包括有斜管和第四电控阀，处理箱左壁下方设有斜管，斜管上设有第四电控阀，斜管位于滤布下方，斜管的材质为不锈钢，斜管的立体形状为圆柱体，斜管的直径为7cm，处理箱内的废水沉淀完全后，打开第四电控阀，所以可以在斜管处收集上层清液，收集工作更加便利。
因为还包括有斜板，处理箱内底部第一出液管左右两侧均设有斜板，斜板与处理箱内左右壁连接，斜板的材质为不锈钢，斜板与处理箱为固定连接，斜板为水平放置，斜板可以使下层沉淀聚拢，所以可以使下层沉淀完全排出。
(3)有益效果
本发明达到了耗时短、装置的结构简单和装置的操作简单的效果，并且在旋转电机工作时，能同时使搅拌叶片工作和第二出液管流出净化液，所以净化工作耗时更短。
