申请日2017.03.13
公开(公告)日2017.11.28
IPC分类号C02F3/12; C02F3/20; C02F103/20
摘要
本实用新型公开了一种水产养殖排放水处理装置，包括筒状容器以及设置在筒状容器底部的曝气盘，所述筒状容器底部设有进水部，所述筒状容器侧壁设有出水部，所述曝气盘为环形结构，所述曝气盘与筒状容器同轴心，所述曝气盘上均匀设有若干曝气孔，所述曝气盘两侧对称连接有曝气管，两侧的曝气管分别穿过筒状容器侧壁向外延伸，各曝气管位于筒状容器外的部分上分别装有进气控制阀。本实用新型通过在筒状容器底部设置的环形曝气盘，相较于以往的曝气头具有更大的曝气范围，曝气效果也更加的均匀，而且结构简单，制作成本更低。本实用新型可应用于水处理技术领域。
摘要附图
权利要求书

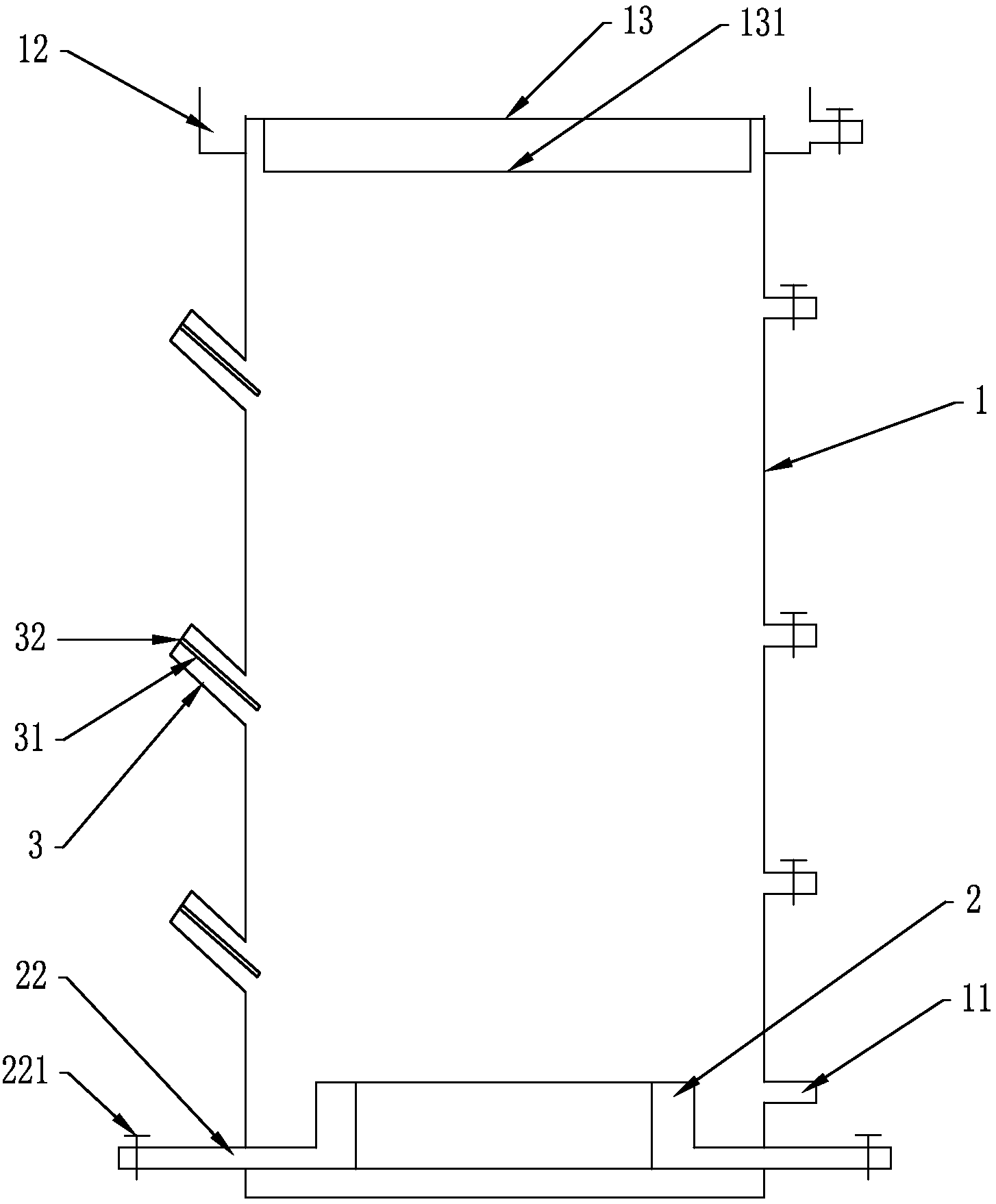

1.一种水产养殖排放水处理装置，其特征在于：包括筒状容器(1)以及设置在筒状容器(1)底部的曝气盘(2)，所述筒状容器(1)底部设有进水部(11)，所述筒状容器(1)侧壁设有出水部，所述曝气盘(2)为环形结构，所述曝气盘(2)与筒状容器(1)同轴心，所述曝气盘(2)上均匀设有若干曝气孔(21)，所述曝气盘(2)两侧对称连接有曝气管(22)，两侧的曝气管(22)分别穿过筒状容器(1)侧壁向外延伸，各曝气管(22)位于筒状容器(1)外的部分上分别装有进气控制阀(221)。
2.根据权利要求1所述水产养殖排放水处理装置，其特征在于：所述曝气盘(2)的半径与筒状容器(1)轴心到筒状容器(1)内壁的距离的比为1∶2～3∶4。
3.根据权利要求1所述水产养殖排放水处理装置，其特征在于：所述筒状容器(1)上设有若干位于不同高度的探头安装座(3)，至少一个探头安装座(3)内安装有监测探头(31)。
4.根据权利要求3所述水产养殖排放水处理装置，其特征在于：探头安装座(3)设在筒状容器(1)的侧壁上，探头安装座(3)上设有安装通孔，安装通孔连通筒状容器(1)内腔与筒状容器的外部，监测探头(31)安装在安装通孔内。
5.根据权利要求4所述水产养殖排放 水处理装置，其特征在于：探头安装座(3)远离筒状容器(1)端的开口处可拆卸安装有密封端盖(32)，密封端盖(32)上设有卡紧件，所述监测探头(31)的一端固定连接在密封端盖(32)的卡紧件上，另一端探入筒状容器(1)内腔。
6.根据权利要求5所述水产养殖排放水处理装置，其特征在于：所述密封端盖(32)与探头安装座(3)之间设有密封环。
7.根据权利要求1或2或3或4或5或6所述水产养殖排放水处理装置，其特征在于：所述出水部包括若干位于筒状容器(1)侧壁上不同高度处的出水阀。
8.根据权利要求7所述水产养殖排放水处理装置，其特征在于：所述筒状容器(1)上端设有溢流槽(12)，所述溢流槽(12)侧壁上设有出水阀。
9.根据权利要求8所述水产养殖排放水处理装置，其特征在于：所述筒状容器(1)上端设有端盖(13)，所述端盖(13)下端可拆卸连接有滤网(131)。
说明书
一种水产养殖排放水处理装置
技术领域
本实用新型涉及水处理技术领域，特别涉及一种水产养殖排放水处理装置。
背景技术
目前，实验室进行的水产养殖排放水生物处理实验常需用到富集培养相关微生物的反应器，目前常用的富集培养反应器主要为SBR、SBBR、MBBR。SBR是序批式活性污泥反应器的简称，SBBR是序批式生物膜反应器的简称，MBBR是移动床生物膜反应器的简称。现有的水处理实验通常设置中央曝气头，导致曝气不够均匀，反应器侧边易形成死角，形成局部缺氧，使得养殖排放水处理难以回用。此外，SBR反应器改造成SBBR/MBBR运行时，由于上部难以固定滤网，填料易流失。另一方面，SBBR/MBBR反应器固定滤网后，pH、温度、DO等参数难以进行实时连续监测，增加了实验的操作难度。
实用新型内容
为了解决上述问题，本实用新型的目的在于提供一种水产养殖排放水处理装置，该装置在同一个反应器内能够满足SBR、SBBR、MBBR三种不同的反应器运行方式，且理化参数监测更加简便。。
本实用新型所采用的技术方案是：一种水产养殖排放水处理装置，包括筒状容器以及设置在筒状容器底部的曝气盘，所述筒状容器底部设有进水部，所述筒状容器侧壁设有出水部，所述曝气盘为环形结构，所述曝气盘与筒状容器同轴心，所述曝气盘上均匀设有若干曝气孔，所述曝气盘两侧对称连接有曝气管，两侧的曝气管分别穿过筒状容器侧壁向外延伸，各曝气管位于筒状容器外的部分上分别装有进气控制阀。
作为上述方案的进一步改进，所述曝气盘的半径与筒状容器轴心到筒状容器内壁的距离的比为1∶2～3∶4。
作为上述方案的进一步改进，所述筒状容器上设有若干位于不同高度的探头安装座，至少一个探头安装座内安装有监测探头。
作为上述方案的进一步改进，探头安装座设在筒体的侧壁上，探头安装座上设有安装通孔，安装通孔连通筒状容器内腔与筒状容器的外部，监测探头安装在安装通孔内。
作为上述方案的进一步改进，探头安装座远离筒状容器端的开口处可拆卸安装有密封端盖，密封端盖上设有卡紧件，所述监测探头的一端固定连接在密封端盖的卡紧件上，另一端探入筒状容器内腔。
作为上述方案的进一步改进，所述密封端盖与探头安装座之间设有密封环。
作为上述方案的进一步改进，所述出水部包括若干位于筒状容器侧壁上不同高度处的出水阀。
作为上述方案的进一步改进，所述筒状容器上端设有溢流槽，所述溢流槽侧壁上设有出水阀。
作为上述方案的进一步改进，所述筒状容器上端设有端盖，所述端盖下端可拆卸连接有滤网。
本实用新型的有益效果是：本实用新型通过在筒状容器底部设置的环形曝气盘，相较于以往的曝气头具有更大的曝气范围，曝气效果也更加的均匀，而且结构简单，制作成本更低。
