申请日2017.03.23
公开(公告)日2017.11.07
IPC分类号B01D33/01; B01D33/42; C02F9/12; C02F101/10
摘要
本实用新型涉及污水处理技术领域，尤其是一种箱式污水过滤器，所述箱盖通过多组锁紧机构安装在箱体上端，所述箱体内部底端固定安装有环形挡板，电机室内设置有伺服电机，且伺服电机的输出轴连接有丝杆，丝杆贯穿隔板延伸至箱体的顶部，且丝杆活动设置在轴承座内，所述箱体内部一侧还安装有导轨，所述过滤室内设置有过滤机构，过滤机构中部位置设置有贯穿过滤机构的螺纹套管，且螺纹套管螺纹连接在丝杆上，所述过滤机构一侧固定连接有滑块，且滑块滑动设置在导轨内，所述过滤机构包括滤网、细滤网与活性炭吸附网。该提高了工作效率，从而保证了过滤的质量，提高了其的使用寿命，还能够对污水中的金属杂质进行吸附。
权利要求书

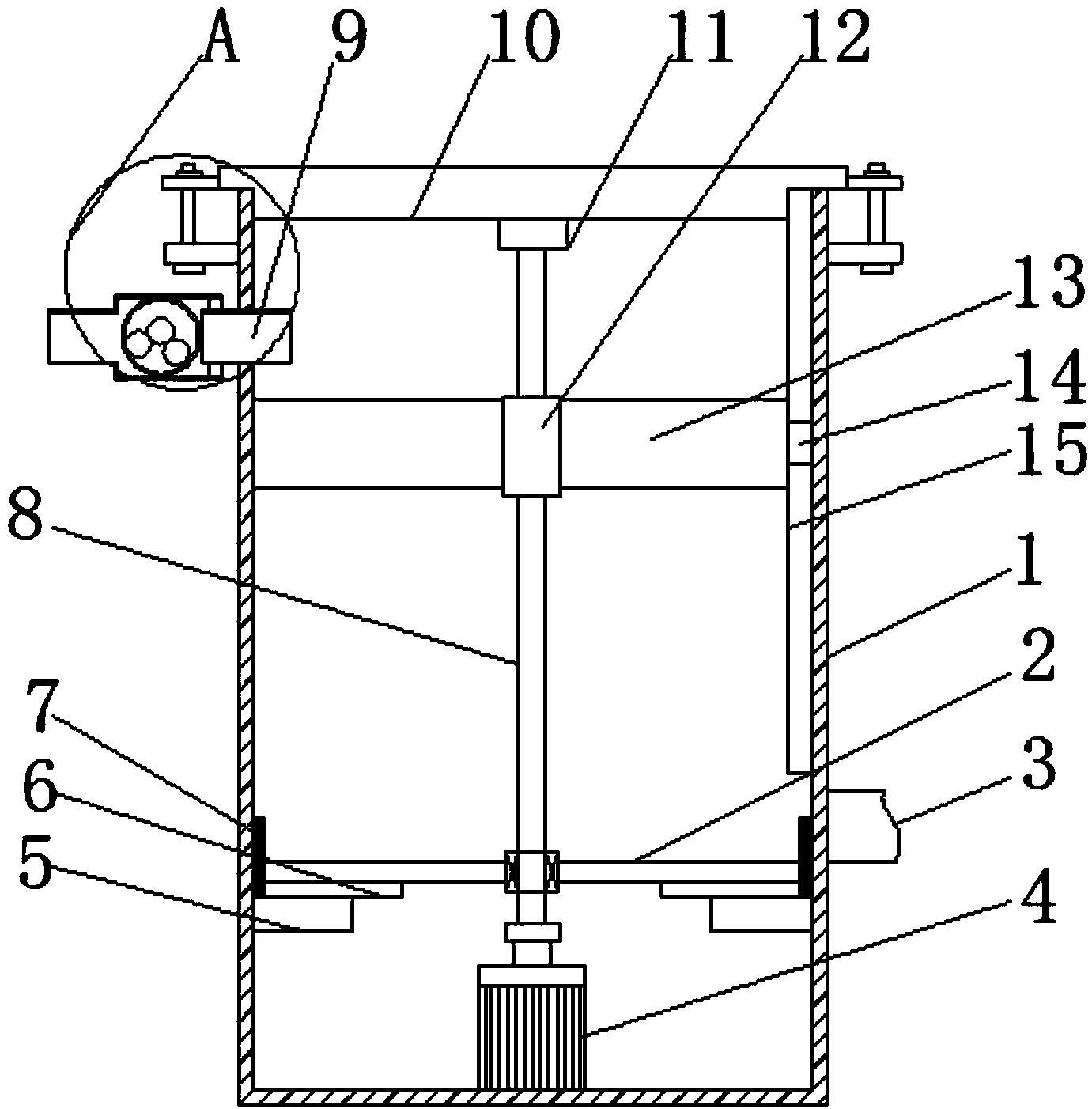

1.一种箱式污水过滤器，包括箱体(1)与箱盖(10)，且箱体(1)为圆柱形的上端开口结构，所述箱体(1)一侧上端连通有进水管(9)，其特征在于：所述箱盖(10)通过多组锁紧机构安装在箱体(1)上端，所述箱体(1)内部底端固定安装有环形挡板(5)，且环形挡板(5)上侧的箱体(1)上设置有螺纹结构(7)，螺纹结构(7)上螺接有隔板(2)，隔板(2)下表面设置有密封圈(6)，且隔板(2)将箱体(1)分成电机室与过滤室，所述隔板(2)上侧的箱体(1)还连通有出水口(3)，且出水口(3)与隔板(2)位于同一水平面上，电机室内设置有伺服电机(4)，且伺服电机(4)的输出轴连接有丝杆(8)，丝杆(8)贯穿隔板(2)延伸至箱体(1)的顶部，且箱盖(10)上安装有轴承座(11)，且丝杆(8)活动设置在轴承座(11)内，所述箱体(1)内部一侧还安装有导轨(15)，且导轨(15)上端开口设置，所述过滤室内设置有过滤机构(13)，过滤机构(13)中部位置设置有贯穿过滤机构(13)的螺纹套管(12)，且螺纹套管(12)螺纹连接在丝杆(8)上，所述过滤机构(13)一侧固定连接有滑块(14)，且滑块(14)滑动设置在导轨(15)内，所述过滤机构(13)包括滤网(131)、细滤网(132)与活性炭吸附网(133)，且滤网(131)设置在过滤机构(13)的上端，活性炭吸附网(133)设置在过滤机构(13)的下端，细滤网(132)设置在滤网(131)与活性炭吸附网(133)之间。
2.根据权利要求1所述的一种箱式 污水过滤器，其特征在于，所述滤网(131)、细滤网(132)与活性炭吸附网(133)为一体式结 构。
3.根据权利要求1所述的一种箱式污水过滤器，其特征在于，所述丝杆(8)与隔板(2)接触处还设置有密封轴承。
4.根据权利要求1所述的一种箱式污水过滤器，其特征在于，所述锁紧机构包括第一连接板(20)与第二连接板(21)，第一连接板(20)安装在箱盖(10)上，第二连接板(21)安装在箱体(1)的上方，且第一连接板(20)与第二连接板(21)设置有用于紧固的螺栓(19)。
5.根据权利要求1所述的一种箱式污水过滤器，其特征在于，还包括套管(18)，且套管(18)一端内侧固定设置有环形螺纹板(16)，且套管(18)通过环形螺纹板(16)螺纹连接在进水管(9)上，且套管(18)内还设置有与套管(18)相配合的球形框(22)，球形框(22)内设置有多个磁铁球(17)，套管(18)另一端还连通有水管。
说明书
一种箱式污水过滤器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种箱式污水过滤器。
背景技术
随着科学技术的飞速发展，工业领域也得到了很大程度的发展，其发展速度已远超人们的预想，而在工业发展的同时，同业废水也无可避免，而工业废水如果直接排放就会污染环境，这会给人们带来损失，而现有的污水过滤器价格较为昂贵，且使用寿命较短，而工业废水如果直接排放就会污染环境，这会给人们带来损失，而现有的污水过滤器价格较为昂贵，过滤效果不佳，且使用寿命较短，在长期使用后，杂质会粘附在过滤层上，导致过滤孔被堵塞，出现除污困难或者污水处理不彻底的现象，这都会给使用者带来损失，因此，提出了一种箱式污水过滤器。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种箱式污水过滤器。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种箱式污水过滤器，包括箱体与箱盖，且箱体为圆柱形的上端开口结构，所述箱体一侧上端连通有进水管，所述箱盖通过多组锁紧机构安装在箱体上端，所述箱体内部底端固定安装有环形挡板，且环形挡板上侧的箱体上设置有螺纹结构，螺纹结构上螺接有隔板，隔板下表面设置有密封圈，且隔板将箱体分成电机室与过滤室，所述隔板上侧的箱体还连通有出水口，且出水口与隔板位于同一水平面上，电机室内设置有伺服电机，且伺服电机的输出轴连接有丝杆，丝杆贯穿隔板延伸至箱体的顶部，且箱盖上安装有轴承座，且丝杆活动设置在轴承座内，所述箱体内部一侧还安装有导轨，且导轨上端开口设置，所述过滤室内设置有过滤机构，过滤机构中部位置设置有贯穿过滤机构的螺纹套管，且螺纹套管螺纹连接在丝杆上，所述过滤机构一侧固定连接有滑块，且滑块滑动设置在导轨内，所述过滤机构包括滤网、细滤网与活性炭吸附网，且滤网设置在过滤机构的上端，活性炭吸附网设置在过滤机构的下端，细滤网设置在滤网与活性炭吸附网之间。
优选的，所述滤网、细滤网与活性炭吸附网为一体式结构。
优选的，所述丝杆与隔板接触处还设置有密封轴承。
优选的，所述锁紧机构包括第一连接板与第二连接板，第一连接板安装在箱盖上，第二连接板安装在箱体的上方，且第一连接板与第二连接板设置有用于紧固的螺栓。
优选的，还包括套管，且套管一端内侧固定设置有环形螺纹板，且套管通过环形螺纹板螺纹连接在进水管上，且套管内还设置有与套管相配合的球型框，球形框内设置有多个磁铁球，套管另一端还连通有水管。
本实用新型提出的一种箱式污水过滤器，有益效果在于：该箱式污水过滤器能够使得设置在丝杆上的过滤机构移动，从而加快了过滤机构上端的污水的流速，从而提高了工作效率，在长时间的使用后，能够将过滤机构从箱体内部移动，对其进行清洗，从而保证了过滤的质量，且提高了其的使用寿命，还能够在污水未进入箱体内时，对污水中的金属杂质进行吸附，避免了其进入箱体内，从而造成堵塞。
