申请日2017.01.13
公开(公告)日2017.12.15
IPC分类号A61M16/00
摘要
一种呼吸机冷凝水处理罐，由多个部分组成，所述呼吸机冷凝水处理罐包括：冷凝水处理罐、挡环、固定环、固定螺钉、挂钩、顶紧板、顶紧螺钉、处理罐上盖、集水杯导流管、液位计、报警器、消毒液进口、橡胶帽和冷凝水出口，本实用新型的有益效果在于：通过所述呼吸机冷凝水处理罐的结构组成，能够使冷凝水固定罐牢固的安装在床杆上，并将集水杯中的冷凝水导入到密封的冷凝水处理罐中，避免了冷凝水和空气的接触，有效的抑制了冷凝水中细菌的滋生和繁殖，并对冷凝水进行定期消毒，避免了冷凝水对周围空气造成的污染，减少了对护理人员的伤害。
权利要求书

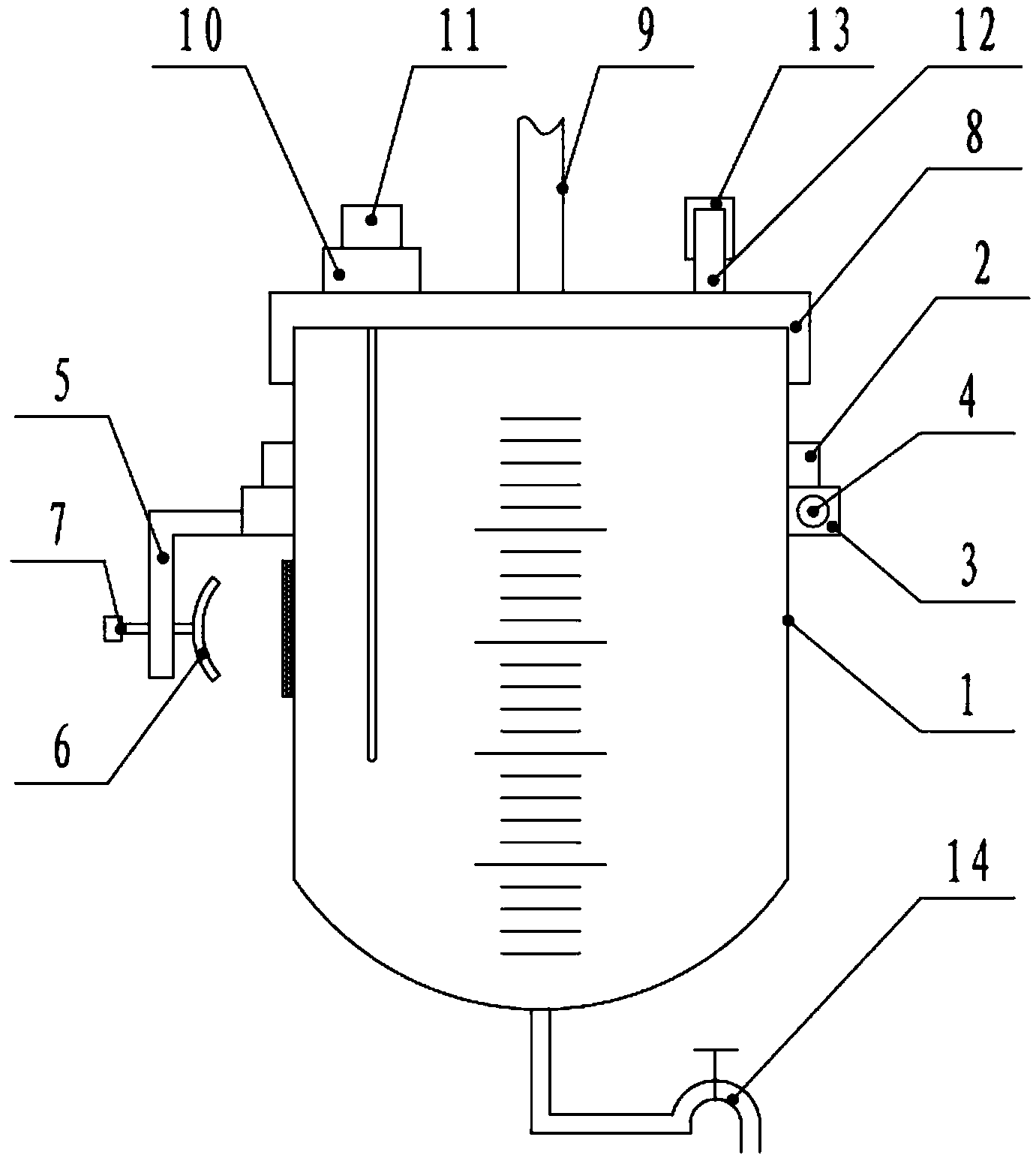

1.一种呼吸机冷凝水处理罐，由多个部分组成，所述呼吸机冷凝水处理罐包括：冷凝水处理罐(1)、挡环(2)、固定环(3)、固定螺钉(4)、挂钩(5)、顶紧板(6)、顶紧螺钉(7)、处理罐上盖(8)、集水杯导流管(9)、液位计(10)、报警器(11)、消毒液进口(12)、橡胶帽(13)和冷凝水出口(14)，其特征在于，所述冷凝水处理罐(1)为上端面平面，下端面圆弧面的圆柱形结构，并在其圆柱面的上侧安装有挡环(2)，用于对固定环(3)进行限位，所述固定环(3)安装在挡环(2)的下侧，并通过固定螺钉(4)将固定环(3)和冷凝水处理罐(1)固定在一起，所述挂钩(5)为“L”型结构，位于固定环(3)的侧面下端，远离固定螺钉(4)的位置，并在其上安装有弧形的顶紧板(6)和顶紧螺钉(7)，用于将冷凝水处理罐(1)固定在床杆上，所述处理罐上盖(8)安装在冷凝水处理罐(1)的上端，其上中间位置安装有集水杯导流管(9)，用于将集水杯内的冷凝水及时的导入到冷凝水处理罐(1)中，所述液位计(10)安装在处理罐上盖(8)上，并将液位计(10)的主体伸入到冷凝水处理罐(1)中，用于对冷凝水处理罐(1)中冷凝水的容量进行监测，所述报警器(11)位于液位计(10)的上端，当液位计(10)检测到一定量的冷凝水后，进行报警提醒，促使医护人员对冷凝水处理罐(1)中的液体进行消毒和清理，所述消毒液进口(12)位于处理罐上盖(8)上，用于向冷凝水处理罐(1)中注入消毒液，并在其上端安装有橡胶帽(13)，所述冷凝水出口(14)为水龙头型结构，安装在冷凝水处理罐(1)底部中间位置，用于将消毒后的冷凝水排出。
2.如权利要求1所述的呼吸机冷凝水处理罐，其特征在于，凝水处理罐(1)为透明的医用硬质塑料，并在其上标注有刻度。
3.如权利要求1所述的呼吸机冷凝水处理罐，其特征在于，和顶紧板(6)对应的冷凝水处理罐(1)的侧面安装有橡胶缓冲垫。
4.如权利要求1所述的呼吸机冷凝水处理罐，其特征在于，处理罐上盖(8)和冷凝水处理罐(1)安装有密封圈，保证拧紧后冷凝水处理罐(1)的密封。
说明书
一种呼吸机冷凝水处理罐
技术领域
本实用新型涉及医疗器械领域，更具体地，涉及一种呼吸机冷凝水处理罐。
背景技术
呼吸机目前在医院抢救和治疗病人的过程中使用得十分普及，呼吸机在使用时，为了防止病人气道干燥，都是采用主动加热湿化器来提高病人吸入气体的湿度和温度，由于环境温度一般低于呼吸机管道内气体的温度，所以，在呼吸管路中会产生大量的冷凝水，而冷凝水都会沉积在呼吸机管路中间的集水杯内，由于集水杯一般为开放式的结构，在对呼吸机进行维护使用时，很容易造成集水杯的倾覆，而冷凝水又有利于细菌的滋生和繁殖，不仅会对周围的空气造成污染，而且还会对护理人员造成伤害，因此，必须将集水杯中的冷凝水导入到固定的冷凝水处理罐中，并对其进行密封消毒才能进行后续排放处理。
实用新型内容
基于呼吸机冷凝水中存在的问题，本实用新型的目的在于提供一种呼吸机冷凝水处理罐。
本实用新型的目的主要通过以下的技术方案来实现。
一种呼吸机冷凝水处理罐，其包括：冷凝水处理罐、挡环、固定环、固定螺钉、挂钩、顶紧板、顶紧螺钉、处理罐上盖、集水杯导流管、液位计、报警器、消毒液进口、橡胶帽和冷凝水出口，所述冷凝水处理罐为上端面平面，下端面圆弧面的圆柱形结构，并在其圆柱面的上侧安装有挡环，用于对固定环进行限位，所述固定环安装在挡环的下侧，并通过固定螺钉将固定环和冷凝水处理罐固定在一起，所述挂钩为“L”型结构，位于固定环的侧面下端，远离固定螺钉的位置，并在其上安装有弧形的顶紧板和顶紧螺钉，用于将冷凝水处理罐固定在床杆上，所述处理罐上盖安装在冷凝水处理罐的上端，其上中间位置安装有集水杯导流管，用于将集水杯内的冷凝水及时的导入到冷凝水处理罐中，所述液位计安装在处理罐上盖上，并将液位计的主体伸入到冷凝水处理罐中，用于对冷凝水处理罐中冷凝水的容量进行监测，所述报警器位于液位计的上端，当液位计检测到一定量的冷凝水后，进行报警提醒，促使医护人员对冷凝水处理罐中的液体进行消毒和清理，所述消毒液进口位于处理罐上盖上，用于向冷凝水处理罐中注入消毒液，并在其上端安装有橡胶帽，所述冷凝水出口为水龙头型结构，安装在冷凝水处理罐底部中间位置，用于将消毒后的冷凝水排出。
优选地，所述冷凝水处理罐为透明的医用硬质塑料，并在其上标注有刻度。
优选地，所述和顶紧板对应的冷凝水处理罐的侧面安装有橡胶缓冲垫。
优选地，所述处理罐上盖和冷凝水处理罐安装有密封圈，保证拧紧后冷凝水处理罐的密封。
与现有技术相比，本实用新型的一种呼吸机冷凝水处理罐的有益效果在于：
通过所述呼吸机冷凝水处理罐的结构组成，能够使冷凝水固定罐牢固的安装在床杆上，并将集水杯中的冷凝水导入到密封的冷凝水处理罐中，避免了冷凝水和空气的接触，有效的抑制了冷凝水中细菌的滋生和繁殖，并对冷凝水进行定期消毒，避免了冷凝水对周围空气造成的污染，减少了对护理人员的伤害。
