申请日2017.02.27
公开(公告)日2017.09.26
IPC分类号C02F11/12
摘要
本实用新型公开了一种高效型污泥除湿干化机，包括机壳，所述机壳内设置有用于干化污泥的热泵除湿干燥装置，所述机壳内设置有用于运输污泥的第一网带，所述第一网带一侧设置有用于运输污泥的第二网带，所述机壳内设置有将第一网带的污泥传递到第二网带的传料机构，所述传料机构包括上表面从第一网带向第二网带倾斜的送料斗，所述传料机构包括借助电磁力使送料斗不断振动的振动器，所述机壳设置有连通第二网带末端的出料口，所述机壳设置有连通第一网带顶端的进料口。本实用新型的送料斗上污泥中的水分充分与机壳内温度较高的空气接触，加快水分的汽化速度，同时，避免存在大块固结的污泥风干后会堵塞出料口。
权利要求书

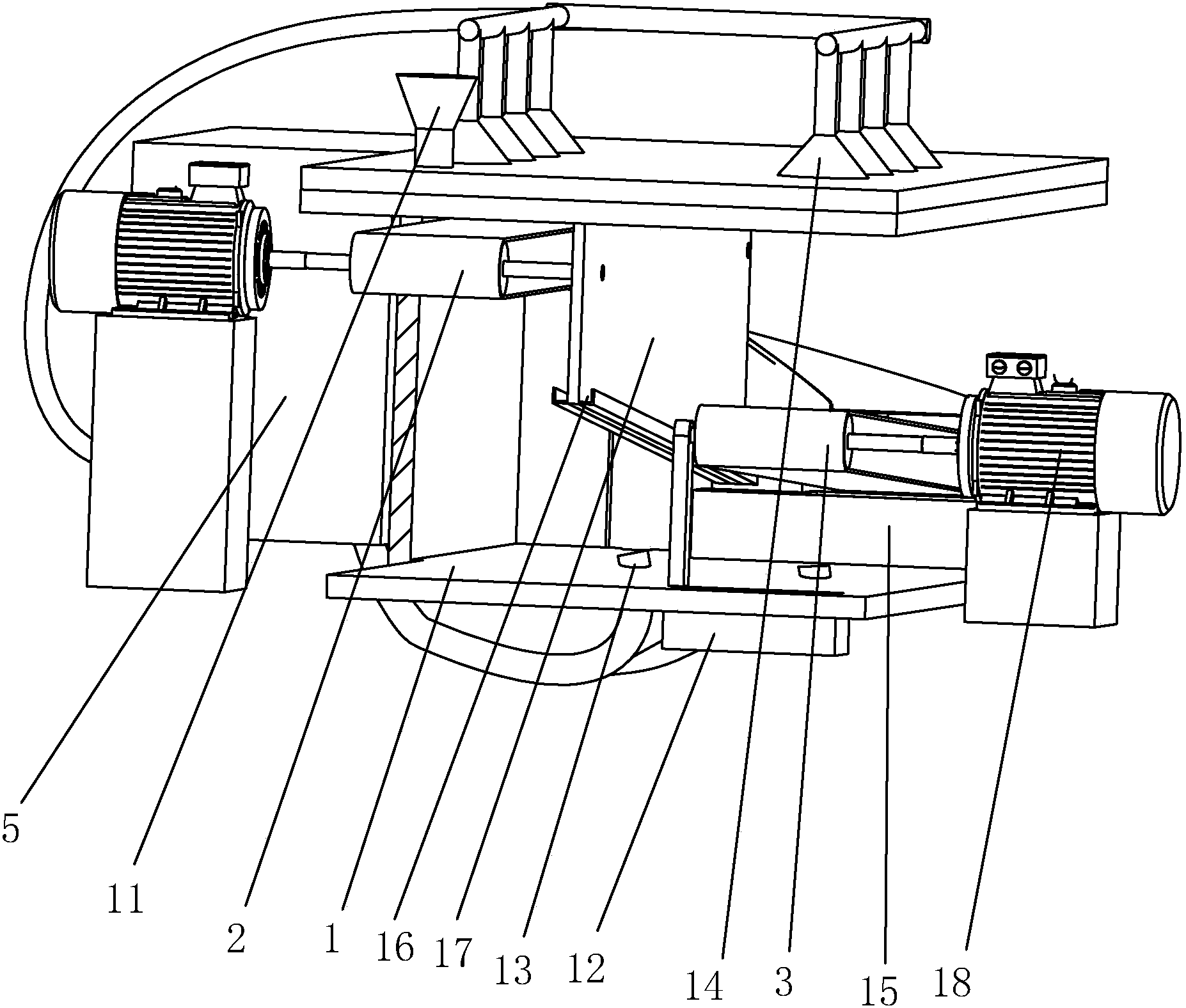

1.一种高效型污泥除湿干化机，包括机壳(1)，所述机壳(1)内设置有用于干化污泥的热泵除湿干燥装置(5)，所述机壳(1)内设置有用于运输污泥的第一网带(2)，所述第一网带(2)一侧设置有用于运输污泥的第二网带(3)，其特征在于：所述机壳(1)内设置有将第一网带(2)的污泥传递到第二网带(3)的传料机构(4)，所述传料机构(4)包括上表面从第一网带(2)向第二网带(3)倾斜的送料斗(41)，所述传料机构(4)包括借助电磁力使送料斗(41)不断振动的振动器(42)，所述机壳(1)设置有连通第二网带(3)末端的出料口(12)，所述机壳(1)设置有连通第一网带(2)顶端的进料口(11)。
2.根据权利要求1所述的高效型污泥除湿干化机，其特征在于：所述振动器(42)包括位于机壳(1)底部的电磁铁(422)，所述送料斗(41)底部固定设置有位于电磁铁(422)下方并带有磁性的永磁体(421)，所述机壳(1)一侧设置有给电磁铁(422)供电的交流电源(425)。
3.根据权利要求2所述的高效型污泥除湿干化机，其特征在于：所述电磁铁(422)外套设有固定在送料斗(41)底部的第一导向框(423)，所述第一导向框(423)末端与机壳(1)底部贴合。
4.根据权利要求3所述的高效型污泥除湿干化机，其特征在于：所述机壳(1)底部设置有贴合套在第一导向框(423)内的第二导向框(424)。
5.根据权利要求1所述的高效型污泥除湿干化机，其特征在于：所述送料斗(41)设置为指向第二网带(3)的螺旋形。
6.根据权利要求1所述的高效型污泥除湿干化机，其特征在于：所述第二网带(3)向送料斗(41)处倾斜，所述第二网带(3)末端的下方设置有用于收集落水的集水盒(15)。
7.根据权利要求1所述的高效型污泥除湿干化机，其特征在于：所述机壳(1)下方设置有供空气进入并连通热泵除湿干燥装置(5)的进气口(13)，所述机壳(1)上方开设有供空气流出并连通热泵除湿干燥装置(5)的出气口(14)，所述机壳(1)内设置有位于第一网带(2)与第二网带(3)之间的隔板(16)。
8.根据权利要求7所述的高效型污泥除湿干化机，其特征在于：所述隔板(16)下端设置为向集水盒(15)倾斜的斜坡形，所述隔板(16)下端向两侧设置有指向集水盒(15)的集水槽(17)。
说明书
高效型污泥除湿干化机
技术领域
本实用新型涉及污泥处理领域，更具体地说，它涉及一种高效型污泥除湿干化机。
背景技术
随着科学技术的发展和人类城市化进程的加快，一方面使得人们的生活越来越便利，另一方面也给生态环境带来了压力。水土流失造成的泥沙和人们生活垃圾的排放，使得河流、湖泊中难免会产生过多的淤泥，从而造成水位上升、营养富集，给生态和人们的生活带来了一定的隐患。
公开号为 CN102701560B 的专利中公开了一种污泥除湿干化机，包括挤条进料装置，最少一层网带和热泵除湿干燥装置，所述网带设置于干燥箱体内，所述挤条进料装置设置于网带的一端上方，用于将待干燥污泥挤条后运输至所述网带上，所述热泵除湿干燥装置安装于干燥箱体侧边的辅助箱体内，热泵除湿干燥装置通过送风管与干燥箱体底部连接。该装置在一定程度上解决了污泥处理的问题，但是数条网带设置在同一竖直平面内，虽然能达到节省空间的目的，但是热泵除湿干燥装置产生的热风从最下层网带的下方吹出，会将水汽带到上层的网带上，此时由于上层的污泥温度较低，吸收了热风的热量的同时也会吸收水蒸汽的热量，导致水蒸汽会发生液化反应，上层网带上的污泥反而会湿度增大，此时携带更多水分的污泥继续吸收热风中的热量，在有限的时间内便会导致多出的水分无法被带走，导致污泥除湿干化机的实际作用效果降低。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种工作效率高的高效型污泥除湿干化机。
为实现上述技术目的，本实用新型提供了如下技术方案：一种高效型污泥除湿干化机，包括机壳，所述机壳内设置有用于干化污泥的热泵除湿干燥装置，所述机壳内设置有用于运输污泥的第一网带，所述第一网带一侧设置有用于运输污泥的第二网带，所述机壳内设置有将第一网带的污泥传递到第二网带的传料机构，所述传料机构包括上表面从第一网带向第二网带倾斜的送料斗，所述传料机构包括借助电磁力使送料斗不断振动的振动器，所述机壳设置有连通第二网带末端的出料口，所述机壳设置有连通第一网带顶端的进料口。
通过采用上述技术方案，污泥通过进料口落在第一网带上后，转动的第一网带便会带动污泥向前运动，运动到第一网带的末端的污泥便会由于自身重力掉落在送料斗上，此时振动的送料斗便会带动污泥向第二网带运动，由于第一网带与第二网带错开排放，避免了热泵除湿干燥装置产生的热气经过第一网带后会接触第二网带;污泥落在振动的送料斗上时，会不断跟随送料斗发生振动，使得污泥不断翻滚，内部的污泥也会跑到表面，污泥中的水分充分与机壳内温度较高的空气接触，加快水分的汽化速度，取得了提高工作效率的有益效果。由于送料斗的不断振动，污泥的结构会变得松散，避免存在大块固结的污泥风干后会堵塞出料口，取得了增强结构稳固性的辅益效果。
作为优选，所述振动器包括位于机壳底部的电磁铁，所述送料斗底部固定设置有位于电磁铁下方并带有磁性的永磁体，所述机壳一侧设置有给电磁铁供电的交流电源。
通过采用上述技术方案，电磁铁连通交流电源后便会使得电磁铁的磁性跟随交流电源的频率不断变化，当电磁铁与永磁体的磁性相同时，电磁铁便会对永磁体产生排斥力，使得送料斗被顶起;当电磁铁与永磁体磁性相反时，便会使送料斗跟随永磁体向电磁铁靠近，使送料斗不断振动，同时由于交流电源频率稳定，送料斗会发生匀速的振动，取得了增强结构稳固性的有益效果。
作为优选，所述电磁铁外套设有固定在放料斗底部的第一导向框，所述第一导向框末端与机壳底部贴合。
通过采用上述技术方案，借助第一导向框对送料斗起到支撑作用，避免电磁铁与永磁体直接接触，导致零件受损，取得了延长使用寿命的有益效果。
作为优选，所述机壳底部设置有贴合套在第一导向框内的第二导向框。
通过采用上述技术方案，第一导向框将电磁铁围拢住，同时第二导向框外侧壁与第一导向框内侧壁贴合，避免第一导向框与送料斗运动时，使得机壳内的水汽进入第二导向框内，导致电磁铁遇水失效，取得了增强结构稳固性的有益效果。
作为优选，所述送料斗设置为指向第二网带的螺旋形。
通过采用上述技术方案，使得落在送料斗上的污泥依靠自身的重力向下运动，提高污泥的运输速度，避免污泥粘结在送料斗底部，导致送料斗不流通，取得了增强结构合理性的有益效果。
作为优选，所述第二网带向送料斗处倾斜，所述第二网带末端的下方设置有用于收集落水的集水盒。
通过采用上述技术方案，由于水的流动性比污泥大，送料斗上振动的污泥中的水会更快的流走，当水落在第二网带上后便会穿过第二网带落入集水盒内，同时由于第二网带向末端倾斜，第二网带上的污泥中的水由于自身重力影响也会向第二网带末端移动，水离开第二网带后便会落入集水盒内，取得了提高工作效率的有益效果。
作为优选，所述机壳下方设置有供空气进入并连通热泵除湿干燥装置的进气口，所述机壳上方开设有供空气流出并连通热泵除湿干燥装置的出气口，所述机壳内设置有位于第一网带与第二网带之间的隔板。
通过采用上述技术方案，分别穿过第一网带和第二网带的热气会通过进气口进入机壳内，穿过第一网带和第二网带后便会继续向上运动，从出气口离开，借助隔板，避免两侧的热气串流到第一网带和第二网带上，导致热气中的水汽重新回到污泥，取得了进一步提高工作效率的有益效果。
作为优选，所述隔板下端设置为向集水盒倾斜的斜坡形，所述隔板下端向两侧设置有指向集水盒的集水槽。
通过采用上述技术方案，水汽粘附在隔板上，会逐渐汇聚形成水滴，便会顺着隔板落入集水槽内，从而进入集水槽下方的集水盒内，避免隔板上的水汽重新气化落在污泥上，取得了进一步提高工作效率的有益效果。
综上所述，本实用新型的送料斗上污泥中的水分充分与机壳内温度较高的空气接触，加快水分的汽化速度，同时，避免存在大块固结的污泥风干后会堵塞出料口
