申请日2017.03.23
公开(公告)日2017.10.27
IPC分类号C02F1/00; B01D33/067; B01D33/46; B01D33/48
摘要
本实用新型公开了一种节能型生活污水处理装置，包括固定座，所述固定座的顶部连接有箱体，所述箱体内腔的左侧设有过滤网筒，所述过滤网筒的左侧连接有齿轮盘，所述过滤网筒的右侧开设有通孔，所述通孔的右侧设有封盖，所述封盖内侧的中部贯穿连接有转动杆，所述管套的内侧通过活塞连接有清洗杆，所述清洗杆的一端连接有清洗刷板，所述固定块与转动杆之间连接有压缩弹簧，所述转动杆的右侧贯穿封盖连接有第二电机，所述第二电机的顶部与底部均连接有支撑板，所述连接板的右侧连接有电动伸缩杆。本实用新型具备便于对污水处理装置进行清洗和降低清洗耗水量的优点，解决了污水处理装置不够节能会降低污水处理装置实用性的问题。
权利要求书

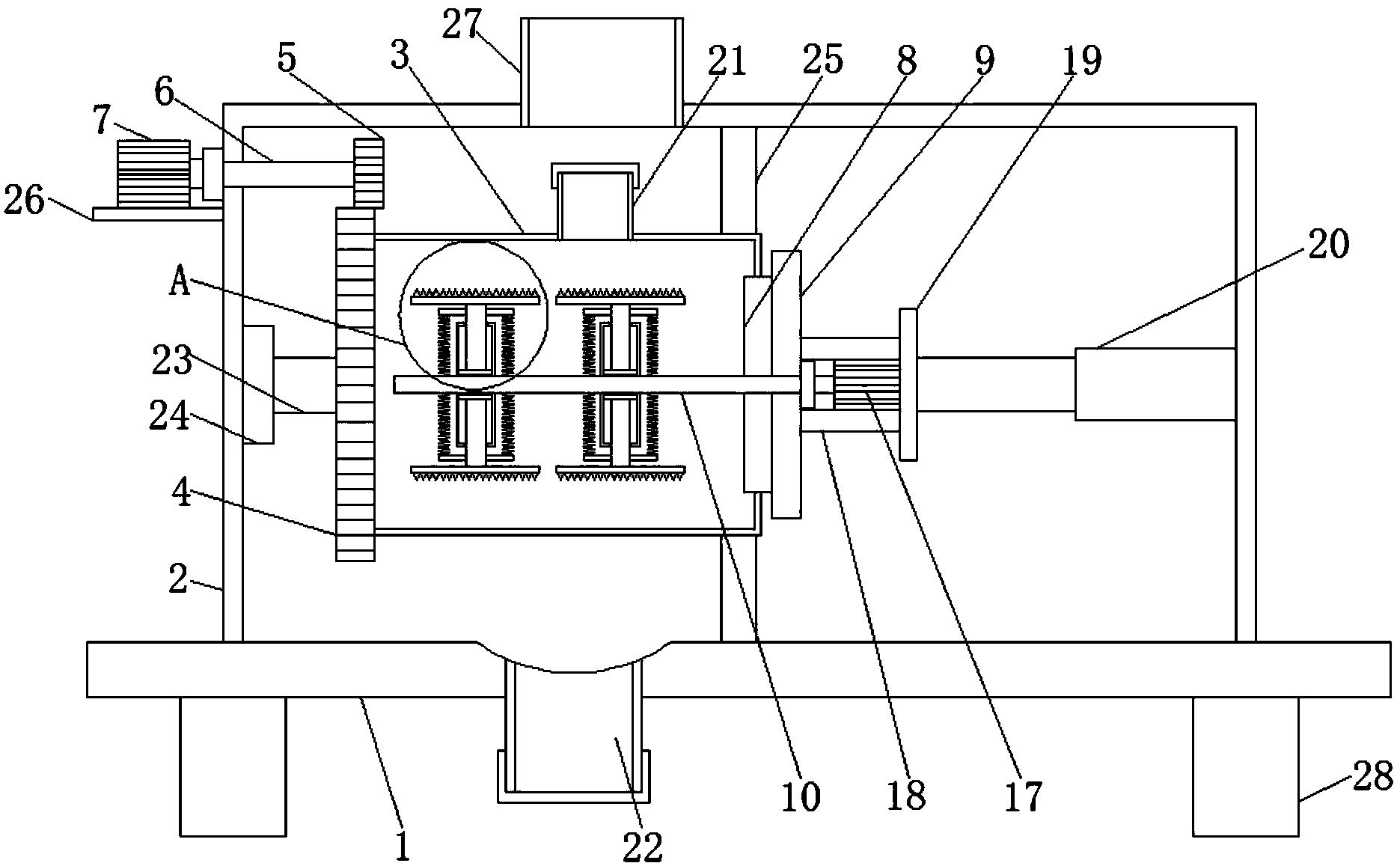

1.一种节能型生活污水处理装置，包括固定座(1)，其特征在于：所述固定座(1)的顶部连接有箱体(2)，所述箱体(2)内腔的左侧设有过滤网筒(3)，所述过滤网筒(3)的左侧连接有齿轮盘(4)，所述齿轮盘(4)的顶部啮合传动齿轮(5)，所述传动齿轮(5)的左侧通过转轴(6)连接有第一电机(7)，所述过滤网筒(3)的右侧开设有通孔(8)，所述通孔(8)的右侧设有封盖(9)，所述封盖(9)内侧的中部贯穿连接有转动杆(10)，所述转动杆(10)的外侧等距离连接有管套(11)，所述管套(11)的内侧通过活塞(12)连接有清洗杆(13)，所述清洗杆(13)的一端连接有清洗刷板(14)，所述清洗杆(13)的两侧均连接有固定块(15)，所述固定块(15)与转动杆(10)之间连接有压缩弹簧(16)，所述转动杆(10)的右侧贯穿封盖(9)连接有第二电机(17)，所述第二电机(17)的顶部与底部均连接有支撑板(18)，所述支撑板(18)的左侧与封盖(9)连接，所述支撑板(18)的右侧连接有连接板(19)，所述连接板(19)的右侧连接有电动伸缩杆(20)，所述电动伸缩杆(20)的右侧与箱体(2)的内腔壁连接，所述过滤网筒(3)的顶部连接有进水管(21)，所述固定座(1)的内侧贯穿连接有排水管(22)。
2.根据权利要求1所述的一种节能型生活污水处理装置，其特征在于：所述齿轮盘(4)的左侧连接有支撑轴(23)，所述支撑轴(23)的左侧通过活动座(24)与箱体(2)的内腔壁连接。
3.根据权利要求1所述的一种节能型生活 污水处理装置，其特征在于：所述箱体(2)与过滤网筒(3)之间设有轴承座(25)。
4.根据权利要求1所述的一种节能型生活污水处理装置，其特征在于：所述箱体(2)的顶部设有进料口(27)，所述进料口(27)位于进水管(21)的正上方。
5.根据权利要求1所述的一种节能型生活污水处理装置，其特征在于：所述第一电机(7)的底部连接有电机座(26)，所述电机座(26)的右侧与箱体(2)连接。
6.根据权利要求1所述的一种节能型生活污水处理装置，其特征在于：所述固定座(1)底部的两侧均连接有支撑脚(28)。
说明书
一种节能型生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种节能型生活污水处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，生活污水中含氮、磷和硫，致病细菌多。
现有生活污水在初次进行处理时，需要将污水中的渣滓与水分进行分离，现有的污水处理装置在分离污水中的渣滓与水分后，需要对处理装置进行清洗，清洗处理装置时需要耗费很多水分，且清洗时还很不方便，从而在耗费水源的同时还增强了劳动力的投入，从而让污水处理装置变得不够节能。
实用新型内容
本实用新型的目的在于提供一种节能型生活污水处理装置，具备便于对污水处理装置进行清洗和降低清洗耗水量的优点，解决了污水处理装置不够节能会降低污水处理装置实用性的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节能型生活污水处理装置，包括固定座，所述固定座的顶部连接有箱体，所述箱体内腔的左侧设有过滤网筒，所述过滤网筒的左侧连接有齿轮盘，所述齿轮盘的顶部啮合传动齿轮，所述传动齿轮的左侧通过转轴连接有第一电机，所述过滤网筒的右侧开设有通孔，所述通孔的右侧设有封盖，所述封盖内侧的中部贯穿连接有转动杆，所述转动杆的外侧等距离连接有管套，所述管套的内侧通过活塞连接有清洗杆，所述清洗杆的一端连接有清洗刷板，所述清洗杆的两侧均连接有固定块，所述固定块与转动杆之间连接有压缩弹簧，所述转动杆的右侧贯穿封盖连接有第二电机，所述第二电机的顶部与底部均连接有支撑板，所述支撑板的左侧与封盖连接，所述支撑板的右侧连接有连接板，所述连接板的右侧连接有电动伸缩杆，所述电动伸缩杆的右侧与箱体的内腔壁连接，所述过滤网筒的顶部连接有进水管，所述固定座的内侧贯穿连接有排水管。
优选的，所述齿轮盘的左侧连接有支撑轴，所述支撑轴的左侧通过活动座与箱体的内腔壁连接。
优选的，所述箱体与过滤网筒之间设有轴承座。
优选的，所述箱体的顶部设有进料口，所述进料口位于进水管的正上方。
优选的，所述第一电机的底部连接有固定座，所述固定座的右侧与箱体连接。
优选的，所述固定座底部的两侧均连接有支撑脚。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过过滤网筒与齿轮盘的配合使用，使得过滤网筒能够将生活污水中的渣滓与水分进行分离，让污水中的渣滓留在过滤网筒内，齿轮盘能够带动过滤网筒进行转动，从而提高了污水初次处理的效率，通过清洗刷板、清洗杆、压缩弹簧和转动杆的配合使用，使得需要对过滤网筒进行清洗时，启动第二电机，第二电机带动转动杆进行转动，转动杆通过转动产生的离心力能够让压缩弹簧进行伸长，从而让清洗杆上的清洗刷板与过滤网筒的内侧壁进行接触，让清洗刷板对过滤网筒进行清洗，从而让污水处理装置在清洗时不需要耗费较多的水源对处理装置进行冲洗，从而降低了用水量，让污水处理装置变得更加节能。
