申请日2017.03.23
公开(公告)日2017.10.24
IPC分类号G05B19/048
摘要

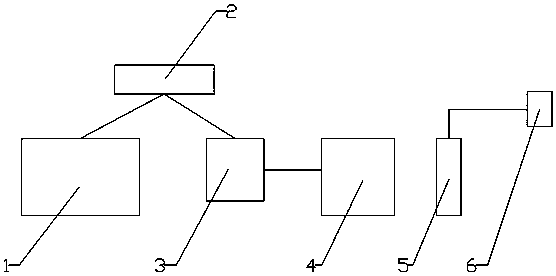

本实用新型公开了一种多功能污水监控装置，旨在提供一种结构简单、功能齐全、环保、使用高效且监测到位的多功能污水监控装置。本实用新型包括污水预排仓(1)、控制器(2)、监测终端(3)、监测云端(4)及监测平台(5)，所述污水预排仓(1)设置有污水检测器及排风散热器，所述污水检测器及所述排风散热器均与所述控制器(2)的输入端连接，所述监测终端(3)分别与所述控制器(2)的输出端和所述监测云端(4)连接，所述监测平台(5)与所述监测云端(4)连接，所述监测平台(5)设置有报警器(6)。本实用新型应用于污水监控的技术领域。
权利要求书
1.一种多功能污水监控装置，其特征在于：所述多功能污水监控装置包括污水预排仓(1)、控制器(2)、监测终端(3)、监测云端(4)及监测平台(5)，所述污水预排仓(1)设置有污水检测器及排风散热器，所述污水检测器及所述排风散热器均与所述控制器(2)的输入端连接，所述监测终端(3)分别与所述控制器(2)的输出端和所述监测云端(4)连接，所述监测平台(5)与所述监测云端(4)连接，所述监测平台(5)设置有报警器(6)。
2.根据权利要求1所述的多功能污水监控装置，其特征在于：所述污水检测器包括酸度计、碱度计及温度传感器。
3.根据权利要求1所述的多功能污水监控装置，其特征在于：所述污水预排仓(1)还设置有排风散热管道，所述排风散热器设置于所述排风散热管道内。
4.根据权利要求3所述的多功能污水监控装置，其特征在于：所述排风散热管道的尾部设置有气味监测元件，所述气味监测元件与所述控制器(2)连接。
5.根据权利要求1所述的多功能污水监控装置，其特征在于：所述污水预排仓(1)设置有排污口，所述排污口设置有排污管道，所述排污管道设置有排污泵及电磁阀一，所述排污泵和所述电磁阀一均与所述控制器(2)电连接。
6.根据权利要求1所述的多功能 污水监控装置，其特征在于：所述污水预排仓(1)还设置有回流口，所述回流口设置有回流管道，所述回流管道设置有回流泵及电磁阀二，所述回流泵和所述电磁阀二均与所述控制器(2)电连接。
7.根据权利要求1所述的多功能污水监控装置，其特征在于：所述污水预排仓(1)设置有摄像头及照明灯，所述摄像头和所述照明灯均与所述控制器(2)电连接。
说明书
多功能污水监控装置
技术领域
本实用新型涉及一种污水监控装置，特别涉及一种多功能污水监控装置。
背景技术
随着我国工业的发展，工业废水的排放量日益增加，达不到排放标准的工业废水排入水体后，会污染地表水和地下水。水体一旦受到污染，要想在短时间内恢复到原来的状态是不容易的。水体受到污染后，不仅会使其水质不符合饮用水、渔业用水的标准，还会使地下水中的化学有害物质和硬度增加，影响地下水的利用。我国的水资源并不丰富，若按人口平均占有径流量计算，只相当于世界人均值的四分之一。而地表水和地下水的污染，将进一步使可供利用的水资源数量日益减少，势必影响工农渔业生产，直接或间接地给人民生活和身体健康带来危害。目前我们还有一些企业为了节省污水处理成本，无视法律法规，而偷偷排放污水，我们的环保人员往往也不能及时发现污水排放点，只有等到污水产生恶臭等危害时才呈现出来，这时候发现已经为时已晚，生态环境可能受到了不可逆转的破坏。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供了一种结构简单、功能齐全、环保、使用高效且监测到位的多功能污水监控装置。
本实用新型所采用的技术方案是：本实用新型包括污水预排仓、控制器、监测终端、监测云端及监测平台，所述污水预排仓设置有污水检测器及排风散热器，所述污水检测器及所述排风散热器均与所述控制器的输入端连接，所述监测终端分别与所述控制器的输出端和所述监测云端连接，所述监测平台与所述监测云端连接，所述监测平台设置有报警器。
进一步，所述污水检测器包括酸度计、碱度计及温度传感器。
进一步，所述污水预排仓还设置有排风散热管道，所述排风散热器设置于所述排风散热管道内。
进一步，所述排风散热管道的尾部设置有气味监测元件，所述气味监测元件与所述控制器连接。
进一步，所述污水预排仓设置有排污口，所述排污口设置有排污管道，所述排污管道设置有排污泵及电磁阀一，所述排污泵和所述电磁阀一均与所述控制器电连接。
进一步，所述污水预排仓还设置有回流口，所述回流口设置有回流管道，所述回流管道设置有回流泵及电磁阀二，所述回流泵和所述电磁阀二均与所述控制器电连接。
进一步，所述污水预排仓设置有摄像头及照明灯，所述摄像头和所述照明灯均与所述控制器电连接。
本实用新型的有益效果是：由于本实用新型包括污水预排仓、控制器、监测终端、监测云端及监测平台，所述污水预排仓设置有污水检测器及排风散热器，所述污水检测器及所述排风散热器均与所述控制器的输入端连接，所述监测终端与所述控制器的输出端连接，所述监测终端与所述监测云端连接，所述监测与端与所述监测平台连接，所述监测平台设置有报警器，所以，本实用新型不仅结构简单，而且使用方便，监测到位，不用过多的工作人员的参与，能实施实时监控，保证待排污水道标，从而保护环境。
