申请日2017.03.13
公开(公告)日2017.10.31
IPC分类号C02F9/06; C02F1/32; C02F1/72; C02F1/461
摘要
本实用新型提供一种对高盐废水进行光电催化氧化‑电吸附协同处理的设备，涉及废水处理领域，包括电源、与电源电连接的光电催化氧化装置、电吸附装置和控制系统，光电催化氧化装置开设有电解槽和开口，电解槽内设置有阳极电极板、阴极电极板和紫外灯，以及滑动嵌设于开口的与阳极电极板、阴极电极板连接并带动阳极电极板、阴极电极板滑动的第一滑块与第二滑块，第一滑块与第二滑块传动连接有与控制系统电连接动力机构，电解槽内填充有光电催化剂;电吸附装置包括第一电吸附模块、第二电吸附模块、酸液存储箱，第一电吸附模块和第二电吸附模块分别与电解槽、产水池、酸液存储箱分别通过阀门连通，控制系统与阀门电连接，操作简单，废水处理效果佳。

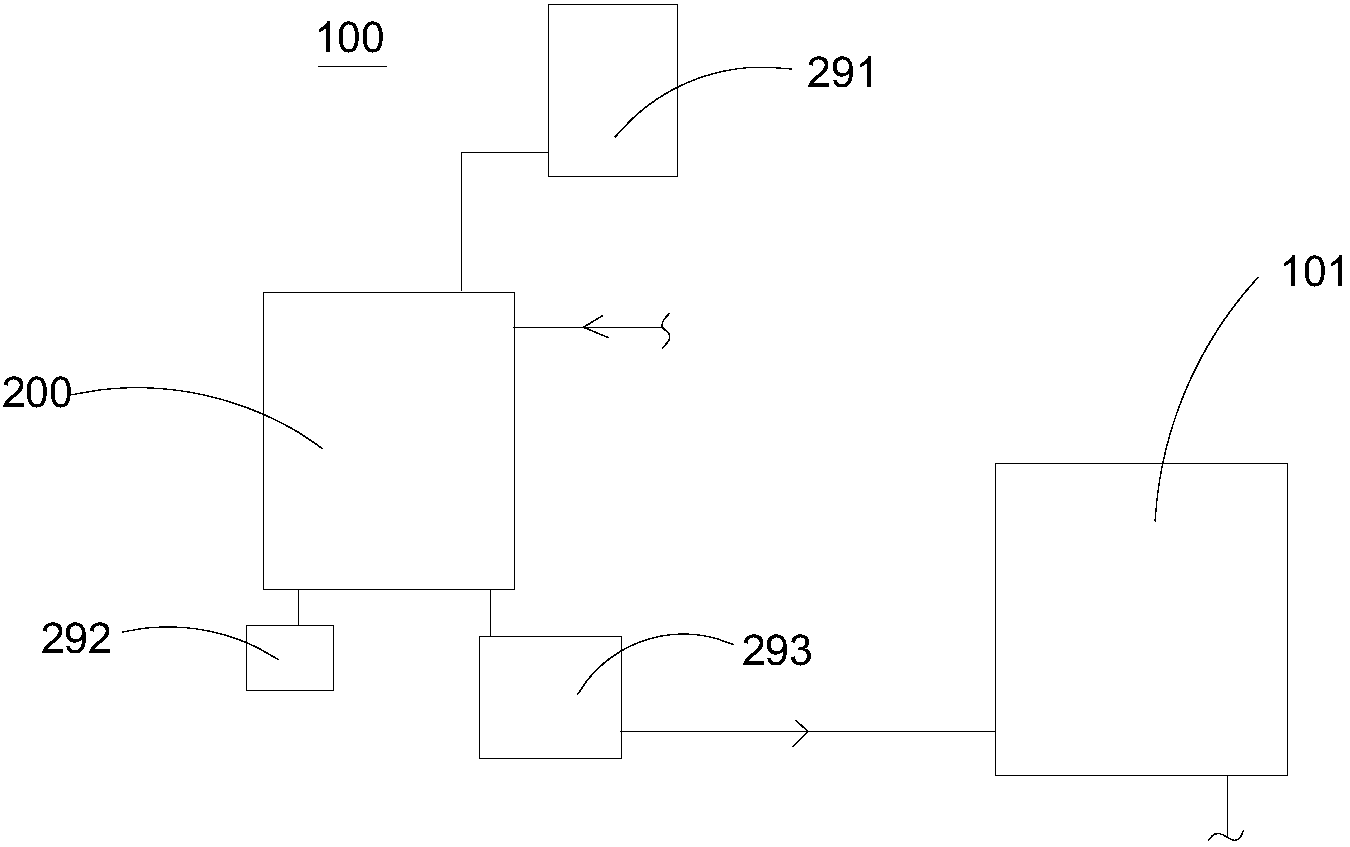

摘要附图
权利要求书
1.一种对高盐废水进行光电催化氧化-电吸附协同处理的设备，包括电源、以及与所述电源电连接的光电催化氧化装置、电吸附装置以及控制系统，所述光电催化氧化装置开设有电解槽，所述电解槽内设置有与所述电源电连接的阳极电极板、阴极电极板以及紫外灯，其特征在于，所述光电催化氧化装置开设有开口，所述光电催化氧化装置包括滑动嵌设于所述开口的第一滑块与第二滑块，所述第一滑块、所述第二滑块分别与所述阳极电极板、所述阴极电极板连接并带动所述阳极电极板、所述阴极电极板沿所述开口的延伸方向滑动以使所述阴极电极板与所述阳极电极板相互靠近或远离，所述第一滑块、所述第二滑块均传动连接有动力机构，所述动力机构与所述控制系统电连接，所述电解槽内填充有光电催化剂;
所述电吸附装置包括第一电吸附模块、第二电吸附模块、酸液存储箱，所述第一电吸附模块和第二电吸附模块分别与所述电解槽、产水池、酸液存储箱分别通过阀门连通，所述控制系统与所述阀门电连接。
2.根据权利要求1所述的设备，其特征在于，所述第一滑块包括相互连接的第一推杆和第一滑块本体，所述第一滑块本体与所述阳极电极板连接，所述第一推杆与所述动力机构传动连接，所述开口罩覆有保护壳，所述保护壳开设有与所述第一推杆配合的第一安装孔。
3.根据权利要求2所述的设备，其特征在于，所述第一安装孔沿其轴向的两端设置有台阶，所述台阶处设置有密封圈。
4.根据权利要求2所述的设备，其特征在于，所述第一滑块本体为长方体结构。
5.根据权利要求1所述的设备，其特征在于，所述开口为矩形。
6.根据权利要求5所述的设备，其特征在于，所述阳极电极板与所述阴极电极板并排设置并沿垂直于所述阳极电极板的方向运动。
7.根据权利要求5所述的设备，其特征在于，所述阴极电极板与所述阳极电极板并排设置并沿垂直于所述阴极电极板的方向运动。
8.根据权利要求1所述的设备，其特征在于，所述第一电吸附模块具有通道式结构，所述通道的宽度为2-5mm。
9.根据权利要求8所述的设备，其特征在于，所述第一电吸附模块的双电层厚度为1-100nm，电场强度为105-108V/m。
10.根据权利要求1所述的设备，其特征在于，所述第二电吸附模块具有通道式结构，所述通道的宽度为2-5mm。
说明书
对高盐废水进行光电催化氧化-电吸附协同处理的设备
技术领域
本实用新型涉及废水处理领域，且特别涉及一种对高盐 废水进行光电催化氧化-电吸附协同处理的设备。
背景技术
作为一种适应性强、维护简单、操作方便同时又具有良好的处理效果的脱盐技术，电吸附技术(Electrosorption Technology，EST)，由于具有良好的环保与节能特性，近年来逐渐成为水处理技术领域的一大研究热点。实际的工程应用表明，现有电吸附除盐系统在高含盐水处理领域很难发挥其优势，这也在一定程度上限制了电吸附技术的推广好应用。电吸附工艺在再生时通常采用原水，消耗大量水资源，以及再生后，电极吸附作用不佳。光电催化氧化技术作为一种高级氧化处理技术，它通过极板表面光催化作用，使系统内产生大量强氧化基团，如羟基自由基，从而使废水中污染物分解为二氧化碳和水，实现污染物的快速有效去除，将光电催化氧化技术用于工业废水深度处理具有氧化性强、对污染物无选择性、反应时间短等特点，但同时也存在一些技术问题，主要表现为：系统污染物去除能力较低，无法有效调节广电催化反应速率，极板抗污染性较差，极板表面易结垢，长时间运行后，造成涂层脱落，极板使用寿命降低，并影响出水水质和系统运行稳定性。
实用新型内容
本实用新型的目的在于提供一种对高盐废水进行光电催化氧化-电吸附协同处理的设备，其可有效节省水资源，促进光电催化氧化效率以及电吸附效率，有效节省废水处理成本。
本实用新型解决其技术问题是采用以下技术方案来实现的。
本实用新型提出一种对高盐废水进行光电催化氧化-电吸附协同处理的设备，包括电源、以及与电源电连接的光电催化氧化装置、电吸附装置以及控制系统，光电催化氧化装置开设有电解槽，电解槽内设置有与电源电连接的阳极电极板、阴极电极板以及紫外灯，光电催化氧化装置开设有开口，光电催化氧化装置包括滑动嵌设于开口的第一滑块与第二滑块，第一滑块、第二滑块分别与阳极电极板、阴极电极板连接并带动阳极电极板、阴极电极板沿开口的延伸方向滑动，第一滑块、第二滑块均传动连接有动力机构，动力机构与控制系统电连接，电解槽内填充有光电催化剂。
电吸附装置包括第一电吸附模块、第二电吸附模块、酸液存储箱，第一电吸附模块和第二电吸附模块分别与电解槽、产水池、酸液存储箱分别通过阀门连通，控制系统与阀门电连接。
在本实用新型较佳的实施例中，上述第一滑块包括相互连接的第一推杆和第一滑块本体，第一滑块本体与阳极电极板连接，第一推杆与动力机构传动连接，保护壳开设有与第一推杆配合的第一安装孔。
在本实用新型较佳的实施例中，上述第一安装孔沿其轴向的两端设置有台阶，台阶处设置有密封圈。
在本实用新型较佳的实施例中，上述第一滑块本体为长方体结构。
在本实用新型较佳的实施例中，上述开口为矩形。
在本实用新型较佳的实施例中，上述阳极电极板与阴极电极板并排设置并沿垂直于阳极电极板的方向运动。
在本实用新型较佳的实施例中，上述阴极电极板与阳极电极板并排设置并沿垂直于阴极电极板的方向运动。
在本实用新型较佳的实施例中，上述第一电吸附模块具有通道式结构，通道的宽度为2-5mm。
在本实用新型较佳的实施例中，上述第二电吸附模块具有通道式结构，通道的宽度为2-5mm。
在本实用新型较佳的实施例中，上述第一电吸附模块的双电层厚度为1-100nm，电场强度为105-108V/m。
本实用新型实施例提供的光电催化氧化-电吸附协同处理高盐废水的设备的有益效果是：通过光电催化氧化装置、第一电吸附模块与第二电吸附模块的协同配合，有效降解高盐废水中的有机物以及去除盐分，通过第一电吸附模块与第二电吸附模块交替进行对高盐废水的电吸附处理和再生处理，保证对高盐废水进行光电催化氧化-电吸附协同处理的稳定性，通过阳极电极板、阴极电极板以及紫外灯之间的距离可调节，消除因反应过程中有机物降解产生的污染物分散不均，提高光电催化氧化-电吸附协同处理高盐废水的效率以及保证其运行的稳定性。
