申请日2017.01.24
公开(公告)日2017.09.01
IPC分类号C02F11/02
摘要

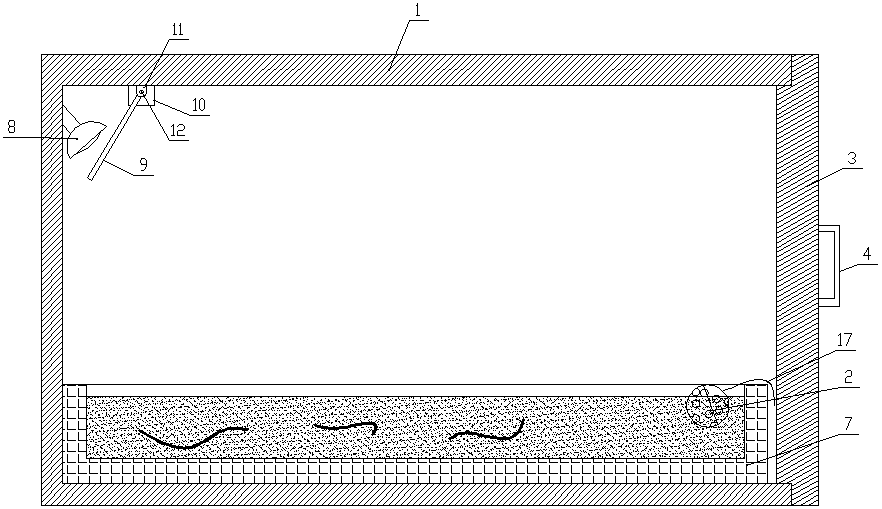

一种便于分离蚯蚓的污泥处理实验箱，包括箱体和分离球，箱体的右侧设有箱门，箱门上设有把手，箱体上设有通风孔，箱体的前侧设有玻璃观察窗，箱体上设有位于玻璃观察窗前侧的遮挡布，箱体内设有污泥框，污泥框的底部铺设有滤布，箱体内的左上角设有强光灯，箱体的顶部设有光线控制机构;分离球放置在污泥框的右侧，分离球上连接有搭在污泥框右侧的拉绳;综上所述，本实用新型利用强光照射驱赶蚯蚓，利用腐烂水果的气味吸引蚯蚓，最终使蚯蚓钻进收集的球体内，完成蚯蚓分离的过程，该装置设计合理，为现代的污泥生物处理技术奠定了基础。
摘要附图
权利要求书
1.一种便于分离蚯蚓的污泥处理实验箱，其特征在于：包括箱体和分离球，箱体的右侧设有箱门，箱门上设有把手，箱体上设有通风孔，箱体的前侧设有玻璃观察窗，箱体上设有位于玻璃观察窗前侧的遮挡布，箱体内设有污泥框，污泥框的底部铺设有滤布，箱体内的左上角设有强光灯，箱体的顶部设有光线控制机构;分离球放置在污泥框的右侧，分离球上连接有搭在污泥框右侧的拉绳;
光线控制机构包括步进电机、挡板和固定块，挡板的上侧边固定连接有长度大于挡板前后方向长度的转轴，固定块设有两个，两个固定块固定在箱体顶部左侧内壁，两个固定块沿前后方向对应设置，挡板通过转轴铰接在两个固定块上，步进电机固定在箱体的内侧顶壁，步进电机的主轴通过联轴器与转轴传动连接。
2.根据权利要求1所述的一种便于分离蚯蚓的污泥处理实验箱，其特征在于：分离球包括两个半圆球壳，两个半圆球壳上设有圆形的孔，两个半圆球壳螺纹连接形成球体。
说明书
一种便于分离蚯蚓的污泥处理实验箱
技术领域
本实用新型设计一种污泥处理的实验装置，具体涉及一种便于分离蚯蚓的污泥处理实验箱。
背景技术
随着我国农村污水处理率和处理程度逐年提高，污泥产生量也急剧增加，如果不能有效、安全地处理和处置污泥，将直接影响提高农村污水处理效益的目标。污泥中含有大量的营养元素，如氮、磷和各种微量元素，同时也含有难降解有机物、重金属以及病原微生物和寄生虫卵等有害污染物，污泥处理不当会带来二次污染，引起地下水、地表水以及空气污染，且污泥体积庞大，将消耗大量的土地资源，严重的还会引起一个地区的生态破坏。利用蚯蚓处理降级污泥中的有机物，是现代正在发展的一项生物处理技术，该技术利用蚯蚓能够高效分解有机质的特性去处理污泥，但是，在现有的蚯蚓处理污泥的生物处理技术不够完善，特别是在蚯蚓将污泥降解后，无法很好地将蚯蚓从污泥中取出，只能通过手工的方法将蚯蚓从污泥中捞出，该方法操作起来很不方便，而且人工取蚯蚓势必会接触污泥，显然此方法不是很卫生，因此针对以上情况，如何改进现有污泥的生物处理技术，成为亟需解决的技术问题。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种结构设计合理、操作方便、能够方便地进行蚯蚓分离工作的便于分离蚯蚓的污泥处理实验箱。
为解决上述技术问题，本实用新型采用如下技术方案：一种便于分离蚯蚓的污泥处理实验箱，包括箱体和分离球，箱体的右侧设有箱门，箱门上设有把手，箱体上设有通风孔，箱体的前侧设有玻璃观察窗，箱体上设有位于玻璃观察窗前侧的遮挡布，箱体内设有污泥框，污泥框的底部铺设有滤布，箱体内的左上角设有强光灯，箱体的顶部设有光线控制机构;分离球放置在污泥框的右侧，分离球上连接有搭在污泥框右侧的拉绳;
光线控制机构包括步进电机、挡板和固定块，挡板的上侧边固定连接有长度大于挡板前后方向长度的转轴，固定块设有两个，两个固定块固定在箱体顶部左侧内壁，两个固定块沿前后方向对应设置，挡板通过转轴铰接在两个固定块上，步进电机固定在箱体的内侧顶壁，步进电机的主轴通过联轴器与转轴传动连接。
分离球包括两个半圆球壳，两个半圆球壳上设有圆形的孔，两个半圆球壳螺纹连接形成球体。
采用上述技术方案，在蚯蚓处理污泥实验结束后，可以利用本实用新型将蚯蚓分离出来，具体操作为：首先打开分离球，将腐烂的水果块放进两个半圆球壳内，然后重新将两个半圆球壳连接在一起，之后拉动把手，打开箱门，将分离球放置在污泥框左侧的污泥上，接着启动步进电机并打开强光灯，步进电机转动带动转轴转动，转轴带动挡板转动，挡板遮挡强光灯的光线，随着步进电机的转动，强光灯的光线逐渐随着挡板的转动缓慢敞开，光线照射在污泥表面，由于蚯蚓畏光的特性，以及对腐烂水果的偏爱，污泥上表面自左向右照射光的区域逐渐变大，从而蚯蚓向右侧移动，最终蚯蚓寻着腐烂水果的气味从半圆球壳上的孔钻入分离球内;另外玻璃观察窗用于观测蚯蚓的生活状况，遮挡布用于遮挡玻璃观察窗，由于蚯蚓畏光的习性，防止在实验室光线从玻璃观察窗处射进箱体内，当从玻璃观察窗处观察时，只需掀开遮挡布即可;拉绳便于将分离球从污泥中拉出。
综上所述，本实用新型利用强光照射驱赶蚯蚓，利用腐烂水果的气味吸引蚯蚓，最终使蚯蚓钻进收集的球体内，完成蚯蚓分离的过程，该装置设计合理，为现代的污泥生物处理技术奠定了基础。
