申请日2017.02.13
公开(公告)日2017.09.01
IPC分类号B01D33/03; B07B1/28; B07B1/24
摘要
本实用新型涉及一种混凝土污水 分离回收系统，包括废水池和石砂分离装置，所述废水池的上方斜向下的设置有通过振动来过滤污水的网筛，所述网筛处于较高的一端为污水进入端，所述网筛处于较低的一端通过传输装置连接所述石砂分离装置的入口;污水通过振动的所述网筛后分离成废水和石砂混合物，污水存储在所述废水池内，石砂混合物沿着所述网筛向前移动经过所述传输装置后进入到所述石砂分离装置内，并分别被分离成尺寸较大的石子和尺寸较小的砂子排出。本实用新型的有益效果为：将建筑污水分离成废水、石子和砂子，降低污染物的排放率，并且对污水回收分离后可以再次利用，节约资源。

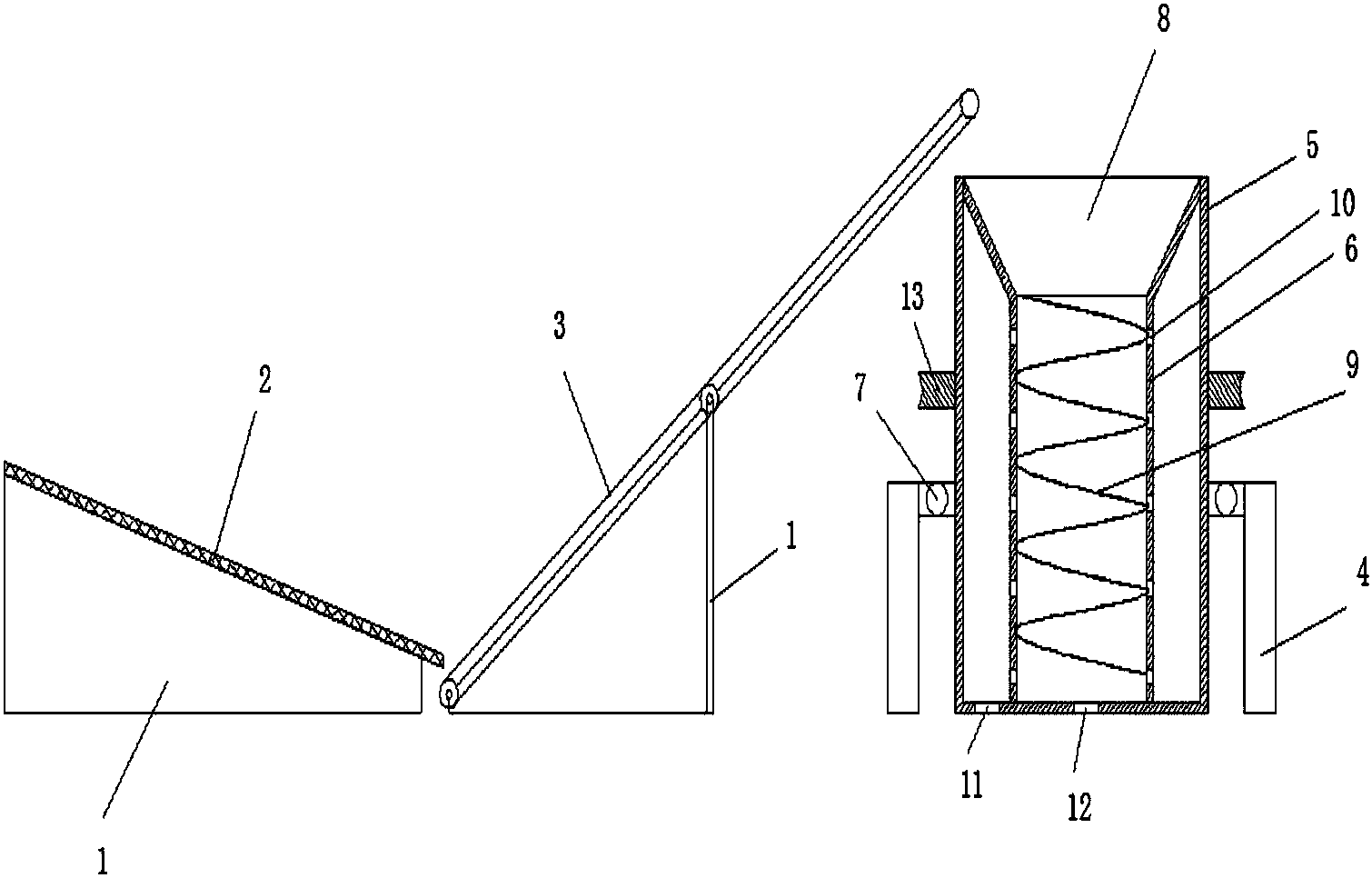

摘要附图
权利要求书
1.一种混凝土污水分离回收系统，其特征在于，包括废水池(1)和石砂分离装置，所述废水池(1)的上方斜向下的设置有通过振动来过滤污水的网筛(2)，所述网筛(2)处于较高的一端为污水进入端，所述网筛(2)处于较低的一端通过传输装置连接所述石砂分离装置的入口;污水通过振动的所述网筛(2)后分离成废水和石砂混合物，污水存储在所述废水池(1)内，石砂混合物沿着所述网筛(2)向前移动经过所述传输装置后进入到所述石砂分离装置内，并分别被分离成尺寸较大的石子和尺寸较小的砂子排出。
2.根据权利要求1所述的混凝土污水分离回收系统，其特征在于，所述石砂分离装置包括固定架(4)、外转筒(5)和内转筒(6)，所述外转筒(5)通过轴承(7)可转动的安装在所述固定架(4)上，在所述外转筒(5)内设有所述内转筒(6)，所述外转筒(5)内且对应所述内转筒(6)的顶部设有连通内转筒(6)的进料斗(8)，所述传输装置的输出端处于所述进料斗(8)的正上方;
所述内转筒(6)的内壁上设有向下延伸的螺旋板(9)，在所述内转筒(6)的侧壁上还设有通过转动排出砂子的分离孔(10);所述外转筒(5)的底部设有排出砂子的第一排料口(11)，所述内转筒(6)的底部设有排出石子的第二排料口(12)。
3.根据权利要求2所述的混凝土污水分离回收系统，其特征在于，所述外转筒(5)的外部套有用于通过皮带连接电机并带动其转动的皮带轮(13)。
4.根据权利要求1所述的混凝土污水分离回收系统，其特征在于，所述传输装置包括支撑架(14)和皮带(3)，所述皮带(3)斜向上且可转动的安装在所述支撑架(14)上，并且所述皮带(3)处于较低的一端连接所述网筛(2)较低的一端，所述皮带(3)较高的一端连接所述传输装置的入口。
5.根据权利要求1至4任一所述的混凝土污水分离回收系统，其特征在于，所述网筛(2)的污水进入端通过导水槽或者洗车槽连接建筑工地车辆。
说明书
一种混凝土污水分离回收系统
技术领域
本实用新型涉及建筑领域，具体涉及一种混凝土污水分离回收系统。
背景技术
在建筑工地上，工程机械等工作后就会附着石砂等，必须对其进行清洗。清洗后就会形成污水，若不对污水过滤分离就直接排放，一方面会污染环境，另外一方面也造成原材料的浪费。
发明内容
综上所述，为了克服现有技术的不足，本实用新型所要解决的技术问题是提供一种混凝土污水分离回收系统。
本实用新型解决上述技术问题的技术方案如下：一种混凝土污水分离回收系统，包括废水池和石砂分离装置，所述废水池的上方斜向下的设置有通过振动来过滤污水的网筛，所述网筛处于较高的一端为污水进入端，所述网筛处于较低的一端通过传输装置连接所述石砂分离装置的入口;污水通过振动的所述网筛后分离成废水和石砂混合物，污水存储在所述废水池内，石砂混合物沿着所述网筛向前移动经过所述传输装置后进入到所述石砂分离装置内，并分别被分离成尺寸较大的石子和尺寸较小的砂子排出。
本实用新型的有益效果为：将建筑污水分离成废水、石子和砂子，降低污染物的排放率，并且对污水回收分离后可以再次利用，节约资源。
在上述技术方案的基础上，本实用新型还可以做如下进一步的改进：
进一步，所述石砂分离装置包括固定架、外转筒和内转筒，所述外转筒通过轴承可转动的安装在所述固定架上，在所述外转筒内设有所述内转筒，所述外转筒内且对应所述内转筒的顶部设有连通内转筒的进料斗，所述传输装置的输出端处于所述进料斗的正上方;
所述内转筒的内壁上设有向下延伸的螺旋板，在所述内转筒的侧壁上还设有通过转动排出砂子的分离孔;所述外转筒的底部设有排出砂子的第一排料口，所述内转筒的底部设有排出石子的第二排料口。
采用上述进一步技术方案的有益效果为：实现石子和砂子的彻底分离并排出。
进一步，所述外转筒的外部套有用于通过皮带连接电机并带动其转动的皮带轮。
采用上述进一步技术方案的有益效果为：实现石砂分离装置的转动，以便将石子和砂子进行分离。
进一步，所述传输装置包括支撑架和皮带，所述皮带斜向上且可转动的安装在所述支撑架上，并且所述皮带处于较低的一端连接所述网筛较低的一端，所述皮带较高的一端连接所述传输装置的入口。
进一步，所述网筛的污水进入端通过导水槽或者洗车槽连接建筑工地车辆。
