申请日2017.02.13
公开(公告)日2017.06.30
IPC分类号E03F5/10; E03F7/02; E03F5/22
摘要
本发明涉及一种内嵌可控污水 截流池的排水泵站旱流及初雨截污系统，包括相邻布设且顶部敞口的污水截流池及雨水集水池、设置在污水截流池与雨水集水池之间的自控闸门、与污水截流池相连通的雨水污水进水管、设置在污水截流池中的污水截流泵、与污水截流泵相连通的污水管网、设置在雨水集水池中的雨水泵、与雨水泵相连通的排水管以及电气控制器，污水截流池、雨水集水池中分别设有第一液位传感器、第二液位传感器。与现有技术相比，本发明系统整体结构简单，可实现将旱天污水和初期雨水截留在污水截流池内，使得雨污水中的沉积物不易沉积，提高了污水截流泵对旱天污水和初期雨水中污染物的截流效率，适用于排水泵站的改建和新建。

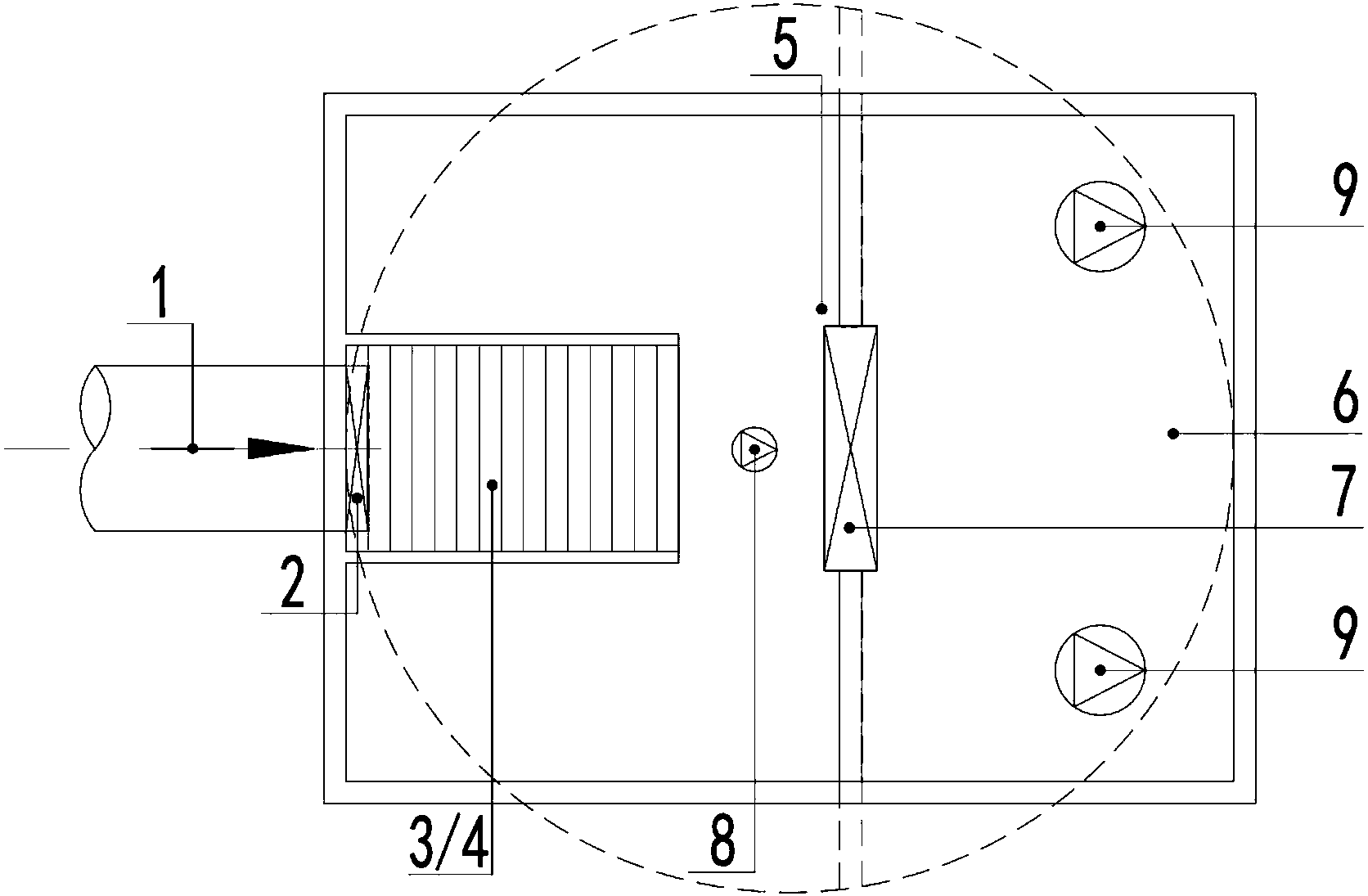

摘要附图
权利要求书
1.一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，该系统包括相邻布设且顶部敞口的污水截流池及雨水集水池、设置在污水截流池与雨水集水池之间的自控闸门、与污水截流池相连通的雨水污水进水管、设置在污水截流池中的污水截流泵、与污水截流泵相连通的污水管网、设置在雨水集水池中的雨水泵、与雨水泵相连通的排水管以及分别与自控闸门、污水截流泵及雨水泵电连接的电气控制器，所述的污水截流池、雨水集水池中分别设有第一液位传感器、第二液位传感器，所述的电气控制器分别与第一液位传感器、第二液位传感器电连接。
2.根据权利要求1所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的污水截流池与雨水集水池之间设有墙体，所述的自控闸门设置在墙体上。
3.根据权利要求2所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的自控闸门包括但不限于可上下启闭的电动或气动闸门，或可垂直轴向转动启闭的电动或气动闸门，或可水平轴向转动启闭的电动或气动闸门。
4.根据权利要求2所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的自控闸门的底部标高≥雨水泵的停泵水位。
5.根据权利要求4所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的自控闸门的面积≥雨水污水进水管管径的等效面积。
6.根据权利要求1至5任一项所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的污水截流池通过雨水污水进水管与外部排水管网相连通，所述的雨水污水进水管的进水口处设有与电气控制器电连接的进水闸板阀，该进水闸板阀与污水截流池之间沿水流方向依次设有进水渠及进水格栅。
7.根据权利要求6所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的污水截流泵共设有多台，并且所述的污水截流池的有效容积不低于最大一台污水截流泵5分钟的出水量。
8.根据权利要求7所述的一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，其特征在于，所述的污水截流池底部设有向污水截流泵倾斜的坡度，该坡度≥10%。
说明书
一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统
技术领域
本发明属于雨污水处理技术领域，涉及一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统。
背景技术
排水泵站用于汇水服务区收集的雨污水排放，可分为合流泵站(服务于合流制排水系统)和雨水泵站(服务于分流制排水系统)。在合流制排水系统中，晴天、初雨和小雨时，管道中雨污水流量小，设计的旱天污水截流泵，因流量小致使污染物质易沉积在排水管道和排水泵站集水池内，只能有效将污水量进行截流，而难以将对应的污染物或污染负荷有效截流;雨天溢流或雨水泵放江时，前期累积的沉积物或污染负荷受到高流速的雨水冲刷随溢流放江，对受纳水体水质产生严重影响。同时，我国分流制排水系统的雨水管网，因各种原因导致雨水管网混接了不同程度的污水，成为事实上的合流制管网，尽管雨水泵站在改造中增设了污水截流泵，但同样存在类似合流泵站的雨天溢流放江污染。
发明内容
针对排水泵站集水池污染物易于沉积，导致旱天污水截流泵不能有效截流等量的污染负荷，本发明提出了一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，可用于新建排水泵站和现有排水泵站的改造设计，其目的是提高排水泵站有效截污能力，降低雨天溢流污染风险。
本发明的目的可以通过以下技术方案来实现：
一种内嵌可控污水截流池的排水泵站旱流及初雨截污系统，该系统包括相邻布设且顶部敞口的污水截流池及雨水集水池、设置在污水截流池与雨水集水池之间的自控闸门、与污水截流池相连通的雨水污水进水管、设置在污水截流池中的污水截流泵、与污水截流泵相连通的污水管网、设置在雨水集水池中的雨水泵、与雨水泵相连通的排水管以及分别与自控闸门、污水截流泵及雨水泵电连接的电气控制器，所述的污水截流池、雨水集水池中分别设有第一液位传感器、第二液位传感器，所述的电气控制器分别与第一液位传感器、第二液位传感器电连接。
所述的污水截流池与雨水集水池之间设有墙体，所述的自控闸门设置在墙体上。
所述的自控闸门包括但不限于可上下启闭的电动或气动闸门，或可垂直轴向转动启闭的电动或气动闸门，或可水平轴向转动启闭的电动或气动闸门。
所述的自控闸门的底部标高≥雨水泵的停泵水位。
所述的自控闸门的面积≥雨水污水进水管管径的等效面积。
所述的污水截流池通过雨水污水进水管与外部排水管网相连通，所述的雨水污水进水管的进水口处设有与电气控制器电连接的进水闸板阀，该进水闸板阀与污水截流池之间沿水流方向依次设有进水渠及进水格栅。
所述的污水截流泵共设有多台，并且所述的污水截流池的有效容积不低于最大一台污水截流泵5分钟的出水量。
所述的污水截流池底部设有向污水截流泵倾斜的坡度，该坡度≥10%。
本发明中，所述的污水截流池通过雨水污水进水管连接排水管网，并且雨水污水进水管的设计管径和坡度由服务区特性确定。所述的进水渠及进水格栅的设计，主要用于拦截粗大杂质和漂浮物。
在实际设计时，污水截流池内有至少1台污水截流泵及其配套管道系统，单台污水截流泵的设计流量按照该排水系统服务区内的旱流污水或混接污水量最高日最高时与截流倍数取值设计，污水截流池的有效容积按照不低于最大一台污水截流泵5min的出水量设计，污水截流池池底应设底坡度，倾向污水截流泵的坡度不小于10%。
污水截流池的尺寸设计：污水截流池的池壁标高按照排水管网的截流倍数取值。
所述的污水截流池与雨水集水池之间有墙体相隔离，墙体上设置自控闸门，用于在特定情况下将污水截流池和雨水集水池连通，自控闸门底部标高高于或等于雨水泵停泵水位;所述的污水截流泵出口与外部的污水管网相连接，以输送旱天污水和初期雨水至污水处理厂;雨水泵出口连接雨水管至排放水体。
所述的自控闸门，其目的是根据排水系统运行条件和状况实现自动分隔排水泵站集水池的功能，其实现形式可以多样化的措施，包括但不限于可上下启闭的电动或气动闸门，或可垂直轴向转动启闭的电动或气动闸门，也可以是水平轴向转动启闭的电动或气动闸门。
排水泵站雨水集水池，池内有至少1台雨水泵及配套管道系统;有效容积和雨水泵配置能力按照室外排水设计规范(GB50014)执行。
旱天，排水管网收集的污水由合流管或雨水污水进水管，经过进水渠和进水格栅，流入污水截流池，随着污水的流入，污水截流池内的水位随之上升，在水位到达污水截流池墙体标高前，自动或人工开启污水截流池内其中1台污水截流泵，将污水截流池内的污水截流至污水管网，当污水截流泵抽送至污水截流池内水位到达最低水位后，污水截流泵停止运行，周而往复。
雨天时，雨水通过汇流经雨水污水进水管、进水渠和进水格栅流入污水截流池中，由于雨水量大，污水截流池内的水位快速上升，至预定的启动水位后污水截流泵启动，将旱流污水和初期雨水截留至污水管网，当污水截流池的水位因雨水汇入水位下降速度低于预定值时，预先安装在污水截流池内的其他备用污水截流泵也需要同时或顺次开启，冲刷进污水截流池的初期雨水通过污水截流泵输送至污水管网，依此尽可能将初期雨水输送至污水管网，保证雨天溢流放江水质。
当降雨持续或降雨强度超过污水截流泵的输送能力时，此时汇流的雨水通过污水截流池墙体溢流进入雨水集水池内，雨水集水池内水位随着溢流的雨水量增加而上升，当雨水集水池内的水位超过池内的雨水泵启动水位时，雨水泵启动将雨水排放至水体。雨水泵启动后，自控闸门启动(电动或气动闸门提升或垂直或水平轴向转动)，此时污水截流池与雨水集水池完全连通。
降雨后期，随着雨水汇流量减少，污水截流池和雨水集水池的水位下降，溢流结束，雨水泵继续将存积在雨水集水池内的雨水抽送至水体排放，直至水位下降至停泵水位后，雨水泵停止运行，自控闸门联动关闭，重新隔离污水截流池和雨水集水池，形成两个独立的集水池。而此时污水截流池内因旱天收集的污水汇入，水位上升，水位也随着污水截流泵的持续运行，水位持续降低至污水截流泵停止运行。
如此周而复始，通过排水系统的污水截流泵运行，将旱流污水和初期雨水输送至污水管网，通过雨水泵运行将后期相对干净的雨水排放至水体，实现排水系统旱天污水和初期雨水的污染物有效截流和防涝的双重目的。
为考虑防洪防涝的安全性，自控闸门的面积至少应大于进水管管径的等效面积。在日常运行期间，自控闸门应处于关闭状态，隔绝污水截流池和雨水集水池，以实现旱天污水截流功能，且可防止沉积物在雨水集水池较大的面积内形成沉积;当大暴雨来临，初期雨水及管网冲刷汇入的沉积物或污染物在雨水泵启动前，仍可由污水截流泵截流至外部污水管，提高截流的污染负荷;随着降雨有效深度增加，自控闸门随雨水泵联动开启，将污水截流池和雨水集水池连通，从而实现雨水快速外排，防止内涝。
与现有技术相比，本发明内嵌可控污水截流池的排水泵站旱流及初雨截污系统可实现将旱天污水和初期雨水截留在污水截流池内，使得雨污水中的沉积物不易沉积，提高了污水截流泵对旱天污水和初期雨水中污染物的截流效率，特别是对包括沉积物污染物负荷的截流效率;可实现削减排水系统雨天溢流污染并保护受纳水体水环境与水生态，系统整体结构简单，操控简便，可实现智能化控制，适用于排水泵站的改建和新建，具有很好的社会经济效益。
