申请日2017.01.24
公开(公告)日2017.08.18
IPC分类号C02F1/467; C02F103/02
摘要
本发明涉及火力发电燃煤设备领域，特别是一种换热系统循环水处理方法及系统。针对现有换热系统循环水处理使用化学药剂容易造成二次污染，所用系统成本高、维护多等缺陷，本发明提供了一种换热系统循环水处理方法及系统，本发明所述水处理方法采用电解循环水的方式，进行杀菌灭藻，避免微生物、细菌引起生物沉积，同时利用电解后的碱性环境将金属离子化合物转化为沉积物，防止后续使用产生水垢;水处理系统则是通过电解池和澄清池对循环水进行净化处理，不用投放任何化学药剂，有效避免对环境造成二次污染，而且整个系统所用的设备简单、占地面积少，运行时也仅需消耗少量电能，运行成本低、后期维护十分方便。

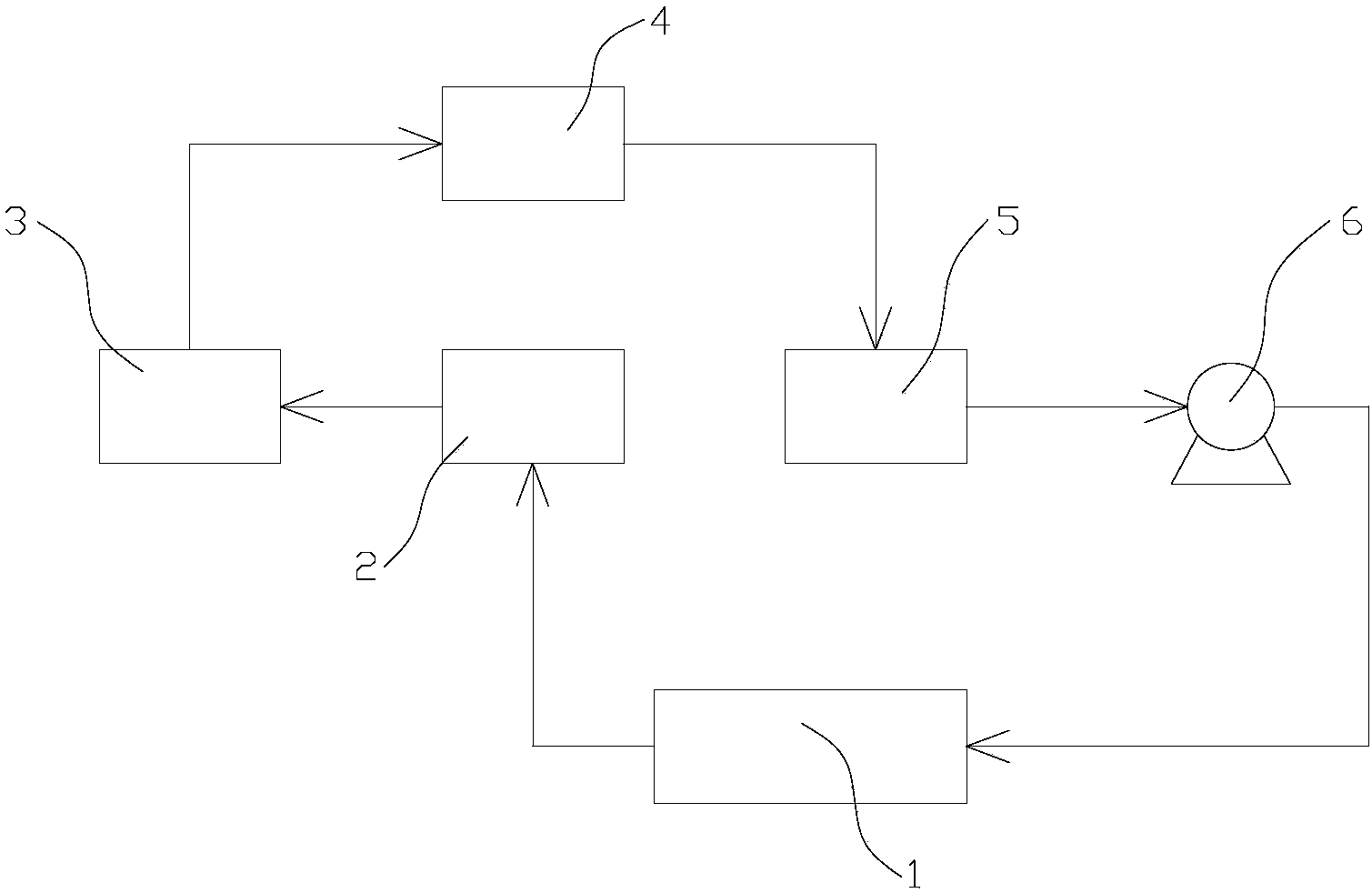

摘要附图
权利要求书
1.一种换热系统循环水处理方法，包括依序进行的以下步骤：
a.冷却，换热系统(1)送出的循环水通过管路送往冷却塔(2)中进行冷却处理;
b.电解，冷却后的循环水通过管路送往电解池(3)进行电解处理;
c.澄清，电解后的循环水通过管路送往澄清池(4)进行澄清处理;
d.存储，澄清后的循环水通过管路送往循环泵前池(5)存储;
e.泵压，存储的循环水通过管路吸入循环泵(6)后送回换热系统(1)。
2.根据权利要求1所述的一种换热系统循环水处理方法，其特征是所述a)步骤中冷却后的循环水通过管路同时送往电解池(3)和循环泵前池(5)。
3.一种换热系统循环水处理系统，包括冷却塔(2)和循环泵(6)，所述冷却塔(2)的进水口通过管路连接换热系统(1)的出水口，循环泵(6)的出水口通过管路连接换热系统(1)的进水口，其特征是所述系统还包括电解池(3)和澄清池(4)，所述冷却塔(2)的出水口通过管路接电解池(3)的进水口，电解池(3)中设有接直流电的电解装置，电解池(3)的出水口通过管路连接澄清池(4)的进水口，澄清池(4)的出水口通过管路连接循环泵(6)的进水口。
4.根据权利要求3所述的一种换热系统循环水处理系统，其特征是所述电解装置包括设于电解池(3)固定的机架(7)，所述机架(7)上设有由动力源驱动的转轴(8)，转轴(8)上沿轴向套置固定若干转盘(9)且转盘为阴极，相邻转盘(9)之间设有和转轴(8)间隙配合的电极板(11)作为阳极，所述电极板(10)和机架(7)固定，机架(7)上安装有和转盘(9)相配的刮刀(10)，所述刮刀(10)的刀刃和转盘(9)表面间隙配合。
5.根据权利要求4所述的一种换热系统循环水处理系统，其特征是所述刮刀(10)的刀刃和转盘(9)表面间隙在1mm～3mm，并且所述刀刃和转盘(9)表面间隙可调。
6.根据权利要求4所述的一种换热系统循环水处理系统，其特征是所述机架(7)上在对应转盘(9)正反两面位置都设有刮刀(10)，所述刮刀(10)自转盘(9)外缘位置沿径向朝转盘(9)中心延伸且刮刀(10)长度与转盘(9)半径相配。
7.根据权利要求3至6中之一所述的一种换热系统循环水处理系统，其特征是所述澄清池(4)连接循环泵(6)的管路上接有循环泵前池(5)，循环泵前池(5)的进水口通过管路连接澄清池(4)的出水口，循环泵前池(5)的出水口通过管路连接循环泵(6)的进水口。
8.根据权利要求7所述的一种换热系统循环水处理系统，其特征是所述冷却塔(2)通过管路连接循环泵前池(5)。
说明书
一种换热系统循环水处理方法及系统
技术领域
本发明涉及火力发电燃煤设备领域，特别是一种换热系统循环水处理方法及系统。
背景技术
为防止换热系统产生结垢、腐蚀，确保系统安全、高效运转，必须对换热系统内流动的循环冷却水进行水质稳定处理，以抑制冷却水里的微生物含量和阻止水垢产生，其中微生物含量如微生物和细菌过高会引起生物沉积和藻类繁殖，水垢则主要是碳酸钙和氢氧化镁物质，现有水质处理多通过投放化学药剂，如投放大量杀菌剂和阻垢剂，这类化学试剂处理运行使用成本高、维护多，循环水在更换排出时易对环境造成二次污染，经济和环境效益都较差。
发明内容
本发明要解决的技术问题和提出的技术任务是提供一种换热系统循环水处理方法及系统，所述水处理方法和系统具有良好的经济和环境效益，使用所述处理方法和系统无需投放化学药剂就能达到良好的杀菌、灭藻、除垢效果，同时避免对环境造成二次污染;系统设备简单，占地面积少，运行时也仅需消耗少量电能，运行成本低、后期维护少。
本发明采用如下的技术方案：一种换热系统循环水处理方法，包括依序进行的以下步骤：
a.冷却，换热系统送出的循环水通过管路送往冷却塔中进行冷却处理;
b.电解，冷却后的循环水通过管路送往电解池进行电解处理;
c.澄清，电解后的循环水通过管路送往澄清池进行澄清处理;
d.存储，澄清后的循环水通过管路送往循环泵前池存储;
e.泵压，存储的循环水通过管路吸入循环泵后送回换热系统。
本发明提供了一种水处理方法，对换热系统内部使用的循环水进行水质处理，具体是先对冷却塔冷却的循环水进行电解处理，利用电解反应在阳极侧产生臭氧、氯分子、双氧水等强氧化性物质(包括氧化性更强的反应中间产物如氧自由基、游离氯、过氧基离子等)，对循环水杀菌灭藻，避免微生物、细菌等引起的生物沉积，在阴极侧利用氢离子被还原，阴极区域pH值不断上升甚至达到9以上，通过碱性将部分钙、镁和其它一些金属离子化合物转化为沉积物，避免这些金属离子化合物在换热系统内部产生水垢;然后将循环水送往澄清池进行澄清处理，利用机械或水力搅拌起一定过滤作用，对固液进行分离除去液体中的颗粒物，其中澄清池为现有技术;澄清处理后的循环水送到循环泵前池，循环水积存于循环泵前池内，水流平稳，没有旋涡和回流，有助于为后续循环泵提供良好的吸水条件，利于提高循环泵工作效率;循环泵启动吸取循环泵前池里的循环水，送回换热系统，如此反复，对换热系统使用的循环水进行杀菌、灭藻、除垢，使用本发明对循环水处理不用投放任何化学药剂，有效避免对环境造成二次污染，而且所用的设备简单、占地面积少，运行时也仅需消耗少量电能，运行成本低、后期维护十分方便。前述电解循环水时，在阳、阴电极上发生的反应分别为：
阳极主要反应：
阴极主要反应：
。
作为对上述技术方案的进一步完善和补充，本发明采用如下技术措施：所述a)步骤中冷却后的循环水通过管路同时送往电解池和循环泵前池。对于火力发电燃煤锅炉用的换热系统，由于换热系统所用的循环水量很大，相对来说电解池容量有限，冷却后的循环水如果全部送入电解池会来不及电解处理，因此通过将冷却后的循环水分成两路同时送往电解池和循环泵前池，循环泵前池分担大部分冷却好的循环水，以便电解池能充分电解处理送来的小部分循环水，如此反复实现对循环水的杀菌、灭藻、除垢处理。
一种换热系统循环水处理系统，包括冷却塔和循环泵，所述冷却塔的进水口通过管路连接换热系统的出水口，循环泵的出水口通过管路连接换热系统的进水口，其特征是所述系统还包括电解池和澄清池，所述冷却塔的出水口通过管路接电解池的进水口，电解池中设有接直流电的电解装置，电解池的出水口通过管路连接澄清池的进水口，澄清池的出水口通过管路连接循环泵的进水口。本发明所述水处理系统通过电解池和澄清池对循环水进行净化处理，不用投放任何化学药剂，有效避免对环境造成二次污染，而且整个系统所用的设备简单、占地面积少，运行时也仅需消耗少量电能，运行成本低、后期维护十分方便。电解池是对循环水做电解处理，达到杀菌灭藻，消除部分钙、镁金属离子以阻止后续产生水垢，澄清池是通过搅拌过滤实现固液分离。使用时，换热系统排出的循环水先在冷却塔冷却，然后送往电解池电解处理，接着在澄清池固液分离，最后用循环泵送回换热系统继续使用。
所述电解装置包括设于电解池固定的机架，所述机架上设有由动力源驱动的转轴，转轴上沿轴向套置固定若干转盘且转盘为阴极，相邻转盘之间设有和转轴间隙配合的电极板作为阳极，所述电极板和机架固定，机架上安装有和转盘相配的刮刀，所述刮刀的刀刃和转盘表面间隙配合。
所述刮刀的刀刃和转盘表面间隙在1mm～3mm，并且所述刀刃和转盘表面间隙可调。
所述机架上在对应转盘正反两面位置都设有刮刀，所述刮刀自转盘外缘位置沿径向朝转盘中心延伸且刮刀长度与转盘半径相配。
所述澄清池连接循环泵的管路上接有循环泵前池，循环泵前池的进水口通过管路连接澄清池的出水口，循环泵前池的出水口通过管路连接循环泵的进水口。
所述冷却塔通过管路连接循环泵前池。
本发明提供了一种换热系统循环水处理方法及系统，所述水处理方法和系统具有良好的经济和环境效益，使用所述处理方法和系统无需投放化学药剂就能达到良好的杀菌、灭藻、除垢效果，同时避免对环境造成二次污染;系统设备简单，占地面积少，运行时也仅需消耗少量电能，运行成本低、后期维护少。本发明对涉及换热系统的循环冷却水都能广泛适用，可用在电厂、钢铁厂、化工厂和办公楼的中央空调循环冷却水系统。
