申请日2017.01.24
公开(公告)日2017.08.18
IPC分类号B01D65/02; B01D61/20; B01D61/58; C02F9/02; C02F103/04
摘要
本发明提供了一种超滤反洗系统、纯水处理系统及超滤反洗方法。超滤反洗系统包括一级反渗透浓水收集箱和精密过滤器，一级反渗透浓水收集箱与一级反渗透装置连通，并收集来自一级反渗透装置的浓水;精密过滤器分别与一级反渗透浓水收集箱和超滤装置连通，并用于将来自一级反渗透浓水收集箱的浓水过滤，以产生用于对超滤装置进行反洗的反洗水。根据本发明的超滤反洗系统，能够充分利用一级反渗透装置排出的浓水，通过设置精密过滤器回收浓水作为超滤装置的反洗水源，而不再需要使用新鲜水。从而提高水资源利用率，节能、环保、经济。

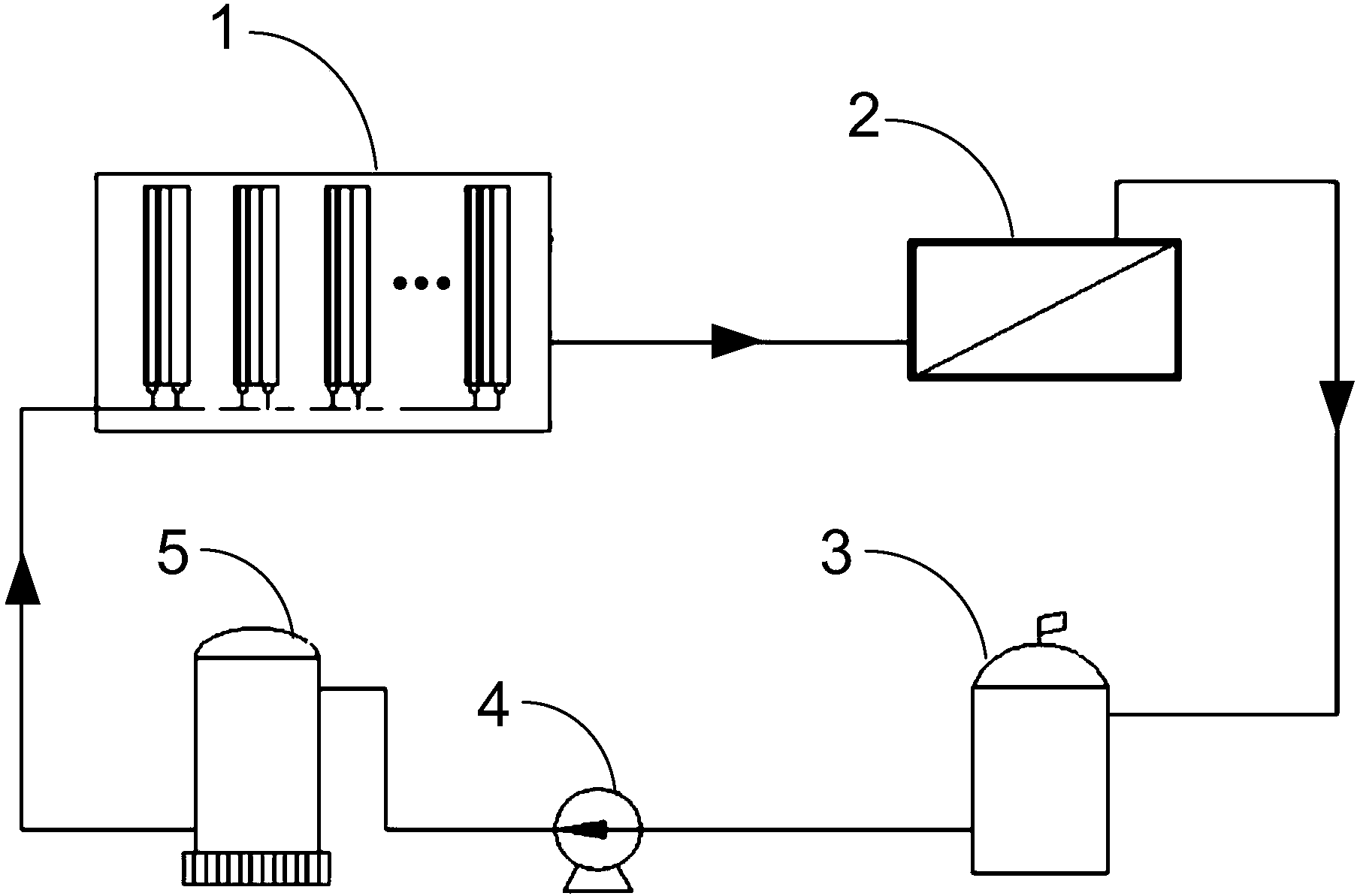

摘要附图
权利要求书
1.一种超滤反洗系统，其特征在于，包括：
一级反渗透浓水收集箱，所述一级反渗透浓水收集箱与一级反渗透装置连通，并收集来自所述一级反渗透装置的浓水;以及精密过滤器，所述精密过滤器分别与所述一级反渗透浓水收集箱和超滤装置连通，并用于将来自所述一级反渗透浓水收集箱的所述浓水过滤，以产生用于对超滤装置进行反洗的反洗水。
2.根据权利要求1所述的超滤反洗系统，其特征在于，所述一级反渗透浓水收集箱经由水泵与所述精密过滤器连通。
3.根据权利要求1所述的超滤反洗系统，其特征在于，所述精密过滤器根据所述浓水的水质设定滤元精度，以避免污染所述超滤装置。
4.一种纯水处理系统，包括根据权利要求1至3中的任一项所述的超滤反洗系统。
5.根据权利要求4所述的纯水处理系统，其特征在于，还包括：
超滤装置，其用于对原水进行超滤过滤处理;以及一级反渗透装置，所述一级反渗透装置与所述超滤装置连通，经过所述超滤装置超滤过滤处理后的清水通过所述一级反渗透装置的渗透压作用而产生浓水。
6.根据权利要求4所述的纯水处理系统，其特征在于，所述纯水处理系统的预处理系统中未设置过滤器。
7.一种超滤反洗方法，其特征在于，包括：
一级反渗透浓水收集箱收集来自一级反渗透装置的浓水;
精密过滤器将来自一级反渗透浓水收集箱的浓水过滤，以产生用于对超滤装置进行反洗的反洗水;
使用经过精密过滤器过滤后的反洗水对超滤装置进行反洗。
说明书
超滤反洗系统、纯水处理系统及超滤反洗方法
技术领域
本发明总体涉及水处理领域，且更具体地涉及一种超滤反洗系统、纯水处理系统及超滤反洗方法。
背景技术
反渗透是水在渗透压作用下，水分子克服反渗透膜两侧的渗透压，透过膜达到另一侧成为纯水，而水中的盐分、有机物分子等杂质被膜拦截住成为浓水，从而达到水质净化的目的。一级反渗透作为纯水处理中的预脱盐步骤，经过一级反渗透后的浓水具有大分子有机物含量高、易结垢离子含量高、悬浮物少等特点，目前多被回收利用，作为过滤器反洗用水，即用浓水箱将浓水收集，再用反洗水泵供给过滤器反洗。
一级反渗透的浓水具有大分子有机物含量高、易结垢离子含量高、悬浮物少等特点，目前多被回收利用作为过滤器反洗用水。但是，当纯水处理系统中未设置过滤器时，一级反渗透浓水通常不能被充分利用;二级反渗透浓水相对一级反渗透浓水悬浮物含量少，在水处理系统中多被回收利用作为超滤反洗用水。
但现有的一级反渗透浓水回收利用方式仅适用于设置有过滤器的纯水处理系统，当纯水处理系统中未设置过滤器时，一级反渗透浓水无法充分利用，被直接排放掉，造成了水资源的浪费。
因此，需要提供一种超滤反洗系统、纯水处理系统及超滤反洗方法，以至少部分地解决上面提到的问题。
发明内容
为解决上述技术问题，根据本发明的一个方面，提供了一种超滤反洗系统，其特征在于，包括：
一级反渗透浓水收集箱，所述一级反渗透浓水收集箱与一级反渗透装置连通，并收集来自所述一级反渗透装置的浓水;以及
精密过滤器，所述精密过滤器分别与所述一级反渗透浓水收集箱和超滤装置连通，并用于将来自所述一级反渗透浓水收集箱的所述浓水过滤，以产生用于对超滤装置进行反洗的反洗水。
可选地，所述一级反渗透浓水收集箱经由水泵与所述精密过滤器连通。
可选地，所述精密过滤器根据所述浓水的水质设定滤元精度，以避免污染所述超滤装置。
根据本发明的另一个方面，提供了一种纯水处理系统，包括上述的超滤反洗系统。
可选地，纯水处理系统还包括：
超滤装置，其用于对原水进行超滤过滤处理;以及
一级反渗透装置，所述一级反渗透装置与所述超滤装置连通，经过所述超滤装置超滤过滤处理后的清水通过所述一级反渗透装置的渗透压作用而产生浓水。
可选地，所述纯水处理系统的预处理系统中未设置过滤器。
根据本发明的再一个方面，提供了一种超滤反洗方法，其包括：
一级反渗透浓水收集箱收集来自一级反渗透装置的浓水;
精密过滤器将来自一级反渗透浓水收集箱的浓水过滤，以产生用于对超滤装置进行反洗的反洗水;
使用经过精密过滤器过滤后的反洗水对超滤装置进行反洗。
根据本发明的超滤反洗系统，能够充分利用一级反渗透装置排出的浓水，通过设置精密过滤器回收浓水作为超滤装置的反洗水源，而不再需要使用新鲜水。从而提高水资源利用率，节能、环保、经济。
