申请日2017.01.24
公开(公告)日2017.09.01
IPC分类号C02F11/02; G01N1/16
摘要
用于处理污泥的蚯蚓床，包括箱体和箱门，箱体的右侧敞口，箱门的上侧边铰接在箱体的右侧顶部，箱门的右侧面设有把手，箱体内设有液压杆和污泥框，液压杆的缸体端部铰接在箱体顶部，液压杆的活塞杆铰接在箱门的左侧，污泥框放置在箱体底部;箱体的前侧内壁与后侧内壁均设有一根导轨，两根导轨沿左右水平方向设置且两根导轨前后对应设置，两根导轨上设有污泥自动取样器;综上所述，本实用新型提供了一种能对污泥进行取样的机构，该机构通过一系列的机械动作实现对污泥框内任意一处的污泥进行取样，每次可以选择三处不同点的污泥进行取样，以确保实验数据的准确性。

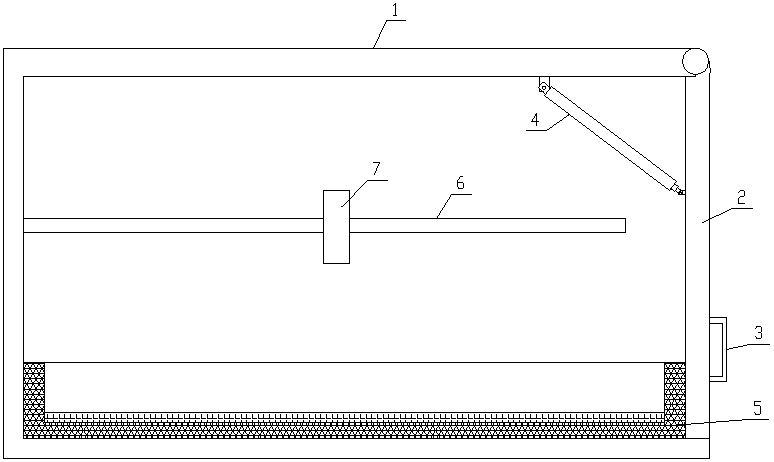

摘要附图
权利要求书
1.用于处理污泥的蚯蚓床，其特征在于：包括箱体和箱门，箱体的右侧敞口，箱门的上侧边铰接在箱体的右侧顶部，箱门的右侧面设有把手，箱体内设有液压杆和污泥框，液压杆的缸体端部铰接在箱体顶部，液压杆的活塞杆铰接在箱门的左侧，污泥框放置在箱体底部;箱体的前侧内壁与后侧内壁均设有一根导轨，两根导轨沿左右水平方向设置且两根导轨前后对应设置，两根导轨上设有污泥自动取样器。
2.根据权利要求1所述的用于处理污泥的蚯蚓床，其特征在于：污泥自动取样器包括安装板，安装板沿前后水平方向设置在两根导轨之间，安装板的前侧和后侧分别固定连接有一个轮架，每个轮架上转动连接有两个滚轮，其中两个滚轮滚动连接在前侧的导轨上，另外两个滚轮滚动连接在后侧的导轨上，其中一个轮架上安装有第一电机，第一电机主轴与该轮架的其中一个滚轮的中心轴通过皮带传动连接，安装板中部沿前后水平方向开设有长孔，安装板上设有移动取样装置。
3.根据权利要求2所述的用于处理污泥的蚯蚓床，其特征在于：移动取样装置包括移动板和连接板，移动板平行位于安装板的下侧，连接板的下侧边沿固定在移动板的上表面，连接板的上侧穿过长孔后连接固定有轴承座，轴承座内转动连接有短轴，短轴的中心线沿左右水平设置，短轴的两端均固定设有一个移动轮，两个移动轮滚动连接在安装板上，两个移动轮位于长孔的左右两侧;轴承座的上侧通过安装架固定连接有第二电机，第二电机的主轴与其中一个移动轮传动连接;
移动板的下表面固定有第三电机和导向杆，第三电机主轴和导向杆均沿垂直方向设置，第三电机的主轴通过联轴器连接有丝杆，丝杆与导向杆之间连接有安装块，安装块上设有螺纹孔和滑孔，丝杆螺纹连接在螺纹孔内，导向杆穿设在滑孔内，丝杆下端与导向杆下端之间连接有固定板，丝杆的下端转动连接在固定板上，导向杆固定连接在固定板上;安装块的一侧可拆卸连接有污泥取样机构。
4.根据权利要求3所述的用于处理污泥的蚯蚓床，其特征在于：污泥取样机构包括外形为长方体的取样筒，取样筒内部中空形成污泥腔，取样筒的顶部封堵且底端敞口，取样筒的筒壁包括内筒壁和外筒壁，内筒壁和外筒壁之间形成横截面呈方环形的腔体，内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，取样筒上设有两组底面封堵机构，两组底面封堵机构分别设置在腔体的左侧和右侧，两组底面封堵机构左右对称设置;内筒壁底部的左侧设有左安装槽和左安装孔，左安装槽沿前后方向的宽度等于内筒壁的前侧与后侧之间的宽度，左安装孔开设在左安装槽顶部且与左安装槽连通，内筒壁底部的右侧设有右安装槽和右安装孔，右安装槽和左安装槽左右对称设置，右安装孔和左安装孔左右对称设置;
位于左侧的底面封堵机构包括传动杆、联动杆和封堵板，联动杆外形为L形，联动杆的棱角处为圆弧过渡结构，联动杆的中部通过销轴铰接在左安装孔内，封堵板垂直设置在左安装槽内，联动杆的右端与封堵板的上部固定连接，传动杆插设在腔体的左侧，传动杆的下端与联动杆的上端铰接，传动杆的上端穿出取样筒的顶面;
两根传动杆的上端通过连接杆连接，连接杆上设有螺纹套，螺纹套的中心线沿垂直方向设置，取样筒的顶部安装有第四电机，第四电机的主轴传动连接有螺杆，螺杆插设在螺纹套内且与螺纹套螺纹连接。
5.根据权利要求4所述的用于处理污泥的蚯蚓床，其特征在于：取样筒上还设有污泥推送机构，污泥推送机构包括推板和推杆，推板装配在取样筒的污泥腔内，推板与污泥腔横截面的大小相适配，推杆的下端穿过取样筒的顶面后固定连接在推板的顶部，推杆的上端向上穿出取样筒顶部。
说明书
用于处理污泥的蚯蚓床
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种用于处理污泥的蚯蚓床。
背景技术
随着我国农村污水处理率和处理程度逐年提高，污泥产生量也急剧增加，如果不能有效、安全地处理和处置污泥，将直接影响提高农村污水处理效益的目标。污泥中含有大量的营养元素，如氮、磷和各种微量元素，同时也含有难降解有机物、重金属以及病原微生物和寄生虫卵等有害污染物，污泥处理不当会带来二次污染，引起地下水、地表水以及空气污染，且污泥体积庞大，将消耗大量的土地资源，严重的会引起一个地区的生态破坏。利用蚯蚓处理降级污泥中的有机物，是现代正在发展的一项生物处理技术，该技术利用蚯蚓能够高效分解有机质的特性去处理污泥;但是现在的蚯蚓处理污泥的实验设备中，没有一种方便取样的装置，如果蚯蚓在降解污泥中的有机质的过程中取出污泥，再对污泥进行取样，探测污泥中的有机质，如此反复的操作势必会影响到实验数据，因此针对以上情况，如何在不影响到实验数据的情况下方便取样，是当今生物处理污泥技术领域亟需解决的技术问题。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种方便取样测量、实验数据准确的用于处理污泥的蚯蚓床。
为解决上述技术问题，本实用新型采用如下技术方案：用于处理污泥的蚯蚓床，包括箱体和箱门，箱体的右侧敞口，箱门的上侧边铰接在箱体的右侧顶部，箱门的右侧面设有把手，箱体内设有液压杆和污泥框，液压杆的缸体端部铰接在箱体顶部，液压杆的活塞杆铰接在箱门的左侧，污泥框放置在箱体底部;箱体的前侧内壁与后侧内壁均设有一根导轨，两根导轨沿左右水平方向设置且两根导轨前后对应设置，两根导轨上设有污泥自动取样器。
污泥自动取样器包括安装板，安装板沿前后水平方向设置在两根导轨之间，安装板的前侧和后侧分别固定连接有一个轮架，每个轮架上转动连接有两个滚轮，其中两个滚轮滚动连接在前侧的导轨上，另外两个滚轮滚动连接在后侧的导轨上，其中一个轮架上安装有第一电机，第一电机主轴与该轮架的其中一个滚轮的中心轴通过皮带传动连接，安装板中部沿前后水平方向开设有长孔，安装板上设有移动取样装置。
移动取样装置包括移动板和连接板，移动板平行位于安装板的下侧，连接板的下侧边沿固定在移动板的上表面，连接板的上侧穿过长孔后连接固定有轴承座，轴承座内转动连接有短轴，短轴的中心线沿左右水平设置，短轴的两端均固定设有一个移动轮，两个移动轮滚动连接在安装板上，两个移动轮位于长孔的左右两侧;轴承座的上侧通过安装架固定连接有第二电机，第二电机的主轴与其中一个移动轮传动连接;
移动板的下表面固定有第三电机和导向杆，第三电机主轴和导向杆均沿垂直方向设置，第三电机的主轴通过联轴器连接有丝杆，丝杆与导向杆之间连接有安装块，安装块上设有螺纹孔和滑孔，丝杆螺纹连接在螺纹孔内，导向杆穿设在滑孔内，丝杆下端与导向杆下端之间连接有固定板，丝杆的下端转动连接在固定板上，导向杆固定连接在固定板上;安装块的一侧可拆卸连接有污泥取样机构。
污泥取样机构包括外形为长方体的取样筒，取样筒内部中空形成污泥腔，取样筒的顶部封堵且底端敞口，取样筒的筒壁包括内筒壁和外筒壁，内筒壁和外筒壁之间形成横截面呈方环形的腔体，内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，取样筒上设有两组底面封堵机构，两组底面封堵机构分别设置在腔体的左侧和右侧，两组底面封堵机构左右对称设置;内筒壁底部的左侧设有左安装槽和左安装孔，左安装槽沿前后方向的宽度等于内筒壁的前侧与后侧之间的宽度，左安装孔开设在左安装槽顶部且与左安装槽连通，内筒壁底部的右侧设有右安装槽和右安装孔，右安装槽和左安装槽左右对称设置，右安装孔和左安装孔左右对称设置;
位于左侧的底面封堵机构包括传动杆、联动杆和封堵板，联动杆外形为L形，联动杆的棱角处为圆弧过渡结构，联动杆的中部通过销轴铰接在左安装孔内，封堵板垂直设置在左安装槽内，联动杆的右端与封堵板的上部固定连接，传动杆插设在腔体的左侧，传动杆的下端与联动杆的上端铰接，传动杆的上端穿出取样筒的顶面;
两根传动杆的上端通过连接杆连接，连接杆上设有螺纹套，螺纹套的中心线沿垂直方向设置，取样筒的顶部安装有第四电机，第四电机的主轴传动连接有螺杆，螺杆插设在螺纹套内且与螺纹套螺纹连接。
取样筒上还设有污泥推送机构，污泥推送机构包括推板和推杆，推板装配在取样筒的污泥腔内，推板与污泥腔横截面的大小相适配，推杆的下端穿过取样筒的顶面后固定连接在推板的顶部，推杆的上端向上穿出取样筒顶部。
采用上述技术方案，本实用新型具体进行蚯蚓处理污泥实验时，首先将污泥装入污泥框内，接着把蚯蚓放在污泥上，拉动把手，启动液压杆，箱门打开，此时将污泥框放入箱体内，关闭箱门;之后每三天对箱体内污泥进行取样，分析污泥中有机质的降解情况，直至污泥中的有机质被蚯蚓完全降解;其中对箱体内污泥取样的过程为：启动第一电机，第一电机带动滚轮转动，从而滚轮带动安装板移动，直至到指定位置停止第一电机，接着启动第二电机，第二电机带动两个移动轮转动，两个移动轮带动移动板沿安装板的长度方向移动，直至达到取样位置后停止第二电机，接着启动第三电机，第三电机通过联轴器带动丝杆转动，由于导向杆的左右，丝杆上的安装块开始沿丝杆向下移动，当达到预定高度后，停止第三电机，此时取样筒伸入污泥中;然后启动第四电机，第四电机带动螺纹杆转动，进而带动螺纹套向下移动，连接杆随着螺纹套向下移动，两根传动杆受到推力向下运动，接着位于左侧的传动杆推动联动杆的左端向下运动，由于联动杆的中部通过销轴铰接在左安装孔内，所以联动杆右端开始向上运动，从而带动位于联动杆右端的封堵板向上运动，之后两块封堵板相抵并将底面封堵，污泥不会从底面漏出，很好的收集在污泥腔内，接着启动第三电机，将污泥筒向上提出污泥表面，然后操控第一电机和第二电机，使取样筒移动到箱体的右侧，接着打开箱门即可取出取样筒，对取样筒内的污泥进行有机质的分析;另外内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，当有污泥从左安装孔和右安装孔进入腔体内时，可以打开环形堵头，将污泥取出，防止腔体内的污泥过多而影响装置的正常使用;在取出取样筒后，可以通过推动推杆，从而推动推板将污泥推出。
综上所述，本实用新型提供了一种能对污泥进行取样的机构，该机构通过一系列的机械动作实现对污泥框内任意一处的污泥进行取样，每次可以选择三处不同点的污泥进行取样，以确保实验数据的准确性。
