申请日2017.03.24
公开(公告)日2017.10.20
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型涉及一种微生物发酵废水处理装置，它包括微生物废水储罐、一级沉淀室、二级沉淀室、搅拌处理室、药液储罐、污泥储罐、消毒室和干燥室，微生物废水储罐与一级沉淀室的左侧上部入口相连，一级沉淀室的右侧下部出口与二级沉淀室的左侧上部入口相连，二级沉淀室的右侧下部出口与搅拌处理室相连，搅拌处理室与药液储罐相连，搅拌处理室的出口与消毒室相连;所述一级沉淀室的底端设有出渣管道I，二级沉淀室的底端设有出渣管道II，出渣管道I与出渣管道II均与污泥储罐相连，污泥储罐与干燥室相连。该结构不仅能够将废水中的沉淀物回收利用，而且避免了二次污染的发生，具有工艺简单、运行成本低且绿色环保等优点。
权利要求书
1.一种微生物发酵废水处理装置，其特征在于：它包括微生物废水储罐、一级沉淀室、二级沉淀室、搅拌处理室、药液储罐、污泥储罐、消毒室和干燥室，所述微生物废水储罐通过进液管I与一级沉淀室的左侧上部入口相连，一级沉淀室的右侧下部出口通过输液管I与二级沉淀室的左侧上部入口相连，二级沉淀室的右侧下部出口通过出液管道与搅拌处理室相连，搅拌处理室的上部设有药液进入口，药液进入口上设有进液管II，进液管II与药液储罐相连，搅拌处理室的出口通过输液管II与消毒室相连;所述一级沉淀室的底端设有出渣管道I，二级沉淀室的底端设有出渣管道II，出渣管道I与出渣管道II均与污泥储罐相连，污泥储罐与干燥室相连;其中，进液管I、进液管II、出液管道、输液管I与输液管II上均设有输液泵;出渣管道I与出渣管道II上均设有泥浆泵。
2.根据权利要求1所述的微生物发酵废水处理装置，其特征在于：所述搅拌处理室中设有搅拌桨，搅拌桨上连接有调速器。
3.根据权利要求1所述的微生物发酵废水处理装置，其特征在于：所述出液管道的出口处设有过滤网。
4.根据权利要求1所述的微生物发酵废水处理装置，其特征在于：所述消毒室中的内侧顶部设有喷头，喷头通过软管与消毒液罐相连。
5.根据权利要求1所述的微生物发酵废水处理装置，其特征在于：所述污泥储罐上设有观察窗。
6.根据权利要求1所述的微生物发酵废水处理装置，其特征在于：所述干燥室中的外侧壁上设有保温套，干燥室上设有蒸汽管道，蒸汽管道上设有阀门。
说明书
一种微生物发酵废水处理装置
技术领域
本实用新型属于生物废水处理系统技术领域，具体涉及一种微生物发酵废水处理装置。
背景技术
我国污水处理产业发展较晚，改革开放前，我国的污水处理主要以工业和国防尖端使用为主，改革开放后，随着国民经济的快速发展，人民生活水平的显著提高，拉动了污水处理的需求。但从整体上看我国污水处理规模小、水平低、品种单一，严重不能满足现有的需求。现有的污水其中很大一部分为生活污水，小区居民餐饮洗菜非含油污水、洗炊具含油污水、洗衣物和洗澡高含磷污水、卫生间高BOD污水，如果仅仅采用物理或者化学方法对此污 水进行处理，不仅成本高，回收水利用率低，而且容易造成二次污水，为生活饮水带来了隐患。利用微生物对废水进行处理，一方面由于污染物的生化转化过程中不需要高温高压，在温和的条件下经过酶催化即可高效并相对彻底的完成，另一方面在处理过程中无需加入任何添加剂，可避免对水质造成二次污染。另外微生物处理效果良好，不仅去除了有机体、病原体、有毒物质，还能去除臭味，提高透明度降低色度等。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种微生物发酵废水处理装置，使用该装置处理废水时，不仅能够将废水中的沉淀物回收利用，而且避免了二次污染的发生，具有工艺简单、运行成本低且绿色环保等优点。
为实现上述目的，本实用新型采用如下技术方案：

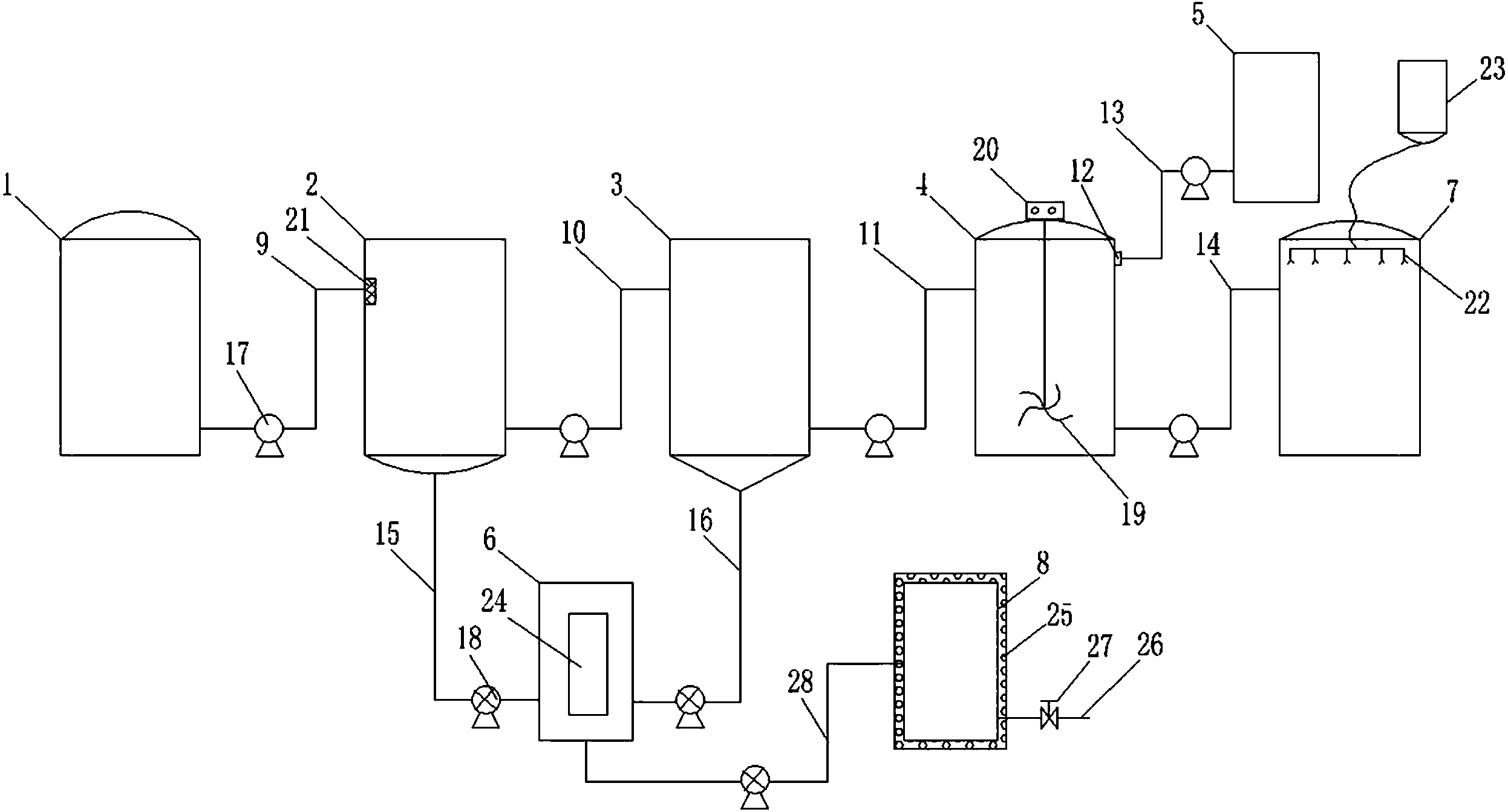

本实用新型提供了一种微生物发酵废水处理装置，它包括微生物废水储罐、一级沉淀室、二级沉淀室、搅拌处理室、药液储罐、污泥储罐、消毒室和干燥室，所述微生物废水储罐通过进液管I与一级沉淀室的左侧上部入口相连，一级沉淀室的右侧下部出口通过输液管I与二级沉淀室的左侧上部入口相连，二级沉淀室的右侧下部出口通过出液管道与搅拌处理室相连，搅拌处理室的上部设有药液进入口，药液进入口上设有进液管II，进液管II与药液储罐相连，搅拌处理室的出口通过输液管II与消毒室相连;所述一级沉淀室的底端设有出渣管道I，二级沉淀室的底端设有出渣管道II，出渣管道I与出渣管道II均与污泥储罐相连，污泥储罐通过泥浆输送管道与干燥室相连;其中，进液管I、进液管II、出液管道、输液管I与输液管II上均设有输液泵;出渣管道I、出渣管道II和泥浆输送管道上均设有泥浆泵。
根据上述的微生物发酵废水处理装置，所述搅拌处理室中设有搅拌桨，搅拌桨上连接有调速器。
根据上述的微生物发酵废水处理装置，所述出液管道的出口处设有过滤网。
根据上述的微生物发酵废水处理装置，所述消毒室中的内侧顶部设有喷头，喷头通过软管与消毒液罐相连。
根据上述的微生物发酵废水处理装置，所述污泥储罐上设有观察窗。
根据上述的微生物发酵废水处理装置，所述干燥室中的外侧壁上设有保温套，干燥室上设有蒸汽管道，蒸汽管道上设有阀门。
与现有技术相比，本实用新型的有益效果：
1.本实用新型结构包括微生物废水储罐、一级沉淀室、二级沉淀室、搅拌处理室、药液储罐、污泥储罐、消毒室和干燥室，所述微生物废水储罐通过进液管I与一级沉淀室的左侧上部入口相连，一级沉淀室的右侧下部出口通过输液管I与二级沉淀室的左侧上部入口相连，二级沉淀室的右侧下部出口通过出液管道与搅拌处理室相连，搅拌处理室的上部设有药液进入口，药液进入口上设有进液管II，进液管II与药液储罐相连，搅拌处理室的出口通过输液管II与消毒室相连;所述一级沉淀室的底端设有出渣管道I，二级沉淀室的底端设有出渣管道II，出渣管道I与出渣管道II均与污泥储罐相连，污泥储罐通过泥浆输送管道与干燥室相连;其中，进液管I、进液管II、出液管道、输液管I与输液管II上均设有输液泵;出渣管道I、出渣管道II和泥浆输送管道上均设有泥浆泵;该结构中一级沉淀室与二级沉淀室可将微生物发酵废水中的固体物沉淀出来，固体沉淀物经过污泥储罐和干燥室处理成块状物质便于分装用于转用作其它有用物质;药液储罐用于处理发酵废液，消毒室用于灭菌。
2.本实用新型结构中搅拌处理室中设有搅拌桨，搅拌桨上连接有调速器，调速器用于调整搅拌速度;所述出液管道的出口处设有过滤网，过滤网的设计可有效防止微生物发酵液中悬浮颗粒堵塞出液管道;所述消毒室中的内侧顶部设有喷头，喷头通过软管与消毒液罐相连，喷头的设置利于消毒液与微生物发酵液的充分接触，便于处理完全;所述污泥储罐上设有观察窗，观察窗便于观察污泥罐内污泥的容积，易于及时更换清理污泥罐;所述干燥室中的外侧壁上设有保温套，干燥室上设有蒸汽管道，蒸汽管道上设有阀门，该结构利于保持干燥室内的温度，有效减少热量损失。
3. 使用该装置处理废水时，不仅能够将废水中的沉淀物回收利用，而且避免了二次污染的发生，具有工艺简单、运行成本低且绿色环保等优点。
