申请日2017.02.13
公开(公告)日2017.09.01
IPC分类号C02F9/02; C02F1/40
摘要
本实用新型公开了一种用于生活污水 用低能耗除油装置，它涉及生活污水用具技术领域;所述处理箱的侧面安装有进水管与气泵，所述处理箱内部的下端安装有气盘，所述气盘的中部设置有安装槽，所述安装槽内设置有旋转盘，所述气盘的上表面安装有数个气嘴一，所述旋转盘的上表面安装有数个气嘴二，所述气盘的内部设置有气腔，所述气腔通过管道与数个气嘴一连接，所述气腔的中部设置有涡轮风叶腔，所述涡轮风叶腔的内部设置有涡轮风叶，所述涡轮风叶上安装有旋转轴，所述旋转轴的上端与旋转盘连接，所述旋转轴通过轴承座安装在气盘的内部，所述旋转轴的下端穿接在气盘内且延伸出气盘的外部;本实用新型不易堵塞，能连续性工作，能耗低，节省时间，且能实现水净化。

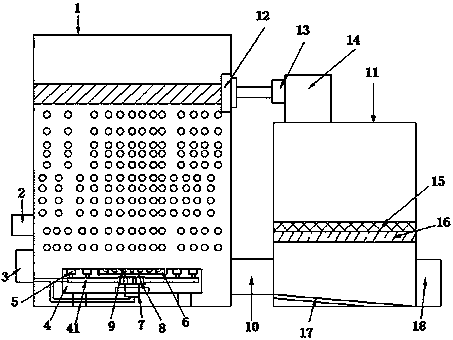

摘要附图
权利要求书
1.一种用于生活污水用低能耗除油装置，其特征在于：它包含处理箱、进水管、气泵、气盘、气嘴一、旋转盘、旋转轴、涡轮风叶、气嘴二、连通管、吸附箱、吸油头、吸泵、储油箱、渗透层、过滤网、集污板、排污阀;所述处理箱的侧面安装有进水管与气泵，所述处理箱内部的下端安装有气盘，所述气盘的中部设置有安装槽，所述安装槽内设置有旋转盘，所述气盘的上表面安装有数个气嘴一，所述旋转盘的上表面安装有数个气嘴二，所述气盘的内部设置有气腔，所述气腔通过管道与数个气嘴一连接，所述气腔的中部设置有涡轮风叶腔，所述涡轮风叶腔的内部设置有涡轮风叶，所述涡轮风叶上安装有旋转轴，所述旋转轴的上端与旋转盘连接，所述旋转轴通过轴承座安装在气盘的内部，所述旋转轴的下端穿接在气盘内且延伸出气盘的外部，所述旋转轴为中空式，其旋转轴的下端安装有连接嘴，所述连接嘴通过气管与气泵的出气口连接，所述气泵的出气口通过气管与气盘的气腔连接，所述处理箱的上侧安装有吸油头，所述吸油头通过吸油管与吸泵连接，所述吸泵的出油口与储油箱连接，所述处理箱的下端通过连通管与吸附箱的下端连接，所述吸附箱内部的下侧安装有过滤网，所述过滤网的上侧安装有渗透层，所述吸附箱的内底部倾斜的安装有集污板，所述集污板的最低点处安装有排污阀。
2.根据权利要求1所述的一种用于生活污水用低能耗除油装置，其特征在于：所述过滤网为双层过滤网。
3.根据权利要求1所述的一种用于生活污水用低能耗除油装置，其特征在于：所述集污板上设置有导向槽。
说明书
一种用于生活污水用低能耗除油装置
技术领域：
本实用新型涉及一种用于生活污水用低能耗除油装置，属于污水技术领域。
背景技术：
污水通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类：工业废水：来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类：生活污水：来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类：商业污水：来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类：表面径流：来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
现有的生活污水用低除油装置在除油时通过气泡实现实现油分离，而且在进行油分离时效率低，导致分离时间长，且在净化水时容易造成内部污染物沉淀，且沉淀物无法及时排出，使用不方便，操作复杂。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种用于生活污水用低能耗除油装置。
本实用新型的一种用于生活污水用低能耗除油装置，它包含处理箱、进水管、气泵、气盘、气嘴一、旋转盘、旋转轴、涡轮风叶、气嘴二、连通管、吸附箱、吸油头、吸泵、储油箱、渗透层、过滤网、集污板、排污阀;所述处理箱的侧面安装有进水管与气泵，所述处理箱内部的下端安装有气盘，所述气盘的中部设置有安装槽，所述安装槽内设置有旋转盘，所述气盘的上表面安装有数个气嘴一，所述旋转盘的上表面安装有数个气嘴二，所述气盘的内部设置有气腔，所述气腔通过管道与数个气嘴一连接，所述气腔的中部设置有涡轮风叶腔，所述涡轮风叶腔的内部设置有涡轮风叶，所述涡轮风叶上安装有旋转轴，所述旋转轴的上端与旋转盘连接，所述旋转轴通过轴承座安装在气盘的内部，所述旋转轴的下端穿接在气盘内且延伸出气盘的外部，所述旋转轴为中空式，其旋转轴的下端安装有连接嘴，所述连接嘴通过气管与气泵的出气口连接，所述气泵的出气口通过气管与气盘的气腔连接，所述处理箱的上侧安装有吸油头，所述吸油头通过吸油管与吸泵连接，所述吸泵的出油口与储油箱连接，所述处理箱的下端通过连通管与吸附箱的下端连接，所述吸附箱内部的下侧安装有过滤网，所述过滤网的上侧安装有渗透层，所述吸附箱的内底部倾斜的安装有集污板，所述集污板的最低点处安装有排污阀。
作为优选，所述过滤网为双层过滤网。
作为优选，所述集污板上设置有导向槽。
与现有技术相比，本实用新型的有益效果为：不易堵塞，能连续性工作，能耗低，节省时间，且能实现水净化，并及时排出污染物。
