公布日：2024.02.23
申请日：2024.01.05
分类号：C02F9/00(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F3/02(2023.01)N;C02F3/08(2023.01)N;C02F3/30(2023.01)N;C02F7/00(2006.01)N;C02F1
/00(2023.01)N;C02F1/38(2023.01)N
摘要
本申请涉及基于生物膜组合工艺的污水处理系统，属于污水处理技术领域，本申请的系统中，生物处理单元包括依次连通的生物接触氧化池、生物转盘装置和混合液回流池；生物接触氧化池处设置有曝气设备且池内投加有填料，与混合液回流池之间还设置有回流管；混合液回流池与生物转盘装置的转盘池相连通，混合液回流池内设置有用于调节生物转盘装置的盘片浸没率的水位调节设备，水位调节设备的出水排入至后级处理单元；生物接触氧化池和生物转盘装置分别与前级处理单元相连通，用于接入前级出水实现预设分配比的单元进水。本申请的系统，可满足来水水质水量变化较大的乡村地区及类似地区的生活污水处理需求。
权利要求书
1.一种基于生物膜组合工艺的污水处理系统，包括生物处理单元，其特征在于，所述生物处理单元包括依次连通的生物接触氧化池、生物转盘装置和混合液回流池：所述生物接触氧化池处设置有曝气设备且池内投加有填料，所述生物接触氧化池与所述混合液回流池之间还设置有回流管，用于实现预设回流比的混合液回流；所述混合液回流池与所述生物转盘装置的转盘池相连通，所述混合液回流池内设置有用于调节所述生物转盘装置的盘片浸没率的水位调节设备，所述水位调节设备的出水排入至后级处理单元；所述生物接触氧化池和所述生物转盘装置分别与前级处理单元相连通，用于接入前级出水实现预设分配比的单元进水；所述污水处理系统被配置为：基于系统进水的氨氮检测值和来水量，动态调整所述盘片浸没率、预设回流比、预设分配比，以及所述生物接触氧化池的曝气状态。
2.根据权利要求1所述的污水处理系统，其特征在于，所述转盘池与所述混合液回流池相邻设置且共用一池壁，并通过设置在共用池壁的过孔实现两池的连通。
3.根据权利要求1所述的污水处理系统，其特征在于，所述填料为悬挂式填料；所述曝气设备包括设置在所述生物接触氧化池池底处的管式曝气管，所述管式曝气管的进气端与风机相连接，用于实现对生物接触氧化池的间歇气搅拌或者微曝气；所述水位调节设备为水位滗水器。
4.根据权利要求1所述的污水处理系统，其特征在于，还包括作为所述前级处理单元的预处理单元；所述预处理单元包括格栅及调节池，所述格栅及调节池的进水端与系统进水管相连接，用于接入系统进水；所述预处理单元还包括旋流预处理器；所述旋流预处理器的进水口，通过第一进水管与设置在所述格栅及调节池内的污水提升泵相连接；所述旋流预处理器的顶口连接有第一出水管和第二出水管，所述顶口的出水分别通过所述第一出水管和第二出水管对应进入所述生物接触氧化池及生物转盘装置。
5.根据权利要求4所述的污水处理系统，其特征在于，所述旋流预处理器的底口连接有外排管，所述外排管上设置有外排电动阀；所述外排电动阀与所述底口之间的外排管段，还通过反冲管与所述第一进水管相连通，所述反冲管上设置有反冲电动阀；所述外排电动阀和所述反冲电动阀被配置为，在所述旋流预处理器的进水口处的进水水压大于预设压力或者旋流预处理器连续运行时长达到第一预设时长时，所述外排电动阀关闭且所述反冲电动阀打开并保持第二预设时长。
6.根据权利要求1所述的污水处理系统，其特征在于，还包括作为所述后级处理单元的泥水分离处理单元。
7.根据权利要求6所述的污水处理系统，其特征在于，还包括用于对所述泥水分离处理单元排出清水进行深度处理的深度处理单元。
8.根据权利要求7所述的污水处理系统，其特征在于，还包括用于对所述深度处理单元的出水进行消毒及计量的系统末端设备。
9.根据权利要求8所述的污水处理系统，其特征在于，所述泥水分离处理单元为二沉池；所述深度处理单元包括过滤器设备；所述系统末端设备包括紫外消毒渠和巴氏计量槽。
发明内容
为至少在一定程度上克服相关技术中存在的问题，本申请提供一种基于组合生物膜工艺的污水处理系统，针对背景技术所提到的生活污水情况，基于生物转盘与其他生物膜工艺装置的组合，来解决如何满足该类场景中污水处理需求的技术问题。
为实现以上目的，本申请采用如下技术方案：

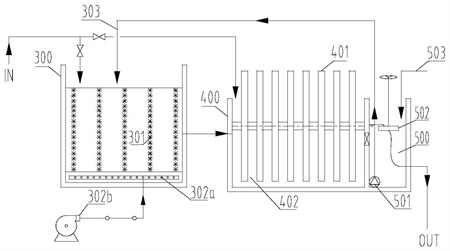

本申请提供一种基于生物膜组合工艺的污水处理系统，该污水处理系统包括生物处理单元；所述生物处理单元包括依次连通的生物接触氧化池、生物转盘装置和混合液回流池：
所述生物接触氧化池处设置有曝气设备且池内投加有填料，所述生物接触氧化池与所述混合液回流池之间还设置有回流管，用于实现预设回流比的混合液回流；
所述混合液回流池与所述生物转盘装置的转盘池相连通，所述混合液回流池内设置有用于调节所述生物转盘装置的盘片浸没率的水位调节设备，所述水位调节设备的出水排入至后级处理单元；
所述生物接触氧化池和所述生物转盘装置分别与前级处理单元相连通，用于接入前级出水实现预设分配比的单元进水；
所述污水处理系统被配置为：基于系统进水的氨氮检测值和来水量，动态调整所述盘片浸没率、预设回流比、预设分配比，以及所述生物接触氧化池的曝气状态。
可选地，所述转盘池与所述混合液回流池相邻设置且共用一池壁，并通过设置在共用池壁的过孔实现两池的连通。
可选地，所述填料为悬挂式填料；
所述曝气设备包括设置在所述生物接触氧化池池底处的管式曝气管，所述管式曝气管的进气端与风机相连接，用于实现对生物接触氧化池的间歇气搅拌或者微曝气；
所述水位调节设备为水位滗水器。
可选地，还包括作为所述前级处理单元的预处理单元；
所述预处理单元包括格栅及调节池，所述格栅及调节池的进水端与系统进水管相连接，用于接入系统进水；
所述预处理单元还包括旋流预处理器；
所述旋流预处理器的进水口，通过第一进水管与设置在所述格栅及调节池内的污水提升泵相连接；
所述旋流预处理器的顶口连接有第一出水管和第二出水管，所述顶口的出水分别通过所述第一出水管和第二出水管对应进入所述生物接触氧化池及生物转盘装置。
可选地，所述旋流预处理器的底口连接有外排管，所述外排管上设置有外排电动阀；
所述外排电动阀与所述底口之间的外排管段，还通过反冲管与所述第一进水管相连通，所述反冲管上设置有反冲电动阀；
所述外排电动阀和所述反冲电动阀被配置为，在所述旋流预处理器的进水口处的进水水压大于预设压力或者旋流预处理器连续运行时长达到第一预设时长时，所述外排电动阀关闭且所述反冲电动阀打开并保持第二预设时长。
可选地，还包括作为所述后级处理单元的泥水分离处理单元。
可选地，还包括用于对所述泥水分离处理单元排出清水进行深度处理的深度处理单元。
可选地，还包括用于对所述深度处理单元的出水进行消毒及计量的系统末端设备。
可选地，所述泥水分离处理单元为二沉池；所述深度处理单元包括过滤器设备；所述系统末端设备包括紫外消毒渠和巴氏计量槽。
本申请采用以上技术方案，至少具备以下有益效果：
本申请的污水处理系统中，生物处理单元包括依次连通的生物接触氧化池、生物转盘装置和混合液回流池：生物接触氧化池处设置有曝气设备且池内投加有填料，生物接触氧化池与混合液回流池之间还设置有回流管，用于实现预设回流比的混合液回流；混合液回流池与生物转盘装置的转盘池相连通，混合液回流池内设置有用于调节生物转盘装置的盘片浸没率的水位调节设备，水位调节设备的出水排入至后级处理单元；生物接触氧化池和生物转盘装置分别与前级处理单元相连通，用于接入前级出水实现预设分配比的单元进水；污水处理系统被配置为：基于系统进水的氨氮检测值和来水量，动态调整盘片浸没率、预设回流比、预设分配比，以及生物接触氧化池的曝气状态。本申请的技术方案，生物处理单元采用生物接触氧化池与生物转盘相结合的生物膜组合工艺，结合多点进水，各生物段均可发生同步硝化反硝化作用，脱氮效率高，承受冲击负荷能力强；且该系统的可根据污水水量水质变化动态切换不同运行模式，如在雨季和旱季采用不同运维模式，能在相应情况下保证污水处理达标排放，满足了来水水质水量变化较大的乡村地区及类似地区的生活污水处理需求。
（发明人：胡为征;张佩瑶;高世雄;薛晓飞;安莹玉;李凌云;马君文;张召跃）
