公布日：2024.02.23
申请日：2023.12.28
分类号：B01D36/02(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I;B01D29/86(2006.01)I
摘要
本发明涉及污水处理技术领域，且公开了一种绿色建筑用污水处理装置，包括处理箱，所述处理箱的顶部设置驱动组件，所述处理箱内腔顶部的两侧均通过轴承活动连接有搅动杆。本发明通过设置驱动组件，能够带动搅动杆对污水进行搅动，可以加快污水从粗滤网处过滤的速度，同时也能够带动传动杆和刮板进行转动，能够将粗滤网上过滤的较大杂质刮向周边，提高粗滤网中心处过滤的效率，防止颗粒堵塞粗滤网的滤孔，影响过滤效果，通过细滤网的设置，能够对初步过滤的污水进行精细过滤净化，进一步提高污水的过滤效果，通过清洁组件的设置，能够对细滤网表面过滤的污泥杂质进行清洁，将其清洁至细滤网的两侧，提高细滤网的使用寿命。
权利要求书
1.一种绿色建筑用污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的顶部设置驱动组件(2)，所述处理箱(1)内腔顶部的两侧均通过轴承活动连接有搅动杆(3)，所述处理箱(1)内腔顶部的中心处通过轴承活动连接有传动杆(4)，所述传动杆(4)的底部固定连接有刮板(5)，所述处理箱(1)内腔的两侧均滑动连接有粗滤网(6)，所述刮板(5)与粗滤网(6)紧密贴合；所述处理箱(1)内腔的底部设置有细滤网(7)，所述处理箱(1)的内腔且位于细滤网(7)的上方设置有清洁组件(8)，所述清洁组件(8)包括清洁电机(801)，所述清洁电机(801)的输出轴固定连接有螺纹杆(802)，所述螺纹杆(802)的表面螺纹连接有螺纹套(803)，所述螺纹套(803)的底部固定连接有毛刷(804)。
2.根据权利要求1所述的一种绿色建筑用污水处理装置，其特征在于：所述驱动组件(2)包括驱动电机(201)，所述驱动电机(201)的输出轴与传动杆(4)固定连接，所述传动杆(4)的表面套接有主动齿轮(202)，两个所述搅动杆(3)的顶部均固定连接有从动齿轮(203)，所述主动齿轮(202)与两个从动齿轮(203)之间均啮合。
3.根据权利要求1所述的一种绿色建筑用污水处理装置，其特征在于：所述处理箱(1)左侧的顶部连通有进水管(9)，所述处理箱(1)内腔右侧的底部均连通有排水管(10)。
4.根据权利要求1所述的一种绿色建筑用污水处理装置，其特征在于：所述处理箱(1)内腔两侧的上方均开设有第一滑槽(11)，所述第一滑槽(11)的内腔滑动连接有第一滑块(12)，所述第一滑块(12)远离第一滑槽(11)的一端与粗滤网(6)固定连接。
5.根据权利要求1所述的一种绿色建筑用污水处理装置，其特征在于：所述处理箱(1)内腔两侧的下方均开设有第二滑槽(13)，所述第二滑槽(13)的内腔滑动连接有第二滑块(14)，所述第二滑块(14)远离第二滑槽(13)的一端与细滤网(7)固定连接。
6.根据权利要求1所述的一种绿色建筑用污水处理装置，其特征在于：所述处理箱(1)内腔的两侧均固定连接有限位杆(15)，所述限位杆(15)的表面滑动连接有限位块(16)，所述限位块(16)的底部与螺纹套(803)固定连接。

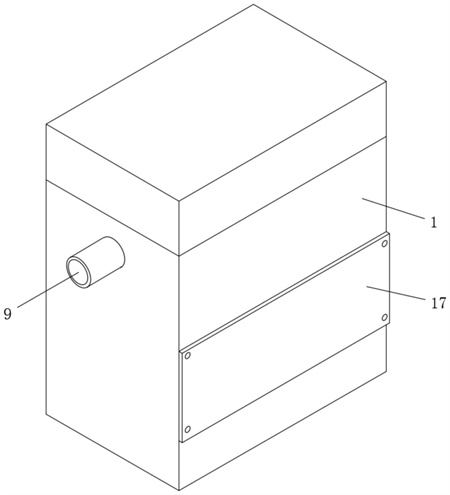

7.根据权利要求1所述的一种绿色建筑用污水处理装置，其特征在于：所述处理箱(1)的表面设置有检修门(17)。
发明内容
针对现有技术中存在的问题，本发明的目的在于提供一种绿色建筑用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种绿色建筑用污水处理装置，包括处理箱，所述处理箱的顶部设置驱动组件，所述处理箱内腔顶部的两侧均通过轴承活动连接有搅动杆，所述处理箱内腔顶部的中心处通过轴承活动连接有传动杆，所述传动杆的底部固定连接有刮板，所述处理箱内腔的两侧均滑动连接有粗滤网，所述刮板与粗滤网紧密贴合；
所述处理箱内腔的底部设置有细滤网，所述处理箱的内腔且位于细滤网的上方设置有清洁组件，所述清洁组件包括清洁电机，所述清洁电机的输出轴固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的底部固定连接有毛刷。
优选的，所述驱动组件包括驱动电机，所述驱动电机的输出轴与传动杆固定连接，所述传动杆的表面套接有主动齿轮，两个所述搅动杆的顶部均固定连接有从动齿轮，所述主动齿轮与两个从动齿轮之间均啮合。
优选的，所述处理箱左侧的顶部连通有进水管，所述处理箱内腔右侧的底部均连通有排水管。
优选的，所述处理箱内腔两侧的上方均开设有第一滑槽，所述第一滑槽的内腔滑动连接有第一滑块，所述第一滑块远离第一滑槽的一端与粗滤网固定连接。
优选的，所述处理箱内腔两侧的下方均开设有第二滑槽，所述第二滑槽的内腔滑动连接有第二滑块，所述第二滑块远离第二滑槽的一端与细滤网固定连接。
优选的，所述处理箱内腔的两侧均固定连接有限位杆，所述限位杆的表面滑动连接有限位块，所述限位块的底部与螺纹套固定连接。
优选的，所述处理箱的表面设置有检修门。
与现有技术相比，本发明的有益效果如下：
本发明通过设置驱动组件，能够带动搅动杆对污水进行搅动，可以加快污水从粗滤网处过滤的速度，同时也能够带动传动杆和刮板进行转动，能够将粗滤网上过滤的较大杂质刮向周边，提高粗滤网中心处过滤的效率，防止颗粒堵塞粗滤网的滤孔，影响过滤效果，通过细滤网的设置，能够对初步过滤的污水进行精细过滤净化，进一步提高污水的过滤效果，通过清洁组件的设置，能够对细滤网表面过滤的污泥杂质进行清洁，将其清洁至细滤网的两侧，提高细滤网的使用寿命。
（发明人：韩志刚;徐海伟;陈明;岑淼松;张进）
