公布日：2024.02.23
申请日：2023.12.25
分类号：C02F1/52(2023.01)I;B01D21/24(2006.01)I
摘要
本发明公开一种多杂质污水沉淀式处理设备，包括污水池，所述污水池底部滑动连接有底板，所述底板的底部设有支撑件、排污件和浮管件；通过在污水池底部四角处设置浮管件，利用污水去杂质过程中密度变化导致的浮力变化，通过提前试验检测出达标的污水浮力来设置浮管件的重力和浮块的体积，使得浮管件在污水去杂质达标后自动下落启动污水排放和沉淀抽取。
权利要求书

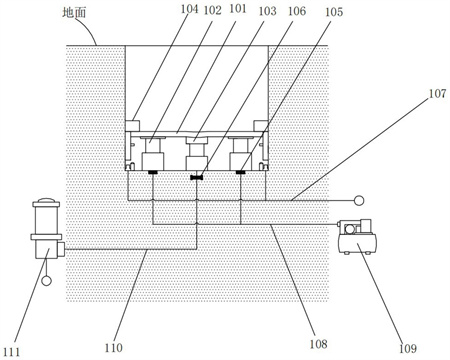

1.一种多杂质污水沉淀式处理设备，包括污水池(10)，其特征在于，所述污水池(10)底部滑动连接有底板(101)，所述底板(101)的底部设有支撑件(102)、排污件(103)和浮管件(104)；所述支撑件(102)内部通过输气管(108)与气泵(109)连接，所述排污件(103)上端与底板(101)上的排污口(11)连接，下端通过排污管(110)与排污泵(111)连接，所述浮管件(104)底部设有排水插口(112)，所述排水插口(112)的底部连接有排水管(107)。
2.根据权利要求1所述的一种多杂质污水沉淀式处理设备，其特征在于：所述支撑件(102)底部设有气管阀门(105)，且支撑件(102)通过气管阀门(105)与输气管(108)连通，所述排污管(110)上还设有排污阀门(106)。
3.根据权利要求1所述的一种多杂质污水沉淀式处理设备，其特征在于：所述支撑件(102)包括支撑气筒(121)和伸缩支撑柱(122)，所述伸缩支撑柱(122)的底部活动连接在支撑气筒(121)内，且伸缩支撑柱(122)的顶部固定连接有托板(123)，所述托板(123)固定连接在底板(101)的底部。
4.根据权利要求1所述的一种多杂质污水沉淀式处理设备，其特征在于：所述排污件(103)包括连接件(131)、伸缩管(132)和固定管(133)，所述连接件(131)固定连接在底板(101)底部并与排污口(11)连通，所述伸缩管(132)的顶部与连接件(131)固定连接，且伸缩管(132)的底部滑动连接在固定管(133)内，所述排污管(110)与固定管(133)连通。
5.根据权利要求1所述的一种多杂质污水沉淀式处理设备，其特征在于：所述浮管件(104)包括浮块(141)、活动连管(142)和活动排水管(144)，所述浮块(141)位于底板(101)的上方，且浮块(141)固定连接在活动连管(142)上，所述活动连管(142)的下端穿过底板(101)并与之滑动连接，所述活动排水管(144)滑动连接在活动连管(142)内。
6.根据权利要求5所述的一种多杂质污水沉淀式处理设备，其特征在于：所述排水插口(112)位于活动连管(142)的正下方，所述活动排水管(144)与排水插口(112)的直径相同，且活动排水管(144)的上侧设有过滤口(145)。
7.根据权利要求5所述的一种多杂质污水沉淀式处理设备，其特征在于：所述活动连管(142)的侧壁上固定连接有限位块(143)，所述限位块(143)位于底板(101)的下方。
8.根据权利要求5所述的一种多杂质污水沉淀式处理设备，其特征在于：所述浮块(141)在污水(12)中的浮力大于浮管件(104)的重力，所述浮块(141)在上清(13)中的浮力小于浮管件(104)的重力。
发明内容
本发明的目的在于提供一种多杂质污水沉淀式处理设备，通过在污水池底部四角处设置浮管件，利用污水去杂质过程中密度变化导致的浮力变化，通过提前试验检测出达标的污水浮力来设置浮管件的重力和浮块的体积，使得浮管件在污水去杂质达标后自动下落启动污水排放和沉淀抽取。
一种多杂质污水沉淀式处理设备，包括污水池，所述污水池底部滑动连接有底板，所述底板的底部设有支撑件、排污件和浮管件；
所述支撑件内部通过输气管与气泵连接，所述排污件上端与底板上的排污口连接，下端通过排污管与排污泵连接，所述浮管件底部设有排水插口，所述排水插口的底部连接有排水管。
优选的，所述支撑件底部设有气管阀门，且支撑件通过气管阀门与输气管连通，所述排污管上还设有排污阀门。
优选的，所述支撑件包括支撑气筒和伸缩支撑柱，所述伸缩支撑柱的底部活动连接在支撑气筒内，且伸缩支撑柱的顶部固定连接有托板，所述托板固定连接在底板的底部。
优选的，所述排污件包括连接件、伸缩管和固定管，所述连接件固定连接在底板底部并与排污口连通，所述伸缩管的顶部与连接件固定连接，且伸缩管的底部滑动连接在固定管内，所述排污管与固定管连通。
优选的，所述浮管件包括浮块、活动连管和活动排水管，所述浮块位于底板的上方，且浮块固定连接在活动连管上，所述活动连管的下端穿过底板并与之滑动连接，所述活动排水管滑动连接在活动连管内。
优选的，所述排水插口位于活动连管的正下方，所述活动排水管与排水插口的直径相同，且活动排水管的上侧设有过滤口。
优选的，所述活动连管的侧壁上固定连接有限位块，所述限位块位于底板的下方。
优选的，所述浮块在污水中的浮力大于浮管件的重力，所述浮块在上清中的浮力小于浮管件的重力。
本发明的优点在于：1、利用杂质沉淀导致的浮力变化，在污水处理达标后自动排放污水，既保证污水处理效果又保证污水处理效率。
2、排上清时，只会排走浮管件上方的清水，而浮管件下方的剩余清水会随着沉淀排走，尽可能的减少排上清时携带沉淀。
3、在上清排完后，利用间歇性充放气来使得支撑件迅速上下活动，进而使得底板上下震动，使得沉淀不易附着在底板，尽可能的将沉淀排干净。
（发明人：张彬;余权胜;蒙阳辉;彭晓亚;詹文才）
