公布日：2024.02.23
申请日：2023.12.07
分类号：C02F3/12(2023.01)I;C02F3/02(2023.01)I;C02F1/44(2023.01)I
摘要
本发明公开了一种循环混合式节能环保型污水处理设备，包括内根据功能分为接液室、第一过滤室、第二过滤室、沉淀室的箱体，其中：所述接液室通过第一隔离板组使其内部形成相互连通的承接区和抽排区，所述第一隔离板组顶部与接液室保持预定间距；还包括循环泵管组，所述循环泵管组用于将接近所述抽排区底部的液体排入所述第一过滤室内设置的ro膜过滤模组内；所述第二过滤室内设置有受电机驱动旋转的搅拌桨叶。该发明提供的循环混合式节能环保型污水处理设备，通过接液室、第一过滤室、第二过滤室和沉淀室对污水进行处理，通过对接液室、第二过滤室以及ro膜过滤模组优化增加过滤和颗粒物堆积滞留的效果，从而优化污水处理的效果。
权利要求书

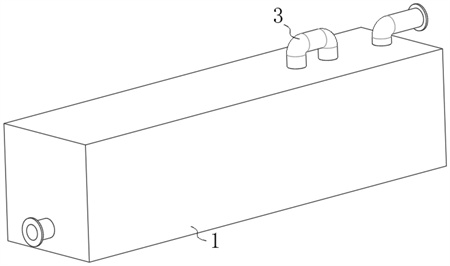

1.一种循环混合式节能环保型污水处理设备，其特征在于，包括内根据功能分为接液室(11)、第一过滤室(12)、第二过滤室(13)、沉淀室(14)的箱体(1)，其中：所述接液室(11)通过第一隔离板组(2)使其内部形成相互连通的承接区和抽排区，所述第一隔离板组(2)顶部与接液室(11)保持预定间距；还包括循环泵管组(3)，所述循环泵管组(3)用于将接近所述抽排区底部的液体排入所述第一过滤室(12)内设置的ro膜过滤模组(4)内；所述第二过滤室(13)内设置有受电机(5)驱动旋转的搅拌桨叶(51)，且其轴心处还设置有竖直布置的曝气管(6)；所述沉淀室(14)内设置有MBR滤膜组(7)。
2.根据权利要求1所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述第一隔离板组(2)包括对称布置的竖板，且两个竖板之间设置有多个滤网垫板(21)；多个所述滤网垫板(21)自下而上目筛数递增。
3.根据权利要求1所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述承接区内设置有固定于竖板和与竖板相对一侧内壁交错布置的弧形引流板(22)；所述承接区内设置有用不承接所述弧形引流板(22)引流而下液体用的直脚梯形承接筒(23)；且直脚梯形承接筒(23)与所述承接区底部保持预定间距以形成过流道，所述过流道与第一隔离板组(2)的低位连通。
4.根据权利要求1所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述ro膜过滤模组(4)包括板体(41)以及设置每两个相邻板体(41)之间的ro膜板组(42)；所述ro膜板组(42)由定型板(421)以及设置于所述定型板(421)第一侧面的ro膜组成。
5.根据权利要求4所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述定型板(421)的I面上开设有：位于低位布置的汇液槽(4211)，所述汇液槽(4211)内设置有吸水海绵板(4212)；位于高位布置的，且呈线性阵列布置的、贯穿至II面的通孔(4213)；其中：所述汇液槽(4211)与多个所述通孔(4213)相连通；所述定型板(421)的II面上设置有引流棉体(80)，所述引流棉体(80)上设置有关于其中心对称布置的毛细引流棉(81)，所述引流棉体(80)延伸至所述通孔(4213)内，且ro膜依附于II面上。
6.根据权利要求1所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述搅拌桨叶(51)处于所述第二过滤室(13)底部并居中布置；所述曝气管(6)固定于搅拌桨叶(51)上，其上设置有反流螺旋桨(61)，其中：所述搅拌桨叶(51)使液体向斜上方流动，所述反流螺旋桨(61)使液体向斜下方流动。
7.根据权利要求6所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述第二过滤室(13)内壁设置有凸起部(131)，所述凸起部(131)使所述第二过滤室(13)内形成第一循环槽(100)和第二循环槽(101)；所述搅拌桨叶(51)位于第一循环槽(100)内；所述反流螺旋桨(61)位于第二循环槽(101)内。
8.根据权利要求7所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述第二过滤室(13)内壁设置有引流管(132)，所述引流管(132)与第二过滤室(13)底部设置的汇流环(133)连通，所述搅拌桨叶(51)位于汇流环(133)；所述引流管(132)的入水口延伸凸起部(131)外侧。
9.根据权利要求8所述的一种循环混合式节能环保型污水处理设备，其特征在于，所述凸起部(131)的顶部为弧形结构，而所述引流管(132)的入水口处于该凸起部(131)与第二过滤室(13)内壁交汇处，且该交汇处为弧形结构的低位。
10.根据权利要求1所述的一种循环混合式节能环保型污水处理设备，其特征在于，还包括并联式排水管(9)，其布置与沉淀室(14)内，而输出端所述第二过滤室(13)高位相连通；所述MBR滤膜组(7)位于所述并联式排水管(9)的上方，二者规格一致；所述沉淀室(14)设置有与其顶部不连接的挡流墙(141)，其用于使沉淀室(14)形成相互连通的MBR滤池和静止池。
发明内容
本发明的目的是提供一种循环混合式节能环保型污水处理设备，用于解决上述问题。
为了实现上述目的，本发明提供如下技术方案：一种循环混合式节能环保型污水处理设备，包括内根据功能分为接液室、第一过滤室、第二过滤室、沉淀室的箱体，其中：
所述接液室通过第一隔离板组使其内部形成相互连通的承接区和抽排区，所述第一隔离板组顶部与接液室保持预定间距；
还包括循环泵管组，所述循环泵管组用于将接近所述抽排区底部的液体排入所述第一过滤室内设置的ro膜过滤模组内；
所述第二过滤室内设置有受电机驱动旋转的搅拌桨叶，且其轴心处还设置有竖直布置的曝气管；
所述沉淀室内设置有MBR滤膜组。
作为优选的，所述第一隔离板组包括对称布置的竖板，且两个竖板之间设置有多个滤网垫板；
多个所述滤网垫板自下而上目筛数递增。
作为优选的，所述承接区内设置有固定于竖板和与竖板相对一侧内壁交错布置的弧形引流板；
所述承接区内设置有用不承接所述弧形引流板引流而下液体用的直脚梯形承接筒；
且直脚梯形承接筒与所述承接区底部保持预定间距以形成过流道，所述过流道与第一隔离板组的低位连通。
作为优选的，所述ro膜过滤模组包括板体以及设置每两个相邻板体之间的ro膜板组；
所述ro膜板组由定型板以及设置于所述定型板第一侧面的ro膜组成。
作为优选的，所述定型板的I面上开设有：
位于低位布置的汇液槽，所述汇液槽内设置有吸水海绵板；
位于高位布置的，且呈线性阵列布置的、贯穿至II面的通孔；
其中：所述汇液槽与多个所述通孔相连通；
所述定型板的II面上设置有引流棉体，所述引流棉体上设置有关于其中心对称布置的毛细引流棉，所述引流棉体延伸至所述通孔内，且ro膜依附于II面上。
作为优选的，所述搅拌桨叶处于所述第二过滤室底部并居中布置；
所述曝气管固定于搅拌桨叶上，其上设置有反流螺旋桨，其中：
所述搅拌桨叶使液体向斜上方流动，所述反流螺旋桨使液体向斜下方流动。
作为优选的，所述第二过滤室内壁设置有凸起部，所述凸起部使所述第二过滤室内形成第一循环槽和第二循环槽；
所述搅拌桨叶位于第一循环槽内；
所述反流螺旋桨位于第二循环槽内。
作为优选的，所述第二过滤室内壁设置有引流管，所述引流管与第二过滤室底部设置的汇流环连通，所述搅拌桨叶位于汇流环；
所述引流管的入水口延伸凸起部外侧。
作为优选的，所述凸起部的顶部为弧形结构，而所述引流管的入水口处于该凸起部与第二过滤室内壁交汇处，且该交汇处为弧形结构的低位。
作为优选的，还包括并联式排水管，其布置与沉淀室内，而输出端所述第二过滤室高位相连通；
所述MBR滤膜组位于所述并联式排水管的上方，二者规格一致；
所述沉淀室设置有与其顶部不连接的挡流墙，其用于使沉淀室形成相互连通的MBR滤池和静止池。
在上述技术方案中，本发明提供的一种循环混合式节能环保型污水处理设备，具备以下有益效果：污水从接液室进入，然后从承接区上漫至抽排区，然后再由循环泵管组抽入第一过滤室内，然后通过ro膜过滤模组进入第二过滤室，然后电机驱动搅拌桨叶，从而对污水进行搅拌，同时曝气管对污水进行曝气，增加氧气含量，以进行生物降解处理。最后处理之后的液体会被抽入沉淀室通过MBR滤膜组过滤静止后排出。
（发明人：周灵俊;冯力;杜惠洋;陈皓;杨林鹏）
