公布日：2024.02.23
申请日：2023.12.25
分类号：C02F1/28(2023.01)I;B01D36/04(2006.01)I;B01D36/02(2006.01)I
摘要
本发明属于环境器械领域，特别涉及一种离子化海绵的污水冲压深度处理器。处理器包括冲压箱、支架、气缸、推压板、绵框、阀板件、浮阀、连线、离子绵、冲洗管；冲压箱支撑在支架上，推压板设置在气缸内；冲压箱的一侧安装有气缸，所述气缸连接到推压板上；阀板件固定在冲压箱上；阀板件连接有浮阀，浮阀前端通过连线连接到推压板上；阀板件的出水管连接冲洗管，冲洗管的冲管安插在插管架上。本发明具有双重冲洗离子绵的作用，能够提高离子绵的使用时限。
权利要求书
1.一种离子化海绵的污水冲压深度处理器，其特征在于，所述处理器包括冲压箱（1），支架（2）、气缸（3）、推压板（4）、绵框（5）、阀板件（6）、浮阀（7）、连线（8）、离子绵（9）、冲洗管（10）；冲压箱（1）支撑在支架（2上），推压板（4）设置在冲压箱（1）内；冲压箱（1）的一侧安装有气缸（3），所述气缸（3）连接到推压板（4）上；阀板件（6）固定在冲压箱（1）上；阀板件（6）连接有浮阀（7），浮阀（7）前端通过连线（8）连接到推压板（4）上；阀板件（6）的出水管（6.5）连接冲洗管（10），冲洗管（10）的冲管安插在插管架（1.5）上。
2.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述冲压箱（1）为方形，其两侧为侧箱壁（1.1），后部为后箱壁（1.2），后箱壁（1.2）高出侧箱壁（1.1）形成隔离板（1.3），所述隔离板（1.3）用于防止冲压箱（1）内的水溅到气缸（3）；两个侧箱壁（1.1）上设置有插管架（1.5）；冲压箱（1）前部设置有集液箱（1.4），集液箱（1.4）与冲压箱（1）内侧通过滤孔（1.8）连通，集液箱（1.4）底部设置有出水口（1.15）；集液箱（1.4）与插管架（1.5）中间安装绵框（5），方形离子绵（9）安装在绵框（5）内；冲压箱（1）靠近集液箱（1.4）底部设置向下凹陷；冲压箱（1）底部设置有滑板（1.7），滑板鞋（1.7）前后分别开设有前回流孔（1.9）与后回流孔（1.10）；前回流孔（1.9）与集液箱（1.4）之间设置有向下的固定槽（1.11），用于固定绵框（5）；前回流孔（1.9）与后回流孔（1.10）的底部分别设置有弧形的导流板（1.12）；冲压箱（1）的底部设置有箱斗（1.13）；所述箱斗（1.13）的底部设置有出渣阀（1.14）；所述冲压箱（1）的底部外侧设置有支撑块（1.6）。
3.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述支架（2）包括支架腿（2.1）与支架框（2.2），支架框（2.2）用于架设支撑块（1.6），对冲压箱（1）起到支撑作用。
4.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述气缸（3）主体为缸体（3.1），其中间安装有气动杆（3.2），气动杆（3.2）前端设置有杆头（3.3）；所述杆头（3.3）连接推压板（4）上；气缸（3）水平安装在后箱壁（1.2）上。
5.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述推压板（4）的主体为压板体（4.1），其上部设置有连杆头（4.2），用于连接杆头（3.3）；连杆头（4.2）通过板头筋（4.3）进一步加固在压板体（4.1）上，板头筋（4.3）一侧的压板体（4.1）上设置有连绳钮（4.4），用于固定连线（8）的一端；压板体（4.1）的底部分别设置有封板（4.5），所述封板（4.5）用于封堵前回流孔（1.9）；封板（4.5）通过板筋（4.6）与压板体（4.1）加固。
6.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述绵框（5）的主体为框板（5.1），所述框板（5.1）上设置有板框孔（5.2），板框孔（5.2）与滤孔（1.8）相对应；框板（5.1）顶部开设有提拉口（5.3），便于绵框（5）在冲压箱（1）内的拆装；框板（5.1）上部两侧连接半环状的收绵套（5.4），所述收绵套（5.4）用于固定离子绵（9）；框板（5.1）的底部设置有弯折的板钩（5.5）；所述板钩（5.5）用于钩拖离子绵（9）。
7.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述阀板件（6）包括固定板（6.1），固定板（6.1）上开设有螺孔，固定板（6.1）和气缸（3）在后箱壁（1.2）两侧通过螺丝（11）安装在后箱壁（1.2）上；固定板（6.1）的一端设置有阀块（6.2），阀块（6.2）两端分别设置有入水管（6.4）和出水管（6.5），阀块（6.2）上设置有阀钮（6.3），所述阀钮（6.3）连接浮阀（7）。
8.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述浮阀（7）主体为浮球（7.1）；浮球（7.1）后端连接有球杆（7.2），前端设置有球线钮（7.3），所述球线钮（7.3）连接连线（8）；球杆（7.2）的另一端设置有杆钮（7.4）；所述杆钮（7.4）连接到阀钮（6.3）上，用于启动阀钮（6.3）以控制水的开关。
9.根据权利要求1所述的一种离子化海绵的污水冲压深度处理器，其特征在于，所述冲洗管（10）包括连接管（10.1）、连冲管（10.2）、冲管（10.3）；所述连冲管（10.2）下部设置有若干冲洗管（10.3），连冲管（10.2）的一侧连通连接管（10.1）；连接管（10.1）连接到出水管（6.5）。
发明内容

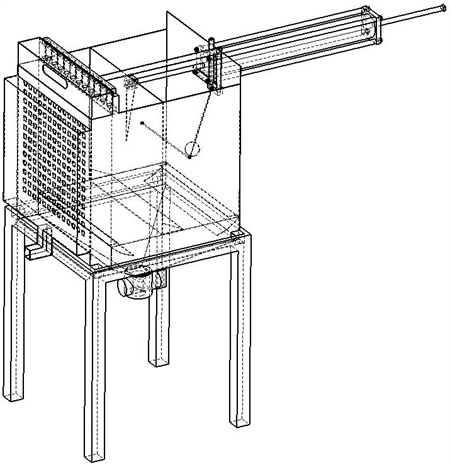

针对存在的上述技术问题，本发明在上述专利结构的基础上，设计了一种离子化海绵的污水冲压深度处理器。所述处理器包括冲压箱1，支架2、气缸3、推压板4、绵框5、阀板件6、浮阀7、连线8、离子绵9、冲洗管10；冲压箱1支撑在支架2上，推压板4设置在在冲压箱1内；冲压箱1的一侧安装有气缸3，所述气缸3连接到推压板4上；阀板件6固定在冲压箱1上；阀板件6连接有浮阀7，浮阀7前端通过连线8连接到推压板4上；阀板件6的出水管6.5连接冲洗管10，冲洗管10的冲管安插在插管架1.5上。
冲压箱1为方形，其两侧为侧箱壁1.1，后部为后箱壁1.2，后箱壁1.2高出侧箱壁1.1形成隔离板1.3，所述隔离板1.3用于防止冲压箱1内的水溅到气缸3；两个侧箱壁1.1上设置有插管架1.5；冲压箱1前部设置有集液箱1.4，集液箱1.4与集液箱1.4内侧通过滤孔1.8连通，集液箱1.4底部设置有出水口1.15；集液箱1.4与插管架1.5中间安装绵框5，方形离子绵9安装在绵框5内；冲压箱1靠近集液箱1.4底部设置向下凹陷。冲压箱1底部设置有滑板1.7，滑板1.7前后分别开设有前回流孔1.9与后回流孔1.10；前回流孔1.9与集液箱1.4之间设置有向下的固定槽1.11，用于固定绵框5；前回流孔1.9与后回流孔1.10的底部分别设置有弧形的导流板1.12；冲压箱1的底部设置有箱斗1.13；所述箱斗1.13的底部设置有出渣阀1.14；所述冲压箱1的底部外侧设置有支撑块1.6。
所述支架2包括支架腿2.1与支架框2.2，支架框2.2用于架设支撑块1.6，对冲压箱1起到支撑作用。
所述气缸3主体为缸体3.1，其中间安装有气动杆3.2，气动杆3.2前端设置有杆头3.3；所述杆头3.3连接推压板4上；气缸3水平安装在后箱壁1.2上。
所述推压板4的主体为压板体4.1，其上部设置有连杆头4.2，用于连接杆头3.3；连杆头4.2通过板头筋4.3进一步加固在压板体4.1上，板头筋4.3一侧的压板体4.1上设置有连绳钮4.4，用于固定连线8的一端；压板体4.1的底部分别设置有封板4.5，所述封板4.5用于封堵前回流孔1.9；封板4.5通过板筋4.6与压板体4.1加固。
所述绵框5的主体为框板5.1，所述框板5.1上设置有板框孔5.2，板框孔5.2与滤孔1.8相对应；框板5.1顶部开设有提拉口5.3，便于绵框5在冲压箱1内的拆装；框板5.1上部两侧连接半环状的收绵套5.4，所述收绵套5.4用于固定离子绵9；框板5.1的底部设置有弯折的板钩5.5；所述板钩5.5用于钩拖离子绵9。
所述板阀件6包括固定板6.1，固定板6.1上开设有螺孔，固定板6.1和气缸3在后箱壁1.2两侧通过螺丝11安装在后箱壁1.2上；固定板6.1的一端设置有阀块6.2，阀块6.2两端分别设置有入水管6.4和出水管6.5，阀块6.2上设置有阀钮6.3，所述阀钮6.3连接浮阀7。
所述浮阀7主体为浮球7.1；浮球7.1后端连接有球杆7.2，前端设置有球线钮7.3，所述球线钮7.3连接连线8；球杆7.2的另一端设置有杆钮7.4；所述杆钮7.4连接到阀钮6.3上，用于启动阀钮6.3以控制水的开关。
所述冲洗管10包括连接管10.1、连冲管10.2、冲管10.3；所述连冲管10.2下部设置有若干冲洗管10.3，连冲管10.2的一侧连通连接管10.1；连接管10.1连接到出水管6.5。
前回流孔1.9与后回流孔1.10的长度小于滑板1.7的宽度；封板4.5的宽度大于前回流孔1.9的宽度；压板体4.1的宽度大于前回流孔1.9的宽度，在推压板4将离子绵9压缩后封板4.5仍能够封堵前回流孔1.9，且不会卡在前回流孔1.9以及固定槽1.11内。
推压板4的压板体4.1前面与前回流孔1.9的靠近气缸3一侧开口边沿平齐状态时，推压板4拉动连线8使得浮阀7被拉起，此时，浮阀7不具有开启阀钮6.3的作用；所属平齐状态到推压板4将离子绵9压缩，浮阀7均不具有开启阀钮6.3的作用。当推压板4的压板体4.1在前回流孔1.9与后回流孔1.10之间时，浮阀7受到液面高度的控制来开启阀钮6.3。
在浮阀7处于水平状态时，气动杆3.2回拉推压板4程度以不接触浮阀7为准。
本发明的有益技术效果为：现结合技术特征和技术效果对本申请的各个发明点进一步阐述：（1）本发明中冲管设置在海绵的侧上部，冲管对海绵上的存留污染物进行径向冲洗；这会导致推压板在按压离子绵的过程中，冲洗管的水可能冲到推压板上，从而使得水溅出冲压箱；在此，本发明在浮阀一端连接到后箱壁上，另一端连接连线，连线连接推压板；通过该设计可以防止水溅出冲压箱。（2）本研究在滑板上设置有前回流孔与后回流孔，推压板在向离子绵移动过程中，中间的液体会通过前回流孔进入箱斗，箱斗内的液体又通过后回流孔进入到滑板上侧；推压板回撤后，推压板与后箱壁之间的液体又通过后回流孔进入到箱斗，箱斗内的液体又通过前回流孔进入到推压板与离子绵之间；同时前回流孔与后回流孔下部均设置有导流板，导流板之间有一定的距离，液体在反复回流过程中，液体中的颗粒物质在重力作用下沉淀到箱斗底部，颗粒残渣可以通过出渣阀卸载清除。（3）本申请通过推压板和冲洗管两种方式冲洗离子绵表面的残渣；进水与挤压离子绵过程都进行冲洗；两者之间相互不冲突，能够延长离子绵的使用时间，提高离子绵的过滤速度。（4）本发明推压板底部设置有封板，封板宽度大于前回流孔，在推压板对离子绵按压时，封板依然封堵前回流孔；防止由于前回流孔与固定槽的设计使得推压板被卡住，使得装置能够顺利过滤。
（发明人：蒋文明;邵正蓉;陈静霞;李芳;明德坤）
