公布日：2024.03.12
申请日：2024.01.08
分类号：C02F3/02(2023.01)I;C02F11/00(2006.01)I
摘要
本发明涉及污水处理技术领域，尤其是一种连续流好氧颗粒污泥污水生物处理装置，包括池体：在所述池体内设置有处理装置；所述处理装置包括吸附区搅拌器、吸附混合区、厌氧区、缺氧区和好氧区、好氧区搅拌器，出水通过上部过水孔洞流入厌氧区；缺氧区中部设有混合液回流管，同时设有双曲面搅拌器，缺氧区上部出水设置通过出水孔与好氧区连接；好氧区内设有管式曝气系统、沉淀分离装置和混合液回流泵，出水通过上部出水管流入下一处理单元。本发明在好氧池内形成稳定的内循环，好氧颗粒污泥技术能同步脱氮除磷，节省50％～75％的占地面积和20％～25％的运行费用。
权利要求书

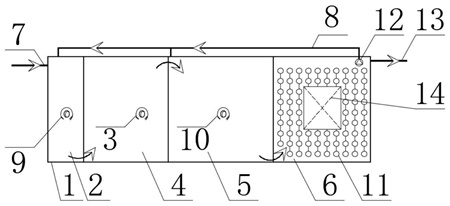

1.一种连续流好氧颗粒污泥污水生物处理装置，包括池体(1)，其特征在于：在所述池体(1)内设置有处理装置；所述处理装置包括吸附区搅拌器(9)、吸附混合区(2)、厌氧区(4)、缺氧区(5)和好氧区(6)、好氧区搅拌器(10)，出水通过上部过水孔洞流入厌氧区(4)；厌氧区(4)内设有搅拌器避免污泥沉积板结，厌氧区(4)通过底部过水孔与缺氧区(5)联通；缺氧区(5)中部设有混合液回流管(8)，同时设有双曲面搅拌器，缺氧区(5)上部出水设置通过出水孔与好氧区(6)连接；好氧区(6)内设有管式曝气系统、沉淀分离装置(14)和混合液回流泵(12)，出水通过上部出水管(13)流入下一处理单元。
2.根据权利要求1所述的一种连续流好氧颗粒污泥污水生物处理装置，其特征在于：吸附混合区(2)底部连接有进水管(7)和污泥回流管，吸附混合区(2)内设有双曲面搅拌器，充分混合原水和回流泥水混合液。
3.根据权利要求2所述的一种连续流好氧颗粒污泥污水生物处理装置，其特征在于：厌氧区(4)内设有双曲面搅拌器，双曲面搅拌器采用周期性运行方式，避免活性污泥长时间沉积板结，厌氧区(4)同时可以转换部分有机物为不饱和脂肪酸，同时释放磷酸盐。
4.根据权利要求3所述的一种连续流好氧颗粒污泥污水生物处理装置，其特征在于：缺氧区(5)内设有双曲面搅拌器混合进水与硝化混合液，微生物发生反硝化脱氮和同步脱氮除磷反应，工艺脱氮除磷效果好。
5.根据权利要求4所述的一种连续流好氧颗粒污泥污水生物处理装置，其特征在于：好氧区(6)底部设有管式曝气器(11)，主要满足好氧除磷以及硝化反应需求，出水设置混合液回流泵(12)，将硝化混合液回流至缺氧区(5)。
6.根据权利要求1或2任意一项所述的连续流好氧颗粒污泥污水生物处理装置，其特征在于：吸附混合区(2)停留时间控制为0.5h以内，溶解氧控制在0.5mg/L以下，利用微生物物理和生物吸附作用，将有机物吸附。
7.根据权利要求1或3任意一项所述的连续流好氧颗粒污泥污水生物处理装置，其特征在于：厌氧区(4)搅拌器(3)为周期性启停，能耗低，更容易形成深度厌氧环境；厌氧区(4)污泥龄不少于5天，氧化还原电位≤-300mv。厌氧区(4)微生物将有机物分解为氨基酸等储存体内，同时产生释磷现象，为缺氧区(5)反硝化除磷以及好氧吸磷提供能源。
8.根据权利要求1或4任意一项所述的连续流好氧颗粒污泥污水生物处理装置，其特征在于：缺氧区(5)溶解氧小于0.5mg/L，缺氧区(5)发生反硝化反应和反硝化除磷，缺氧区(5)氧化还原电位介于0～-100mv。
9.根据权利要求1和5任意一项所述的连续流好氧颗粒污泥污水生物处理装置，其特征在于：好氧区(6)设有管式曝气系统，所述曝气系统从进水端至出水端设置为多级渐减曝气方式，运行能耗低。
10.根据权利要求1所述的连续流好氧颗粒污泥污水生物处理装置，其特征在于：好氧区(6)中间设有沉淀分离装置(14)，无需额外增设沉淀装置，节省占地，好氧区(6)溶解氧控制范围为1-3mg/L，同时内外回流合二为一，分别输送至吸附混合区(2)和缺氧区(5)，输送比例为1:3。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种连续流好氧颗粒污泥污水生物处理装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种连续流好氧颗粒污泥污水生物处理装置，包括池体：在所述池体内设置有处理装置；
所述处理装置包括吸附区搅拌器、吸附混合区、厌氧区、缺氧区和好氧区、好氧区搅拌器，出水通过上部过水孔洞流入厌氧区；
厌氧区内设有搅拌器避免污泥沉积板结，厌氧区通过底部过水孔与缺氧区联通；
缺氧区中部设有混合液回流管，同时设有双曲面搅拌器，缺氧区上部出水设置通过出水孔与好氧区连接；
好氧区内设有管式曝气系统、沉淀分离装置和混合液回流泵，出水通过上部出水管流入下一处理单元。
优选的，所述吸附混合区底部连接有进水管和污泥回流管，吸附混合区内设有双曲面搅拌器，充分混合原水和回流泥水混合液。
优选的，所述厌氧区内设有双曲面搅拌器，双曲面搅拌器采用周期性运行方式，避免活性污泥长时间沉积板结，厌氧区同时可以转换部分有机物为不饱和脂肪酸，同时释放磷酸盐。
优选的，所述缺氧区内设有双曲面搅拌器混合进水与硝化混合液，微生物发生反硝化脱氮和同步脱氮除磷反应，工艺脱氮除磷效果好。
优选的，所述好氧区底部设有管式曝气器，主要满足好氧除磷以及硝化反应需求，出水设置混合液回流泵，将硝化混合液回流至缺氧区。
优选的，所述吸附混合区停留时间控制为0.5h以内，溶解氧控制在0.5mg/L以下，利用微生物物理和生物吸附作用，将有机物吸附。
优选的，所述厌氧区搅拌器为周期性启停，能耗低，更容易形成深度厌氧环境；厌氧区污泥龄不少于5天，氧化还原电位≤-300mv，厌氧区微生物将有机物分解为氨基酸等储存体内，同时产生释磷现象，为缺氧区反硝化除磷以及好氧吸磷提供能源。
优选的，所述缺氧区溶解氧小于0.5mg/L，缺氧区发生反硝化反应和反硝化除磷，缺氧区氧化还原电位介于0～-100mv
优选的，所述好氧区设有管式曝气系统，所述曝气系统从进水端至出水端设置为多级渐减曝气方式，运行能耗低。
优选的，所述好氧区中间设有沉淀分离装置，无需额外增设沉淀装置，节省占地，好氧区溶解氧控制范围为1-3mg/L，同时内外回流合二为一，分别输送至吸附混合区和缺氧区，输送比例为1:3。
本发明提出的一种连续流好氧颗粒污泥污水生物处理装置，有益效果在于：该连续流好氧颗粒污泥污水生物处理装置，系统在好氧池内设置沉淀分离装置进行固液气三相分离，好氧池底部由于曝气和缺氧池出水产生推动力使混合液向上流动，与沉淀装置的挡板碰撞，然后被挡板推回并向各个方向散开，气体通过挡板与好氧池壁间的气-液平面逸散到空气中，混合液则只能向下运动，在好氧池内形成稳定的内循环，好氧颗粒污泥技术能同步脱氮除磷，节省50％～75％的占地面积和20％～25％的运行费用。
（发明人：杨日剑;刘矿州;陈祥宏;杨小娟;高秀久）
