公布日：2023.09.22
申请日：2023.07.07
分类号：C02F3/20(2023.01)I;C02F3/00(2023.01)I
摘要
本发明涉及工业污水处理的技术领域，具体涉及利用生活污水污泥吸附工业废水的装置，包括反应器，反应器的底端固定连接有排出结构，反应器的表面固定连接有曝气机构，排出结构包括有固定连接的底座主体和安装底座，底座主体的内部嵌入设置有排出座主体，排出座主体的底端固定连接有配套设置的排出筒和排出头，排出座主体的外侧固定连接有轴体结构，曝气机构的底端固定连接有曝气管道。通过驱动轴达到带动排出座主体整体在排出污泥的时候进行角度调节，保证污泥排出之后在外部工业吸附池中的均匀散步性，通过底部的排出筒和排出头达到分散排出的效果，有利于和外部工业吸附池中的工业废水均匀接触。
权利要求书

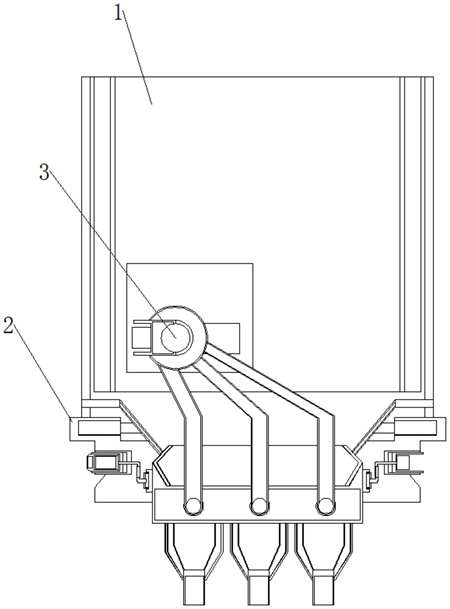

1.利用生活污水污泥吸附工业废水的装置，包括反应器（1），其特征在于：反应器（1）的底端固定连接有排出结构（2），反应器（1）的表面固定连接有曝气机构（3），排出结构（2）包括有固定连接的底座主体（5）和安装底座（6），底座主体（5）的内部嵌入设置有排出座主体（7），且底座主体（5）整体呈梯形设置，底端呈开放设置，排出座主体（7）的底端固定连接有配套设置的排出筒（9）和排出头（10），排出座主体（7）的外侧固定连接有轴体结构（8），曝气机构（3）的底端固定连接有曝气管道（4），排出座主体（7）的正面固定连接有对接管（12），排出座主体（7）的顶端固定连接有连接罩体（11），轴体结构（8）包括有固定板（13）和驱动轴（14），固定板（13）同时贴合排出座主体（7）侧面连接。
2.根据权利要求1所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述排出座主体（7）整体呈梯形设置。
3.根据权利要求1所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述连接罩体（11）沿排出座主体（7）的顶部边缘包围设置。
4.根据权利要求3所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述连接罩体（11）整体设置为塑胶罩体，表面设置为横向波形褶皱层，且连接罩体（11）和反应器（1）底端排出口固定套接。
5.根据权利要求1所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述排出筒（9）呈倒梯形筒体设置，和排出座主体（7）底部相通设置，底端和排出头（10）呈收口设置，排出头（10）设置为扁平状出料头。
6.根据权利要求5所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述排出筒（9）和排出头（10）配套设置三组。
7.根据权利要求1所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述驱动轴（14）整体呈“Z”状设置，设置两组，连接排出座主体（7）的同时外端活动贯穿底座主体（5）向外延伸设置。
8.根据权利要求1所述的利用生活污水污泥吸附工业废水的装置，其特征在于：所述曝气管道（4）同时和对接管（12）连接，通过对接管（12）和排出筒（9）相通连接，对接管（12）对应排出筒（9）设置三组。
9.根据权利要求1-8任一所述的利用生活污水污泥吸附工业废水的装置，其特征在于，还包括利用生活污水污泥吸附工业废水的装置的使用方法，该方法包括以下步骤：S1，反应器（1）处理的剩余污泥集中设置在排出座主体（7）中，排出座主体（7）底部的排出筒（9）和排出头（10）对其分散排出，便于和外部工业吸附池中的工业废水均匀接触；S2，转动驱动轴（14），调节排出座主体（7）的倾斜角度，保证污泥排出之后在外部工业吸附池中的均匀散步性；S3，污泥排放后，曝气机构（3）配合曝气管道（4）输送曝气气体，排出筒（9）和排出头（10）从外部工业吸附池上方对工业废水和污泥的混合进行曝气，配合外部工业吸附池原有的底部曝气机构保证全面有效的曝气效果。
发明内容
针对现有技术中的缺陷，本发明提供的利用生活污水污泥吸附工业废水的装置，能够保证生活污水处理完毕污泥的均匀排出，保证后续工业废水的均匀接触混合，同时反应过程中，设置曝气机构，配合原有的曝气结构保证污泥中菌胶团对工业废水的吸附活性，增强反应。
为了解决上述技术问题，本发明提出以下技术方案：利用生活污水污泥吸附工业废水的装置，包括反应器，反应器的底端固定连接有排出结构，反应器的表面固定连接有曝气机构，排出结构包括有固定连接的底座主体和安装底座，底座主体的内部嵌入设置有排出座主体，且底座主体整体呈梯形设置，底端呈开放设置，排出座主体的底端固定连接有配套设置的排出筒和排出头，排出座主体的外侧固定连接有轴体结构，曝气机构的底端固定连接有曝气管道，排出座主体的正面固定连接有对接管，排出座主体的顶端固定连接有连接罩体，轴体结构包括有固定板和驱动轴，固定板同时贴合排出座主体侧面连接.进一步的，排出座主体整体呈梯形设置。
进一步的，连接罩体沿排出座主体的顶部边缘包围设置。
进一步的，连接罩体整体设置为塑胶罩体，表面设置为横向波形褶皱层，且连接罩体和反应器底端排出口固定套接。
进一步的，排出筒呈倒梯形筒体设置，和排出座主体底部相通设置，底端和排出头呈收口设置，排出头设置为扁平状出料头。
进一步的，排出筒和排出头配套设置三组，且排出筒内置单独控制阀门。
进一步的，驱动轴整体呈“Z”状设置，设置两组，连接排出座主体的同时外端活动贯穿底座主体向外延伸设置。
进一步的，曝气管道同时和对接管连接，通过对接管和排出筒相通连接，对接管对应排出筒设置三组。
进一步的，还包括利用生活污水污泥吸附工业废水的装置的使用方法，该方法包括以下步骤：S1，反应器处理的剩余污泥集中设置在排出座主体中，排出座主体底部的排出筒和排出头对其分散排出，便于和外部工业吸附池中的工业废水均匀接触；S2，转动驱动轴，调节排出座主体的倾斜角度，保证污泥排出之后在外部工业吸附池中的均匀散步性；S3，污泥排放后，曝气机构配合曝气管道输送曝气气体，排出筒和排出头从外部工业吸附池上方对工业废水和污泥的混合进行曝气，配合外部工业吸附池原有的底部曝气机构保证全面有效的曝气效果。
由上述技术方案可知，本发明的有益效果：本发明，排出座主体整体进行角度调节的时候，通过连接罩体达到保持排出座主体和反应器底端排出口的密封性，避免淤泥排出泄露。
本发明，通过驱动轴达到带动排出座主体整体在排出污泥的时候进行角度调节，保证污泥排出之后在外部工业吸附池中的均匀散步性，通过底部的排出筒和排出头达到分散排出的效果，有利于和外部工业吸附池中的工业废水均匀接触。
本发明，通过排出筒和曝气管道达到对外部工业吸附池中的废水进行曝气处理的效果，曝气过程中，通过原有底部的曝气结构配合顶部位置的排出筒达到双重曝气的效果，有效全面的增强外部工业吸附池中污泥菌胶团的吸附活性。
（发明人：骆劲松;吴冬飞;李瑞鹏;刘润智;张加娟）
