公布日：2023.08.15
申请日：2023.07.03
分类号：C02F3/30(2023.01)I
摘要
本发明公开了带综合管廊结构布置的生物反应池，包括两组对称布置的生物池，两组生物池之间设有综合管廊结构；综合管廊结构内布设有空气管、除臭风管和污泥回流管；污泥回流管穿过综合管廊结构的侧壁与相应的生物池的厌氧池和好氧池连接；空气管和除臭风管通过与综合管廊结构水平相交的管沟接入好氧池。本发明的应用能够对生物池内各类管线更加合理有效的进行敷设，简化现有生物池复杂的运维工作，实时监控各类管线。
权利要求书
1.带综合管廊结构布置的生物反应池，包括两组对称布置的生物池；其特征在于，两组所述生物池之间设有综合管廊结构；所述综合管廊结构内布设有空气管(8)、除臭风管和污泥回流管；所述污泥回流管穿过所述综合管廊结构的侧壁与相应的所述生物池的厌氧池(1)和好氧池(3)连接；所述空气管(8)和所述除臭风管通过与所述综合管廊结构水平相交的管沟接入所述好氧池(3)。
2.根据权利要求1所述的带综合管廊结构布置的生物反应池，其特征在于，每一所述生物池均包括依次连接的厌氧池(1)、缺氧池(2)和好氧池(3)。
3.根据权利要求2所述的带综合管廊结构布置的生物反应池，其特征在于，所述污泥回流管包括内回流管线和外回流管线；所述外回流管线为用于污泥回流的回流箱涵(5)，设置在所述综合管廊结构与每一所述生物池相邻的侧壁靠近底部的位置，在所述综合管廊结构靠近底部的位置穿过相应的侧壁接入所述缺氧池(2)；所述内回流管线为混合液回流管(4)，设置在所述综合管廊结构与每一所述生物池相邻的侧壁位于相应的所述外回流管线上方的位置，在所述综合管廊结构靠近底部的位置穿过相应的侧壁接入所述厌氧池(1)。
4.根据权利要求3所述的带综合管廊结构布置的生物反应池，其特征在于，每一所述混合液回流管(4)的直径均为1000毫米；每一所述回流箱涵(5)的横截面尺寸均为1000毫米×2000毫米。
5.根据权利要求3所述的带综合管廊结构布置的生物反应池，其特征在于，所述混合液回流管(4)与混合液回流泵(6)连接；所述回流箱涵(5)与污泥回流泵(7)连接。
6.根据权利要求1所述的带综合管廊结构布置的生物反应池，其特征在于，所述空气管(8)从鼓风机房埋地接入所述综合管廊结构，敷设于所述综合管廊结构的顶部；所述综合管廊结构与相应的所述好氧池(3)相邻的侧壁设有用于穿过相应的所述空气管(8)的预留孔(9)。
7.根据权利要求6所述的带综合管廊结构布置的生物反应池，其特征在于，所述空气管(8)通过吊架固定在所述综合管廊结构的顶部。
8.根据权利要求6所述的综合管廊结构布置的生物反应池，其特征在于，所述空气管(8)的管径为700毫米。

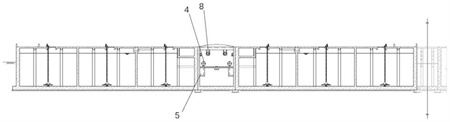

9.根据权利要求1所述的带综合管廊结构布置的生物反应池，其特征在于，所述综合管廊结构为通过隔板上下分隔的双层结构；所述污泥回流管的内回流管线和外回流管线，即混合液回流管(4)和回流箱涵(5)分别设置在所述隔板的下面和上面；所述空气管(8)位于所述双层结构中的顶层的顶部的下面。
发明内容
有鉴于现有技术的上述缺陷，本发明提供带综合管廊结构布置的生物反应池，实现的目的是能够对生物池内各类管线更加合理有效的进行敷设，简化现有生物池复杂的运维工作，实时监控各类管线。
为实现上述目的，本发明公开了带综合管廊结构布置的生物反应池，包括两组对称布置的生物池，两组所述生物池之间设有综合管廊结构；
所述综合管廊结构内布设有空气管、除臭风管和污泥回流管；
所述污泥回流管穿过所述综合管廊结构的侧壁与相应的所述生物池的厌氧池和好氧池连接；
所述空气管和所述除臭风管通过与所述综合管廊结构水平相交的管沟接入所述好氧池。
优选的，每一所述生物池均包括依次连接的厌氧池、缺氧池和好氧池。
更优选的，所述污泥回流管包括内回流管线和外回流管线；
所述外回流管线为用于污泥回流的回流箱涵，设置在所述综合管廊结构与每一所述生物池相邻的侧壁靠近底部的位置，在所述综合管廊结构靠近底部的位置穿过相应的侧壁接入所述缺氧池；
所述内回流管线为混合液回流管，设置在所述综合管廊结构与每一所述生物池相邻的侧壁位于相应的所述外回流管线上方的位置，在所述综合管廊结构靠近底部的位置穿过相应的侧壁接入所述厌氧池。
更优选的，每一所述混合液回流管的直径均为1000毫米；每一所述回流箱涵的横截面尺寸均为1000毫米×2000毫米。
更优选的，所述混合液回流管与混合液回流泵连接；所述回流箱涵与污泥回流泵连接。
优选的，所述空气管从鼓风机房埋地接入所述综合管廊结构，敷设于所述综合管廊结构的顶部；
所述综合管廊结构与相应的所述好氧池相邻的侧壁设有用于穿过相应的所述空气管的预留孔。
更优选的，所述空气管通过吊架固定在所述综合管廊结构的顶部。
更优选的，所述空气管的管径为700毫米。
优选的，所述综合管廊结构为通过隔板上下分隔的双层结构；
所述污泥回流管的内回流管线和外回流管线，即混合液回流管和回流箱涵分别设置在所述隔板的上面和下面；
所述空气管位于所述双层结构中的顶层的顶部的下面。
本发明的有益效果：
本发明的应用能够对生物池内各类管线更加合理有效的进行敷设，简化现有生物池复杂的运维工作，实时监控各类管线。
（发明人：高原;王晓璐;彭香葱;徐率先;谢勇）
