公布日：2023.10.03
申请日：2023.06.27
分类号：B09B3/00(2022.01)I;B09B3/38(2022.01)I;B09B3/32(2022.01)I;B09B3/70(2022.01)I
摘要
本发明涉及一种污泥垃圾分离处理装置。本发明的有益效果是：包括出料室、清搅组件、次级分离室、滤块筛和初筛室，出料室上固接有次级分离室，次级分离室上设置有清搅组件，滤块筛固接在次级分离室的上端，初筛室固接在滤块筛的上端，由初筛室到次级分离室再到出料室能率出的污泥颗粒度由大到小。1、能够进行对污泥中的颗粒度不同的在杂质进行分离。2、直接去除分离过程中的大部分水，便于后续固化操作。
权利要求书

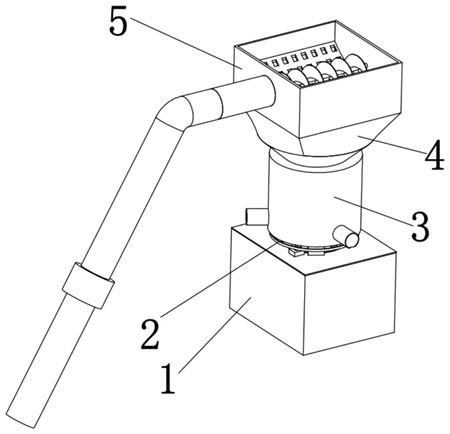

1.一种污泥垃圾分离处理装置，其特征在于：包括出料室(1)、清搅组件(2)、次级分离室(3)、滤块筛(4)和初筛室(5)，出料室(1)上固接有次级分离室(3)，次级分离室(3)上设置有清搅组件(2)，滤块筛(4)固接在次级分离室(3)的上端，初筛室(5)固接在滤块筛(4)的上端，由初筛室(5)到次级分离室(3)再到出料室(1)能率出的污泥颗粒度由大到小。
2.根据权利要求1所述的一种污泥垃圾分离处理装置，其特征在于：所述的清搅组件(2)包括同步齿轮(21)、推升螺线叶片(22)和传动齿形带(23)，多个同步齿轮(21)通过传动齿形带(23)传动，多个推升螺线叶片(22)分别固接在多个同步齿轮(21)上，多个同步齿轮(21)中的一个外接有动力源。
3.根据权利要求2所述的一种污泥垃圾分离处理装置，其特征在于：所述的次级分离室(3)包括次级分离室外壳(31)、分离内胆(32)、分离孔(33)、固定架(34)、伸缩升降护罩(35)、转动搅拌轴(37)、搅拌遮挡板(38)和排出管(320)，多个推升螺线叶片(22)均转动连接在次级分离室外壳(31)，分离内胆(32)固接在次级分离室外壳(31)上，分离内胆(32)上设置多个分离孔(33)，固定架(34)固接在次级分离室外壳(31)上，伸缩升降护罩(35)固接在固定架(34)上，伸缩升降护罩(35)的上端固接在搅拌遮挡板(38)上，多个转动搅拌轴(37)均转动连接在搅拌遮挡板(38)上，多个排出管(320)均固接在次级分离室外壳(31)上，搅拌遮挡板(38)底部设置有多个分离孔阻挡板(381)。
4.根据权利要求3所述的一种污泥垃圾分离处理装置，其特征在于：多个所述的转动搅拌轴(37)上均固接有多个齿轮轴(39)，多个齿轮轴(39)通过传动齿形带(312)传动，多个齿轮轴(39)转动连接在搅拌遮挡板(38)上。
5.根据权利要求4所述的一种污泥垃圾分离处理装置，其特征在于：多个所述的齿轮轴(39)上设置有多个传动锥齿轮(310)，多个传动锥齿轮(310)间隔设置在多个齿轮轴(39)上。
6.根据权利要求5所述的一种污泥垃圾分离处理装置，其特征在于：多个所述的传动锥齿轮(310)均与驱动锥齿轮(311)啮合传动，传动锥齿轮(310)固接在驱动电机(313)的输出轴上。
7.根据权利要求6所述的一种污泥垃圾分离处理装置，其特征在于：所述的次级分离室(3)还包括升降液压杆(351)，升降液压杆(351)固接在固定架(34)上，升降液压杆(351)位于伸缩升降护罩(35)中，驱动电机(313)固接在升降液压杆(351)的上端。
8.根据权利要求7所述的一种污泥垃圾分离处理装置，其特征在于：所述的初筛室(5)包括初筛箱(51)、电机(52)、搅动叶片(53)、上料泵(55)、泵料管(56)和弧形初筛板(57)，电机(52)固接在初筛箱(51)上，搅动叶片(53)转动连接在初筛箱(51)上，电机(52)固接在初筛箱(51)上，泵料管(56)固接在初筛箱(51)上，泵料管(56)上固接有上料泵(55)，弧形初筛板(57)固接在初筛箱(51)上，弧形初筛板(57)位于搅动叶片(53)的正下方。
9.根据权利要求8所述的一种污泥垃圾分离处理装置，其特征在于：所述的泵料管(56)的底部端头内设置有阻挡滤网。
10.根据权利要求9所述的一种污泥垃圾分离处理装置，其特征在于：所述的滤块筛(4)包括中段连架(41)、初滤网(42)、振筛电机(43)和凸轮(44)，中段连架(41)的上下两端分别固接在初筛箱(51)和次级分离室外壳(31)上，振筛电机(43)固接在初滤网(42)上，初滤网(42)固接在中段连架(41)上，凸轮(44)固接在振筛电机(43)的输出轴上。
发明内容
针对现有技术中的问题，本发明提供了一种污泥垃圾分离处理装置。
本发明解决其技术问题所采用的技术方案是：
一种污泥垃圾分离处理装置，包括出料室、清搅组件、次级分离室、滤块筛和初筛室，出料室上固接有次级分离室，次级分离室上设置有清搅组件，滤块筛固接在次级分离室的上端，初筛室固接在滤块筛的上端，由初筛室到次级分离室再到出料室能率出的污泥颗粒度由大到小。
具体的，所述的清搅组件包括同步齿轮、推升螺线叶片和传动齿形带，多个同步齿轮通过传动齿形带传动，多个推升螺线叶片分别固接在多个同步齿轮上，多个同步齿轮中的一个外接有动力源。
具体的，所述的次级分离室包括次级分离室外壳、分离内胆、分离孔、固定架、伸缩升降护罩、转动搅拌轴、搅拌遮挡板和排出管，多个推升螺线叶片均转动连接在次级分离室外壳，分离内胆固接在次级分离室外壳上，分离内胆上设置多个分离孔，固定架固接在次级分离室外壳上，伸缩升降护罩固接在固定架上，伸缩升降护罩的上端固接在搅拌遮挡板上，多个转动搅拌轴均转动连接在搅拌遮挡板上，多个排出管均固接在次级分离室外壳上，搅拌遮挡板底部设置有多个分离孔阻挡板。
具体的，多个所述的转动搅拌轴上均固接有多个齿轮轴，多个齿轮轴通过传动齿形带传动，多个齿轮轴转动连接在搅拌遮挡板上。
具体的，多个所述的齿轮轴上设置有多个传动锥齿轮，多个传动锥齿轮间隔设置在多个齿轮轴上。
具体的，多个所述的传动锥齿轮均与驱动锥齿轮啮合传动，传动锥齿轮固接在驱动电机的输出轴上。
具体的，所述的次级分离室还包括升降液压杆，升降液压杆固接在固定架上，升降液压杆位于伸缩升降护罩中，驱动电机固接在升降液压杆的上端。
具体的，所述的初筛室包括初筛箱、电机、搅动叶片、上料泵、泵料管和弧形初筛板，电机固接在初筛箱上，搅动叶片转动连接在初筛箱上，电机固接在初筛箱上，泵料管固接在初筛箱上，泵料管上固接有上料泵，弧形初筛板固接在初筛箱上，弧形初筛板位于搅动叶片的正下方。
具体的，所述的泵料管的底部端头内设置有阻挡滤网。
具体的，所述的滤块筛包括中段连架、初滤网、振筛电机和凸轮，中段连架的上下两端分别固接在初筛箱和次级分离室外壳上，振筛电机固接在初滤网上，初滤网固接在中段连架上，凸轮固接在振筛电机的输出轴上。
本发明的有益效果是：
(1)能够进行对污泥中的颗粒度不同的在杂质进行分离。
(2)直接去除分离过程中的大部分水，便于后续固化操作。
（发明人：夏玉坤;王成;钱志江;金喆浩;柳秀文;章燕冰）
