公布日：2023.10.31
申请日：2023.08.23
分类号：B01D36/04(2006.01)I;B01D29/90(2006.01)I;C02F1/00(2023.01)I;B08B3/02(2006.01)I;B08B11/04(2006.01)I;B02C13/18(2006.01)I;B02C23/10(2006.01)I;
C02F103/12(2006.01)N
摘要
本发明公开了一种中空玻璃生产用废水处理装置，处理装置本体包括处理装置一和处理装置二，且处理装置一和处理装置二之间为相互配合，处理装置一包括第一部分和第二部分，且第二部分设置在第一部分的上方，第二部分的底部上设有倾斜部，且倾斜部的底部上设有伸缩支撑杆杆，第一部分与第二部分的连接处设有放置框一，且放置框一的内部上设有电机一，第二部分的顶部为淌口设置，且第二部分的顶部上支撑部件，支撑部件包括支撑螺杆，本发明的有益效果是：结构紧凑、减轻工人工作强度、提高中空玻璃清洗效果的同时能够快速的将废水进行多级处理。
权利要求书
1.一种中空玻璃生产用废水处理装置，其特征在于：包括处理装置本体，所述处理装置本体包括处理装置一和处理装置二，且处理装置一和处理装置二之间为相互配合，所述处理装置一包括第一部分和第二部分，且第二部分设置在第一部分的上方；所述第二部分的底部上设有倾斜部，且倾斜部的底部上设有伸缩支撑杆杆，所述第一部分与第二部分的连接处设有放置框一，且放置框一的内部上设有电机一，所述第二部分的顶部为淌口设置，且第二部分的顶部上支撑部件，所述支撑部件包括支撑螺杆，且支撑螺杆的顶部上固定有支撑杆一，所述支撑杆一的上方设有夹持框，所述夹持框上设有清洗管一，且清洗管一的端部上设有三角形喷淋头，所述三角形喷淋头包括斜边一，且斜边一上设有喷淋孔，所述第二部分的内部上设有放置清洗部件，且第一部分的外侧壁上设有支撑板一，所述第二部分的外侧壁上设有支撑板二，且支撑板一和支撑板二上分别设有抽水泵一和抽水泵二。
2.根据权利要求1所述的一种中空玻璃生产用废水处理装置，其特征在于：所述抽水泵一和抽水泵二的抽水管分别贯穿第一部分和第二部分，且抽水泵一上设有出水管一和出水管二，且出水管一和出水管二上均设有开关阀，所述清洗管一至少设有两根，且清洗管一的端部与抽水泵一或抽水泵二的出水端进行连接，所述抽水泵二上设有出水管三。
3.根据权利要求2所述的一种中空玻璃生产用废水处理装置，其特征在于：所述处理装置二的内部为空腔结构，且内部设有十字形隔板，并将处理装置二分割成第一空腔、第二空腔、第三空腔和第四空腔，所述第一空腔的侧壁上嵌入进料管一，且进料管一的端部上设有进料支管一和进料支管二，且进料支管一和进料支管二上均设有开关阀，所述第一空腔的顶部为淌口设置，所述第一空腔与第二空腔之间设有抽水管，且抽水管上设有抽水泵，所述第二空腔的内部上设有搅拌装置。
4.根据权利要求3所述的一种中空玻璃生产用废水处理装置，其特征在于：所述第三空腔的内部上设有废水处理部件，且废水处理部件包括可拆卸支撑板，所述可拆卸支撑板上设有通孔一、通孔二和通孔三，且可拆卸支撑板的顶部为凹槽设置，所述可拆卸支撑板的两端上还设有滤孔段一和滤孔段二，且通孔一、通孔二和通孔三上分别设有挂置筒一、挂置筒二和挂置筒三，且挂置筒一、挂置筒二和挂置筒三的顶部上设有环形挂耳，所述挂置筒一、挂置筒二和挂置筒三的内部分别设有沉淀阻隔部件一、沉淀阻隔部件二和沉淀阻隔部件三。
5.根据权利要求4所述的一种中空玻璃生产用废水处理装置，其特征在于：所述沉淀阻隔部件一、沉淀阻隔部件二和沉淀阻隔部件三均包括吸附阻隔件一、吸附阻隔件二、吸附阻隔件三和吸附阻隔件四，且吸附阻隔件一位于挂置筒的最低部，且吸附阻隔件二与吸附阻隔件一的距离为5-10cm，且吸附阻隔件二与吸附阻隔件三为紧密配合，所述吸附阻隔件三与吸附阻隔件四之间的距离为10-15cm。
6.根据权利要求5所述的一种中空玻璃生产用废水处理装置，其特征在于：所述第一空腔的底部上设有鹅卵石，且鹅卵石通过网袋进行放置，相邻两个鹅卵石之间通过绳索进行固定，且鹅卵石设有两层，同时鹅卵石的上层的粒径比下层的鹅卵石的粒径大，所述第一空腔与第三空腔之间设有出料管一，且出料管一上设有开关阀，所述出料管一位于通孔二的正上方，所述鹅卵石的上方设有过滤部件一和过滤部件二。
7.根据权利要求6所述的一种中空玻璃生产用废水处理装置，其特征在于：所述过滤部件一和过滤部件二上均包括对接搭置块一和对接搭置块二，且对接搭置块一和对接搭置块二上分别设有网板一和网板二，且网板一上的滤孔直径大于滤孔二上的网板直径，所述第四空腔为储料腔，且第二空腔与第四空腔之间设有出料管二，所述第二空腔的侧壁上设有出料管三，所述第三空腔的底部上设有出料管四，且出料管一、出料管二、出料管三和出料管四上均设有开关阀，且出料管四的端部上设有可拆卸抽水泵和连接管，连接管可与清洗管一连接。
8.根据权利要求7所述的一种中空玻璃生产用废水处理装置，其特征在于：所述出水管一、出水管二和出水管三与清洗管一连接或与进料支管一或进料支管二连接，所述第二部分的顶部上设有可拆卸的支护板，所述支护板为网板组成，且设有长方形通孔一、长方形通孔二、长方形通孔三和长方形通孔四，且第二部分的侧壁上设有方形清洗孔一和方形清洗孔二，所述方形清洗孔一和方形清洗孔二为对向设置，且方形清洗孔一和方形清洗孔二的上下侧壁上设有滑动轮，且方形清洗孔一与方形清洗孔二之间至少设有两条清洗条，且清洗条位于两个中空玻璃之间。
9.根据权利要求8所述的一种中空玻璃生产用废水处理装置，其特征在于：所述第二部分的侧壁上设有辅助夹紧部件一和辅助夹紧部件二，且辅助夹紧部件一和辅助夹紧部件二均包括调节螺栓以及设置在调节螺栓端部的夹紧板，且夹紧板的端部上为柔性材料制成，所述辅助夹紧部件一和辅助夹紧部件二的下方为放置清洗部件，且放置清洗部件包括放置网孔板，所述放置网孔板上设有滤孔和固定螺孔，且放置网孔板上设有支撑部件一和支撑部件二，且支撑部件一和支撑部件二上设有可拆卸支护板，所述可拆卸支护板上设有条形放置槽和通孔。
10.根据权利要求9所述的一种中空玻璃生产用废水处理装置，其特征在于：中空玻璃通过可拆卸支护板与支护板配合使得能够实现放置，所述可拆卸支护板的下方设有搅拌破碎杆一、搅拌破碎杆二以及设置在搅拌破碎杆二上方的圆锥筒，所述圆锥筒的外部上设有尖刺部，且搅拌破碎杆一、搅拌破碎杆二和圆锥筒均设置在电机一的输出轴上，所述搅拌破碎杆一的一侧上设有倾斜落料板，所述搅拌破碎杆一的底部上设有尖刺部，所述第一部分的内部设有过滤板和吸附部件。
发明内容
本发明的目的在于克服现有技术的缺点，提供结构紧凑、减轻工人工作强度、提高中空玻璃清洗效果的同时能够快速的将废水进行多级处理的一种中空玻璃生产用废水处理装置。

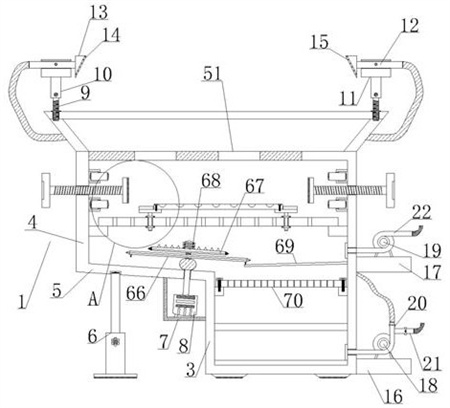

本发明的目的通过以下技术方案来实现：一种中空玻璃生产用废水处理装置，包括处理装置本体，所述处理装置本体包括处理装置一和处理装置二，且处理装置一和处理装置二之间为相互配合，所述处理装置一包括第一部分和第二部分，且第二部分设置在第一部分的上方；所述第二部分的底部上设有倾斜部，且倾斜部的底部上设有伸缩支撑杆杆，所述第一部分与第二部分的连接处设有放置框一，且放置框一的内部上设有电机一，所述第二部分的顶部为淌口设置，且第二部分的顶部上支撑部件，所述支撑部件包括支撑螺杆，且支撑螺杆的顶部上固定有支撑杆一，所述支撑杆一的上方设有夹持框，所述夹持框上设有清洗管一，且清洗管一的端部上设有三角形喷淋头，所述三角形喷淋头包括斜边一，且斜边一上设有喷淋孔，所述第二部分的内部上设有放置清洗部件，且第一部分的外侧壁上设有支撑板一，所述第二部分的外侧壁上设有支撑板二，且支撑板一和支撑板二上分别设有抽水泵一和抽水泵二。
在本发明的中空玻璃生产用废水处理装置中，所述抽水泵一和抽水泵二的抽水管分别贯穿第一部分和第二部分，且抽水泵一上设有出水管一和出水管二，且出水管一和出水管二上均设有开关阀，所述清洗管一至少设有两根，且清洗管一的端部与抽水泵一或抽水泵二的出水端进行连接，所述抽水泵二上设有出水管三。
在本发明的中空玻璃生产用废水处理装置中，所述处理装置二的内部为空腔结构，且内部设有十字形隔板，并将处理装置二分割成第一空腔、第二空腔、第三空腔和第四空腔，所述第一空腔的侧壁上嵌入进料管一，且进料管一的端部上设有进料支管一和进料支管二，且进料支管一和进料支管二上均设有开关阀，所述第一空腔的顶部为淌口设置，所述第一空腔与第二空腔之间设有抽水管，且抽水管上设有抽水泵，所述第二空腔的内部上设有搅拌装置。
在本发明的中空玻璃生产用废水处理装置中，所述第三空腔的内部上设有废水处理部件，且废水处理部件包括可拆卸支撑板，所述可拆卸支撑板上设有通孔一、通孔二和通孔三，且可拆卸支撑板的顶部为凹槽设置，所述可拆卸支撑板的两端上还设有滤孔段一和滤孔段二，且通孔一、通孔二和通孔三上分别设有挂置筒一、挂置筒二和挂置筒三，且挂置筒一、挂置筒二和挂置筒三的顶部上设有环形挂耳，所述挂置筒一、挂置筒二和挂置筒三的内部分别设有沉淀阻隔部件一、沉淀阻隔部件二和沉淀阻隔部件三。
在本发明的中空玻璃生产用废水处理装置中，所述沉淀阻隔部件一、沉淀阻隔部件二和沉淀阻隔部件三均包括吸附阻隔件一、吸附阻隔件二、吸附阻隔件三和吸附阻隔件四，且吸附阻隔件一位于挂置筒的最低部，且吸附阻隔件二与吸附阻隔件一的距离为5-10cm，且吸附阻隔件二与吸附阻隔件三为紧密配合，所述吸附阻隔件三与吸附阻隔件四之间的距离为10-15cm。
在本发明的中空玻璃生产用废水处理装置中，所述第一空腔的底部上设有鹅卵石，且鹅卵石通过网袋进行放置，相邻两个鹅卵石之间通过绳索进行固定，且鹅卵石设有两层，同时鹅卵石的上层的粒径比下层的鹅卵石的粒径大，所述第一空腔与第三空腔之间设有出料管一，且出料管一上设有开关阀，所述出料管一位于通孔二的正上方，所述鹅卵石的上方设有过滤部件一和过滤部件二。
在本发明的中空玻璃生产用废水处理装置中，所述过滤部件一和过滤部件二上均包括对接搭置块一和对接搭置块二，且对接搭置块一和对接搭置块二上分别设有网板一和网板二，且网板一上的滤孔直径大于滤孔二上的网板直径，所述第四空腔为储料腔，且第二空腔与第四空腔之间设有出料管二，所述第二空腔的侧壁上设有出料管三，所述第三空腔的底部上设有出料管四，且出料管一、出料管二、出料管三和出料管四上均设有开关阀，且出料管四的端部上设有可拆卸抽水泵和连接管，连接管可与清洗管一连接。
在本发明的中空玻璃生产用废水处理装置中，所述出水管一、出水管二和出水管三与清洗管一连接或与进料支管一或进料支管二连接，所述第二部分的顶部上设有可拆卸的支护板，所述支护板为网板组成，且设有长方形通孔一、长方形通孔二、长方形通孔三和长方形通孔四，且第二部分的侧壁上设有方形清洗孔一和方形清洗孔二，所述方形清洗孔一和方形清洗孔二为对向设置，且方形清洗孔一和方形清洗孔二的上下侧壁上设有滑动轮，且方形清洗孔一与方形清洗孔二之间至少设有两条清洗条，且清洗条位于两个中空玻璃之间。
在本发明的中空玻璃生产用废水处理装置中，所述第二部分的侧壁上设有辅助夹紧部件一和辅助夹紧部件二，且辅助夹紧部件一和辅助夹紧部件二均包括调节螺栓以及设置在调节螺栓端部的夹紧板，且夹紧板的端部上为柔性材料制成，所述辅助夹紧部件一和辅助夹紧部件二的下方为放置清洗部件，且放置清洗部件包括放置网孔板，所述放置网孔板上设有滤孔和固定螺孔，且放置网孔板上设有支撑部件一和支撑部件二，且支撑部件一和支撑部件二上设有可拆卸支护板，所述可拆卸支护板上设有条形放置槽和通孔。
在本发明的中空玻璃生产用废水处理装置中，中空玻璃通过可拆卸支护板与支护板配合使得能够实现放置，所述可拆卸支护板的下方设有搅拌破碎杆一、搅拌破碎杆二以及设置在搅拌破碎杆二上方的圆锥筒，所述圆锥筒的外部上设有尖刺部，且搅拌破碎杆一、搅拌破碎杆二和圆锥筒均设置在电机一的输出轴上，所述搅拌破碎杆一的一侧上设有倾斜落料板，所述搅拌破碎杆一的底部上设有尖刺部，所述第一部分的内部设有过滤板和吸附部件。
本发明具有以下优点：1、本发明的处理装置本体包括处理装置一和处理装置二，且处理装置一和处理装置二之间为相互配合，处理装置一包括第一部分和第二部分，且第二部分设置在第一部分的上方，第二部分的宽度大于第一部分，使得能够对一定尺寸的中空玻璃进行放置清洗；第二部分的底部上设有倾斜部，且倾斜部的底部上设有伸缩支撑杆杆，使得能够将第二部分进行固定的同时并在倾斜部的作用下，第一部分与第二部分的连接处设有放置框一，且放置框一的内部上设有电机一，第二部分的顶部为淌口设置，且第二部分的顶部上支撑部件，支撑部件包括支撑螺杆，且支撑螺杆的顶部上固定有支撑杆一，支撑杆一的上方设有夹持框，夹持框上设有清洗管一，使得能够对加工后的中空玻璃进行清洗，且清洗管一的端部上设有三角形喷淋头，三角形喷淋头包括斜边一，且斜边一上设有喷淋孔，第二部分的内部上设有放置清洗部件，且第一部分的外侧壁上设有支撑板一，第二部分的外侧壁上设有支撑板二，且支撑板一和支撑板二上分别设有抽水泵一和抽水泵二。
2、本发明的抽水泵一和抽水泵二的抽水管分别贯穿第一部分和第二部分，且抽水泵一上设有出水管一和出水管二，且出水管一和出水管二上均设有开关阀，清洗管一至少设有两根，且清洗管一的端部与抽水泵一或抽水泵二的出水端进行连接，抽水泵二上设有出水管三，且抽水泵与出水管根据清洗水和实际需要进行选择，从而使得能够提高清洗的效果。
处理装置二的内部为空腔结构，且内部设有十字形隔板，并将处理装置二分割成第一空腔、第二空腔、第三空腔和第四空腔，第一空腔的侧壁上嵌入进料管一，且进料管一的端部上设有进料支管一和进料支管二，且进料支管一和进料支管二上均设有开关阀，第一空腔的顶部为淌口设置，且使得能够对中空玻璃进行高效的处理，第一空腔与第二空腔之间设有抽水管，且抽水管上设有抽水泵，第二空腔的内部上设有搅拌装置，使得能够对长胶条进行破碎的同时也能够对其他的进行粉碎处理，使得大物体能够进行处置。
（发明人：申光明）
