公布日：2024.04.19
申请日：2024.02.22
分类号：C02F1/52(2023.01)I;C02F11/125(2019.01)I;C02F101/30(2006.01)N
摘要
本发明涉及一种基于清洁印染的污水处理及回用系统，旨在解决当前化学处理印染污水固液不易分离导致后期设备不便清洁的技术问题，包括支撑架，本发明通过对现有的印染的污水处理及回用系统的结构进行改进，通过在支撑架上设置反应池，在反应池的池体上设置加药箱、控制柜、连接孔、横板、减速电机及搅拌桨，通过加药箱的箱体内部设置注水管、加药管、隔离板及流入孔，减速电机带动搅拌桨对药液与污水进行搅拌使其均匀絮化，再通过脱水机构的驱动电机驱动螺杆在螺筒内部旋转使得固液分离实现污水处理，本发明有利于提高化学处理印染污水固液分离的处理效率，有效防止淤堵现象产生，有利于印染污水处理行业发展。
权利要求书

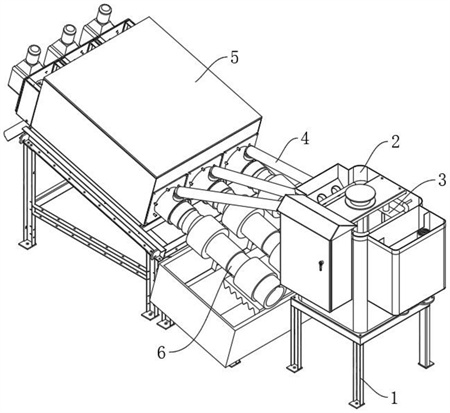

1.一种基于清洁印染的污水处理及回用系统，其特征在于，包括支撑架(1)，所述支撑架(1)上设有反应池(2)，所述反应池(2)内部设有清洁机构(3)，所述反应池(2)一侧通过连接管(4)连接有脱水机构(5)，所述脱水机构(5)上相对所述连接管(4)的位置设有疏通机构(6)；所述反应池(2)包括池体(201)、加药箱(202)、控制柜(203)、连接孔(204)、横板(205)、减速电机(206)及搅拌桨(207)，所述池体(201)设于所述支撑架(1)顶端，所述加药箱(202)连接于所述池体(201)一侧，若干所述连接孔(204)设于所述池体(201)另一侧，若干所述连接管(4)连接于若干所述连接孔(204)上，所述横板(205)设于所述池体(201)顶端，所述减速电机(206)设于所述横板(205)顶端，所述搅拌桨(207)连接于所述横板(205)底端相对所述减速电机(206)的位置，所述清洁机构(3)设于所述池体(201)内部。
2.如权利要求1所述的基于清洁印染的污水处理及回用系统，其特征在于，所述加药箱(202)包括箱体(2021)、注水管(2022)、加药管(2023)、隔离板(2024)及流入孔(2025)，所述箱体(2021)设于所述池体(201)远离所述连接孔(204)的一端，所述隔离板(2024)设于所述箱体(2021)内部，所述注水管(2022)连接于所述箱体(2021)上相对所述隔离板(2024)一侧的位置，所述加药管(2023)连接于所述箱体(2021)上相对所述注水管(2022)的位置，所述流入孔(2025)连接于所述箱体(2021)上相对所述隔离板(2024)另一侧的位置；所述流入孔(2025)与所述池体(201)内部连通，所述隔离板(2024)顶端与所述箱体(2021)顶端之间留有间隙。
3.如权利要求2所述的基于清洁印染的污水处理及回用系统，其特征在于，所述清洁机构(3)包括环架(301)、连接杆(302)、吊环(303)、吊杆(304)、清洁壳体(305)、往复组件(306)、刮板(307)及滑动组件(308)，若干所述连接杆(302)一端连接于所述池体(201)内壁上，若干所述连接杆(302)另一端连接于所述环架(301)上，所述环架(301)设于所述池体(201)内部相对顶端的位置，所述吊环(303)滑动套设于所述环架(301)上，所述吊杆(304)连接于所述吊环(303)底端，所述清洁壳体(305)连接于所述吊杆(304)底端，所述往复组件(306)设于所述清洁壳体(305)内部，所述刮板(307)连接于所述往复组件(306)上，所述刮板(307)与所述池体(201)内壁接触，所述滑动组件(308)连接于所述往复组件(306)上。
4.如权利要求3所述的基于清洁印染的污水处理及回用系统，其特征在于，所述往复组件(306)包括安装架(3061)、伺服电机(3062)、转动块(3063)、连接杆(3064)、连接轴(3065)、传动皮带(3066)及滑架(3067)，所述安装架(3061)设于所述清洁壳体(305)内部，所述伺服电机(3062)连接于所述安装架(3061)上，所述转动块(3063)连接于所述伺服电机(3062)输出端，所述连接杆(3064)连接于所述转动块(3063)上，所述连接轴(3065)连接于所述连接杆(3064)远离所述转动块(3063)的一端，所述传动皮带(3066)一端连接于所述转动块(3063)上，所述传动皮带(3066)另一端连接于所述连接轴(3065)上，所述滑架(3067)连接于所述安装架(3061)上，所述滑动组件(308)连接于所述滑架(3067)上。
5.如权利要求4所述的基于清洁印染的污水处理及回用系统，其特征在于，所述滑动组件(308)包括驱动杆(3081)、滑块(3082)、齿轮(3083)、异齿轮(3084)、档杆(3085)及限位块(3086)，所述滑块(3082)滑动连接于所述滑架(3067)上，所述驱动杆(3081)一端连接于所述连接轴(3065)上，所述驱动杆(3081)另一端连接于所述滑块(3082)上，所述齿轮(3083)连接于所述滑块(3082)上，所述刮板(307)连接于所述齿轮(3083)上，所述异齿轮(3084)连接于所述滑块(3082)上相对所述齿轮(3083)的位置，所述限位块(3086)设于所述滑架(3067)两端，所述档杆(3085)连接于所述异齿轮(3084)上相对所述档杆(3085)的位置。
6.如权利要求5所述的基于清洁印染的污水处理及回用系统，其特征在于，所述脱水机构(5)包括底架(501)、安装壳(502)、螺筒(503)、驱动电机(504)及螺杆(505)，所述底架(501)设于所述支撑架(1)一侧，所述安装壳(502)倾斜设于所述底架(501)上，所述螺筒(503)插设于所述安装壳(502)上，所述螺杆(505)设于所述螺筒(503)内部，所述驱动电机(504)设于所述螺筒(503)一端相对所述螺杆(505)的位置，若干所述连接管(4)连接于所述螺筒(503)远离所述驱动电机(504)的一端，所述疏通机构(6)连接于所述螺筒(503)相对所述连接管(4)的一端。
7.如权利要求6所述的基于清洁印染的污水处理及回用系统，其特征在于，所述疏通机构(6)包括底壳(601)、气缸(602)、转动杆(603)、推块(604)、半齿轮(605)、齿槽板(606)、套筒(607)、疏通杆(608)及限位杆(609)，所述底壳(601)设于所述底架(501)一侧，所述气缸(602)设于所述底壳(601)上，所述转动杆(603)转动连接于所述底壳(601)内部，所述推块(604)设于所述转动杆(603)底端，所述气缸(602)输出端连接于所述推块(604)上，所述半齿轮(605)套设于所述转动杆(603)上，所述齿槽板(606)滑动连接于所述底壳(601)顶端，所述齿槽板(606)与所述半齿轮(605)啮合连接，所述套筒(607)设于所述齿槽板(606)顶端，所述疏通杆(608)插设于所述套筒(607)上，所述疏通杆(608)头端插设于所述螺筒(503)上，所述限位杆(609)连接于所述底壳(601)内部。
8.如权利要求7所述的基于清洁印染的污水处理及回用系统，其特征在于，所述疏通杆(608)包括杆体(6081)、弹簧(6082)、钻头(6083)及曲线槽(6084)，所述杆体(6081)一端插设于所述螺筒(503)上，所述杆体(6081)另一端插设于所述套筒(607)上，所述钻头(6083)设于所述杆体(6081)靠近所述螺筒(503)的一端，所述弹簧(6082)套设于所述杆体(6081)上相对所述螺筒(503)的位置，所述曲线槽(6084)开设于所述杆体(6081)外壁上，所述限位杆(609)顶端插设于所述曲线槽(6084)上。
发明内容
本发明的目的在于克服现有技术的不足，适应现实需要，提供一种基于清洁印染的污水处理及回用系统，以解决当前化学处理印染污水固液不易分离导致后期设备不便清洁的技术问题。
为了实现本发明的目的，本发明所采用的技术方案为：设计一种基于清洁印染的污水处理及回用系统，包括支撑架，所述支撑架上设有反应池，所述反应池内部设有清洁机构，所述反应池一侧通过连接管连接有脱水机构，所述脱水机构上相对所述连接管的位置设有疏通机构；所述反应池包括池体、加药箱、控制柜、连接孔、横板、减速电机及搅拌桨，所述池体设于所述支撑架顶端，所述加药箱连接于所述池体一侧，若干所述连接孔设于所述池体另一侧，若干所述连接管连接于若干所述连接孔上，所述横板设于所述池体顶端，所述减速电机设于所述横板顶端，所述搅拌桨连接于所述横板底端相对所述减速电机的位置，所述清洁机构设于所述池体内部。
优选地，所述加药箱包括箱体、注水管、加药管、隔离板及流入孔，所述箱体设于所述池体远离所述连接孔的一端，所述隔离板设于所述箱体内部，所述注水管连接于所述箱体上相对所述隔离板一侧的位置，所述加药管连接于所述箱体上相对所述注水管的位置，所述流入孔连接于所述箱体上相对所述隔离板另一侧的位置；所述流入孔与所述池体内部连通，所述隔离板顶端与所述箱体顶端之间留有间隙。
优选地，所述清洁机构包括环架、连接杆、吊环、吊杆、清洁壳体、往复组件、刮板及滑动组件，若干所述连接杆一端连接于所述池体内壁上，若干所述连接杆另一端连接于所述环架上，所述环架设于所述池体内部相对顶端的位置，所述吊环滑动套设于所述环架上，所述吊杆连接于所述吊环底端，所述清洁壳体连接于所述吊杆底端，所述往复组件设于所述清洁壳体内部，所述刮板连接于所述往复组件上，所述刮板与所述池体内壁接触，所述滑动组件连接于所述往复组件上。
优选地，所述往复组件包括安装架、伺服电机、转动块、连接杆、连接轴、传动皮带及滑架，所述安装架设于所述清洁壳体内部，所述伺服电机连接于所述安装架上，所述转动块连接于所述伺服电机输出端，所述连接杆连接于所述转动块上，所述连接轴连接于所述连接杆远离所述转动块的一端，所述传动皮带一端连接于所述转动块上，所述传动皮带另一端连接于所述连接轴上，所述滑架连接于所述安装架上，所述滑动组件连接于所述滑架上。
优选地，所述滑动组件包括驱动杆、滑块、齿轮、异齿轮、档杆及限位块，所述滑块滑动连接于所述滑架上，所述驱动杆一端连接于所述连接轴上，所述驱动杆另一端连接于所述滑块上，所述齿轮连接于所述滑块上，所述刮板连接于所述齿轮上，所述异齿轮连接于所述滑块上相对所述齿轮的位置，所述限位块设于所述滑架两端，所述档杆连接于所述异齿轮上相对所述档杆的位置。
优选地，所述脱水机构包括底架、安装壳、螺筒、驱动电机及螺杆，所述底架设于所述支撑架一侧，所述安装壳倾斜设于所述底架上，所述螺筒插设于所述安装壳上，所述螺杆设于所述螺筒内部，所述驱动电机设于所述螺筒一端相对所述螺杆的位置，若干所述连接管连接于所述螺筒远离所述驱动电机的一端，所述疏通机构连接于所述螺筒相对所述连接管的一端。
优选地，所述疏通机构包括底壳、气缸、转动杆、推块、半齿轮、齿槽板、套筒、疏通杆及限位杆，所述底壳设于所述底架一侧，所述气缸设于所述底壳上，所述转动杆转动连接于所述底壳内部，所述推块设于所述转动杆底端，所述气缸输出端连接于所述推块上，所述半齿轮套设于所述转动杆上，所述齿槽板滑动连接于所述底壳顶端，所述齿槽板与所述半齿轮啮合连接，所述套筒设于所述齿槽板顶端，所述疏通杆插设于所述套筒上，所述疏通杆头端插设于所述螺筒上，所述限位杆连接于所述底壳内部。
优选地，所述疏通杆包括杆体、弹簧、钻头及曲线槽，所述杆体一端插设于所述螺筒上，所述杆体另一端插设于所述套筒上，所述钻头设于所述杆体靠近所述螺筒的一端，所述弹簧套设于所述杆体上相对所述螺筒的位置，所述曲线槽开设于所述杆体外壁上，所述限位杆顶端插设于所述曲线槽上。
与现有技术相比，本发明的有益效果在于：
1.本发明通过对现有的印染的污水处理及回用系统的结构进行改进，通过在支撑架上设置反应池，在反应池的池体上设置加药箱、控制柜、连接孔、横板、减速电机及搅拌桨，通过加药箱的箱体内部设置注水管、加药管、隔离板及流入孔，减速电机带动搅拌桨对药液与污水进行搅拌使其均匀絮化，再通过脱水机构的驱动电机驱动螺杆在螺筒内部旋转使得固液分离实现污水处理，本发明有利于提高化学处理印染污水固液分离的处理效率，有效防止淤堵现象产生，有利于印染污水处理行业发展。
2.本发明通过在池体内壁上设置四根连接杆，将环架安装在连接杆上，在环架上安装吊环，吊环底端连接吊杆，吊杆底端连接清洁壳体，在清洁壳体内部设置往复组件及滑动组件，使得刮板对池体内壁进行刮扫、清洁，防止在长期使用下化学残留物粘黏至池体内壁上，导致影响后续的印染污水的处理效果。
3.本发明通过在滑架上滑动连接滑块，当传动皮带带动连接轴旋转时，连接轴带动驱动杆使得滑块在滑架上滑动，滑块带动其顶端的异齿轮转动，异齿轮啮合连接在齿轮上，当滑块在滑架上滑动时，异齿轮上的档杆由于限位块的阻挡使得异齿轮转动，异齿轮带动齿轮转动，使得齿轮带动刮板旋转，此种往复的刮泥方式，刮泥面积更大，效果更好，进一步提升清洁机构的清洁效果。
4.本发明通过在底架一侧设置底壳，在底壳上设置气缸，气缸推动推块带动转动杆旋转，转动杆旋转带动半齿轮旋转，半齿轮与顶端的齿槽板啮合使得齿槽板滑动，齿槽板带动疏通杆在套筒上滑动，疏通杆另一端插设在螺筒端部，在螺筒端部发生淤堵时，疏通杆将螺筒端部疏通，便于正常下料，防止堵塞导致设备无法正常工作，从而影响生产效率。
5.本发明通过在杆体外表面上开设曲线槽，由于曲线槽上插设有限位杆，当杆体移动时，会使得杆体产生旋转，杆体旋转带动钻头对螺筒端部产生更好的疏通效果，弹簧是起到将杆体复位的效果，本发明清理效果好，清理效率高，极大程度上的解决了污水处理及回用系统易堵塞的状况，有利于行业快速发展。
（发明人：陈伟佳;沈兴海）
