公布日：2023.10.31
申请日：2023.08.24
分类号：B01F35/71(2022.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;C02F1/00(2023.01)I;C02F103/18(2006.01)N
摘要
一种脱硫废水处理混合稀释装置，包括稀释桶、废水进水管、环境水进水管、稀释驱动电机、主动齿轮、外从动齿环、内从动齿轮、清洁刷连接块，所述稀释桶底部具有稀释排出管，稀释桶内壁上部具有外齿环连接槽，外从动齿环外侧具有外齿环连接台，外齿环连接台与外齿环连接槽相适应，外齿环连接台连接外齿环连接槽，外齿环连接台在外齿环连接槽内部转动，废水进水管侧面具有电机安装台，电机安装台侧面固定连接稀释驱动电机，稀释驱动电机底部传动轴固定连接主动齿轮，主动齿轮外侧与外从动齿环啮合，废水进水管底部具有内齿轮连接台。
权利要求书

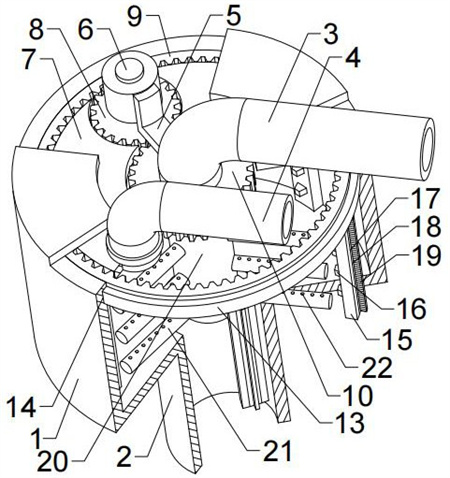

1.一种脱硫废水处理混合稀释装置，其特征是:包括稀释桶（1）、废水进水管（3）、环境水进水管（4）、稀释驱动电机（6）、主动齿轮（8）、外从动齿环（9）、内从动齿轮（10）、清洁刷连接块（18），所述稀释桶（1）底部具有稀释排出管（2），稀释桶（1）内壁上部具有外齿环连接槽（14），外从动齿环（9）外侧具有外齿环连接台（13），外齿环连接台（13）与外齿环连接槽（14）相适应，外齿环连接台（13）连接外齿环连接槽（14），外齿环连接台（13）在外齿环连接槽（14）内部转动，废水进水管（3）侧面具有电机安装台（5），电机安装台（5）侧面固定连接稀释驱动电机（6），稀释驱动电机（6）底部传动轴固定连接主动齿轮（8），主动齿轮（8）外侧与外从动齿环（9）啮合，废水进水管（3）底部具有内齿轮连接台（11）。
2.根据权利要求1所述的一种脱硫废水处理混合稀释装置，其特征是:所述内从动齿轮（10）内部具有内齿轮连接槽（12），内齿轮连接槽（12）与内齿轮连接台（11）相适应，内齿轮连接槽（12）连接内齿轮连接台（11），内齿轮连接槽（12）在内齿轮连接台（11）外侧转动，主动齿轮（8）内侧与内从动齿轮（10）啮合，稀释桶（1）上部具有上密封台（7），上密封台（7）填充在内从动齿轮（10）、主动齿轮（8）、外从动齿环（9）间隙处，上密封台（7）侧面具有环境水管安装槽（23），环境水进水管（4）底部固定插入在环境水管安装槽（23）内部。
3.根据权利要求2所述的一种脱硫废水处理混合稀释装置，其特征是:所述稀释桶（1）内部与环境水进水管（4）内部空间连通，内从动齿轮（10）底部具有旋转供水桶（20），旋转供水桶（20）侧面具有旋转稀释支杆（21），旋转稀释支杆（21）上部具有废水喷水孔（22），废水喷水孔（22）、旋转稀释支杆（21）、旋转供水桶（20）、废水进水管（3）内部空间连通。
4.根据权利要求1所述的一种脱硫废水处理混合稀释装置，其特征是:所述外从动齿环（9）底部具有外搅拌杆（15），外搅拌杆（15）内侧具有外搅拌支杆（16），外搅拌杆（15）外侧具有清洁刷连接槽（17），清洁刷连接块（18）与清洁刷连接槽（17）相适应，清洁刷连接块（18）连接清洁刷连接槽（17）。
5.根据权利要求4所述的一种脱硫废水处理混合稀释装置，其特征是:所述清洁刷连接块（18）固定插入在清洁刷连接槽（17）内部，清洁刷连接块（18）外侧具有清洁刷（19），清洁刷（19）与稀释桶（1）内壁相适应，清洁刷（19）连接稀释桶（1）内壁，清洁刷（19）在稀释桶（1）内壁表面滑动。
发明内容
本发明针对现有技术存在的上述不足，提供一种在此装置进行脱硫废水的混合稀释处理时，废水通过废水进水管进入旋转供水桶内部，伴随稀释驱动电机驱动内从动齿轮转动，废水在转动过程中由各个废水喷水孔排出，废水喷水孔数量较多，保证废水的排出量，与废水进水管内部落下的环境水产生混合，此过程中废水分布分散，同时旋转稀释支杆击打落下的环境水导致环境水分散，进一步增加混合效果，混合效果好，混合效率高的一种脱硫废水处理混合稀释装置。
本发明的目的是通过以下技术方案来实现：一种脱硫废水处理混合稀释装置，包括稀释桶、废水进水管、环境水进水管、稀释驱动电机、主动齿轮、外从动齿环、内从动齿轮、清洁刷连接块，所述稀释桶底部具有稀释排出管，稀释桶内壁上部具有外齿环连接槽，外从动齿环外侧具有外齿环连接台，外齿环连接台与外齿环连接槽相适应，外齿环连接台连接外齿环连接槽，外齿环连接台在外齿环连接槽内部转动，废水进水管侧面具有电机安装台，电机安装台侧面固定连接稀释驱动电机，稀释驱动电机底部传动轴固定连接主动齿轮，主动齿轮外侧与外从动齿环啮合，废水进水管底部具有内齿轮连接台。
所述内从动齿轮内部具有内齿轮连接槽，内齿轮连接槽与内齿轮连接台相适应，内齿轮连接槽连接内齿轮连接台，内齿轮连接槽在内齿轮连接台外侧转动，主动齿轮内侧与内从动齿轮啮合，稀释桶上部具有上密封台，上密封台填充在内从动齿轮、主动齿轮、外从动齿环间隙处，上密封台侧面具有环境水管安装槽，环境水进水管底部固定插入在环境水管安装槽内部。
（发明人：鲁海龙;张建广）
