公布日：2024.04.19
申请日：2024.02.18
分类号：C02F9/00(2023.01)I;B01D33/82(2006.01)I;B01F35/32(2022.01)I;C02F103/00(2006.01)N;C02F1/00(2023.01)N;C02F1/76(2023.01)N;C02F3/02(2023.01)N;
C02F3/34(2023.01)N;C02F1/40(2023.01)N
摘要
本发明涉及污水处理技术领域，提出了一种农村污水一体化处理用污水净化装置及净化方法，包括壳体以及若干个固定于壳体内的隔板，所述隔板将壳体内部空间分隔为依次相通的隔油池、格栅池、沉淀池、曝气池和漂白池，本发明中两个曝气组件上出气孔喷出空气的反作用力产生旋转扭矩，进而能够推动两个曝气组件带着两个第一混搅组件围绕支撑管旋转，一方面可增加曝气范围，提高污水内微生物与空气的接触，提高氧气的吸收效率，利于微生物对污水的净化处理，另一方面两个第一混搅组件上的斜齿轮与环形框内侧轮槽的啮合作用下以轴杆为中心进行自转，能够对曝气池底层污水进行旋转搅拌，解决了现有技术中曝气杆下方存在搅拌盲区的问题。
权利要求书

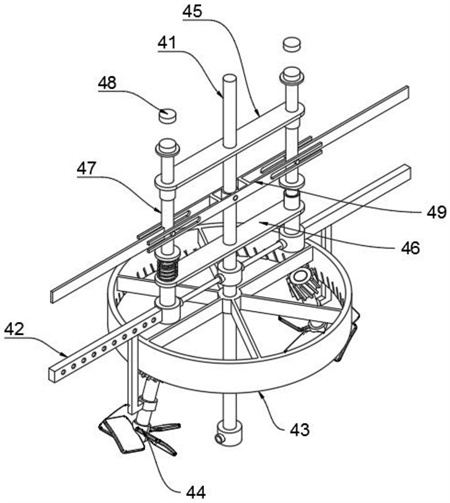

1.一种农村污水一体化处理用污水净化装置，包括壳体(1)以及若干个固定于壳体(1)内的隔板(2)，所述隔板(2)将壳体(1)内部空间分隔为依次相通的隔油池、格栅池、沉淀池、曝气池和漂白池，所述壳体(1)的顶面固定有曝气机(3)，其特征在于，所述曝气池内设置有混气机构(4)，所述混气机构(4)包括：支撑组件(41)，竖向固定于曝气池内并与曝气机(3)气路连接；两个曝气组件(42)，分布于支撑组件(41)的两侧且与支撑组件(41)气路连接，能够在气压作用下产生旋转扭矩；固定环件(43)，固定于支撑组件(41)外；两个第一混搅组件(44)，与两个曝气组件(42)对应设置，能够随着两个曝气组件(42)旋转下与固定环件(43)配合而对曝气池内污水进行搅拌混合；第一转动板(45)与第二转动板(46)，上下设置且均能够在支撑组件(41)外转动；两个第二混搅组件(47)，竖向滑动设置在第一转动板(45)与第二转动板(46)的两侧；两个固定磁铁(48)，均固定于曝气池的顶部内壁上且位于两个第二混搅组件(47)的旋转路径上；摆臂(49)，活动于支撑组件(41)上，能够配合两个固定磁铁(48)推动两个第二混搅组件(47)上下交替运动并在围绕支撑组件(41)转动时对曝气池内污水进一步搅拌混合。
2.根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，所述支撑组件(41)包括支撑管(411)，所述支撑管(411)的两端均固定于壳体(1)，所述支撑管(411)的底部固定有与曝气机(3)出气端连接的固定接头(412)，所述支撑管(411)的中部位置转动连接有旋转接头(413)，所述旋转接头(413)的两侧设有通向两个曝气组件(42)的出气接口(414)。
3.根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，所述曝气组件(42)包括空心板(421)，所述空心板(421)径向设置在支撑组件(41)外，所述空心板(421)靠近支撑组件(41)的一端固定有出气接头(422)，所述出气接头(422)背向空心板(421)的一侧连接有与支撑组件(41)气路相通的连接管(423)，所述出气接头(422)的顶部固定有对两个第二混搅组件(47)滑动限位的导向套(424)，所述导向套(424)贯穿于第二转动板(46)并与第二转动板(46)固定。
4.根据权利要求3所述的一种农村污水一体化处理用污水净化装置，其特征在于，两个所述曝气组件(42)的空心板(421)上均开设有一排垂直于空心板(421)长度方向的出气孔(425)，且两个曝气组件(42)上出气孔(425)处于不同侧。
5.根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，所述固定环件(43)包括环形框(431)，所述环形框(431)的中心位置设有固定套设于支撑组件(41)外的套筒(432)，所述环形框(431)与套筒(432)之间固定有若干个径向设置的支撑杆(433)，且支撑杆(433)处于环形框(431)的顶部内侧，所述环形框(431)的底部内侧设有与第一混搅组件(44)配合下驱使第一混搅组件(44)自转的轮槽(434)。
6.根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，所述第一混搅组件(44)包括吊杆(441)，所述吊杆(441)固定于曝气组件(42)上，所述吊杆(441)的底端固定有轴套(442)，所述轴套(442)的内侧转动连接有轴杆(443)，所述轴杆(443)的一端固定有与固定环件(43)啮合传动的斜齿轮(444)，所述轴杆(443)的另一端固定有若干个围绕轴杆(443)环形分布的叶片(445)，所述轴杆(443)的轴向与固定环件(43)的轴向保持一定夹角。
7.根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，所述第二混搅组件(47)包括导向杆(471)，所述导向杆(471)与支撑组件(41)轴向平行分布，所述导向杆(471)的中部位置固定有以支撑组件(41)为中心径向设置的叶板(472)以及垂直于叶板(472)的挡杆(473)，所述导向杆(471)的顶部固定有与固定磁铁(48)对应分布的浮动磁铁(477)，所述导向杆(471)的底部外侧设有与曝气组件(42)滑动配合的凸条(476)，所述导向杆(471)的外侧套设有弹簧(475)，所述弹簧(475)的顶部固定有凸环(474)，所述凸环(474)固定套设于导向杆(471)外，所述弹簧(475)的底部固定于第二转动板(46)。
8.根据权利要求7所述的一种农村污水一体化处理用污水净化装置，其特征在于，两个所述固定磁铁(48)的磁性相同，两个所述浮动磁铁(477)的磁性相反。
9.根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，所述摆臂(49)的中部位置通过转轴(491)铰接于支撑组件(41)，且转轴(491)与支撑组件(41)的轴向垂直，所述摆臂(49)的两端均设有推动两个第二混搅组件(47)反向运动的夹槽(492)。
10.一种农村污水一体化处理用污水净化方法，根据权利要求1所述的一种农村污水一体化处理用污水净化装置，其特征在于，包括以下步骤：曝气机(3)将空气压缩并送入支撑组件(41)，由支撑组件(41)导入两个曝气组件(42)，两个曝气组件(42)喷出空气的反作用力产生旋转扭矩，进而能够推动两个曝气组件(42)带着两个第一混搅组件(44)围绕支撑组件(41)旋转，一方面曝气组件(42)在曝气池内旋转曝气，另一方面两个第一混搅组件(44)与固定环件(43)的配合下进行自转能够对曝气池底层污水进行旋转搅拌，在此过程中，两个曝气组件(42)上方的第二混搅组件(47)旋转不断经过曝气池顶部的两个固定磁铁(48)，使两个第二混搅组件(47)在摆臂(49)的推动下上下交替运动并在围绕支撑组件(41)转动时对曝气池中上层污水进一步搅拌混合。
发明内容
本发明提出一种农村污水一体化处理用污水净化装置及净化方法，解决了现有技术中曝气杆下方存在搅拌盲区、曝气杆上方的搅拌杆仅能在单一位置进行搅拌的问题。
本发明的技术方案如下：一种农村污水一体化处理用污水净化装置，包括壳体以及若干个固定于壳体内的隔板，所述隔板将壳体内部空间分隔为依次相通的隔油池、格栅池、沉淀池、曝气池和漂白池，所述壳体的顶面固定有曝气机，所述曝气池内设置有混气机构，所述混气机构包括：
支撑组件，竖向固定于曝气池内并与曝气机气路连接；
两个曝气组件，分布于支撑组件的两侧且与支撑组件气路连接，能够在气压作用下产生旋转扭矩；
固定环件，固定于支撑组件外；
两个第一混搅组件，与两个曝气组件对应设置，能够随着两个曝气组件旋转下与固定环件配合而对曝气池内污水进行搅拌混合；
第一转动板与第二转动板，上下设置且均能够在支撑组件外转动；
两个第二混搅组件，竖向滑动设置在第一转动板与第二转动板的两侧；
两个固定磁铁，均固定于曝气池的顶部内壁上且位于两个第二混搅组件的旋转路径上；
摆臂，活动于支撑组件上，能够配合两个固定磁铁推动两个第二混搅组件上下交替运动并在围绕支撑组件转动时对曝气池内污水进一步搅拌混合。
优选的，所述支撑组件包括支撑管，所述支撑管的两端均固定于壳体，所述支撑管的底部固定有与曝气机出气端连接的固定接头，所述支撑管的中部位置转动连接有旋转接头，所述旋转接头的两侧设有通向两个曝气组件的出气接口。
优选的，所述曝气组件包括空心板，所述空心板径向设置在支撑组件外，所述空心板靠近支撑组件的一端固定有出气接头，所述出气接头背向空心板的一侧连接有与支撑组件气路相通的连接管，所述出气接头的顶部固定有对两个第二混搅组件滑动限位的导向套，所述导向套贯穿于第二转动板并与第二转动板固定。
优选的，两个所述曝气组件的空心板上均开设有一排垂直于空心板长度方向的出气孔，且两个曝气组件上出气孔处于不同侧。
优选的，所述固定环件包括环形框，所述环形框的中心位置设有固定套设于支撑组件外的套筒，所述环形框与套筒之间固定有若干个径向设置的支撑杆，且支撑杆处于环形框的顶部内侧，所述环形框的底部内侧设有与第一混搅组件配合下驱使第一混搅组件自转的轮槽。
优选的，所述第一混搅组件包括吊杆，所述吊杆固定于曝气组件上，所述吊杆的底端固定有轴套，所述轴套的内侧转动连接有轴杆，所述轴杆的一端固定有与固定环件啮合传动的斜齿轮，所述轴杆的另一端固定有若干个围绕轴杆环形分布的叶片，所述轴杆的轴向与固定环件的轴向保持一定夹角。
优选的，所述第二混搅组件包括导向杆，所述导向杆与支撑组件轴向平行分布，所述导向杆的中部位置固定有以支撑组件为中心径向设置的叶板以及垂直于叶板的挡杆，所述导向杆的顶部固定有与固定磁铁对应分布的浮动磁铁，所述导向杆的底部外侧设有与曝气组件滑动配合的凸条，所述导向杆的外侧套设有弹簧，所述弹簧的顶部固定有凸环，所述凸环固定套设于导向杆外，所述弹簧的底部固定于第二转动板。
优选的，两个所述固定磁铁的磁性相同，两个所述浮动磁铁的磁性相反。
优选的，所述摆臂的中部位置通过转轴铰接于支撑组件，且转轴与支撑组件的轴向垂直，所述摆臂的两端均设有推动两个第二混搅组件反向运动的夹槽。
本发明还提出一种农村污水一体化处理用污水净化方法，包括以下步骤：
曝气机将空气压缩并送入支撑组件，由支撑组件导入两个曝气组件，两个曝气组件喷出空气的反作用力产生旋转扭矩，进而能够推动两个曝气组件带着两个第一混搅组件围绕支撑组件旋转，一方面曝气组件在曝气池内旋转曝气，另一方面两个第一混搅组件与固定环件的配合下进行自转能够对曝气池底层污水进行旋转搅拌，在此过程中，两个曝气组件上方的第二混搅组件旋转不断经过曝气池顶部的两个固定磁铁，使两个第二混搅组件在摆臂的推动下上下交替运动并在围绕支撑组件转动时对曝气池中上层污水进一步搅拌混合。
本发明的有益效果为：
1、本发明中曝气机将空气压缩并通过管路送入固定接头，由支撑管及旋转接头分导至两侧连接管，进而由出气接头导送至空心板内，由出气孔喷出，由于两个曝气组件上出气孔处于不同侧，两个曝气组件上出气孔喷出空气的反作用力产生旋转扭矩，进而能够推动两个曝气组件带着两个第一混搅组件围绕支撑管旋转，一方面可增加曝气范围，提高污水内微生物与空气的接触，提高氧气的吸收效率，利于微生物对污水的净化处理，另一方面两个第一混搅组件上的斜齿轮与环形框内侧轮槽的啮合作用下以轴杆为中心进行自转，能够对曝气池底层污水进行旋转搅拌，解决了现有技术中曝气杆下方存在搅拌盲区的问题；
2、本发明中两个曝气组件上方的第二混搅组件旋转不断经过曝气池顶部的两个固定磁铁，由于两个固定磁铁的磁性相同，两个浮动磁铁的磁性相反，在当其中一个第二混搅组件上的浮动磁铁转动至相同磁性的固定磁铁时，二者的排斥作用下使得该侧的导向杆能够压缩弹簧而在导向套内向下滑动，而该侧第二混搅组件上挡杆对的夹槽挤压作用下，使另一侧导向杆能够拉伸弹簧而在导向套内向上滑动，通过两个曝气组件围绕支撑管转动过程中两个固定磁铁对两个浮动磁铁的磁力作用下，能够使两个第二混搅组件做上下交替运动，进而能够使叶板在围绕支撑组件转动时进一步提高对曝气池中上层污水的搅拌混合效果，增加对污水的净化效率，解决了现有技术中曝气杆上方的搅拌杆仅能在单一位置进行搅拌的问题。
（发明人：朱博;赵燃煊）
