公布日：2024.04.26
申请日：2024.03.22
分类号：C02F9/00(2023.01)I;B01D33/333(2006.01)I;B01D33/76(2006.01)I;B01D35/16(2006.01)I;B01D33/80(2006.01)I;B01D33/44(2006.01)I;C02F1/00(2023.01)N;
C02F3/30(2023.01)N;C02F3/32(2023.01)N
摘要
本发明涉及污水处理技术领域，具体公开了一种无臭型污水处理设备及污水处理方法，包括：格栅箱、出水管、格栅机和储集箱，格栅箱内存有污水，出水管连接在格栅箱上，格栅机连接在格栅箱内，格栅机对污水进行过滤，出水管将过滤完的污水输送至下一处理箱内，储集箱连接在格栅箱上，格栅机将过滤出的残渣运输至储集箱内，启动板带动接触板转动，使接触板与开关接触，进而启动清理组件，进而可以对格栅机的耙齿进行清理，防止格栅机上的耙齿被条状物的垃圾堵塞，保证污水能够正常流动。
权利要求书

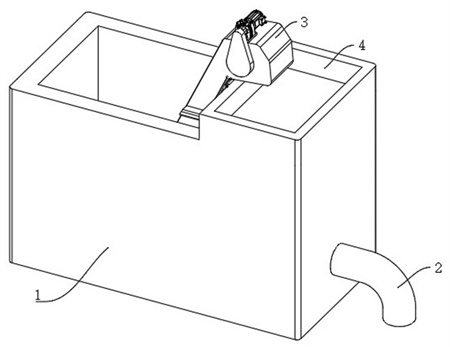

1.一种无臭型污水处理设备，包括：格栅箱（1）、出水管（2）、格栅机（3）和储集箱（4），所述格栅箱（1）内存有污水，所述出水管（2）连接在格栅箱（1）上，所述格栅机（3）连接在格栅箱（1）内，所述格栅机（3）对污水过滤，所述出水管（2）将过滤完的污水输送至下一处理箱内，所述储集箱（4）连接在格栅箱（1）上，所述格栅机（3）将过滤出的残渣运输至储集箱（4）内；其特征在于：还包括：触发组件（7），所述触发组件（7）连接在格栅箱（1）内，当格栅机（3）的耙齿（8）被缠绕或格栅箱（1）内堆积淤泥，所述格栅箱（1）内水位上升，从而启动触发组件（7）；清理组件（6），所述清理组件（6）连接在格栅机（3）上，所述格栅机（3）上的耙齿（8）被缠绕时，所述触发组件（7）在水位上升后启动清理组件（6），所述清理组件（6）将格栅机（3）上的耙齿（8）清理；抓挖组件（5），所述抓挖组件（5）连接在格栅机（3）上，所述清理组件（6）启动后，所述格栅箱（1）内的水位持续上升，所述抓挖组件（5）被触发组件（7）启动，进而对格栅箱（1）底部的碎石、淤泥去除；所述触发组件（7）包括固定柱（71）、气囊（72）、移动件（73）和触发件（74），所述固定柱（71）连接在格栅箱（1）内，所述气囊（72）设在固定柱（71）顶端，所述移动件（73）连接在固定柱（71）上，且所述气囊（72）与移动件（73）连接，所述触发件（74）连接在固定柱（71）上；所述移动件（73）包括保护套（731）、弹簧（732）和放置槽（733），所述保护套（731）与固定柱（71）相连接，所述弹簧（732）设在保护套（731）内，所述放置槽（733）开设在固定柱（71）上，且所述弹簧（732）连接在放置槽（733）内；所述触发件（74）包括滑槽（741）、启动板一（742）、启动板二（9）；接触板一（743）、接触板二（744）、接触板三（745）、接触板四（746），所述滑槽（741）开设在固定柱（71）上，且所述滑槽（741）与保护套（731）滑动连接，所述启动板一（742）和启动板二（9）分别连接在保护套（731）上，所述接触板一（743）、接触板二（744）、接触板三（745）、接触板四（746）均连接在滑槽（741）上；所述清理组件（6）包括电机（61）和清理件（62），所述电机（61）连接在格栅机（3）上，所述清理件（62）连接在电机（61）的输出轴上，所述清理件（62）对格栅机（3）上的耙齿（8）清理；所述清理件（62）包括转轴（621）和裁剪刀（622），所述转轴（621）连接在电机（61）的输出轴上，所述裁剪刀（622）连接在转轴（621）上，所述转轴（621）带动裁剪刀（622）转动；所述抓挖组件（5）包括过滤机（51）、凹槽（52）、连接件（53）和驱动件（54），所述过滤机（51）连接在格栅机（3）上，所述凹槽（52）开设在过滤机（51）上，所述连接件（53）设在凹槽（52）上，所述驱动件（54）设在凹槽（52）内，且所述驱动件（54）与连接件（53）相连接；所述连接件（53）包括电动伸缩杆（531）、齿轮一（532）和两个齿轮二（533），所述电动伸缩杆（531）连接在凹槽（52）内上，所述齿轮一（532）连接在电动伸缩杆（531）上，两个所述齿轮二（533）连接在驱动件（54）上用于驱动过滤机（51）工作，且两个所述齿轮二（533）均与齿轮一（532）相啮合；所述驱动件（54）包括若干个转动轴（541）、两个齿轮三（542）、两个齿轮四（543）和链条（544），若干个所述转动轴（541）连接在凹槽（52）内，两个所述齿轮三（542）连接在其中两个转动轴（541）上，两个所述齿轮四（543）连接在另外两个转动轴（541）上，两个所述链条（544）分别套设在齿轮三（542）、齿轮四（543）上。
2.一种应用权利要求1中所述无臭型污水处理设备的污水处理方法，包括以下步骤：步骤一，预处理，预处理阶段主要目的是去除污水中的大颗粒物质和悬浮物，通过格栅机（3）对水中的大颗粒物质和悬浮物进行过滤，根据格栅箱（1）内的水位变化，启动触发组件（7），进而触发组件（7）触发清理组件（6），清理组件（6）对格栅机（3）上的耙齿（8）进行清理，触发组件（7）触发抓挖组件（5），抓挖组件（5）对格栅箱（1）底部的淤泥进行清理，以减少对后续处理过程的干扰；步骤二，生物处理，生物处理阶段是污水处理的核心部分，利用好氧微生物将有机物质氧化为二氧化碳和水；利用厌氧微生物将有机物质分解为甲烷和二氧化碳；利用水生植物吸收污水中的营养物质，净化水质，主要通过微生物的作用将污水中的有机物质转化为无害物质，无臭型污水处理设备在生物处理阶段通常会采用一些生物滤池，有效去除污水中的臭味；步骤三，后处理，经过生物处理后的污水仍然可能含有一些残留的有机物质和微生物通过使用消毒、过滤等方式，对经过生物处理后的污水进行进一步的处理，以达到排放标准。
发明内容
本发明的目的在于提供一种无臭型污水处理设备及污水处理方法，以解决上述在过滤过程中碎石、塑料等残渣会缠绕在格栅机上，进而碎石、塑料等残渣可能会堵塞格栅机的过水口，导致水流不畅问题。
为实现上述目的，本发明提供如下技术方案：一种无臭型污水处理设备，包括：格栅箱、出水管、格栅机和储集箱，格栅箱内存有污水，出水管连接在格栅箱上，格栅机连接在格栅箱内，格栅机对污水过滤，出水管将过滤完的污水输送至下一处理箱内，储集箱连接在格栅箱上，格栅机将过滤出的残渣运输至储集箱内；
还包括：
触发组件，触发组件连接在格栅箱内，当格栅机的耙齿被缠绕或格栅箱内堆积淤泥，格栅箱内水位上升，从而启动触发组件；
清理组件，清理组件连接在格栅机上，格栅机上的耙齿被缠绕时，触发组件在水位上升后启动清理组件，清理组件将格栅机上的耙齿清理；
抓挖组件，抓挖组件连接在格栅机上，清理组件启动后，格栅箱内的水位持续上升，抓挖组件被触发组件启动，进而对格栅箱底部的碎石、淤泥去除。
其中，触发组件包括固定柱、气囊、移动件和触发件，固定柱连接在格栅箱内，气囊设在固定柱顶端，移动件连接在固定柱上，且气囊与移动件连接，触发件连接在固定柱上。
其中，移动件包括保护套、弹簧和放置槽，保护套与固定柱相连接，弹簧设在保护套内，放置槽开设在固定柱上，且弹簧连接在放置槽内。
其中，触发件包括滑槽、启动板一、启动板二；接触板一、接触板二、接触板三、接触板四，滑槽开设在固定柱上，且滑槽与保护套滑动连接，启动板一和启动板二分别连接在保护套上，接触板一、接触板二、接触板三、接触板四均连接在滑槽上。
其中，清理组件包括电机和清理件，电机连接在格栅机上，清理件连接在电机的输出轴上，清理件对格栅机上的耙齿清理。
其中，清理件包括转轴和裁剪刀，转轴连接在电机的输出轴上，裁剪刀连接在转轴上，转轴带动裁剪刀转动。
其中，抓挖组件包括过滤机、凹槽、连接件和驱动件，过滤机连接在格栅机上，凹槽开设在过滤机上，连接件设在凹槽上，驱动件设在凹槽内，且驱动件与连接件相连接。
其中，连接件包括电动伸缩杆、齿轮一和两个齿轮二，电动伸缩杆连接在凹槽内上，齿轮一连接在电动伸缩杆上，两个齿轮二连接在驱动件上用于驱动过滤机工作，且两个齿轮二均与齿轮一相啮合。
其中，驱动件包括若干个转动轴、两个齿轮三、两个齿轮四和链条，若干个转动轴连接在凹槽内，两个齿轮三连接在其中两个转动轴上，两个齿轮四连接在另外两个转动轴上，两个链条分别套设在齿轮三、齿轮四上。
一种无臭型污水处理设备的污水处理方法，包括以下步骤：
步骤一，预处理，预处理阶段主要目的是去除污水中的大颗粒物质和悬浮物，通过格栅机对水中的大颗粒物质和悬浮物进行过滤，根据格栅箱内的水位变化，启动触发组件，进而触发组件触发清理组件对格栅机上的耙齿进行清理，触发组件触发抓挖组件对格栅箱底部的淤泥进行清理，以减少对后续处理过程的干扰；
步骤二，生物处理，生物处理阶段是污水处理的核心部分，利用好氧微生物将有机物质氧化为二氧化碳和水；利用厌氧微生物将有机物质分解为甲烷和二氧化碳；利用水生植物吸收污水中的营养物质，净化水质，主要通过微生物的作用将污水中的有机物质转化为无害物质，无臭型污水处理设备在生物处理阶段通常会采用一些生物滤池，有效去除污水中的臭味；
步骤三，后处理，经过生物处理后的污水仍然可能含有一些残留的有机物质和微生物通过使用消毒、过滤等方式，对经过生物处理后的污水进行进一步的处理，以达到排放标准。
本发明至少具备以下有益效果：通过设置滑槽、启动板一、接触板一、接触板二、接触板三、接触板四，滑槽开设在固定柱上，且滑槽与保护套滑动连接，启动板一和启动板二分别连接在保护套上，接触板一、接触板二、接触板三、接触板四均连接在滑槽上，接触板一、接触板二、接触板三、接触板四通过扭簧连接在滑槽上，接触板三一端通过扭簧连接有接触板五，接触板四一端通过扭簧连接有接触板六，启动板一通过扭簧转动连接在保护套上，启动板一底端连接有阻挡板一，阻挡板一防止启动板一向下转动，接触板一底端连接有阻挡板二，阻挡二防止接触板一向下转动，接触板二底端连接有阻挡板三，阻挡板三防止接触板二向下转动，接触板三顶端连接有阻挡板四，阻挡板四防止接触板三向上转动，接触板四底端连接有阻挡板五，阻挡板五防止安装板向下转动，接触板三和接触板五底端设有阻挡板六，且阻挡板六与接触板三固定连接，阻挡板六防止接触板五向下转动，接触板四和接触板六之间连接有阻挡板七，阻挡板七与接触板四固定连接，阻挡板七防止接触板六向上转动，接触板一、接触板二和接触板四顶端设有开关，接触板三底端设有开关，启动板一带动接触板一转动，使接触板一与开关接触，进而启动清理组件，进而可以对格栅机的耙齿进行清理，防止格栅机上的耙齿被条状物的垃圾堵塞，保证污水能够正常流动。
（发明人：高绪涛;鞠庆玲;刘启凯）
