公布日：2023.11.03
申请日：2023.09.20
分类号：C02F7/00(2006.01)I;C02F3/12(2023.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种有机废水处理装置及方法，属于废水处理技术领域。一种有机废水处理装置，包括曝气池，还包括：搅拌机构，搅拌机构设置在曝气池内，用于破碎曝气池内的空气气泡；拨水机构，拨水机构设置在曝气池的上侧，用于拨动曝气池内废水表层的水体；以及接水池，接水池固设在曝气池的一侧，用于接取拨水机构拨动的曝气池表层水体，接水池内设置有与搅拌机构相连且用于将接水池内的水体向曝气池内输送的排水组件，排水组件外侧连接有曝气组件；本发明通过控制搅拌机构运行，使搅拌机构带动排水组件和曝气组件工作，使污水与空气充分接触，提高污水曝气效果，有效提升废水处理效果。
权利要求书

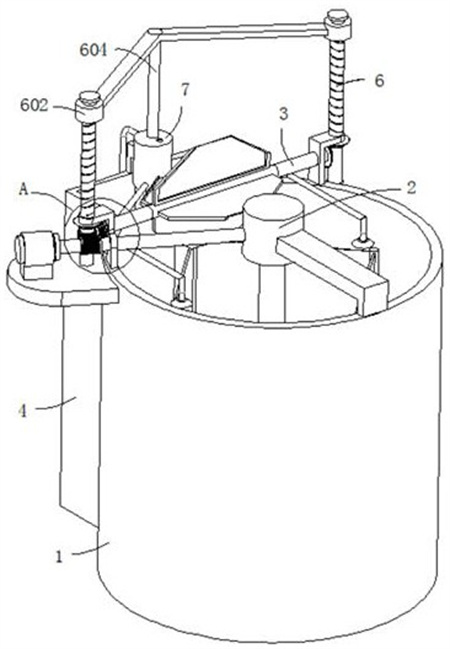

1.一种有机废水处理装置，包括曝气池（1），其特征在于，还包括：搅拌机构（2），所述搅拌机构（2）设置在曝气池（1）内，用于破碎曝气池（1）内的空气气泡；拨水机构（3），所述拨水机构（3）设置在曝气池（1）的上侧，用于拨动曝气池（1）内废水表层的水体；以及接水池（4），所述接水池（4）固设在曝气池（1）的一侧，用于接取拨水机构（3）拨动的曝气池（1）表层水体，所述接水池（4）内设置有与搅拌机构（2）相连且用于将接水池（4）内的水体向曝气池（1）内输送的排水组件，所述排水组件外侧连接有曝气组件；所述搅拌机构（2）包括固设在曝气池（1）外侧的安装板（201）、设置在安装板（201）上的驱动电机（202）、与驱动电机（202）输出端相连的驱动轴（203）、设置在驱动轴（203）上的主动锥齿轮（204）、固设在曝气池（1）上的支撑座（205）、转动连接在支撑座（205）上的搅拌轴（206）、固设在搅拌轴（206）上且与主动锥齿轮（204）啮合的从动锥齿轮（2061）以及均匀设置在搅拌轴（206）底部的若干L形搅拌架（207）；所述支撑座（205）的底部转动连接有套设在搅拌轴（206）外侧的套管（5），所述套管（5）与支撑座（205）之间设置有卷簧（2051），所述套管（5）上固设有与主动锥齿轮（204）啮合的不完全锥齿轮（501），所述套管（5）上开设有若干环形槽（502），每个所述环形槽（502）内缠绕连接有拉绳（5021），所述拉绳（5021）远离环形槽（502）的一端连接有弹性网（503），所述弹性网（503）的两端分别与相邻两个L形搅拌架（207）相连；所述拨水机构（3）包括固设在曝气池（1）上的L形板（301）、转动连接在L形板（301）上的拨动轴（302）以及呈圆周均匀设置在拨动轴（302）上的拨水板（303），所述拨水板（303）上开设有导水槽（3031），所述曝气池（1）的顶部开设有与拨水板（303）相配合的开口（101）；所述排水组件包括转动连接在L形板（301）上的往复丝杆（6）、固设在往复丝杆（6）上的蜗轮（601）、固设在驱动轴（203）上且与蜗轮（601）啮合的蜗杆（2031）、与往复丝杆（6）螺纹连接的套筒（602）、与套筒（602）固连的连接板（603）、与连接板（603）远离套筒（602）一端固连的移动杆（604）以及设置在移动杆（604）底部的排水板（605），所述排水板（605）滑动连接在接水池（4）内；所述接水池（4）内壁开设有连通槽（401），所述排水板（605）与连通槽（401）内壁之间存在空隙，所述接水池（4）与曝气池（1）之间设置有单向阀（402）。
2.根据权利要求1所述的一种有机废水处理装置，其特征在于，所述往复丝杆（6）的光滑段连接有第二锥齿轮（606），所述拨动轴（302）上固设有与第二锥齿轮（606）啮合的第一锥齿轮（3021）。
3.根据权利要求2所述的一种有机废水处理装置，其特征在于，所述曝气组件包括固设在接水池（4）上的连接座（403）、与连接座（403）固连的工作管（7）、与移动杆（604）相连且滑动连接在工作管（7）内的活塞板（701）、固设在工作管（7）顶部的进气阀（702）、与工作管（7）相连的排气管（703）、与排气管（703）远离工作管（7）一端相连的曝气板（704）以及设置在曝气板（704）上的若干曝气头（705），所述排气管（703）内设置有排气阀，所述排气管（703）远离工作管（7）的一端依次穿过接水池（4）和曝气池（1）并与曝气板（704）相连。
4.根据权利要求3所述的一种有机废水处理装置，其特征在于，所述活塞板（701）将工作管（7）分隔为上腔体和下腔体，所述进气阀（702）和排气管（703）均与上腔体相连，所述下腔体外接有进水管（706），所述进水管（706）内设置有进液阀，所述进水管（706）远离工作管（7）的一端置于曝气池（1）的侧边顶部，所述下腔体的底部还设置有置于接水池（4）上侧的出水阀（707）。
5.一种有机废水处理装置的处理方法，包括权利要求4所述的一种有机废水处理装置，其特征在于，还包括以下步骤：S1：有机废水排放至曝气池（1）后，控制搅拌机构（2）运行，使搅拌机构（2）带动排水组件和曝气组件工作，通过控制驱动电机（202）运行，使驱动电机（202）的输出端带动驱动轴（203）转动，驱动轴（203）上的主动锥齿轮（204）与搅拌轴（206）上的从动锥齿轮（2061）啮合，使从动锥齿轮（2061）带动搅拌轴（206）以及搅拌轴（206）外侧的L形搅拌架（207）在曝气池（1）内做搅拌动作；S2：驱动轴（203）转动时外侧的蜗杆（2031）与往复丝杆（6）上的蜗轮（601）啮合传动，往复丝杆（6）转动并通过第二锥齿轮（606）与第一锥齿轮（3021）啮合，使第一锥齿轮（3021）带动拨动轴（302）旋转，拨动轴（302）转动时带动拨水板（303）在曝气池（1）水面上转动，使拨水板（303）对曝气池（1）表层的水体进行拨动，拨动的水体从开口（101）处进入接水池（4）；S3：往复丝杆（6）的持续转动使得其外侧套筒（602）上下往复移动，套筒（602）通过连接板（603）带动移动杆（604）和移动杆（604）底部的排水板（605）上下往复移动，排水板（605）上移时，从开口（101）处进入接水池（4）中的废水通过连通槽（401）进入接水池（4）的底侧，排水板（605）下移时，排水板（605）对接水池（4）底侧的废水挤压，使接水池（4）内的废水通过单向阀（402）排向曝气池（1）的底部，能够对位于曝气池（1）底部沉积的活性污泥进行搅动，同时实现曝气池（1）内废水的上下转换，使曝气池（1）内的废水依次与空气接触进气曝气；S4：移动杆（604）上下往复移动过程中带动活塞板（701）在工作管（7）内移动，活塞板（701）在工作管（7）内下移时，工作管（7）通过进气阀（702）抽取外侧的空气，活塞板（701）在工作管（7）内上移时可对工作管（7）此前抽取的空气通过排气管（703）排向曝气板（704），使曝气板（704）排出空气气泡在曝气池（1）内，对曝气池（1）中的污水进行曝气，且L形搅拌架（207）在曝气池（1）内转动，可对废水进行搅拌以及对废水中的空气气泡进行破碎，提高废水与气泡的接触面积，使废水和气泡混合均匀。
发明内容
本发明的目的是为了解决现有技术中存在的问题，而提出的一种有机废水处理装置及方法。
为了实现上述目的，本发明采用了如下技术方案：
一种有机废水处理装置，包括曝气池，还包括：
搅拌机构，所述搅拌机构设置在曝气池内，用于破碎曝气池内的空气气泡；
拨水机构，所述拨水机构设置在曝气池的上侧，用于拨动曝气池内废水表层的水体；以及
接水池，所述接水池固设在曝气池的一侧，用于接取拨水机构拨动的曝气池表层水体，所述接水池内设置有与搅拌机构相连且用于将接水池内的水体向曝气池内输送的排水组件，所述排水组件外侧连接有曝气组件。
优选的，所述搅拌机构包括固设在曝气池外侧的安装板、设置在安装板上的驱动电机、与驱动电机输出端相连的驱动轴、设置在驱动轴上的主动锥齿轮、固设在曝气池上的支撑座、转动连接在支撑座上的搅拌轴、固设在搅拌轴上且与主动锥齿轮啮合的从动锥齿轮以及均匀设置在搅拌轴底部的若干L形搅拌架。
优选的，所述支撑座的底部转动连接有套设在搅拌轴外侧的套管，所述套管与支撑座之间设置有卷簧，所述套管上固设有与主动锥齿轮啮合的不完全锥齿轮，所述套管上开设有若干环形槽，每个所述环形槽内缠绕连接有拉绳，所述拉绳远离环形槽的一端连接有弹性网，所述弹性网的两端分别与相邻两个L形搅拌架相连。
优选的，所述拨水机构包括固设在曝气池上的L形板、转动连接在L形板上的拨动轴以及呈圆周均匀设置在拨动轴上的拨水板，所述拨水板上开设有导水槽，所述曝气池的顶部开设有与拨水板相配合的开口。
优选的，所述排水组件包括转动连接在L形板上的往复丝杆、固设在往复丝杆上的蜗轮、固设在驱动轴上且与蜗轮啮合的蜗杆、与往复丝杆螺纹连接的套筒、与套筒固连的连接板、与连接板远离套筒一端固连的移动杆以及设置在移动杆底部的排水板，所述排水板滑动连接在接水池内。
优选的，所述接水池内壁开设有连通槽，所述排水板与连通槽内壁之间存在空隙，所述接水池与曝气池之间设置有单向阀。
优选的，所述往复丝杆的光滑段连接有第二锥齿轮，所述拨动轴上固设有与第二锥齿轮啮合的第一锥齿轮。
优选的，所述曝气组件包括固设在接水池上的连接座、与连接座固连的工作管、与移动杆相连且滑动连接在工作管内的活塞板、固设在工作管顶部的进气阀、与工作管相连的排气管、与排气管远离工作管一端相连的曝气板以及设置在曝气板上的若干曝气头，所述排气管内设置有排气阀，所述排气管远离工作管的一端依次穿过接水池和曝气池并与曝气板相连。
优选的，所述活塞板将工作管分隔为上腔体和下腔体，所述进气阀和排气管均与上腔体相连，所述下腔体外接有进水管，所述进水管内设置有进液阀，所述进水管远离工作管的一端置于曝气池的侧边顶部，所述下腔体的底部还设置有置于接水池上侧的出水阀。
本发明还公开了一种有机废水处理装置的处理方法，包括种有机废水处理装置，还包括以下步骤：
S1：有机废水排放至曝气池后，控制搅拌机构运行，使搅拌机构带动排水组件和曝气组件工作，通过控制驱动电机运行，使驱动电机的输出端带动驱动轴转动，驱动轴上的主动锥齿轮与搅拌轴上的从动锥齿轮啮合，使从动锥齿轮带动搅拌轴以及搅拌轴外侧的L形搅拌架在曝气池内做搅拌动作；
S2：驱动轴转动时外侧的蜗杆与往复丝杆上的蜗轮啮合传动，往复丝杆转动并通过第二锥齿轮与第一锥齿轮啮合，使第一锥齿轮带动拨动轴旋转，拨动轴转动时带动拨水板在曝气池水面上转动，使拨水板对曝气池表层的水体进行拨动，拨动的水体从开口处进入接水池；
S3：往复丝杆的持续转动使得其外侧套筒上下往复移动，套筒通过连接板带动移动杆和移动杆底部的排水板上下往复移动，排水板上移时，从开口处进入接水池中的废水通过连通槽进入接水池的底侧，排水板下移时，排水板对接水池底侧的废水挤压，使接水池内的废水通过单向阀排向曝气池的底部，能够对位于曝气池底部沉积的活性污泥进行搅动，同时实现曝气池内废水的上下转换，使曝气池内的废水依次与空气接触进气曝气；
S4：移动杆上下往复移动过程中带动活塞板在工作管内移动，活塞板在工作管内下移时，工作管通过进气阀抽取外侧的空气，活塞板在工作管内上移时可对工作管此前抽取的空气通过排气管排向曝气板，使曝气板排出空气气泡在曝气池内，对曝气池中的污水进行曝气，且L形搅拌架在曝气池内转动，可对废水进行搅拌以及对废水中的空气气泡进行破碎，提高废水与气泡的接触面积，使废水和气泡混合均匀。
与现有技术相比，本发明提供了一种有机废水处理装置及方法，具备以下有益效果：
1、该有机废水处理装置及方法，通过控制搅拌机构运行，使搅拌机构带动排水组件和曝气组件工作，使污水与空气充分接触，提高污水曝气效果，有效提升废水处理效果。
2、该有机废水处理装置及方法，通过拨水机构工作，使曝气池表层水体拨动至接水池内，随后排水组件工作，使排水组件将进入接水池内的废水排向曝气池底部，实现曝气池内废水的上下转换，使曝气池内的废水依次与空气接触进行曝气，有效提升废水处理效果。
3、该有机废水处理装置及方法，通过排水组件工作时，移动杆带动活塞板在工作管内移动，当活塞板在工作管内下移时，工作管通过进气阀抽取外侧的空气，活塞板在工作管内上移时可对工作管此前抽取的空气通过排气管排向曝气板，使曝气板排出空气气泡在曝气池内，对曝气池中的污水进行曝气，且L形搅拌架在曝气池内转动，可对废水进行搅拌以及对废水中的空气气泡进行破碎，提高废水与气泡的接触面积，使废水和气泡混合均匀，使得曝气腔内的氧气分布均匀，有效提升水处理效果。
（发明人：艾森;艾洪勇;孙佳晶;李旺）
