公布日：2024.05.14
申请日：2024.03.27
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N
摘要
本发明公开了一种移动式污水处理设备，包括装置主体，其整体呈矩形结构设置；所述装置主体包括：装置外壳，其整体呈矩形外框的结构设置，在装置外壳的顶端分别设置有进料口和主动电机，且进料口和主动电机从左向右依次设置；预处理室、絮凝室、搅拌室和过滤室，且其分别在装置外壳的内部从左向右依次设置，并且其之间均通过中间隔板进行阻隔。该移动式污水处理设备，而在主动齿轮进行旋转的时候，便可以达到对其内部的阻挡板进行旋转的效果，故而在阻挡板进行旋转的时候，便可以直接旋转到进液口和出液口的位置，达到避免整个装置在进行移动的时候，会在进液口和出液口的位置洒落出污水的现象发生。
权利要求书

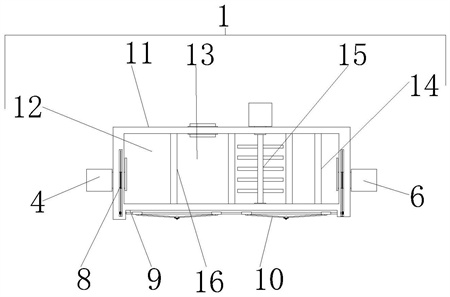

1.一种移动式污水处理设备，包括：装置主体(1)，其整体呈矩形结构设置；其特征在于：所述装置主体(1)包括：装置外壳(11)，其整体呈矩形外框的结构设置，在装置外壳(11)的顶端分别设置有进料口(2)和主动电机(3)，且进料口(2)和主动电机(3)从左向右依次设置；预处理室(12)、絮凝室(13)、搅拌室(15)和过滤室(14)，且其分别在装置外壳(11)的内部从左向右依次设置，并且其之间均通过中间隔板(16)进行阻隔；所述装置外壳(11)的内部还设置有控制机构(8)，其可以同时控制装置外壳(11)内部的遮挡板(84)和移动机构(10)，达到可以对进料口(2)和出液口(7)进行遮挡以及方便整个设备进行移动的效果。
2.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述装置主体(1)包括：装置外壳(11)，其呈空心的框架形结构设置，在装置外壳(11)两侧的内壁中间位置还设置有空心槽(111)；所述装置外壳(11)的底部还镶嵌有一个预留槽(9)，在预留槽(9)的顶端还设置有一个底部滑槽(112)。
3.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述进料口(2)的位置与絮凝室(13)的位置相对应，通过进料口(2)可以进行絮凝剂的添加工作，达到方便对内部的污水进行絮凝处理的效果。
4.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述主动电机(3)的位置与搅拌室(15)的位置相对应，在搅拌室(15)的内部设置有一个搅拌叶，所述搅拌叶的顶端轴与主动电机(3)的轴之间同轴连接，用于进行污水的混合搅拌工作，达到对大体积的杂质进行粉碎处理的效果，方便后续的过滤流动工作。
5.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述装置外壳(11)的左右顶端还分别设置有进液口(5)和出液口(7)，所述进液口(5)在装置外壳(11)左侧的上方位置的偏向中心位置设置，所述出液口(7)在装置外壳(11)右侧的下方位置的偏向中心的位置设置。
6.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述控制机构(8)在装置外壳(11)的左右位置均有设置，且左侧的控制机构(8)的外侧与第一驱动电机(4)的输出端同轴连接，右侧的所述控制机构(8)的外侧与第二驱动电机(6)的输出端之间同轴连接。
7.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述控制机构(8)包括：主动齿轮(81)，其在空心槽(111)的内部设置，其其底部设置有与其进行啮合的从动齿轮(82)，所述从动齿轮(82)的外部设置有传送机构(83)；所述传送机构(83)的顶端还连接有移动机构(10)，用于进行装置主体(1)的移动工作；所述主动齿轮(81)的顶端还同轴连接有一个遮挡板(84)，其遮挡板(84)的内壁与装置外壳(11)的内壁相接触。
8.根据权利要求7所述的一种移动式污水处理设备，其特征在于：所述传送机构(83)包括：主动盘(831)，其与从动齿轮(82)之间为同轴连接，所述主动盘(831)处于装置主体(1)的中间位置，而在主动盘(831)的两侧对称设置有从动盘(833)，并且主动盘(831)和从动盘(833)之间通过传输皮带(832)之间进行连接。
9.根据权利要求8所述的一种移动式污水处理设备，其特征在于：所述从动盘(833)的顶端与移动机构(10)之间相连接，所述移动机构(10)包括：丝杆(101)，其顶端与从动盘(833)之间为同轴连接，而在丝杆(101)的外部套设有2个升降机构，所述升降机构包括：旋转套(102)，其设置有2个，在丝杆(101)的外部均为螺纹连接，而对称2个旋转套(102)与丝杆(101)之间为相反的螺纹连接机构；所述旋转套(102)的底部通过轴连接有旋转杆(104)，且旋转杆(104)的另一端通过轴与连接板相连接，所述连接板的底部安装有滚动轮(105)，所述旋转套(102)的顶端还安装有滑块(103)，且滑块(103)的顶端卡合在底部滑槽(112)的内部。
发明内容
本发明的目的在于提供一种移动式污水处理设备，以解决上述背景技术提出的目前市场上的处理装置一般是埋设在地面的固定位置，不能很好的进行移动，而随着现在社会的不断发展，各种音乐节以及各种聚众活动越来越多，其活动的位置也是不断变化的，故而在这种人流量较大的位置，由于其位置的地点不确定，故而便不能对人员产生的污水进行控制处理工作，导致会有大量的水源浪费，故而也就达不到节能环保的问题。
为实现上述目的，本发明提供如下技术方案：一种移动式污水处理设备，包括装置主体，其整体呈矩形结构设置；
所述装置主体包括：
装置外壳，其整体呈矩形外框的结构设置，在装置外壳的顶端分别设置有进料口和主动电机，且进料口和主动电机从左向右依次设置；
预处理室、絮凝室、搅拌室和过滤室，且其分别在装置外壳的内部从左向右依次设置，并且其之间均通过中间隔板进行阻隔；
所述装置外壳的内部还设置有控制机构，其可以同时控制装置外壳内部的遮挡板和移动机构，达到可以对进料口和出液口进行遮挡以及方便整个设备进行移动的效果。
优选的，所述装置主体包括：
装置外壳，其呈空心的框架形结构设置，在装置外壳两侧的内壁中间位置还设置有空心槽；
所述装置外壳的底部还镶嵌有一个预留槽，在预留槽的顶端还设置有一个底部滑槽。
优选的，所述进料口的位置与絮凝室的位置相对应，通过进料口可以进行絮凝剂的添加工作，达到方便对内部的污水进行絮凝处理的效果。
优选的，所述主动电机的位置与搅拌室的位置相对应，在搅拌室的内部设置有一个搅拌叶，所述搅拌叶的顶端轴与主动电机的轴之间同轴连接，用于进行污水的混合搅拌工作，达到对大体积的杂质进行粉碎处理的效果，方便后续的过滤流动工作。
优选的，所述装置外壳的左右顶端还分别设置有进液口和出液口，所述进液口在装置外壳左侧的上方位置的偏向中心位置设置，所述出液口在装置外壳右侧的下方位置的偏向中心的位置设置。
优选的，所述控制机构在装置外壳的左右位置均有设置，且左侧的控制机构的外侧与第一驱动电机的输出端同轴连接，右侧的所述控制机构的外侧与第二驱动电机的输出端之间同轴连接。
优选的，所述控制机构包括：
主动齿轮，其在空心槽的内部设置，其其底部设置有与其进行啮合的从动齿轮，所述从动齿轮的外部设置有传送机构；
所述传送机构的顶端还连接有移动机构，用于进行装置主体的移动工作；
所述主动齿轮的顶端还同轴连接有一个遮挡板，其遮挡板的内壁与装置外壳的内壁相接触。
优选的，所述传送机构包括：
主动盘，其与从动齿轮之间为同轴连接，所述主动盘处于装置主体的中间位置，而在主动盘的两侧对称设置有从动盘，并且主动盘和从动盘之间通过传输皮带之间进行连接。
9.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述从动盘的顶端与移动机构之间相连接，所述移动机构包括：
丝杆，其顶端与从动盘之间为同轴连接，而在丝杆的外部套设有2个升降机构，所述升降机构包括：
旋转套，其设置有2个，在丝杆的外部均为螺纹连接，而对称2个旋转套与丝杆之间为相反的螺纹连接机构；
所述旋转套的底部通过轴连接有旋转杆，且旋转杆的另一端通过轴与连接板相连接，所述连接板的底部安装有滚动轮，所述旋转套的顶端还安装有滑块，且滑块的顶端卡合在底部滑槽的内部。
与现有技术相比，本发明的有益效果是：该移动式污水处理设备，设置有控制机构，控制机构在进行工作的时候，其会使得中间主动齿轮进行旋转，而在主动齿轮进行旋转的时候，便可以达到对其内部的阻挡板进行旋转的效果，而由于进液口和出液口的位置均偏向整个装置外壳的中间位置进行设置，故而在阻挡板进行旋转的时候，便可以直接旋转到进液口和出液口的位置，达到避免整个装置在进行移动的时候，会在进液口和出液口的位置洒落出污水的现象发生；
而在主动齿轮进行旋转的时候，由于主动齿轮的尺寸大于从动齿轮的尺寸，故而在主动齿轮进行半圈旋转的时候，便会使得从动齿轮进行多圈的旋转工作，而由于从从动齿轮上的传送机构的设置，便会使得丝杆也进行多圈的旋转工作，在丝杆进行旋转的时候，便可以达到控制对称设置的2个旋转套进行相向的移动工作，由此便可以是的旋转杆进行旋转，将滚动轮顶出的现象目的，故而在滚动轮的作用下也就可以达到控制整个装置进行移动的效果，灵活性更好，能够更好的为音乐节等进行服务，且整个操作也更加的方便。
（发明人：杨新敬）
