公布日：2024.05.28
申请日：2024.04.19
分类号：C02F1/40(2023.01)I;C02F103/14(2006.01)N
摘要
本发明公开了一种油漆喷涂用的污水回收处理设备，涉及到污水回收处理设备领域，其包括污水处理机以及安装在其一侧的排渣筒，所述污水处理机内转动安装有两个齿轮轴。需要说明的是，在本发明中，废渣在进入到分离套并落在输送带上时，输送带向上传送废渣，在水的重力作用下，通过孔洞将废渣中的废水排出，实现对废渣中的废水进行充分分离；移动座带动多个吹气头来回地对污水处理机内的废水进行吹动，将废渣吹向排渣筒，加快了排渣的效率，并且刮除架将刮渣板上附着的废渣刮除，通过吹气喷头吹气进一步将刮除架和刮渣板上的油漆废渣吹走，保证刮渣板和刮除架的洁净，进而保证排渣效果，节约了水资源，避免了环境污染，为企业带来良好的经济效益。
权利要求书
1.一种油漆喷涂用的污水回收处理设备，其特征在于，其包括污水处理机以及安装在其一侧的排渣筒，所述污水处理机内转动安装有两个齿轮轴，所述齿轮轴上安装有两个齿轮，位于同一侧的两个所述齿轮上传动安装有链条，两个所述链条上安装有刮渣板，所述污水处理机的一侧安装有动力电机，所述齿轮轴安装在所述动力电机的输出轴上，所述污水处理机的一侧安装有排水管和气泵，所述污水处理机内安装有用于分隔空间的阻隔板；该油漆喷涂用的污水回收处理设备还包括废渣分离机构，所述废渣分离机构连接在所述排渣筒上，所述废渣分离机构用于将所述排渣筒排出的废渣进行分离；所述废渣分离机构包括分离套，所述分离套连接在所述排渣筒上，所述排渣筒内设有输送带，所述输送带上设置有多个用于排水的孔洞，所述分离套的底侧安装有集水罩，所述集水罩的底侧安装有集水管，所述集水管连接在所述排水管上；该油漆喷涂用的污水回收处理设备还包括废渣吹动机构，所述废渣吹动机构滑动安装在所述阻隔板的顶侧上，所述废渣吹动机构用于将废水表面的废渣吹向所述排渣筒；所述废渣吹动机构包括移动座，所述移动座的底侧安装有多个吹气头，所述移动座上安装有转接气管，所述转接气管连接在所述气泵上，所述气泵吹出的气体通过所述转接气管和所述移动座进入到多个所述吹气头内；该油漆喷涂用的污水回收处理设备还包括刮渣板清理机构，所述刮渣板清理机构安装在所述污水处理机上，所述刮渣板清理机构用于对所述刮渣板表面附着的废渣进行清理；所述刮渣板清理机构包括安装架，所述安装架上活动安装有刮除架，所述刮渣板与所述刮除架接触，并被所述刮除架刮掉所述刮渣板上附着的废渣。
2.根据权利要求1所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述废渣分离机构还包括刮板，所述刮板安装在所述分离套的出口位置，所述刮板与所述输送带相接触；所述输送带的两侧位置均套接有侧边阻挡条，所述刮板位于两个所述侧边阻挡条之间。
3.根据权利要求2所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述分离套内转动安装有多个旋转轴，所述旋转轴上套接有传动辊，所述输送带套接在多个传动辊上；所述旋转轴与所述齿轮轴上套接有传动轮，两个所述传动轮上套接有传动皮带。
4.根据权利要求1所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述废渣吹动机构还包括转动柱，所述转动柱转动安装在所述污水处理机的两侧内壁上；所述移动座上开设有转动孔，所述转动柱转动安装在所述转动孔内。
5.根据权利要求4所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述转动柱的外表面环形倾斜的开设有挤压槽，所述转动孔的内壁上安装有挤压块，所述挤压块位于所述挤压槽内；所述挤压槽与所述挤压块均为弧形设置，所述转动柱转动通过所述挤压槽挤压所述挤压块移动，驱动所述移动座横向移动。
6.根据权利要求5所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述阻隔板的顶侧为倾斜设置，所述移动座滑动安装在所述阻隔板顶侧的平整处；所述阻隔板的顶侧开设有滑动槽，所述移动座的底侧安装有滑动块，所述滑动槽滑动安装在所述滑动块上。
7.根据权利要求6所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述转动柱与所述齿轮轴的端部均安装有转接皮带轮，两个所述转接皮带轮上套接有转接皮带。
8.根据权利要求1所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述刮渣板清理机构还包括多个吹气喷头，多个所述吹气喷头均安装在所述安装架的底侧上；所述安装架内开设有吹气腔，多个所述吹气喷头均与所述吹气腔相连通，所述吹气腔内连接有连接气管，所述连接气管连接在所述转接气管上。
9.根据权利要求8所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述吹气腔内设有封闭板，所述封闭板用于封闭多个所述吹气喷头；所述吹气腔的顶侧内壁上开设有活动孔，所述活动孔内滑动安装有带动杆，所述带动杆的底端安装在所述封闭板上。
10.根据权利要求9所述的一种油漆喷涂用的污水回收处理设备，其特征在于，所述安装架上开设有升降孔，所述刮除架活动安装在所述升降孔内，所述安装架与所述刮除架之间连接有回移弹簧；所述带动杆的顶端安装有挤压板，所述刮除架复位挤压所述挤压板下移；所述带动杆上套接有回位弹簧，所述回位弹簧的顶端和底端安装在所述挤压板的底侧和所述安装架的顶侧上。
发明内容
本发明的目的在于提供一种油漆喷涂用的污水回收处理设备，以解决上述背景技术中提出的问题。

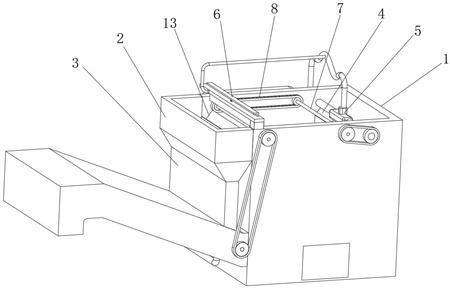

为实现上述目的，本发明提供如下技术方案：一种油漆喷涂用的污水回收处理设备，其包括污水处理机以及安装在其一侧的排渣筒，所述污水处理机内转动安装有两个齿轮轴，所述齿轮轴上安装有两个齿轮，位于同一侧的两个所述齿轮上传动安装有链条，两个所述链条上安装有刮渣板，所述污水处理机的一侧安装有动力电机，所述齿轮轴安装在所述动力电机的输出轴上，所述污水处理机的一侧安装有排水管和气泵，所述污水处理机内安装有用于分隔空间的阻隔板；还包括废渣分离机构，所述废渣分离机构连接在所述排渣筒上，所述废渣分离机构用于将所述排渣筒排出的废渣进行分离；所述废渣分离机构包括分离套，所述分离套连接在所述排渣筒上，所述排渣筒内设有输送带，所述输送带上设置有多个用于排水的孔洞，所述分离套的底侧安装有集水罩，所述集水罩的底侧安装有集水管，所述集水管连接在所述排水管上；还包括废渣吹动机构，所述废渣吹动机构滑动安装在所述阻隔板的顶侧上，所述废渣吹动机构用于将废水表面的废渣吹向所述排渣筒；所述废渣吹动机构包括移动座，所述移动座的底侧安装有多个吹气头，所述移动座上安装有转接气管，所述转接气管连接在所述气泵上，所述气泵吹出的气体通过所述转接气管和所述移动座进入到多个所述吹气头内；还包括刮渣板清理机构，所述刮渣板清理机构安装在所述污水处理机上，所述刮渣板清理机构用于对所述刮渣板表面附着的废渣进行清理；所述刮渣板清理机构包括安装架，所述安装架上活动安装有刮除架，所述刮渣板与所述刮除架接触，并被所述刮除架刮掉所述刮渣板上附着的废渣。
进一步地，在本发明较佳实施例中，所述废渣分离机构还包括刮板，所述刮板安装在所述分离套的出口位置，所述刮板与所述输送带相接触；所述输送带的两侧位置均套接有侧边阻挡条，所述刮板位于两个所述侧边阻挡条之间。
进一步地，在本发明较佳实施例中，所述分离套内转动安装有多个旋转轴，所述旋转轴上套接有传动辊，所述输送带套接在多个传动辊上；所述旋转轴与所述齿轮轴上套接有传动轮，两个所述传动轮上套接有传动皮带。
进一步地，在本发明较佳实施例中，所述废渣吹动机构还包括转动柱，所述转动柱转动安装在所述污水处理机的两侧内壁上；所述移动座上开设有转动孔，所述转动柱转动安装在所述转动孔内。
进一步地，在本发明较佳实施例中，所述转动柱的外表面环形倾斜的开设有挤压槽，所述转动孔的内壁上安装有挤压块，所述挤压块位于所述挤压槽内；所述挤压槽与所述挤压块均为弧形设置，所述转动柱转动通过所述挤压槽挤压所述挤压块移动，驱动所述移动座横向移动。
进一步地，在本发明较佳实施例中，所述阻隔板的顶侧为倾斜设置，所述移动座滑动安装在所述阻隔板顶侧的平整处；所述阻隔板的顶侧开设有滑动槽，所述移动座的底侧安装有滑动块，所述滑动槽滑动安装在所述滑动块上。
进一步地，在本发明较佳实施例中，所述转动柱与所述齿轮轴的端部均安装有转接皮带轮，两个所述转接皮带轮上套接有转接皮带。
进一步地，在本发明较佳实施例中，所述刮渣板清理机构还包括多个吹气喷头，多个所述吹气喷头均安装在所述安装架的底侧上；所述安装架内开设有吹气腔，多个所述吹气喷头均与所述吹气腔相连通，所述吹气腔内连接有连接气管，所述连接气管连接在所述转接气管上。
进一步地，在本发明较佳实施例中，所述吹气腔内设有封闭板，所述封闭板用于封闭多个所述吹气喷头；所述吹气腔的顶侧内壁上开设有活动孔，所述活动孔内滑动安装有带动杆，所述带动杆的底端安装在所述封闭板上。
进一步地，在本发明较佳实施例中，所述安装架上开设有升降孔，所述刮除架活动安装在所述升降孔内，所述安装架与所述刮除架之间连接有回移弹簧；所述带动杆的顶端安装有挤压板，所述刮除架复位挤压所述挤压板下移；所述带动杆上套接有回位弹簧，所述回位弹簧的顶端和底端安装在所述挤压板的底侧和所述安装架的顶侧上。
本发明提出的一种油漆喷涂用的污水回收处理设备的有益效果是：在本发明中，通过废渣分离机构的设置，在排渣筒进行排渣时，废渣进入到分离套内，进而落在输送带上，输送带向上传送废渣时，在水的重力作用下，通过多个用于排水的孔洞将废渣中的废水排出，废水再通过集水罩进入到集水管内，再通过集水管进入到排水管内，实现对废渣中的废水进行充分分离的目的。
进一步地，在本发明中，通过废渣吹动机构的设置，移动座带动多个吹气头来回地对污水处理机内的废水进行吹动，进而将废水表面漂浮的废渣快速地吹向排渣筒，使得刮渣板可以快速排渣，有效地加快了排渣的效率，并且借助污水处理机本身的动力驱动转动柱转动，不需要额外增加动力，既可以保证结构稳定性，并且使用时更加的节能。
更进一步地，在本发明中，通过刮渣板清理机构的设置，在两个链条转动带动刮渣板转动时，刮渣板与刮除架接触，并挤压刮除架上移，继而拉动回移弹簧拉伸，同时刮除架上移，不再挤压挤压板，此时在回位弹簧的回弹力下，通过带动杆带动封闭板上移，使得多个吹气喷头与吹气腔连通，此时气泵产生的高压气体通过转接气管进入到连接气管内，再通过连接气管进入到吹气腔内，最终通过多个吹气喷头喷出，可以实现刮除架将刮渣板上附着的废渣刮除；另外，通过吹气喷头吹气进一步地将刮除架和刮渣板上的油漆废渣吹走，保证刮渣板和刮除架的洁净，从而避免废渣的粘结，导致刮渣板不能够正常进行刮渣的问题，同时在刮板被清理后，吹气喷头自动关闭，不影响废渣的排出。
（发明人：王浩堂;翟爱玉;王继磊）
