公布日：2023.11.24
申请日：2023.09.05
分类号：C02F3/28(2023.01)I
摘要
本发明公开一种高效厌氧反应器，涉及反应器领域。该高效厌氧反应器包括厌氧反应器主体，所述厌氧反应器主体的内部设有内固定环板，所述厌氧反应器主体的内腔中活动卡接有多组反应器分层板，多组所述反应器分层板上固定连接有定位柱。该高效厌氧反应器组装方便，能够实现快速对反应器分层板、定位柱和电机主体进行厌氧反应器主体上的安装固定，同时，后续需要检修维护或清理时方便，在使用厌氧反应器主体的过程中，利用电机主体驱动混合区搅拌杆转动，利用混合区搅拌杆来实现搅拌，将污水和污泥悬浮层区充分接触，提高微生物对污水的处理效果，保证甲烷的分解速度快，污水处理更加充分。
权利要求书
1.一种高效厌氧反应器，包括厌氧反应器主体(1)，其特征在于：所述厌氧反应器主体(1)的内部设有内固定环板(2)，所述厌氧反应器主体(1)的内腔中活动卡接有多组反应器分层板(3)，多组所述反应器分层板(3)上固定连接有定位柱(4)；所述厌氧反应器主体(1)的顶部设有上盖板(5)，所述定位柱(4)活动卡接在内固定环板(2)和上盖板(5)之间；所述厌氧反应器主体(1)的内部设有支撑固定柱(6)，所述支撑固定柱(6)上设有轴座(601)，所述轴座(601)内转动连接有转轴(602)，所述转轴(602)上设有混合区搅拌杆(7)；所述厌氧反应器主体(1)的底部活动卡接有电机主体(10)，所述电机主体(10)的输出端与转轴(602)卡接；所述厌氧反应器主体(1)的底部开设有排污清洁口(9)，所述厌氧反应器主体(1)的底部设有电机安装座(8)，所述电机主体(10)上设有锁定块(1001)，所述锁定块(1001)活动卡接在电机安装座(8)的内部，所述电机主体(10)的输出端设有卡接头(1003)，所述转轴(602)的底部设有卡接套座(603)，所述卡接头(1003)穿过排污清洁口(9)并活动卡接在卡接套座(603)的内部；所述电机安装座(8)上设有锁定机构，所述锁定机构用于对锁定块(1001)位置锁定，所述锁定机构包括调节式的锁定杆(11)，所述锁定杆(11)滑动连接在电机安装座(8)上，所述锁定块(1001)上开设有锁定孔(1002)，所述锁定杆(11)活动插接在锁定孔(1002)内；所述电机安装座(8)上固定连接有导轨柱(1101)，所述导轨柱(1101)上滑动连接有对锁定杆(11)提供支撑的调节台(1102)；所述导轨柱(1101)上固定连接有支撑固定板(1103)，所述支撑固定板(1103)上螺纹连接有丝杆(1104)，所述丝杆(1104)与调节台(1102)转动相连，所述丝杆(1104)上设有转动把手(1105)。

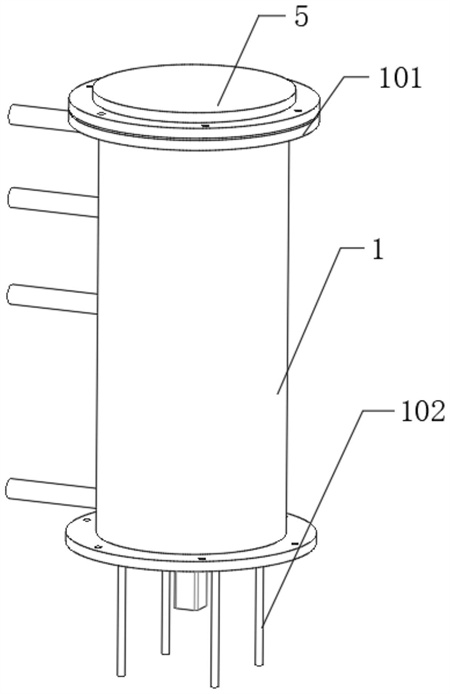

2.根据权利要求1所述的一种高效厌氧反应器，其特征在于：所述厌氧反应器主体(1)上设有外固定环板(101)，所述外固定环板(101)和上盖板(5)采用螺栓固定。
3.根据权利要求2所述的一种高效厌氧反应器，其特征在于：所述上盖板(5)的底部设有定位套管(501)，所述内固定环板(2)上开设有定位插孔(201)，所述定位柱(4)的底部活动卡接在定位插孔(201)内，所述定位柱(4)的顶部活动卡接在定位套管(501)内。
4.根据权利要求1所述的一种高效厌氧反应器，其特征在于：所述厌氧反应器主体(1)的底部设有支撑腿(102)。
5.根据权利要求2所述的一种高效厌氧反应器，其特征在于：所述电机安装座(8)的内腔中设有橡胶圈(1004)。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种高效厌氧反应器，组装方便，能够实现快速对反应器分层板、定位柱和电机主体进行厌氧反应器主体上的安装固定，同时，后续需要检修维护或清理时，方便将反应器分层板、定位柱和电机主体在厌氧反应器主体上快速拆解，因此使得厌氧反应器主体的组件维护方便，内部清理方便，也便于实现对反应器分层板、定位柱和电机主体进行清理或检修维护，在使用厌氧反应器主体的过程中，利用电机主体驱动混合区搅拌杆转动，利用混合区搅拌杆来实现搅拌，将污水和污泥悬浮层区充分接触，提高微生物对污水的处理效果，保证甲烷的分解速度快，污水处理更加充分。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种高效厌氧反应器，包括厌氧反应器主体，所述厌氧反应器主体的内部设有内固定环板，所述厌氧反应器主体的内腔中活动卡接有多组反应器分层板，多组所述反应器分层板上固定连接有定位柱；
所述厌氧反应器主体的顶部设有上盖板，所述定位柱活动卡接在内固定环板和上盖板之间；
所述厌氧反应器主体的内部设有支撑固定柱，所述支撑固定柱上设有轴座，所述轴座内转动连接有转轴，所述转轴上设有混合区搅拌杆；
所述厌氧反应器主体的底部活动卡接有电机主体，所述电机主体的输出端与转轴卡接。
优选的，所述厌氧反应器主体的底部开设有排污清洁口，所述厌氧反应器主体的底部设有电机安装座，所述电机主体上设有锁定块，所述锁定块活动卡接在电机安装座的内部，所述电机主体的输出端设有卡接头，所述转轴的底部设有卡接套座，所述卡接头穿过排污清洁口并活动卡接在卡接套座的内部。
优选的，所述电机安装座上设有锁定机构，所述锁定机构用于对锁定块位置锁定，所述锁定机构包括调节式的锁定杆，所述锁定杆滑动连接在电机安装座上，所述锁定块上开设有锁定孔，所述锁定杆活动插接在锁定孔内。
优选的，所述电机安装座上固定连接有导轨柱，所述导轨柱上滑动连接有对锁定杆提供支撑的调节台。
优选的，所述导轨柱上固定连接有支撑固定板，所述支撑固定板上螺纹连接有丝杆，所述丝杆与调节台转动相连，所述丝杆上设有转动把手。
优选的，所述厌氧反应器主体上设有外固定环板，所述外固定环板和上盖板采用螺栓固定。
优选的，所述上盖板的底部设有定位套管，所述内固定环板上开设有定位插孔，所述定位柱的底部活动卡接在定位插孔内，所述定位柱的顶部活动卡接在定位套管内。
优选的，所述厌氧反应器主体的底部设有支撑腿。
优选的，所述电机安装座的内腔中设有橡胶圈。
本发明公开了一种高效厌氧反应器，其具备的有益效果如下：
1、该高效厌氧反应器，组装方便，能够实现快速对反应器分层板、定位柱和电机主体进行厌氧反应器主体上的安装固定，同时，后续需要检修维护或清理时，方便将反应器分层板、定位柱和电机主体在厌氧反应器主体上快速拆解，因此使得厌氧反应器主体的组件维护方便，内部清理方便，也便于实现对反应器分层板、定位柱和电机主体进行清理或检修维护，在使用厌氧反应器主体的过程中，利用电机主体驱动混合区搅拌杆转动，利用混合区搅拌杆来实现搅拌，将污水和污泥悬浮层区充分接触，提高微生物对污水的处理效果，保证甲烷的分解速度快，污水处理更加充分。
2、该高效厌氧反应器，设置的电机主体通过电机安装座实现安装定位，安装定位方便，利用排污清洁口一方面方便实现将卡接头与卡接套座进行对接，另一方面方便实现将电机主体进行拆解后，能够通过水的冲洗来将厌氧反应器主体的内部进行清洗，将污物进行排出，定期实现对整个厌氧反应器主体进行清洁。
3、该高效厌氧反应器，设置的锁定机构的整体结构简单，设置的锁定机构的整体结构简单，操作方便，方便实现快速对电机安装座进行位置锁定，利用锁定杆活动插接在锁定孔内来实现对锁定块和电机安装座整体锁定，锁定效果好，后续拆解维护省时省力，满足使用需求。
（发明人：胡立嵩;李旭康;向江帆;何梅）
