公布日：2023.11.24
申请日：2023.09.07
分类号：B01D21/02(2006.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I;B01D21/30(2006.01)I;C02F1/66(2023.01)I;C01B25/45(2006.01)I;C02F101/10(2006.01)N;
C02F101/16(2006.01)N
摘要
本发明公开了一种基于MAP沉淀法的鸟粪石除磷系统，涉及工业除磷技术领域，包括流化床反应模块、加药模块和澄清模块；本系统不仅可用于普通的化学除磷，形成磷酸钙颗粒，同时本系统除磷的过程中无污泥产生，不需要处理污泥设施，从而降低了除磷成本；同时本系统还可用于市政污水去氨氮和磷。产生较少污泥，回收高效，缓释的复合肥MAP，本系统主体设备无动力设施，整个系统运行费用低，检修方便，本系统为连续生产，磷的去除率可达到95％，除磷效率高。
权利要求书

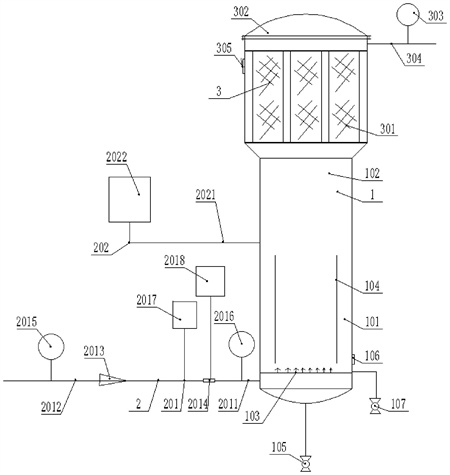

1.一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，包括流化床反应模块(1)、加药模块(2)和澄清模块(3)；所述流化床反应模块(1)包括流化段单元(101)和扩大澄清段单元，所述流化床反应模块(1)内设置有布水系统(103)，且布水系统(103)设置于流化段单元(101)的下方，所述流化床反应模块(1)内设置有导流筒(104)；所述流化床反应模块(1)上设置有加药模块(2)，所述加药模块(2)包括第一加药单元(201)和第二加药单元(202)，所述第一加药单元(201)包括第一管道(2011)、废水进水管道(2012)、阀门(2013)、管道混合器(2014)、第一PH检测仪(2015)、第二PH检测仪(2016)、镁离子加药单元(2017)和氢氧化钠加药单元(2018)，所述流化床反应模块(1)上设置有第一管道(2011)，所述第一管道(2011)与布水系统(103)连通，所述第一管道(2011)远离布水系统(103)的一端设置有管道混合器(2014)，所述管道混合器(2014)上设置有废水进水管道(2012)，所述废水进水管道(2012)通过管道混合器(2014)与第一管道(2011)连通，所述废水进水管道(2012)上设置有阀门(2013)，所述废水进水管道(2012)上设置有第一PH检测仪(2015)，所述废水进水管道(2012)上设置有镁离子加药单元(2017)，所述镁离子加药单元(2017)位于阀门(2013)和管道之间，所述管道混合器(2014)上设置有氢氧化钠加药单元(2018)，所述第一管道(2011)上设置有第二PH检测仪(2016)，所述第二PH检测仪(2016)位于管道混合器(2014)和流化床反应模块(1)之间；第二加药单元(202)包括第二管道(2021)和晶种加药单元(2022)，所述第二管道(2021)设置于流化床反应模块(1)上，所述第二管道(2021)与扩大澄清单元(102)连通，所述晶种加药单元(2022)设置于第二管道(2021)上；所述流化床反应模块(1)上设置有澄清模块(3)，所述澄清模块(3)与流化床反应模块(1)连通，所述澄清模块(3)包括丝网澄清装置(301)、法兰封头(302)、第三PH检测仪(303)和出水管(304)，所述丝网澄清装置(301)设置于流化床反应模块(1)上，所述丝网澄清装置(301)与扩大澄清单元(102)连通，所述法兰封头(302)设置于丝网澄清装置(301)上，所述丝网澄清装置(301)上设置有出水管(304)，所述出水管(304)与丝网澄清装置(301)连通，所述出水管(304)上设置有第三PH检测仪(303)。
2.根据权利要求1所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述流化床反应模块(1)上设置有低点排污装置(105)。
3.根据权利要求2所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述流化床反应模块(1)上设置有人孔(106)。
4.根据权利要求3所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述流化床反应模块(1)上设置有MAP颗粒排放回收装置(107)。
5.根据权利要求4所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述丝网澄清装置(301)上设置有带刮板视镜(305)。
6.根据权利要求5所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述法兰封头(302)的开启形式设置为快开形式。
7.根据权利要求6所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述丝网澄清装置(301)中的丝网骨架(3011)的清理周期为3-6个月。
8.根据权利要求7所述的一种基于MAP沉淀法的鸟粪石除磷系统，其特征在于，所述晶种选择为较轻的物质。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种基于MAP沉淀法的鸟粪石除磷系统，旨在解决上述技术问题。
为实现上述目的，本发明提供了如下技术方案：一种基于MAP沉淀法的鸟粪石除磷系统，包括流化床反应模块、加药模块和澄清模块；
所述流化床反应模块包括流化段单元和扩大澄清段单元，所述流化床反应模块内设置有布水系统，且布水系统设置于流化段单元的下方，所述流化床反应模块内设置有导流筒；
所述流化床反应模块上设置有加药模块，所述加药模块包括第一加药单元和第二加药单元，所述第一加药单元包括第一管道、废水进水管道、阀门、管道混合器、第一PH检测仪、第二PH检测仪、镁离子加药单元和氢氧化钠加药单元，所述流化床反应模块上设置有第一管道，所述第一管道与布水系统连通，所述第一管道远离布水系统的一端设置有管道混合器，所述管道混合器上设置有废水进水管道，所述废水进水管道通过管道混合器与第一管道连通，所述废水进水管道上设置有阀门，所述废水进水管道上设置有第一PH检测仪，所述废水进水管道上设置有镁离子加药单元，所述镁离子加药单元位于阀门和管道之间，所述管道混合器上设置有氢氧化钠加药单元，所述第一管道上设置有第二PH检测仪，所述第二PH检测仪位于管道混合器和流化床反应模块之间；第二加药单元包括第二管道和晶种加药单元，所述第二管道设置于流化床反应模块上，所述第二管道与扩大澄清单元连通，所述晶种加药单元设置于第二管道上；
所述流化床反应模块上设置有澄清模块，所述澄清模块与流化床反应模块连通，所述澄清模块包括丝网澄清装置、法兰封头、第三PH检测仪和出水管，所述丝网澄清装置设置于流化床反应模块上，所述丝网澄清装置与扩大澄清单元连通，所述法兰封头设置于丝网澄清装置上，所述丝网澄清装置上设置有出水管，所述出水管与丝网澄清装置连通，所述出水管上设置有第三PH检测仪。
作为本发明进一步的方案：所述流化床反应模块上设置有低点排污装置。
作为本发明进一步的方案：所述流化床反应模块上设置有人孔。
作为本发明进一步的方案：所述流化床反应模块上设置有MAP颗粒排放回收装置。
作为本发明进一步的方案：所述丝网澄清装置上设置有带刮板视镜。
作为本发明进一步的方案：所述法兰封头的开启形式设置为快开形式。
作为本发明进一步的方案：所述丝网澄清装置中的丝网骨架的清理周期为3-6个月。
作为本发明进一步的方案：所述晶种选择为较轻的物质。
与现有技术相比，本发明具备以下有益效果：
本系统不仅可用于普通的化学除磷，形成磷酸钙颗粒，同时本系统除磷的过程中无污泥产生，不需要处理污泥设施，从而降低了除磷成本；同时本系统还可用于市政污水去氨氮和磷。产生较少污泥，回收高效，缓释的复合肥MAP，本系统主体设备无动力设施，整个系统运行费用低，检修方便，本系统为连续生产，磷的去除率可达到95％，除磷效率高。
（发明人：王祝彬）
