公布日：2023.11.21
申请日：2023.10.21
分类号：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F1/66(2023.01)N;C02F101/30(2006.01)N
摘要
本申请涉及一种含难降解有机物废水的反应装置，涉及废水处理的技术领域，其包括底座，所述底座上固定安装有预处理单元、生物化学处理单元、后混凝单元和深度处理单元；所述预处理单元出水口与所述生物化学处理单元进水口连通，所述生物化学处理单元出水口与所述后混凝单元进水口连通，所述后混凝单元出水口与所述深度处理单元进水口连通；所述生物化学处理单元用于对含难降解有机物废水内的有机物进行降解处理，所述生物化学处理单元上设置有泥水分离机构，所述泥水分离机构固定安装在所述底座上。本申请具有降低生物污泥回收对含难降解有机物废水的处理速率的影响，提高对含难降解有机物废水的处理速率的效果。
权利要求书

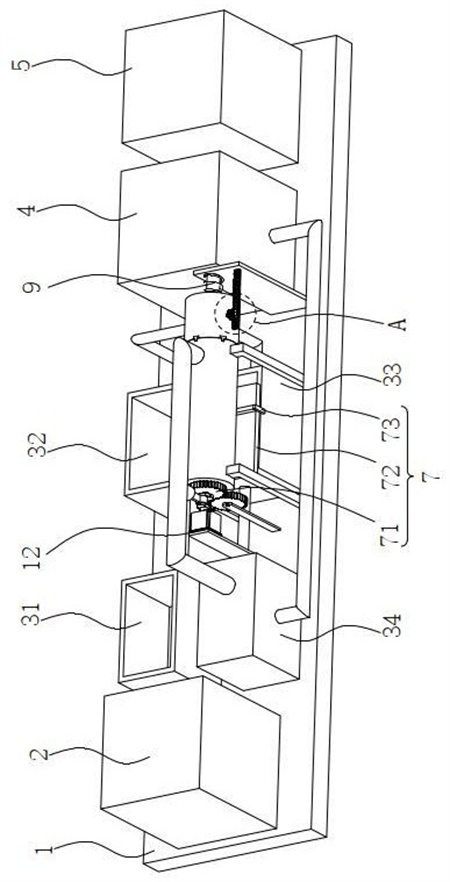

1.一种含难降解有机物废水的反应装置，其特征在于：包括底座（1），所述底座（1）上固定安装有预处理单元（2）、生物化学处理单元、后混凝单元（4）和深度处理单元（5）；所述预处理单元（2）出水口与所述生物化学处理单元进水口连通，所述生物化学处理单元出水口与所述后混凝单元（4）进水口连通，所述后混凝单元（4）出水口与所述深度处理单元（5）进水口连通；所述生物化学处理单元用于对含难降解有机物废水内的有机物进行降解处理，所述生物化学处理单元上设置有泥水分离机构，所述泥水分离机构固定安装在所述底座（1）上，所述泥水分离机构包括：筒体（61），所述筒体（61）固定安装在所述底座（1）上，所述筒体（61）与所述生物化学处理单元连通；筒盖（62），所述筒盖（62）可拆卸连接在所述筒体（61）上，所述筒盖（62）远离所述筒体（61）的一端与所述生物化学处理单元通过波纹管连通；第一活塞（63），所述第一活塞（63）滑动安装在所述筒体（61）内，所述第一活塞（63）侧壁与所述筒体（61）内侧壁抵接；滑槽（64），所述滑槽（64）开设在所述筒体（61）内侧壁上；滑块（65），所述滑块（65）滑动安装在所述滑槽（64）内，所述滑块（65）固定安装在所述第一活塞（63）侧壁上；第一往复丝杠（67），第一往复丝杠（67）穿设在所述筒体（61）远离所述筒盖（62）的一端上，第一往复丝杠（67）与所述筒体（61）转动连接，所述第一往复丝杠（67）与所述第一活塞（63）螺纹连接；电机（68），所述电机（68）固定端固定安装在所述底座（1）上，所述电机（68）输出端与所述第一往复丝杠（67）同轴心设置，所述电机（68）输出端与所述第一往复丝杠固定连接；滤网（66），所述滤网（66）固定安装在所述筒盖（62）靠近所述筒体（61）的一端内壁上；所述生物化学处理单元包括：厌氧池（31），所述厌氧池（31）固定安装在所述底座（1）上，所述厌氧池（31）与所述预处理单元（2）连通；缺氧池（32），所述缺氧池（32）固定安装在所述底座（1）上，所述厌氧池（31）与所述缺氧池（32）连通，所述筒盖（62）与所述缺氧池（32）连通；第一好氧池（33），所述第一好氧池（33）固定安装在所述底座（1）上，所述第一好氧池（33）与所述筒盖（62）连通，所述缺氧池（32）与所述筒盖（62）连通；第二好氧池（34），所述第二好氧池（34）固定安装在所述底座（1）上，所述第二好氧池（34）与所述第一好氧池（33）连通，所述第二好氧池（34）与所述后混凝单元（4）连通，所述第二好氧池（34）与所述筒体（61）连通；所述第一好氧池（33）上设置有污泥处理机构（7），所述污泥处理机构（7）包括：驱动组件（71），所述驱动组件（71）连接在所述底座（1）上，所述驱动组件（71）与所述电机（68）输出端连接；载泥板（72），所述载泥板（72）与所述驱动组件（71）连接，所述载泥板（72）与所述第一好氧池（33）远离所述底座（1）的一端抵接；刮泥板（73），所述刮泥板（73）固定安装在所述第一好氧池（33）上，所述刮泥板（73）与所述载泥板（72）远离所述第一好氧池（33）的一端抵接。
2.根据权利要求1所述的含难降解有机物废水的反应装置，其特征在于，所述驱动组件（71）包括：驱动轮（711），所述驱动轮（711）同轴固定安装在所述电机（68）输出端上；从动轮（712），所述从动轮（712）转动连接在所述底座（1）上，所述驱动轮（711）与所述从动轮（712）啮合；第二往复丝杠（713），所述第二往复丝杠（713）同轴固定安装在所述从动轮（712）上，所述第二往复丝杠（713）与所述载泥板（72）螺纹连接。
3.根据权利要求1所述的含难降解有机物废水的反应装置，其特征在于，所述筒盖（62）和所述筒体（61）上均设置有多个固定组件（8），所述固定组件（8）包括：碰珠（81），所述碰珠（81）固定安装在所述筒盖（62）靠近所述筒体（61）的一端上；卡扣（82），所述卡扣（82）固定安装在所述筒体（61）靠近所述筒盖（62）的一端上，所述碰珠（81）与所述卡扣（82）同轴。
4.根据权利要求1所述的含难降解有机物废水的反应装置，其特征在于，所述筒盖（62）上设置有辅助开合机构（9），所述辅助开合机构（9）包括：第一伸缩杆（91），所述第一伸缩杆（91）的一端与所述载泥板（72）靠近所述筒盖（62）的一端铰接，所述第一伸缩杆（91）的另一端与所述筒盖（62）侧壁铰接；限位板（92），所述限位板（92）固定安装在所述底座（1）上；第二伸缩杆（93），所述第二伸缩杆（93）的一端固定安装在所述限位板（92）靠近所述筒盖（62）的一端上，所述第二伸缩杆（93）的另一端固定安装在所述筒盖（62）远离所述筒体（61）的一端上；弹簧（94），所述弹簧（94）套设在所述第二伸缩杆（93）上，所述弹簧（94）的一端固定安装在所述筒盖（62）上，所述弹簧（94）的另一端固定安装在所述第二伸缩杆（93）的固定端上。
5.根据权利要求4所述的含难降解有机物废水的反应装置，其特征在于，所述筒盖（62）内设置有防堵机构，所述防堵机构包括：插针板（101），所述插针板（101）滑动安装在所述筒盖（62）内，所述插针板（101）的针头端靠近所述滤网（66）且与所述滤网（66）的滤孔一一对应；动力组件，所述动力组件与所述插针板（101）连接，所述动力组件用于驱动所述插针板（101）做往复运动。
6.根据权利要求5所述的含难降解有机物废水的反应装置，其特征在于，所述动力组件包括：第一齿条（102），所述第一齿条（102）固定安装在所述插针板（101）远离所述滤网（66）的一端上；转轴（103），所述转轴（103）穿设且转动连接在所述筒盖（62）上；第一齿轮（104），所述第一齿轮（104）同轴固定安装在所述转轴（103）上，所述第一齿轮（104）与所述第一齿条（102）啮合；第二齿轮（105），所述第二齿轮（105）同轴固定安装在所述转轴（103）远离所述第一齿轮（104）的一端上；第二齿条（106），所述第二齿条（106）固定安装在所述限位板（92）上，所述第二齿条（106）与所述第二齿轮（105）啮合。
7.根据权利要求1所述的含难降解有机物废水的反应装置，其特征在于，所述筒体（61）上连通有污泥抽取机构，所述污泥抽取机构包括：安装腔（111），所述安装腔（111）设置在所述第二好氧池（34）与所述筒体（61）连通处，所述安装腔（111）与所述第二好氧池（34）连通；第二活塞（112），所述第二活塞（112）滑动安装在所述安装腔（111）内；连杆（113），所述连杆（113）的一端铰接在所述第二活塞（112）远离所述安装腔（111）的一端上；曲轴（114），所述曲轴（114）与所述电机（68）输出端固定连接，所述连杆（113）远离所述第二活塞（112）的一端与所述曲轴（114）转动连接；第一单向阀（115），所述第一单向阀（115）连通在所述安装腔（111）与所述第二好氧池（34）的连通位置上；第二单向阀（116），所述第二单向阀（116）连通在所述安装腔（111）与所述筒体（61）连通的位置上。
8.根据权利要求1所述的含难降解有机物废水的反应装置，其特征在于：所述电机（68）与所述底座（1）固定连接处固定安装有缓冲垫（12）。
发明内容
为了降低生物污泥回收对含难降解有机物废水的处理速率的影响，提高对含难降解有机物废水的处理速率，本申请提供一种含难降解有机物废水的反应装置。
本申请提供的一种含难降解有机物废水的反应装置，采用如下的技术方案：
一种含难降解有机物废水的反应装置，包括包括底座，所述底座上固定安装有预处理单元、生物化学处理单元、后混凝单元和深度处理单元；所述预处理单元出水口与所述生物化学处理单元进水口连通，所述生物化学处理单元出水口与所述后混凝单元进水口连通，所述后混凝单元出水口与所述深度处理单元进水口连通；
所述生物化学处理单元用于对含难降解有机物废水内的有机物进行降解处理，所述生物化学处理单元上设置有泥水分离机构，所述泥水分离机构固定安装在所述底座上，所述泥水分离机构包括：
筒体，所述筒体固定安装在所述底座上，所述筒体与所述生物化学处理单元连通；
筒盖，所述筒盖可拆卸连接在所述筒体上，所述筒盖远离所述筒体的一端与所述生物化学处理单元通过波纹管连通；
第一活塞，所述第一活塞滑动安装在所述筒体内，所述第一活塞侧壁与所述筒体内侧壁抵接；
滑槽，所述滑槽开设在所述筒体内侧壁上；
滑块，所述滑块滑动安装在所述滑槽内，所述滑块固定安装在所述第一活塞侧壁上；
第一往复丝杠，第一往复丝杠穿设在所述筒体远离所述筒盖的一端上，第一往复丝杠与所述筒体转动连接，所述第一往复丝杠与所述第一活塞螺纹连接；
电机，所述电机固定端固定安装在所述底座上，所述电机输出端与所述第一往复丝杠同轴心设置，所述电机输出端与所述第一往复丝杠固定连接；
滤网，所述滤网固定安装在所述筒盖靠近所述筒体的一端内壁上。
通过采用上述技术方案，使用压缩分离的方法对泥水进行分离，加快了泥水分离的进程，加快生物污泥收集速度，提高对含难降解有机物废水的处理速率。
可选的，所述生物化学处理单元包括：
厌氧池，所述厌氧池固定安装在所述底座上，所述厌氧池与所述预处理单元连通；
缺氧池，所述缺氧池固定安装在所述底座上，所述厌氧池和所述筒盖均与所述缺氧池连通；
第一好氧池，所述第一好氧池固定安装在所述底座上，所述第一好氧池与所述筒盖连通，所述缺氧池与所述筒盖连通；
第二好氧池，所述第二好氧池固定安装在所述底座上，所述第二好氧池与所述第一好氧池，所述第二好氧池与所述后混凝单元连通，所述第二好氧池与所述筒体连通。
通过采用上述技术方案，对含难降解有机物废水中的有机物进行降解。
可选的，所述第一好氧池上设置有污泥处理机构，所述污泥处理机构包括：
驱动组件，所述驱动组件连接在所述底座上，所述驱动组件与所述电机输出端连接；
载泥板，所述载泥板与所述驱动组件连接，所述载泥板与所述第一好氧池远离所述底座的一端抵接；
刮泥板，所述刮泥板固定安装在所述第一好氧池上，所述刮泥板与所述载泥板远离所述第一好氧池的一端抵接。通过采用上述技术方案，利用刮泥板将载泥板上的污泥刮落到第一好氧池中，完成了生物污泥的回收，提高了生物污泥的处理速度，有利于提高对含难降解有机物废水的处理速率。
可选的，所述驱动组件包括：
驱动轮，所述驱动轮同轴固定安装在所述电机输出端上；
从动轮，所述从动轮转动连接在所述底座上，所述驱动轮与所述从动轮啮合；
第二往复丝杠，所述第二往复丝杠同轴固定安装在所述从动轮上，所述第二往复丝杠与所述载泥板螺纹连接。
通过采用上述技术方案，利用了电机为载泥板的运动提供动力，避免添置新动力源，有利于节约能源。
可选的，所述筒盖和所述筒体上均设置有多个固定组件，所述固定组件包括：
碰珠，所述碰珠固定安装在所述筒盖靠近所述筒体的一端上；
卡扣，所述卡扣固定安装在所述筒体靠近所述筒盖的一端上，所述碰珠与所述卡扣同轴。
通过采用上述技术方案，实现了筒体与筒盖的可拆卸固定连接。
可选的，所述筒盖上设置有辅助开合机构，所述辅助开合机构包括：
第一伸缩杆，所述第一伸缩杆的一端与所述载泥板靠近所述筒盖的一端铰接，所述第一伸缩杆的另一端与所述筒盖侧壁铰接；
限位板，所述限位板固定安装在所述底座上；
第二伸缩杆，所述第二伸缩杆的一端固定安装在所述限位板靠近所述筒盖的一端上，所述第二伸缩杆的另一端固定安装在所述筒盖远离所述筒体的一端上；
弹簧，所述弹簧套设在所述伸缩杆上，所述弹簧的一端固定安装在所述筒盖上，所述弹簧的另一端固定安装在所述第二伸缩杆的固定端上。
通过采用上述技术方案，完成了筒盖的自动打开与闭合，加快了生物污泥排出，提高了对含难降解有机物废水的处理速率。
可选的，所述筒盖内设置有防堵机构，所述防堵机构包括：
插针板，所述插针板滑动安装在所述筒盖内，所述插针板的针头端靠近所述滤网且与所述滤网的滤孔一一对应；
动力组件，所述动力组件与所述插针板连接，所述动力组件用于驱动所述插针板做往复运动。
通过采用上述技术方案，避免了手动清理滤网，有利于延长含难降解有机物废水的反应装置的工作时间，提高了对含难降解有机物废水的处理速率。
可选的，所述动力组件包括：
第一齿条，所述第一齿条固定安装在所述插针板远离所述滤网的一端上；
转轴，所述转轴穿设且转动连接在所述筒盖上；
第一齿轮，所述第一齿轮同轴固定安装在所述转轴上，所述第一齿轮与所述第一齿条啮合；
第二齿轮，所述第二齿轮同轴固定安装在所述转轴远离所述第一齿轮的一端上；
第二齿条，所述第二齿条固定安装在所述限位板上，所述第二齿条与所述第二齿轮啮合。
通过采用上述技术方案，使得插针板的移动能够通过筒盖的移动来驱动，提高了含难降解有机物废水的反应装置的操作便捷性。
可选的，所述筒体上连通有污泥抽取机构，所述污泥抽取机构包括：
安装腔，所述安装腔设置在所述第二好氧池与所述筒体连通处，所述安装腔与所述第二好氧池连通；
第二活塞，所述第二活塞滑动安装在所述安装腔内；
连杆，所述连杆的一端铰接在所述第二活塞远离所述安装腔的一端上；
曲轴，所述曲轴与所述电机输出端固定连接，所述连杆远离所述第二活塞的一端与所述曲轴转动连接；
第一单向阀，所述第一单向阀连通在所述安装腔与所述第二好氧池的连通位置上；
第二单向阀，所述第二单向阀连通在所述安装腔与所述筒体连通的位置上。
通过采用上述技术方案，避免了新增水泵来将含难降解有机物的废水输送到筒体内，节约了能源。
可选的，所述电机与所述底座固定连接处固定安装有缓冲垫。
通过采用上述技术方案，降低电机运行产生的震动对生物化学反应单元内部的机械结构造成冲击，有利延长含难降解有机物废水的反应装置的使用寿命。
综上所述，本申请包括以下至少一种有益技术效果：
利用第一活塞加压来加快筒体内泥水分离的速度，提高对含难降解有机物废水的处理速率；
利用电机驱动载泥板向靠近刮泥板的方向移动，并将载泥板上的污泥刮落到第一好氧池中，完成了生物污泥的回收，提高了生物污泥的处理速度，有利于提高对含难降解有机物废水的处理速率；
通过筒盖的移动来驱动插针板的移动，使得被生物污泥堵塞的滤网被插针板的针头端打开，避免了手动清理滤网，提高了含难降解有机物废水的反应装置的操作便捷性。
（发明人：樊佳;庄永成;张小磊;赵青云;杨颖佳;乔建;尹晓杰）
