公布日：2022.08.16
申请日：2022.05.11
分类号：C05F17/90(2020.01)I;C05F17/964(2020.01)I;C05F17/993(2020.01)I;C05F17/979(2020.01)I;C05F17/60(2020.01)I;C05F17/70(2020.01)I;C05F17/40(2020.01)I;
C05F15/00(2006.01)I;B01D46/10(2006.01)I;B01D53/00(2006.01)I;B01D53/04(2006.01)I
摘要
本发明涉及好氧发酵装置技术领域，具体公开了污泥与畜禽粪便协同高温好氧发酵系统，对于其温控工作进行改进和优化，从而增长其最佳发酵工作温度的时长，缩减温控工时间，提升整体发酵工作效率；通过甚至的温度监测装置、探测头、进气管、排气管、过滤网、吸附棉、吸气泵、第一单向通气阀、除臭净化装置、第二单向通气阀和冷却辅助机构、调控辅助组件之间的配合使用，即在不影响发酵正常进行的前提下，能够快速对高温进行冷却降温，使其快速到达最佳反应温度，保证其高效发酵工作的进行；能够根据最优温度与实际温度的差值以及发酵需求对其降温工作进行相应的调控，对于高效率发酵工作的进行具有积极作用。
权利要求书

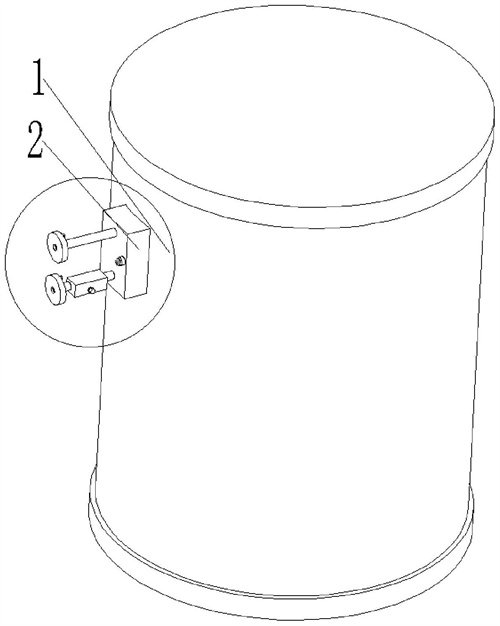

1.污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：包括发酵装置主体(1)，所述发酵装置主体(1)的侧壁一体成型设置有连接体(2)，连接体(2)上固定设置有温度监测装置(3)，所述温度监测装置(3)的一端固定设置有探测头(4)，探测头(4)延伸至发酵装置主体(1)内腔中，且连接体(2)的上固定设置有进气管(5)和排气管(6)，且进气管(5)和排气管(6)的一端都延伸至发酵装置主体(1)中，所述进气管(5)内腔中固定设置有过滤网(8)、吸附棉(9)、吸气泵(10)和第一单向通气阀(11)，所述排气管(6)内腔中固定设置有除臭净化装置(12)和第二单向通气阀(13)；冷却辅助机构(7)，所述冷却辅助机构(7)设置在进气管(5)上，且冷却辅助机构(7)包含有盒体(701)、制冷片(702)、活动销(703)、连接块(704)、方形套管(705)、滚珠(706)、回正组件(707)、活动槽(7071)、复位弹簧(7072)、传动齿条(708)、第一传动齿轮(709)、第一控制电机(710)、第一控制模块(711)；所述盒体(701)中等距活动设置有制冷片(702)，所述制冷片(702)的一端固定设置有活动销(703)，活动销(703)插接设置在盒体(701)的一侧，且活动销(703)的一端固定设置有连接块(704)，所述连接块(704)活动插接设置在方形套管(705)中，所述方形套管(705)的一端固定设置在滚珠(706)上，滚珠(706)等距活动嵌接设置在传动齿条(708)上，且滚珠(706)通过设置的回正组件(707)进行回正，所述传动齿条(708)的一侧啮合连接设置有第一传动齿轮(709)，所述第一传动齿轮(709)的一端固定设置有第一转轴，第一转轴插接设置在有盒体(701)的一侧，且第一转轴的端部固定设置有第一控制电机(710)，所述第一控制电机(710)等距固定设置在盒体(701)的外侧壁，且第一控制电机(710)上固定连接设置有第一控制模块(711)；所述回正组件(707)包含有活动槽(7071)、复位弹簧(7072)，所述活动槽(7071)等距设置在盒体(701)中，且对称设置在滚珠(706)的边侧位置，所述复位弹簧(7072)的一端固定设置在滚珠(706)的侧壁上，另一端固定设置在活动槽(7071)中；调控辅助组件(14)，所述调控辅助组件(14)设置在进气管(5)和排气管(6)的端部，且调控辅助组件(14)包含有固定环(1401)、封块(1402)、连接条(1403)、连接弹簧(1404)、收纳槽(1405)、保温垫(1406)、弧形槽(1407)、限位块(1408)、弧形回拉斜槽(1409)、外齿环(1411)、第二传动齿轮(1412)、第二控制电机(1413)、第二控制模块(1414)；所述固定环(1401)固定设置在进气管(5)和排气管(6)的端部，且固定环(1401)中等距活动设置有封块(1402)，所述封块(1402)的一端固定设置有连接条(1403)，另一端的两侧对称设置有斜面，且封块(1402)活动设置在收纳槽(1405)中，所述收纳槽(1405)等距设置在固定环(1401)中，所述封块(1402)在与连接条(1403)相连接端一体成型对称设置有连接弹簧(1404)，连接弹簧(1404)另一端固定设置在收纳槽(1405)中，所述保温垫(1406)的一侧固定设置有保温垫(1406)，所述连接条(1403)的一端延伸至弧形槽(1407)，且连接条(1403)的端部固定设置有限位块(1408)，所述限位块(1408)活动设置在弧形回拉斜槽(1409)中，所述弧形回拉斜槽(1409)与弧形槽(1407)等距设置在外齿环(1411)中，且弧形回拉斜槽(1409)与弧形槽(1407)两者相连通设置，所述外齿环(1411)活动设置在固定环(1401)中，且外齿环(1411)的外侧啮合连接设置有第二传动齿轮(1412)，所述第二传动齿轮(1412)活动设置在固定环(1401)中，第二传动齿轮(1412)的一端固定设置有第二转轴，第二转轴插接设置在固定环(1401)中，且第二转轴的端部固定设置有第二控制电机(1413)，所述第二控制电机(1413)固定设置在固定环(1401)外侧壁，且第二控制电机(1413)上固定连接设置有第二控制模块(1414)。
2.根据权利要求1所述的污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：所述过滤网(8)固定设置在进气管(5)中，且设置在冷却辅助机构(7)和调控辅助组件(14)之间，吸附棉(9)设置在靠近冷却辅助机构(7)的位置，且吸附棉(9)的右侧设置有吸气泵(10)，吸气泵(10)右侧设置有第一单向通气阀(11)。
3.根据权利要求1所述的污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：所述除臭净化装置(12)设置在靠近调控辅助组件(14)的位置，即除臭净化装置(12)设置在调控辅助组件(14)和第二单向通气阀(13)之间，第二单向通气阀(13)设置在靠近发酵装置主体(1)内腔位置。
4.根据权利要求1所述的污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：所述复位弹簧(7072)和活动槽(7071)设置位置相对应、设置组数相同，且复位弹簧(7072)和活动槽(7071)在滚珠(706)的两侧各设置有两者。
5.根据权利要求1所述的污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：所述制冷片(702)在盒体(701)中设置有若干组，且制冷片(702)的上下两侧设置有弧形面。
6.根据权利要求1所述的污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：所述弧形回拉斜槽(1409)与弧形槽(1407)、连接条(1403)、封块(1402)设置位置相对应、设置组数相同，共设置有三组。
7.根据权利要求1所述的污泥与畜禽粪便协同高温好氧发酵系统，其特征在于：所述封块(1402)一端对称设置的斜面形成一夹角，且夹角大小为120度。
发明内容
本发明的目的在于提供污泥与畜禽粪便协同高温好氧发酵系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：污泥与畜禽粪便协同高温好氧发酵系统，包括
发酵装置主体，所述发酵装置主体的侧壁一体成型设置有连接体，连接体上固定设置有温度监测装置，所述温度监测装置的一端固定设置有探测头，探测头延伸至发酵装置主体内腔中，且连接体的上固定设置有进气管和排气管，且进气管和排气管的一端都延伸至发酵装置主体中，所述进气管内腔中固定设置有过滤网、吸附棉、吸气泵和第一单向通气阀，所述排气管内腔中固定设置有除臭净化装置和第二单向通气阀；
冷却辅助机构，所述冷却辅助机构设置在进气管上，且冷却辅助机构包含有盒体、制冷片、活动销、连接块、方形套管、滚珠、回正组件、活动槽、复位弹簧、传动齿条、第一传动齿轮、第一控制电机、第一控制模块；
调控辅助组件，所述调控辅助组件设置在进气管和排气管的端部，且调控辅助组件包含有固定环、封块、连接条、连接弹簧、收纳槽、保温垫、弧形槽、限位块、弧形回拉斜槽、外齿环、第二传动齿轮、第二控制电机、第二控制模块。
优选的，所述过滤网固定设置在进气管中，且设置在冷却辅助机构和调控辅助组件之间，吸附棉设置在靠近冷却辅助机构的位置，且吸附棉的右侧设置有吸气泵，吸气泵右侧设置有第一单向通气阀。
优选的，所述除臭净化装置设置在靠近调控辅助组件的位置，即除臭净化装置设置在调控辅助组件和第二单向通气阀之间，第二单向通气阀设置在靠近发酵装置主体内腔位置。
优选的，所述盒体中等距活动设置有制冷片，所述制冷片的一端固定设置有活动销，活动销插接设置在盒体的一侧，且活动销的一端固定设置有连接块，所述连接块活动插接设置在方形套管中，所述方形套管的一端固定设置在滚珠上，滚珠等距活动嵌接设置在传动齿条上，且滚珠通过设置的回正组件进行回正，所述传动齿条的一侧啮合连接设置有第一传动齿轮，所述第一传动齿轮的一端固定设置有第一转轴，第一转轴插接设置在有盒体的一侧，且第一转轴的端部固定设置有第一控制电机，所述第一控制电机等距固定设置在盒体的外侧壁，且第一控制电机上固定连接设置有第一控制模块。
优选的，所述回正组件包含有活动槽、复位弹簧，所述活动槽等距设置在盒体中，且对称设置在滚珠的边侧位置，所述复位弹簧的一端固定设置在滚珠的侧壁上，另一端固定设置在活动槽中。
优选的，所述复位弹簧和活动槽设置位置相对应、设置组数相同，且复位弹簧和活动槽在滚珠的两侧各设置有两者。
优选的，所述制冷片在盒体中设置有若干组，且制冷片的上下两侧设置有弧形面。
优选的，所述固定环固定设置在进气管和排气管的端部，且固定环中等距活动设置有封块，所述封块的一端固定设置有连接条，另一端的两侧对称设置有斜面，且封块活动设置在收纳槽中，所述收纳槽等距设置在固定环中，所述封块在与连接条相连接端一体成型对称设置有连接弹簧，连接弹簧另一端固定设置在收纳槽中，所述保温垫的一侧固定设置有保温垫，所述连接条的一端延伸至弧形槽，且连接条的端部固定设置有限位块，所述限位块活动设置在弧形回拉斜槽中，所述弧形回拉斜槽与弧形槽等距设置在外齿环中，且弧形回拉斜槽与弧形槽两者相连通设置，所述外齿环活动设置在固定环中，且外齿环的外侧啮合连接设置有第二传动齿轮，所述第二传动齿轮活动设置在固定环中，第二传动齿轮的一端固定设置有第二转轴，第二转轴插接设置在固定环中，且第二转轴的端部固定设置有第二控制电机，所述第二控制电机固定设置在固定环外侧壁，且第二控制电机上固定连接设置有第二控制模块。
优选的，所述弧形回拉斜槽与弧形槽、连接条、封块设置位置相对应、设置组数相同，共设置有三组。
优选的，所述封块一端对称设置的斜面形成一夹角，且夹角大小为120度。
与现有技术相比，本发明的有益效果是：
本发明设置的污泥与畜禽粪便协同高温好氧发酵装置，对于其温控工作进行改进和优化，从而增长其最佳发酵工作温度的时长，缩减温控工时间，提升整体发酵工作效率；通过甚至的温度监测装置、探测头、进气管、排气管、过滤网、吸附棉、吸气泵、第一单向通气阀、除臭净化装置、第二单向通气阀和冷却辅助机构、调控辅助组件之间的配合使用，即在不影响发酵正常进行的前提下，能够快速对高温进行冷却降温，使其快速到达最佳反应温度，保证其高效发酵工作的进行；且在这过程中，能够根据最优温度与实际温度的差值以及发酵需求对其降温工作进行相应的调控，使其温控工作更加精准，对于高效率发酵工作的进行具有积极作用。
（发明人：刘峰;蒋希）
