公布日：2023.05.30
申请日：2023.03.29
分类号：C02F3/30(2023.01)I;C02F3/34(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本发明公开了一种严寒地区生活污水处理设备，包括设备本体、保温层、设备室和反应室。设备室包括连接于其两端的进风管、排风管及与进风管连通的风机。反应室包括多个交替设置的第一污水池和第二污水池，风机的出风端连接有第一出风管和第二出风管，排风管与反应室的出风口连通。其中，当第二出风管关闭，第一出风管与多个第一污水池通风连接时，多个第一污水池内能够进行好氧反应，多个第二污水池内能够进行厌氧反应；当第一出风管关闭，第二出风管与多个第二污水池通风连接时，多个第一污水池内能够进行厌氧反应，第二污水池能够进行好氧反应。该严寒地区生活污水处理设备，使得污水能够得到充分的反应，使得污水处理效率大大提高。
权利要求书

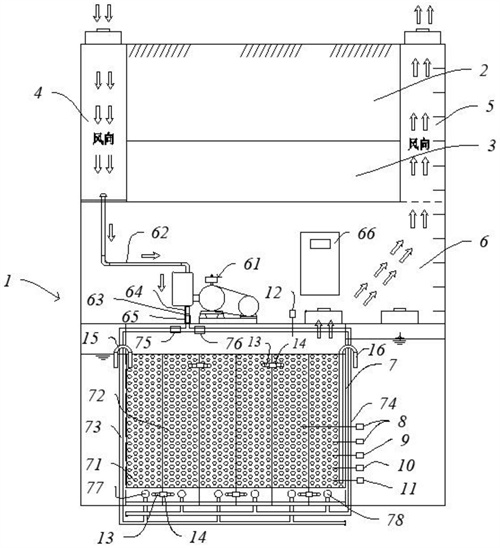

1.一种严寒地区生活污水处理设备，其特征在于，包括：设备本体；保温层，设于所述设备本体的上方；设备室，设于所述保温层的下方，该设备室包括连接于其两端的进风管、排风管及与进风管连通的风机；以及，反应室，设于所述设备室的下方，所述反应室包括多个交替设置的第一污水池和第二污水池，所述风机的出风端设有与多个第一污水池连接的第一出风管及与多个第二污水池连接的第二出风管，所述排风管与所述反应室的出风口连通；其中，当第二出风管关闭，第一出风管与多个第一污水池通风连接时，多个第一污水池内能够进行好氧反应，多个第二污水池内能够进行厌氧反应；当第一出风管关闭，第二出风管与多个第二污水池通风连接时，多个第一污水池内能够进行厌氧反应，第二污水池能够进行好氧反应。
2.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述第一出风管的进风端设有第一气体控制阀，所述第一出风管的尾端分别与所述多个第一污水池的底部连接且与每个第一污水池的连接处设有第一曝气头，所述第一曝气头位于所述第一污水池内。
3.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述第二出风管的进风端设有第二气体控制阀，所述第二出风管的尾端分别与多个第二污水池的底部连接且与每个第二污水池的连接处设有第二曝气头，所述第二曝气头位于所述第二污水池内。
4.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述第一污水池和第二污水池内均设有生物填料。
5.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述进风管与所述风机的进风端之间连接有主进气管。
6.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述风机的出风端与所述第一出风管和第二出风管之间共同连接有主出气管，所述主出气管上设有第三气体控制阀和气体流量计。
7.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，相邻两个所述第一污水池和第二污水池之间连接有输液管，所述输液管上设有阀门。
8.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述设备室还设有控制所述风机运行的PLC控制柜。
9.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述反应室连接有进液管和排液管。
10.如权利要求1所述的严寒地区生活污水处理设备，其特征在于，所述反应室还设有溶解氧仪表、氨氮仪表、PH仪表、温度仪表和液位计。
发明内容
本发明的目的在于提供一种严寒地区生活污水处理设备，其能够有效缓解严寒地区污水处理效果不好的问题。
为实现上述目的，本发明的实施例提供了一种严寒地区生活污水处理设备，包括设备本体、保温层、设备室和反应室。所述保温层设于所述设备本体的上方。所述设备室设于所述保温层的下方，该设备室包括连接于其两端的进风管、排风管及与进风管连通的风机。所述反应室设于所述设备室的下方，所述反应室包括多个交替设置的第一污水池和第二污水池，所述风机的出风端设有与多个第一污水池连接的第一出风管及与多个第二污水池连接的第二出风管，所述排风管与所述反应室的出风口连通。其中，当第二出风管关闭，第一出风管与多个第一污水池通风连接时，多个第一污水池内能够进行好氧反应，多个第二污水池内能够进行厌氧反应；当第一出风管关闭，第二出风管与多个第二污水池通风连接时，多个第一污水池内能够进行厌氧反应，第二污水池能够进行好氧反应。
在本发明的一个或多个实施方式中，所述第一出风管的进风端设有第一气体控制阀，所述第一出风管的尾端分别与所述多个第一污水池的底部连接且与每个第一污水池的连接处设有第一曝气头，所述第一曝气头位于所述第一污水池内。
在本发明的一个或多个实施方式中，所述第二出风管的进风端设有第二气体控制阀，所述第二出风管的尾端分别与多个第二污水池的底部连接且与每个第二污水池的连接处设有第二曝气头，所述第二曝气头位于所述第二污水池内。
在本发明的一个或多个实施方式中，所述第一污水池和第二污水池内均设有生物填料。
在本发明的一个或多个实施方式中，所述进风管与所述风机的进风端之间连接有主进气管。
在本发明的一个或多个实施方式中，所述风机的出风端与所述第一出风管和第二出风管之间共同连接有主出气管，所述主出气管上设有第三气体控制阀和气体流量计。
在本发明的一个或多个实施方式中，相邻两个所述第一污水池和第二污水池之间连接有输液管，所述输液管上设有阀门。
在本发明的一个或多个实施方式中，所述设备室还设有控制所述风机运行的PLC控制柜。
在本发明的一个或多个实施方式中，所述反应室连接有进液管和排液管。
在本发明的一个或多个实施方式中，所述反应室还设有溶解氧仪表、氨氮仪表、PH仪表、温度仪表和液位计。
与现有技术相比，根据本发明实施方式的严寒地区生活污水处理设备，具有以下优点：
通过第一出风管和第二出风管分别对多个第一污水池内和多个第二污水池内进行交替通入气体，使得多个第一污水池内和多个第二污水池内可分别进行好氧反应和厌氧反应，以实现对多个第一污水池内的污水和多个第二污水池内的污水进行充分处理的目的。
将污水处理用的反应室通过在其上方设置保温层以及将反应室设置在设备本体的最下方，使得对反应室起到了很好的保温作用，以便于反应室内的微生物能够在适宜的温度下对污水进行充分反应。
进风管和排风管的设置，使得反应室能够进行很好的进排气。
（发明人：张志;吴保辉;韩继轩;杨保权）
