公布日：2022.07.22
申请日：2022.06.21
分类号：C02F9/04(2006.01)I;C02F103/32(2006.01)N
摘要
本发明属于污水处理技术领域，且公开了便于重复利用的大豆加工用污水处理设备，包括次级处理筒、预处理组件和储存组件，所述次级处理筒内腔的顶端固定安装有支撑环，所述次级处理筒内腔的顶端固定安装有固定板，所述固定板位于支撑环的上方，所述支撑环和固定板之间转动连接有旋转板，所述气泵的底端固定安装有连通管。本发明通过在添加弱酸水和碱水后，启动气泵，进而使气泵将外界空气抽入连通管内，并通过气泡产生组件运输至次级处理筒内，使次级处理筒内的混合液体中产生上升的气泡，通过气泡的上升运动带动位于次级处理筒底端的弱酸水向上流动与碱水混合，进而加快了弱酸水与碱水的混合，提高了装置的工作效率。
权利要求书

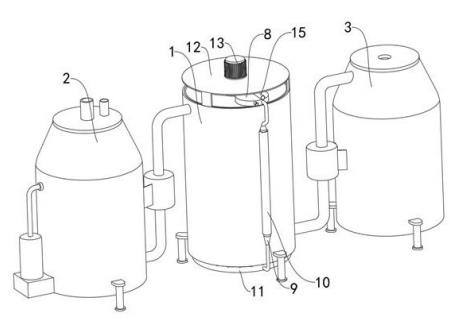

1.一种便于重复利用的大豆加工用污水处理设备，包括次级处理筒（1）、预处理组件（2）和储存组件（3），其特征在于：所述次级处理筒（1）内腔的顶端固定安装有支撑环（4），所述次级处理筒（1）内腔的顶端固定安装有固定板（5），所述固定板（5）位于支撑环（4）的上方，所述支撑环（4）和固定板（5）之间转动连接有旋转板（6），所述固定板（5）的顶端固定安装有气泵（8），所述气泵（8）的底端固定安装有连通管（9），所述连通管（9）的表面固定套接有加热套（10），所述加热套（10）的底端固定安装有气泡产生组件（11），所述次级处理筒（1）的顶端固定安装有安装架（12），所述安装架（12）的顶面固定安装有驱动电机（13），所述驱动电机（13）的输出端固定套接有螺旋板（14）；所述安装架（12）的顶端固定安装有吊装盒（16），所述吊装盒（16）的底端固定安装有定位环（17），所述定位环（17）的中部转动连接有从动环（18），所述从动环（18）的右端固定安装有出水管（7），所述吊装盒（16）的前端固定安装有进水管（15）。
2.根据权利要求1所述的便于重复利用的大豆加工用污水处理设备，其特征在于：所述预处理组件（2）包括初级处理筒（201），所述初级处理筒（201）位于次级处理筒（1）的左侧，所述初级处理筒（201）的左端固定安装有臭氧发生装置（202），所述初级处理筒（201）的顶端固定安装有进料管（203）和阻垢剂添加管（204），所述初级处理筒（201）的内腔固定安装有三个过滤网（205），所述初级处理筒（201）的右端固定安装有水泵一（206），所述水泵一（206）的上下两端分别与次级处理筒（1）左端的顶部和初级处理筒（201）右端的底部固定连接。
3.根据权利要求1所述的便于重复利用的大豆加工用污水处理设备，其特征在于：所述储存组件（3）包括储存筒（301），所述储存筒（301）的左端固定安装有水泵二（302），所述水泵二（302）的上下两端分别与储存筒（301）左端的顶部和次级处理筒（1）右端的底部固定连接。
4.根据权利要求1所述的便于重复利用的大豆加工用污水处理设备，其特征在于：所述气泡产生组件（11）包括分气管（111），所述分气管（111）的右端与连通管（9）的底端固定连接，所述分气管（111）的顶端固定安装有出气管（112），所述出气管（112）固定安装在次级处理筒（1）的底端上。
5.根据权利要求1所述的便于重复利用的大豆加工用污水处理设备，其特征在于：所述出水管（7）的中部固定安装在固定板（5）上，所述出水管（7）的底端贯穿次级处理筒（1）并延伸至次级处理筒（1）的内腔中。
6.根据权利要求1所述的便于重复利用的大豆加工用污水处理设备，其特征在于：所述吊装盒（16）的形状为空心的圆环状，所述吊装盒（16）位于固定板（5）的上方。
7.根据权利要求1所述的便于重复利用的大豆加工用污水处理设备，其特征在于：所述螺旋板（14）的底端转动连接在次级处理筒（1）的内腔中，所述螺旋板（14）的顶端转动连接在吊装盒（16）的中部，所述螺旋板（14）与旋转板（6）固定连接。
发明内容
本发明的目的在于提供便于重复利用的大豆加工用污水处理设备，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明提供如下技术方案：便于重复利用的大豆加工用污水处理设备，包括次级处理筒、预处理组件和储存组件，所述次级处理筒内腔的顶端固定安装有支撑环，所述次级处理筒内腔的顶端固定安装有固定板，所述固定板位于支撑环的上方，所述支撑环和固定板之间转动连接有旋转板，所述固定板的顶端固定安装有气泵，所述气泵的底端固定安装有连通管，所述连通管的表面固定套接有加热套，所述加热套的底端固定安装有气泡产生组件，所述次级处理筒的顶端固定安装有安装架，所述安装架的顶面固定安装有驱动电机，所述驱动电机的输出端固定套接有螺旋板。
优选的，所述安装架的顶端固定安装有吊装盒，所述吊装盒的底端固定安装有定位环，所述定位环的中部转动连接有从动环，所述从动环的右端固定安装有出水管，所述吊装盒的前端固定安装有进水管。
优选的，所述预处理组件包括初级处理筒，所述初级处理筒位于次级处理筒的左侧，所述初级处理筒的左端固定安装有臭氧发生装置，所述初级处理筒的顶端固定安装有进料管和阻垢剂添加管，所述初级处理筒的内腔固定安装有三个过滤网，所述初级处理筒的右端固定安装有水泵一，所述水泵一的上下两端分别与次级处理筒左端的顶部和初级处理筒右端的底部固定连接。
优选的，所述储存组件包括储存筒，所述储存筒的左端固定安装有水泵二，所述水泵二的上下两端分别与储存筒左端的顶部和次级处理筒右端的底部固定连接。
优选的，所述气泡产生组件包括分气管，所述分气管的右端与连通管的底端固定连接，所述分气管的顶端固定安装有出气管，所述出气管固定安装在次级处理筒的底端上。
优选的，所述出水管的中部固定安装在固定板上，所述出水管的底端贯穿次级处理筒并延伸至次级处理筒的内腔中。
优选的，所述吊装盒的形状为空心的圆环状，所述吊装盒位于固定板的上方。
优选的，所述螺旋板的底端转动连接在次级处理筒的内腔中，所述螺旋板的顶端转动连接在吊装盒的中部，所述螺旋板与旋转板固定连接。
本发明的有益效果如下：
1、本发明在添加弱酸水和碱水后，启动气泵，进而使气泵将外界空气抽入连通管内，并通过气泡产生组件运输至次级处理筒内，使次级处理筒内的混合液体中产生上升的气泡，通过气泡的上升运动带动位于次级处理筒底端的弱酸水向上流动与碱水混合，进而加快了弱酸水与碱水的混合，提高了装置的工作效率。
2、本发明通过螺旋板在旋转时带动旋转板旋转，由于出水管的中部与旋转板固定连接，在旋转板旋转时可以带动出水管围绕次级处理筒的轴线旋转，通过进水管进入吊装盒内的碱水会通过出水管的旋转进而将碱水以环形加入次级处理筒内，进而增加了碱水在次级处理筒内水平分布的面积，使碱水可以更快的与弱酸水接触，避免出现碱水在弱酸水中的落点处于同一位置处导致反应速度慢的情况，缩短了装置的处理时间，提高了装置的环保效果。
3、本发明通过在连通管的表面固定安装加热套，加热套在工作中可以对连通管内向下流动的气体进行加热，进而使通过气泡产生组件进入次级处理筒内的气泡具有一定的热量，由于出气管均匀的分布在次级处理筒的底端，进而可以在次级处理筒形成均匀的大范围的气泡，增加了混合液体的受热区域，进而缩短了装置将混合液体加热到最佳反应温度的时间。
（发明人：李永杰;李昊锟;孙文曦）
