公布日：2022.08.02
申请日：2022.04.29
分类号：C02F11/13(2019.01)I;C02F11/00(2006.01)I;B08B9/087(2006.01)I
摘要
本发明公开了一种分离式热泵污泥低温干化机，包括干化机主体、设于干化机主体一端的上料结构、设于上料结构上的搅动结构、设于上料结构上的推动结构、设于上料结构上的排水结构、设于干化机主体上的清理结构、设于干化机主体上的刮除结构；通过上料结构便于污泥进入到干化机主体的内部，通过搅动结构能够使上料更加的顺畅，排水结构能够排出掉上料结构内部污泥渗出的水分，通过推动结构能够去除粘附在上料结构内壁的污泥，从而使上料更加的顺畅，通过刮除结构能够去除切条辊上粘附难以脱落的污泥，通过清理结构能够清除网格输送带底部未脱落的污泥。
权利要求书

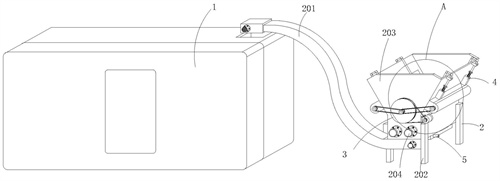

1.一种分离式热泵污泥低温干化机，其特征在于：包括干化机主体(1)、设于干化机主体(1)一端的用于上料的上料结构(2)、设于上料结构(2)上的用于搅拌的搅动结构(3)、设于上料结构(2)上的用于推动污泥的推动结构(4)、设于上料结构(2)上的用于排水的排水结构(5)、设于干化机主体(1)上的用于去除污泥的清理结构(6)、设于干化机主体(1)上的用于刮除污泥的刮除结构(7)。
2.根据权利要求1所述的一种分离式热泵污泥低温干化机，其特征在于：所述刮除结构(7)包括刮条(701)、转动设于干化机主体(1)内部位于每个切条辊的一端的刮条(701)、设于刮条(701)和干化机主体(1)之间的扭簧(702)，所述刮条(701)呈梳子状，所述刮条(701)的梳齿端能够和切条辊上的切槽抵触。
3.根据权利要求1所述的一种分离式热泵污泥低温干化机，其特征在于：所述清理结构(6)包括滑块(601)、滑动设于干化机主体(1)内部位于每个网格输送带的一端的滑块(601)、固定设于滑块(601)和干化机主体(1)之间的第二弹簧(602)、固定设于滑块(601)的顶端的刷子(603)，所述刷子(603)的顶端和网格输送带底侧抵触。
4.根据权利要求1所述的一种分离式热泵污泥低温干化机，其特征在于：所述上料结构(2)包括料仓(203)、设于干化机主体(1)一端配置的料仓(203)、固定设于料仓(203)底端的一对支撑脚(202)、设于料仓(203)一端的皮带推动上料机(201)、转动设于料仓(203)内部底端的一对螺旋推料杆(205)、固定设于料仓(203)的一端的一对第一电机(204)，所述第一电机(204)的转动端和螺旋推料杆(205)固定连接。
5.根据权利要求4所述的一种分离式热泵污泥低温干化机，其特征在于：所述排水结构(5)包括滤块(502)、固定设于料仓(203)的底端的滤块(502)、固定设于料仓(203)底端的收集盒(501)、固定设于收集盒(501)一端的排水管(503)。
6.根据权利要求5所述的一种分离式热泵污泥低温干化机，其特征在于：所述收集盒(501)位于滤块(502)的正下方，所述收集盒(501)内部的水能够从排水管(503)排出。
7.根据权利要求4所述的一种分离式热泵污泥低温干化机，其特征在于：所述搅动结构(3)包括转动轴(305)、转动设于料仓(203)一端的转动轴(305)、固定设于转动轴(305)一端的第一转盘(301)、固定设于转动轴(305)上的搅拌杆(306)、固定设于料仓(203)一端的第二电机(302)、固定设于第二电机(302)输出端的第二转盘(304)、设于第一转盘(301)和第二转盘(304)上的第一皮带(303)。
8.根据权利要求4所述的一种分离式热泵污泥低温干化机，其特征在于：所述推动结构(4)包括固定块(404)、固定设于料仓(203)上的一对固定块(404)、滑动设于固定块(404)上的一对拉杆(407)、固定设于每对拉杆(407)一端的推板(408)、固定设于拉杆(407)一端的齿条(410)、转动设于固定块(404)上的传动轴(411)、固定设于传动轴(411)一端的第四转盘(403)、固定设于转动轴(305)一端的第三转盘(402)、设于第四转盘(403)和第三转盘(402)之间的第二皮带(401)、固定设于拉杆(407)一端的固定环(405)、套接设于料仓(203)一侧拉杆(407)上的第一弹簧(406)、套接设于料仓(203)另一侧拉杆(407)上的拉簧(412)、固定设于传动轴(411)上的一对间歇齿轮(409)，所述间歇齿轮(409)的一端能够和齿条(410)啮合，所述拉簧(412)的两端分别和同一侧固定环(405)和固定块(404)固定连接。
9.根据权利要求8所述的一种分离式热泵污泥低温干化机，其特征在于：所述拉簧(412)的两端分别和所在拉杆(407)上的固定环(405)和所在拉杆(407)同一侧的固定块(404)固定连接，所述推板(408)的切面呈直角梯形状。
发明内容
本发明为了克服现有技术的不足，提供一种分离式热泵污泥低温干化机。
为了实现上述目的，本发明采用以下技术方案：一种分离式热泵污泥低温干化机，包括干化机主体、设于干化机主体一端的用于上料的上料结构、设于上料结构上的用于搅拌的搅动结构、设于上料结构上的用于推动污泥的推动结构、设于上料结构上的用于排水的排水结构、设于干化机主体上的用于去除污泥的清理结构、设于干化机主体上的用于刮除污泥的刮除结构。
所述刮除结构包括刮条、转动设于干化机主体内部位于每个切条辊的一端的刮条、设于刮条和干化机主体之间的扭簧，所述刮条呈梳子状，所述刮条的梳齿端能够和切条辊上的切槽抵触。
所述清理结构包括滑块、滑动设于干化机主体内部位于每个网格输送带的一端的滑块、固定设于滑块和干化机主体之间的第二弹簧、固定设于滑块的顶端的刷子，所述刷子的顶端和网格输送带底侧抵触。
所述上料结构包括料仓、设于干化机主体一端配置的料仓、固定设于料仓底端的一对支撑脚、设于料仓一端的皮带推动上料机、转动设于料仓内部底端的一对螺旋推料杆、固定设于料仓的一端的一对第一电机，所述第一电机的转动端和螺旋推料杆固定连接。
所述排水结构包括滤块、固定设于料仓的底端的滤块、固定设于料仓底端的收集盒、固定设于收集盒一端的排水管，所述收集盒位于滤块的正下方，所述收集盒内部的水能够从排水管排出。
所述搅动结构包括转动轴、转动设于料仓一端的转动轴、固定设于转动轴一端的第一转盘、固定设于转动轴上的搅拌杆、固定设于料仓一端的第二电机、固定设于第二电机输出端的第二转盘、设于第一转盘和第二转盘上的第一皮带。
所述推动结构包括固定块、固定设于料仓上的一对固定块、滑动设于固定块上的一对拉杆、固定设于每对拉杆一端的推板、固定设于拉杆一端的齿条、转动设于固定块上的传动轴、固定设于传动轴一端的第四转盘、固定设于转动轴一端的第三转盘、设于第四转盘和第三转盘之间的第二皮带、固定设于拉杆一端的固定环、套接设于料仓一侧拉杆上的第一弹簧、套接设于料仓另一侧拉杆上的拉簧、固定设于传动轴上的一对间歇齿轮，所述间歇齿轮的一端能够和齿条啮合，所述拉簧的两端分别和同一侧固定环和固定块固定连接，所述拉簧的两端分别和所在拉杆上的固定环和所在拉杆同一侧的固定块固定连接，所述推板的切面呈直角梯形状。
本发明具有以下优点：通过上料结构便于污泥进入到干化机主体的内部，通过搅动结构能够使上料更加的顺畅，排水结构能够排出掉上料结构内部污泥渗出的水分，即：向料仓内部倒入需干化的污泥，启动机器，第二电机将带动第二转盘转动，从而通过第一皮带带动第一转盘和转动轴转动，转动轴将带动料仓内部的搅拌杆转动，从而对料仓内部的污泥进行搅拌，使污泥能够到达料仓的底端，支撑脚对料仓起到支撑作用，一对第一电机将带动螺旋推料杆转动，从而能够使污泥推动到皮带推动上料机的内部，通过皮带推动上料机输送到干化机主体的内部进行干化，料仓的底端固定连接有滤块，滤块能够对料仓内部污泥中渗出的水分进行过滤，从而使其排入到收集盒内部，再通过收集盒上的排水管排出。
通过推动结构能够去除粘附在上料结构内壁的污泥，从而使上料更加的顺畅，即：转动轴在转动时，将会带动第三转盘转动，第三转盘将会通过第二皮带带动第四转盘和传动轴转动，固定块起到对传动轴的固定作用，第二电机驱动第一转盘逆时针转动，从而驱动靠近于第二电机一端传动轴上的间歇齿轮逆时针转动，从而带动第二电机一侧的齿条向下运动，第二电机一侧的间歇齿轮运动到间歇端时将和齿条脱离，压缩的第一弹簧将推动第二电机侧的固定环向上运动，从而带动第二电机一侧的拉杆和切面呈直角梯形的推板向上运动，当第二电机一侧的间歇齿轮运动到轮齿端时将拉动同一侧的齿条向下运动，从而带动第二电机一侧的推板向下运动，从而对粘附在料仓壁的污泥起起到推动作用，使污泥掉落到料仓内部的底端，第三转盘带动背离于第二电机一侧的间歇齿轮逆时针转动，从而驱动拉簧一侧的齿条向上运动，拉簧的两端分别和同一侧的固定环、固定块固定连接，拉簧将拉长，从而带动拉簧同一侧的拉杆向上运动，从而带动推板向上运动，拉簧同一侧的间歇齿轮运动到间歇端时，拉簧将收缩，拉动同一侧的固定环和拉杆向下运动，从而带动拉簧同一侧的推板对料仓壁上的污泥进行清理，从而使其掉入到料仓的内部，当拉簧同一侧的间歇齿轮运动到轮齿端时将带动同一侧的齿条向上运动，第三转盘带动料仓两侧的传动轴转动，从而使料仓两侧的间歇齿轮转动，从而驱动两侧的推板做上下往复运动，从而达到对料仓壁上的残留污泥清理作用。
通过刮除结构能够去除切条辊上粘附难以脱落的污泥，通过清理结构能够清除网格输送带底部未脱落的污泥，即：干化机主体内部包括三级网格输送带和切条辊，切条辊起到对皮带推动上料机上输送过来的污泥切条作用，网格输送带起到运输作用，扭簧驱动梳子状的刮条和切条辊紧密抵触，刮条的梳齿端将伸入切条辊的切槽内部，从而能够使切条辊切槽上粘附的污泥条能够刮下，避免影响对污泥的切条，每一级网格输送带输送到下一集的一端底侧均滑动连接有滑块，滑块顶端的刷子在第二弹簧的推动下和网格输送带底端紧密抵触，从而能够刮下网格输送带底侧粘附的干燥的污泥。
（发明人：王成;陈鑫波;李林;沈飞凯;彭贤辉;许晗）
