公布日：2023.01.20
申请日：2022.11.03
分类号：C02F3/34(2006.01)I;C02F1/00(2006.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种基于微生物技术的有机废水处理装置，包括微生物有机废水处理设备，微生物有机废水处理设备包括有机废水处理池、废水过滤机构、有机物回收机构、旋转式降解机构、三通检测器和回流器，有机废水处理池的左端安装有入水口且右端安装有出水口，废水过滤机构安装于入水口处且下端通过管路与有机物回收机构相连接，有机物回收机构安装于出水口的一侧，旋转式降解机构分设有两组且对称安装于有机废水处理池的内部，旋转式降解机构包括驱动器、旋转筒、微生物投放器。本发明所设计的微生物有机废水处理设备可以将有机废水进行过滤、回收、降解和检测处理，提高设备对有机废水处理的效果以及自动化程度。
权利要求书

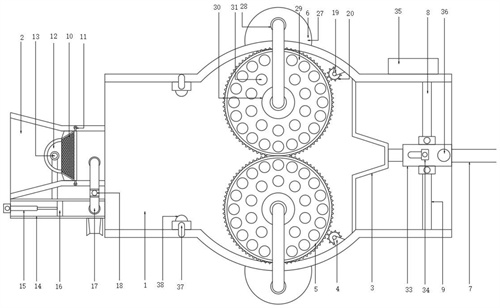

1.一种基于微生物技术的有机废水处理装置，包括微生物有机废水处理设备，其特征在于：所述微生物有机废水处理设备包括有机废水处理池(1)、废水过滤机构、有机物回收机构、旋转式降解机构、三通检测器和回流器，所述有机废水处理池(1)的左端安装有入水口(2)且右端安装有出水口(3)，所述废水过滤机构安装于入水口(2)处且下端通过管路与有机物回收机构相连接，所述有机物回收机构安装于出水口(3)的一侧，所述旋转式降解机构分设有两组且对称安装于有机废水处理池(1)的内部，所述旋转式降解机构包括驱动器(4)、旋转筒(5)、微生物投放器(6)，所述驱动器(4)安装于有机废水处理池(1)的内壁上且与旋转筒(5)相接触，所述微生物投放器(6)安装于旋转筒(5)的内部，所述三通检测器安装于出水口(3)处且端部连接有出水管(7)、回流管一(8)、回流管二(9)，所述回流管一(8)和回流管二(9)通过管路分别与两组回流器相连接，两组所述回流器分别安装于有机废水处理池(1)的内壁上。
2.根据权利要求1所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述废水过滤机构包括滤网(10)、振动马达(11)、排污管(12)和阀体(13)，所述滤网(10)呈倾斜状安装于入水口(2)处且上端分别与两组振动马达(11)相连接，所述排污管(12)安装于入水口(2)的底部且与阀体(13)相连接，所述排污管(12)的末端与有机物回收机构相连接。
3.根据权利要求2所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述有机物回收机构包括箱体(14)、液压缸(15)、挤压板(16)、抽水管(17)和泵体(18)，所述液压缸(15)安装于箱体(14)的一端且动力输出端与挤压板(16)相连接，所述挤压板(16)滑动设置于箱体(14)内，所述抽水管(17)内置于箱体(14)内且外端与泵体(18)相连接，所述泵体(18)的出水端通过管道与有机废水处理池(1)相连接。
4.根据权利要求1所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述驱动器(4)包括驱动电机(19)和安装于驱动电机(19)动力输出端的驱动齿轮(20)，所述驱动齿轮(20)与旋转筒(5)相连接。
5.根据权利要求4所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述旋转筒(5)包括底座(21)、伺服电机(22)和筒体(23)，所述伺服电机(22)安装于底座(21)上且动力输出端与筒体(23)相连接，所述筒体(23)的表面均匀开设有若干组导入口(24)，所述导入口(24)内置有挡板(25)，所述挡板(25)的上端设置有电机一(26)，所述电机一(26)的动力输出端与挡板(25)相连接。
6.根据权利要求1所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述微生物投放器(6)包括微生物储纳箱(27)、抽取泵(28)和排料筒(29)，所述微生物储纳箱(27)安装于有机废水处理池(1)的外侧且通过管道与抽取泵(28)相连接，所述抽取泵(28)通过管道与排料筒(29)相连接，所述排料筒(29)包括主筒(30)和通过管道与主筒(30)相连接的若干组辅筒(31)，所述辅筒(31)的表面均匀开设有若干组出液口(32)。
7.根据权利要求1所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述三通检测器包括壳体(33)和内置于壳体(33)内的有机物浓度传感器(34)，所述有机物浓度传感器(34)通过线路连接有控制器(35)，所述控制器(35)通过线路连接有三组电磁阀(36)，三组所述电磁阀(36)分别安装于三通检测器的三个端口。
8.根据权利要求6所述的一种基于微生物技术的有机废水处理装置，其特征在于：所述回流器包括固定于有机废水处理池(1)内壁上的安装架(37)和安装于安装架(37)上的喷头(38)，所述喷头(38)开口朝下。
发明内容
本发明的目的在于提供一种基于微生物技术的有机废水处理装置，解决了在对废水处理的过程中，对于一些原理微生物溶剂投放位置的区域废水的处理效果不佳，缺乏动态化的处理方式，处理后的废水缺乏相应的高效检验机构，有机废水内往往含有大量的有用物质，缺乏对于该类物质进行回收利用的手段，这一技术问题。
为实现上述目的，本发明提供如下技术方案：一种基于微生物技术的有机废水处理装置，包括微生物有机废水处理设备，所述微生物有机废水处理设备包括有机废水处理池、废水过滤机构、有机物回收机构、旋转式降解机构、三通检测器和回流器，所述有机废水处理池的左端安装有入水口且右端安装有出水口，所述废水过滤机构安装于入水口处且下端通过管路与有机物回收机构相连接，所述有机物回收机构安装于出水口的一侧，所述旋转式降解机构分设有两组且对称安装于有机废水处理池的内部，所述旋转式降解机构包括驱动器、旋转筒、微生物投放器，所述驱动器安装于有机废水处理池的内壁上且与旋转筒相接触，所述微生物投放器安装于旋转筒的内部，所述三通检测器安装于出水口处且端部分别连接有出水管、回流管一、回流管二，所述回流管一和回流管二通过管路分别与两组回流器相连接，两组所述回流器分别安装于有机废水处理池的内壁上。
作为本发明的一种优选方式，所述废水过滤机构包括滤网、振动马达、排污管和阀体，所述滤网呈倾斜状安装于入水口处且上端分别与两组振动马达相连接，所述排污管安装于入水口的底部且与阀体相连接，所述排污管的末端与有机物回收机构相连接。
作为本发明的一种优选方式，所述有机物回收机构包括箱体、液压缸、挤压板、抽水管和泵体，所述液压缸安装于箱体的一端且动力输出端与挤压板相连接，所述挤压板滑动设置于箱体内，所述抽水管内置于箱体内且外端与泵体相连接，所述泵体的出水端通过管道与有机废水处理池相连接。
作为本发明的一种优选方式，所述驱动器包括驱动电机和安装于驱动电机动力输出端的驱动齿轮，所述驱动齿轮与旋转筒相连接。
作为本发明的一种优选方式，所述旋转筒包括底座、伺服电机和筒体，所述伺服电机安装于底座上且动力输出端与筒体相连接，所述筒体的表面均匀开设有若干组导入口，所述导入口内置有挡板，所述挡板的上端设置有电机一，所述电机一的动力输出端与挡板相连接。
作为本发明的一种优选方式，所述微生物投放器包括微生物储纳箱、抽取泵和排料筒，所述微生物储纳箱安装于有机废水处理池的外侧且通过管道与抽取泵相连接，所述抽取泵通过管道与排料筒相连接，所述排料筒包括主筒和通过管道与主筒相连接的若干组辅筒，所述辅筒的表面均匀开设有若干组出液口。
作为本发明的一种优选方式，所述三通检测器包括壳体和内置于壳体内的有机物浓度传感器，所述有机物浓度传感器通过线路连接有控制器，所述控制器通过线路连接有三组电磁阀，三组所述电磁阀分别安装于三通检测器的三个端口。
作为本发明的一种优选方式，所述回流器包括固定于有机废水处理池内壁上的安装架和安装于安装架上的喷头，所述喷头开口朝下。
与现有技术相比，本发明的有益效果如下：
1.本发明设计了一种专门用于对有机废水处理的装置，该微生物有机废水处理设备包括有机废水处理池、废水过滤机构、有机物回收机构、旋转式降解机构、三通检测器和回流器，有机废水在导入有机废水处理池前，通过废水过滤机构将废水中存在的大颗粒状有机物进行过滤处理并导入至有机物回收机构内进行挤压回收处理，导入至有机废水处理池内的废水通过旋转式降解机构进行旋转式动态降解处理，降解完毕后导入至三通检测器内，通过三通检测器内置的有机物含量传感器进行检查，当废水有机物达标后进行外排处理，对于未达标的废水通过回流器重新回流至有机废水处理池内进行二次废水降解处理，提高有机废水处理设备对于废水的处理效果。
2.本发明所设计的微生物有机废水处理设备可以将有机废水进行过滤、回收、降解和检测处理，提高设备对有机废水处理的效果以及自动化程度。
（发明人：唐晓亮）
