公布日：2022.09.02
申请日：2022.08.08
分类号：C02F3/30(2006.01)I;C02F3/12(2006.01)I;C02F103/06(2006.01)N
摘要
本发明公开了一种垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，属于低碳氮(C/N)比高浓度氨氮废水生物脱氮领域。垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，包括硝化反应设备和厌氧氨氧化反应设备，所述硝化反应设备的顶部嵌入安装有反应筒，所述硝化反应设备的顶部设置有盖板，所述盖板的表面固定有进料管，所述盖板的表面位于进料管的一侧固定有进水管，所述盖板上设置有用于对物料硝化反应的搅拌组件；本发明通过在硝化反应设备和厌氧氨氧化反应设备上设置的分离组件，方便将硝化后的污泥混合液固液分离，通过第一软管抽取分离出来的液体输送至厌氧氨氧化反应设备内进行脱氮反应，有效提高工作人员的工作效率，减少设备等待的时间。
权利要求书

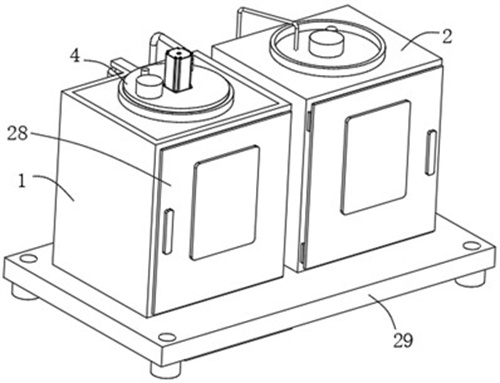

1.一种垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，包括硝化反应设备（1）和厌氧氨氧化反应设备（2），其特征在于，所述硝化反应设备（1）的顶部嵌入安装有反应筒（3），所述硝化反应设备（1）的顶部设置有盖板（4），所述盖板（4）的表面固定有进料管（5），所述盖板（4）的表面位于进料管（5）的一侧固定有进水管（6），所述盖板（4）上设置有用于对物料硝化反应的搅拌组件（7）；所述硝化反应设备（1）的内壁固定有支撑板（8），所述支撑板（8）与反应筒（3）的外壁固定连接，所述硝化反应设备（1）和厌氧氨氧化反应设备（2）的内部均设置有安装板（12），所述硝化反应设备（1）和厌氧氨氧化反应设备（2）上均设置有分离组件（13）；所述分离组件（13）包括连接轴（1305），所述连接轴（1305）的顶部固定有分离筒（1306）；所述硝化反应设备（1）和厌氧氨氧化反应设备（2）的内部均设置有固定筒（14），所述分离组件（13）上传动有震动组件（17）；所述震动组件（17）包括固定在转动轴（1302）表面的半圆齿轮（1701），所述半圆齿轮（1701）的表面啮合有契合齿环（1702），所述契合齿环（1702）的两端均固定有Z型杆（1703）；所述硝化反应设备（1）的背面开设有第一通孔（22），所述固定筒（14）的外壁固定有第一软管（23），所述第一软管（23）的端部贯穿第一通孔（22）固定有水泵（24），所述水泵（24）固定在厌氧氨氧化反应设备（2）的外壁上，所述水泵（24）的端部通过管道与厌氧氨氧化反应设备（2）的进料口固定连接，所述反应筒（3）的顶部表面固定有曝气管（27）；所述搅拌组件（7）包括固定在盖板（4）顶部表面的第一电机（701），所述第一电机（701）的输出端贯穿盖板（4）延伸至反应筒（3）的内部固定有搅拌杆（702），所述搅拌杆（702）的表面固定有搅拌叶（703），所述搅拌杆（702）的表面固定有连接杆（704），所述连接杆（704）的端部安装有刮板（705），所述刮板（705）与反应筒（3）的内壁相贴合；所述反应筒（3）的内壁固定有限位环（9），所述限位环（9）的表面开设有密封槽（10），所述密封槽（10）的内部滑动有密封圈（11），所述密封圈（11）固定连接在盖板（4）的底部表面；所述分离组件（13）还包括分别固定在硝化反应设备（1）和厌氧氨氧化反应设备（2）一侧表面的第二电机（1301），所述第二电机（1301）的输出端分别贯穿硝化反应设备（1）和厌氧氨氧化反应设备（2）固定有转动轴（1302），所述转动轴（1302）的端部固定有斜形齿轮（1303），所述斜形齿轮（1303）的表面啮合有契合齿轮（1304），所述连接轴（1305）固定连接在契合齿轮（1304）的轴心，所述连接轴（1305）的底部通过轴承与安装板（12）转动连接，所述分离筒（1306）转动连接在固定筒（14）内；所述硝化反应设备（1）和厌氧氨氧化反应设备（2）的内壁均开设有T型槽（15），所述T型槽（15）的内部滑动有T型杆（16），所述T型杆（16）的端部与固定筒（14）的外壁固定连接；所述Z型杆（1703）的表面滑动有固定板（1704），所述固定板（1704）固定在硝化反应设备（1）的内壁上，所述Z型杆（1703）的表面固定有限位板（1705），所述限位板（1705）和固定板（1704）之间固定有弹簧（1706），所述弹簧（1706）套设在Z型杆（1703）的表面，所述限位板（1705）的一端固定有敲击块（1707），所述敲击块（1707）与固定筒（14）相适配；所述硝化反应设备（1）和厌氧氨氧化反应设备（2）的底部内壁均开设有限位槽（18），所述限位槽（18）的内部滑动有限位块（19），所述限位块（19）的端部与安装板（12）固定相连，所述安装板（12）的两端固定有连接块（21），所述连接块（21）的表面固定有气缸（20），所述气缸（20）分别固定在硝化反应设备（1）和厌氧氨氧化反应设备（2）的内壁上；所述厌氧氨氧化反应设备（2）的一侧表面开设有第二通孔（25），其中一个所述固定筒（14）的外壁固定有第二软管（26），所述第二软管（26）的端部贯穿第二通孔（25）病延伸至厌氧氨氧化反应设备（2）的外部，所述第二软管（26）上设置有阀门。
2.根据权利要求1所述的垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，其特征在于，所述硝化反应设备（1）和厌氧氨氧化反应设备（2）的表面通过合页均转动有清理门（28），所述清理门（28）的表面安装有观察窗，所述硝化反应设备（1）和厌氧氨氧化反应设备（2）的底部固定有底座（29），所述底座（29）的表面开设有固定孔。
发明内容
本发明的目的是为了解决现有技术中脱氮装置在使用时硝化完成后，需要静止沉淀，等待时间过长，工作效率低下，且设备长时间使用后，容易残留堵塞，不不方便对设备清理，使用很是麻烦问题，而提出的一种垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置。
为了实现上述目的，本发明采用了如下技术方案：
一种垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，包括硝化反应设备和厌氧氨氧化反应设备，所述硝化反应设备的顶部嵌入安装有反应筒，所述硝化反应设备的顶部设置有盖板，所述盖板的表面固定有进料管，所述盖板的表面位于进料管的一侧固定有进水管，所述盖板上设置有用于对物料硝化反应的搅拌组件，所述硝化反应设备的内壁固定有支撑板，所述支撑板与反应筒的外壁固定连接，所述硝化反应设备和厌氧氨氧化反应设备的内部均设置有安装板，所述硝化反应设备和厌氧氨氧化反应设备上均设置有分离组件，所述分离组件包括连接轴，所述连接轴的顶部固定有分离筒；所述硝化反应设备和厌氧氨氧化反应设备的内部均设置有固定筒，所述分离组件上传动有震动组件；所述震动组件包括固定在转动轴表面的半圆齿轮，所述半圆齿轮的表面啮合有契合齿环，所述契合齿环的两端均固定有Z型杆，所述硝化反应设备的背面开设有第一通孔，所述固定筒的外壁固定有第一软管，所述第一软管的端部贯穿第一通孔固定有水泵，所述水泵固定在厌氧氨氧化反应设备的外壁上，所述水泵的端部通过管道与厌氧氨氧化反应设备的进料口固定连接，所述反应筒的顶部表面固定有曝气管。
优选的，所述搅拌组件包括固定在盖板顶部表面的第一电机，所述第一电机的输出端贯穿盖板延伸至反应筒的内部固定有搅拌杆，所述搅拌杆的表面固定有搅拌叶，所述搅拌杆的表面固定有连接杆，所述连接杆的端部安装有刮板，所述刮板与反应筒的内壁相贴合。
优选的，所述反应筒的内壁固定有限位环，所述限位环的表面开设有密封槽，所述密封槽的内部滑动有密封圈，所述密封圈固定连接在盖板的底部表面。
优选的，所述分离组件还包括分别固定在硝化反应设备和厌氧氨氧化反应设备一侧表面的第二电机，所述第二电机的输出端分别贯穿硝化反应设备和厌氧氨氧化反应设备固定有转动轴，所述转动轴的端部固定有斜形齿轮，所述斜形齿轮的表面啮合有契合齿轮，所述连接轴固定连接在契合齿轮的轴心，所述连接轴的底部通过轴承与安装板转动连接，所述分离筒转动连接在固定筒内。
优选的，所述硝化反应设备和厌氧氨氧化反应设备的内壁均开设有T型槽，所述T型槽的内部滑动有T型杆，所述T型杆的端部与固定筒的外壁固定连接。
优选的，所述Z型杆的表面滑动有固定板，所述固定板固定在硝化反应设备的内壁上，所述Z型杆的表面滑动有固定板，所述固定板固定在硝化反应设备的内壁上，所述Z型杆的表面固定有限位板，所述限位板和固定板之间固定有弹簧，所述弹簧套设在Z型杆的表面，所述限位板的一端固定有敲击块，所述敲击块与固定筒相适配。
优选的，所述硝化反应设备和厌氧氨氧化反应设备的底部内壁均开设有限位槽，所述限位槽的内部滑动有限位块，所述限位块的端部与安装板固定相连，所述安装板的两端固定有连接块，所述连接块的表面固定有气缸，所述气缸分别固定在硝化反应设备和厌氧氨氧化反应设备的内壁上。
优选的，所述厌氧氨氧化反应设备的一侧表面开设有第二通孔，其中一个所述固定筒的外壁固定有第二软管，所述第二软管的端部贯穿第二通孔病延伸至厌氧氨氧化反应设备的外部，所述第二软管上设置有阀门。
优选的，所述硝化反应设备和厌氧氨氧化反应设备的表面通过合页均转动有清理门，所述清理门的表面安装有观察窗，所述硝化反应设备和厌氧氨氧化反应设备的底部固定有底座，所述底座的表面开设有固定孔。
与现有技术相比，本发明提供了垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，具备以下有益效果：
1、该垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，通过在反应筒上设置搅拌组件方便加快对反应筒内的过滤液硝化时间，使其充分反应，且在搅拌的同时对反应筒的内壁上残留的残渣进行刮除，防止积留附着在内壁上，影响下一次过滤液硝化反应，方便设备清洗。
2、该垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，通过在硝化反应设备和厌氧氨氧化反应设备上设置的分离组件，方便将硝化后的污泥混合液固液分离，通过第一软管抽取分离出来的液体输送至厌氧氨氧化反应设备内进行脱氮反应，有效提高工作人员的工作效率，减少设备等待的时间。
3、该垃圾渗滤液SBR与厌氧氨氧化组合脱氮装置，通过分离组件带动震动组件运行，从而对反应筒内部安装的固定筒，左右进行敲击产生震动，使得滤水孔上残留的污泥掉落，有效防止分离筒上的滤水孔堵塞，方便工作人员使用，减少设备的维修成本，避免故障的发生。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构较为简单，使用方便，进一步提高设备使用的工作效率，同时方便工作人员对设备进行清理，减少维修成本，提高装置的实用性。
（发明人：丁亚林;丁彬琨;李伟）
