公布日：2022.09.02
申请日：2022.06.17
分类号：F23G7/00(2006.01)I;F23G5/30(2006.01)I;F23G5/44(2006.01)I;F23C10/18(2006.01)I;F23J15/06(2006.01)I;C02F11/12(2019.01)I
摘要
本案提供的深度干化与焚烧耦合的污泥处置系统，高压板框压滤机将污泥深度脱水后送至回转干燥机进行干化，干污泥进入污泥储存仓，由污泥输送和给料装置与湿污泥混合后送入流化床焚烧炉中燃烧，燃烧产生的高温烟气经过烟气空气预热器和蒸发器回收部分热量，烟气进入回转干燥机与深度脱水的污泥直接换热并深度干化，经污泥输送和给料装置将干污泥与湿污泥混合后送至炉内燃烧，形成循环。采用锅炉尾部烟气与污泥进行直接换热，传热效率和干化效率高，处理效果好。尾部烟气经充分燃烧，烟气中含氧量低，且烟气温度低，提高了回转干燥机的运行安全性。干化设备简单且容易操作，无需设置专门的水汽冷凝设备，可降低污泥处置系统的能耗以及设备投资成本。
权利要求书

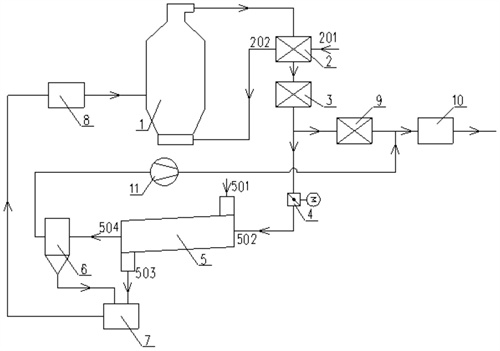

1.一种深度干化与焚烧耦合的污泥处置系统，其特征在于，包括流化床焚烧炉、烟气空气预热器、蒸发器、电动调节阀、回转干燥机、高压板框压滤机、干污泥储存仓、以及污泥输送和给料装置；其中，所述高压板框压滤机用于对污泥深度脱水；所述回转干燥机的进料口与所述高压板框压滤机的出口连通，所述回转干燥机的出料口与所述干污泥储存仓的污泥进料口连通，所述干污泥储存仓的污泥出料口与所述污泥输送和给料装置的进料口连通，所述污泥输送和给料装置的进料口还用于通入常规机械脱水后的湿污泥，所述污泥输送和给料装置的出料口与所述流化床焚烧炉的污泥入口连通，所述流化床焚烧炉的烟气出口与所述烟气空气预热器的烟气入口连通，所述烟气空气预热器的空气入口用于通入外部空气，所述烟气空气预热器的空气出口与所述流化床焚烧炉的布风管连通，所述烟气空气预热器的烟气出口与所述蒸发器的烟气入口连通，所述蒸发器的烟气出口与所述回转干燥机的进气口连通；所述电动调节阀串联于所述流化床焚烧炉与所述回转干燥机之间的烟气管路上。
2.根据权利要求1所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述电动调节阀设置于所述蒸发器的烟气出口与所述回转干燥机的进气口之间。
3.根据权利要求1所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，还包括旋风分离器，所述回转干燥机的出气口与所述旋风分离器的入口连通，所述旋风分离器的烟尘出口与所述干污泥储存仓的烟尘进料口连通，所述旋风分离器的烟气出口用于排出烟气。
4.根据权利要求3所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，还包括烟气净化系统，所述旋风分离器的烟气出口与所述烟气净化系统连通。
5.根据权利要求4所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述旋风分离器的烟气出口与所述烟气净化系统之间设置有风机。
6.根据权利要求1所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述蒸发器的烟气出口设置有三通阀，其中一路与所述回转干燥机的进气口连通，另一路与省煤器的烟气入口连通。
7.根据权利要求1所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述回转干燥机的筒体上设置提升板，所述筒体的轴心处设置搅拌装置。
8.根据权利要求7所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述回转干燥机的进料口高于出料口，所述筒体倾斜设置。
9.根据权利要求1所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述风机用于控制所述回转干燥机的筒体处于微负压状态。
10.根据权利要求1-9任一项所述的深度干化与焚烧耦合的污泥处置系统，其特征在于，所述高压板框压滤机用于将污泥深度脱水至含水率60±5％，所述回转干燥机用于将污泥干化至含水率30％±5％，所述流化床焚烧炉的湿污泥入口用于通入常规机械脱水后含水率80±5％的湿污泥。
发明内容
本发明的目的在于提供一种深度干化与焚烧耦合的污泥处置系统，可有效简化系统，提高设备运行的稳定性，降低污泥处置系统的能耗。
为解决上述技术问题，本发明提供一种深度干化与焚烧耦合的污泥处置系统，包括流化床焚烧炉、烟气空气预热器、蒸发器、电动调节阀、回转干燥机、高压板框压滤机、干污泥储存仓、以及污泥输送和给料装置；
其中，所述高压板框压滤机用于对污泥深度脱水；
所述回转干燥机的进料口与所述高压板框压滤机的出口连通，所述回转干燥机的出料口与所述干污泥储存仓的污泥进料口连通，所述干污泥储存仓的污泥出料口与所述污泥输送和给料装置的进料口连通，所述污泥输送和给料装置的进料口还用于通入常规机械脱水后的湿污泥，所述污泥输送和给料装置的出料口与所述流化床焚烧炉的污泥入口连通，所述流化床焚烧炉的烟气出口与所述烟气空气预热器的烟气入口连通，所述烟气空气预热器的空气入口用于通入外部空气，所述烟气空气预热器的空气出口与所述流化床焚烧炉的布风管连通，所述烟气空气预热器的烟气出口与所述蒸发器的烟气入口连通，所述蒸发器的烟气出口与所述回转干燥机的进气口连通；
所述电动调节阀串联于所述流化床焚烧炉与所述回转干燥机之间的烟气管路上。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述电动调节阀设置于所述蒸发器的烟气出口与所述回转干燥机的进气口之间。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，还包括旋风分离器，所述回转干燥机的出气口与所述旋风分离器的入口连通，所述旋风分离器的烟尘出口与所述干污泥储存仓的烟尘进料口连通，所述旋风分离器的烟气出口用于排出烟气。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，还包括烟气净化系统，所述旋风分离器的烟气出口与所述烟气净化系统连通。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述旋风分离器的烟气出口与所述烟气净化系统之间设置有风机。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述蒸发器的烟气出口设置有三通阀，其中一路与所述回转干燥机的进气口连通，另一路与省煤器的烟气入口连通。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述回转干燥机的筒体上设置提升板，所述筒体的轴心处设置搅拌装置。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述回转干燥机的进料口高于出料口，所述筒体倾斜设置。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述风机用于控制所述回转干燥机的筒体处于微负压状态。
可选的，在上述深度干化与焚烧耦合的污泥处置系统中，所述高压板框压滤机用于将污泥深度脱水至含水率60±5％，所述回转干燥机用于将污泥干化至含水率30％±5％，所述流化床焚烧炉的湿污泥入口用于通入常规机械脱水后含水率80±5％的湿污泥。
本发明所提供的一种深度干化与焚烧耦合的污泥处置系统，具有以下有益效果：
采用锅炉尾部烟气与污泥进行直接换热，具有传热效率和干化效率高，处理效果好等特点；尾部烟气已经经过充分燃烧，烟气中的含氧量低，且烟气温度低，提高了回转干燥机的运行安全性。有效利用尾部余热，提高入炉污泥热值，保证流化床焚烧炉的稳定运行，减少辅助燃料用量，提高运行经济性；干化设备简单且容易操作，无需设置专门的水汽冷凝设备，可降低污泥处置系统的能耗以及设备投资成本。
（发明人：龙吉生;黄立成;贾敏华;严浩文;白力;冯淋淋;毛梦梅;季艳;姚挺;郝章峰）
