公布日：2023.03.31
申请日：2022.12.06
分类号：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F5/00(2023.01)N;C02F3/00
(2023.01)N;C02F103/44(2006.01)N
摘要
本发明涉及一种洗涤洗车污水循环利用零排放工艺依次包括毛发处理、酸碱中和、三级沉淀、生化处理、砂滤罐过滤、活性碳罐过滤、消毒处理、陶瓷板过滤、净化池净化、软化器软化处理、保安过滤器过滤处理得到的八级处理水用于高压洗车、十级处理水用于后段洗车、十一级处理水作为蜡液水使用清洗车辆、十三级处理水用于雨林冲洗车辆，通过分级处理过的水进行车辆不同步骤的清洗，能够最大程度上利用水循环处理，循环水的利用率比较高。本发明将洗涤所排放的不可再利用污水排放给洗车需求用水，作为水源进行处理，达到洗车要求进行全部二次利用，洗车过程中的污水进行再次多道工艺处理进行反复利用，除自然损耗外的其余水进行全部回收利用。
权利要求书
1.一种洗涤洗车污水循环利用零排放工艺，其特征在于，包括以下步骤：S1:将洗涤水流入毛发处理器，利用毛发处理器拦截毛发，得到一级处理水，转S2；S2:将一级处理水利用酸碱中和池进行酸碱中和处理，得到二级处理水，转S3；S3:将二级处理水通过三级沉淀进行沉淀处理，得到三级处理水，转S4；S4:将三级处理水加入絮凝剂进行生化处理，得到四级处理水，转S5；S5:将四级处理水通入砂滤罐进行过滤处理，得到五级处理水，转S6；S6:将五级处理水通入活性碳罐进行过滤处理，得到六级处理水，转S7；S7:将六级处理水加入消毒剂进行消毒，得到七级处理水，转S8；S8:将七级处理水加入中水补充通过过滤池进行过滤处理，得到八级处理水，转S9；S9:将八级处理水利用陶瓷板进行过滤处理，得到九级处理水，转S10；S10:将九级处理水通入净化池进行净化处理，得到十级处理水，转S11；S11:将十级处理水通入软化器进行软化处理，得到十一级处理水，转S12；S12:将十一级处理水通入保安过滤器进行过滤处理，得到十二级处理水，转S13；S13:将十二级处理水通入水处理器进行水处理，得到十三级处理水，用于雨林冲洗车辆。
2.根据权利要求书1所述洗涤洗车污水循环利用零排放工艺，其特征在于，将步骤S2处理后的二级处理水以及洗车污水流入三级沉淀池进行沉淀反应，得到三级处理水和污泥，污泥依次进行污泥沉淀、污泥压滤，处理后的污泥进行专业的第三方生物堆肥处理，处理后的污泥可作为优质的废料进行其他利用。
3.根据权利要求书2所述洗涤洗车污水循环利用零排放工艺，其特征在于，将步骤S3处理后的三级处理水通过在曝气池中加絮凝剂生化处理，生化处理后得到四级处理水和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
4.根据权利要求书3所述洗涤洗车污水循环利用零排放工艺，其特征在于，将步骤S4处理后通入砂滤罐进行过滤处理，过滤处理后得到五级处理水和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
5.根据权利要求书1所述洗涤洗车污水循环利用零排放工艺，其特征在于，在步骤S4处理后，四级处理水通过提升泵通过步骤S5中的砂滤罐进行过滤处理和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
6.根据权利要求书2所述洗涤洗车污水循环利用零排放工艺，其特征在于，在步骤S6中，将步骤5通过砂滤罐过滤处理后的五级处理水通入活性碳罐，进一步通过活性碳的吸附作用，将五级处理水进行净化得到六级处理水和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
7.根据权利要求书3所述洗涤洗车污水循环利用零排放工艺，其特征在于，在步骤S8中，将步骤S7中得到七级处理水通入过滤池加入中水进行过滤处理，过滤后的水形成八级处理水，八级处理水一部分用于高压洗车，高压洗车之后的废水返回步骤S3中进行沉淀处理，另一部分水用于后续处理。
8.根据权利要求书3所述洗涤洗车污水循环利用零排放工艺，其特征在于，在步骤S10中，将步骤S9过滤处理后的九级处理水通过净化池进行净化处理，净化处理后得到十级处理水，十级处理水一部分用于后段洗车，后段洗车之后的废水返回步骤S3中进行沉淀处理，另一部分水用于后续处理。
9.根据权利要求书3所述洗涤洗车污水循环利用零排放工艺，其特征在于，在步骤S11中，将步骤S10净化处理后的十级处理水通入软化器进行软化处理得到软化后的十一级处理水，一部分十一级处理水作为蜡液水使用于清洗车辆，清洗车辆之后的废水返回步骤S3中进行沉淀处理，另一部分水用于后续处理。
10.根据权利要求书3所述洗涤洗车污水循环利用零排放工艺，其特征在于，在步骤S13中，将步骤S12得到的十二级处理水通过水处理器进行过滤处理，处理后得到十三级处理水，将十三级处理水用于雨林冲洗车辆，冲洗车辆之后的废水返回步骤S3中进行沉淀处理。
发明内容
本发明的目的在于一种洗涤洗车污水循环利用零排放工艺。
为了实现这些目的，采用如下技术方案：

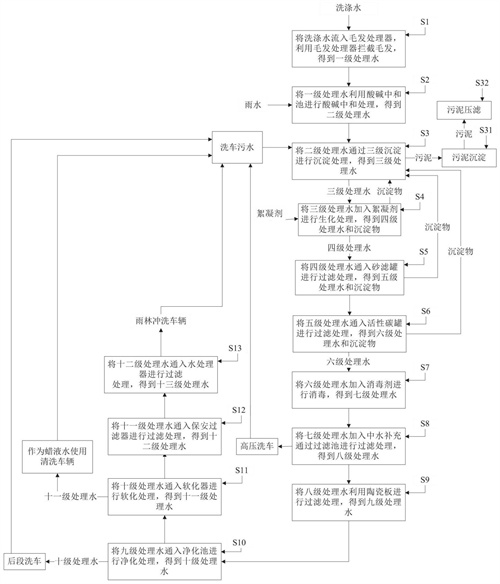

一种洗涤洗车污水循环利用零排放工艺，包括以下步骤：
S1:将洗涤水流入毛发处理器，利用毛发处理器拦截毛发，得到一级处理水，转S2；
S2:将一级处理水利用酸碱中和池进行酸碱中和处理，得到二级处理水，转S3；
S3:将二级处理水通过三级沉淀进行沉淀处理，得到三级处理水，转S4；S4:将三级处理水加入絮凝剂进行生化处理，得到四级处理水，转S5；
S5:将四级处理水通入砂滤罐进行过滤处理，得到五级处理水，转S6；
S6:将五级处理水通入活性碳罐进行过滤处理，得到六级处理水，转S7；S7:将六级处理水加入消毒剂进行消毒，得到七级处理水，转S8；
S8:将七级处理水加入中水补充通过过滤池进行过滤处理，得到八级处理水，转S9；
S9:将八级处理水利用陶瓷板进行过滤处理，得到九级处理水，转S10；
S10:将九级处理水通入净化池进行净化处理，得到十级处理水，转S11；S11:将十级处理水通入软化器进行软化处理，得到十一级处理水，转S12；S12:将十一级处理水通入保安过滤器进行过滤处理，得到十二级处理水，转S13；
S13:将十二级处理水通入水处理器进行过滤处理，得到十三级处理水，用于雨林冲洗车辆。
进一步的，将步骤S2处理后的二级处理水以及洗车污水流入三级沉淀池进行沉淀反应，得到三级处理水和污泥，污泥依次进行污泥沉淀、污泥压滤，处理后的污泥进行专业的第三方生物堆肥处理，处理后的污泥可作为优质的废料进行其他利用。
进一步的，将步骤S3处理后的三级处理水通过在曝气池中加絮凝剂生化处理，生化处理后得到四级处理水和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
进一步的，将步骤S4处理后通入砂滤罐进行过滤处理，过滤处理后得到五级处理水和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
优选的，在步骤S4处理后，四级处理水通过提升泵通过步骤S5中的砂滤罐进行过滤处理和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
进一步的，在步骤S6中，将步骤5通过砂滤罐过滤处理后的五级处理水通入活性碳罐，进一步通过活性碳的吸附作用，将五级处理水进行净化得到六级处理水和沉淀物，沉淀物返回步骤S3中进行沉淀处理。
进一步的，在步骤S8中，将步骤S7中得到七级处理水通入过滤池加入中水进行过滤处理，过滤后的水形成八级处理水，八级处理水一部分用于高压洗车，高压洗车之后的废水返回步骤S3中进行沉淀处理，另一部分水用于后续处理。
进一步的，在步骤S10中，将步骤S9过滤处理后的九级处理水通过净化池进行净化处理，净化处理后得到十级处理水，十级处理水一部分用于后段洗车，后段洗车之后的废水返回步骤S3中进行沉淀处理，另一部分水用于后续处理。
进一步的，在步骤S11中，将步骤S10净化处理后的十级处理水通入软化器进行软化处理得到软化后的十一级处理水，一部分十一级处理水作为蜡液水使用于清洗车辆，清洗车辆之后的废水返回步骤S3中进行沉淀处理，另一部分水用于后续处理。
进一步的，在步骤S13中，将步骤S12得到的十二级处理水通过水处理器进行过滤处理，处理后得到十三级处理水，将十三级处理水用于雨林冲洗车辆，冲洗车辆之后的废水返回步骤S3中进行沉淀处理
有益技术效果：
1.本发明将洗涤所排放的不可再利用污水排放给洗车需求用水，作为水源进行处理，达到洗车要求进行全部二次利用，洗车过程中的污水进行再次多道工艺处理进行反复利用，除自然损耗外的其余水进行全部回收利用。过程中所产生的污泥进行专业的第三方生物堆肥处理，处理后的污泥可作为优质的废料进行其他利用，本发明整体采用闭环处理工艺技术。
2.本发明包括毛发处理、酸碱中和、三级沉淀、生化处理、砂滤罐过滤、活性碳罐过滤、消毒处理、陶瓷板过滤、净化池净化、软化器软化处理、保安过滤器过滤处理得到的八级处理水用于高压洗车、十级处理水用于后段洗车、十一级处理水作为蜡液水使用清洗车辆、十三级处理水用于雨林冲洗车辆，通过分级处理过的水进行车辆不同步骤的清洗，能够最大程度上利用水循环处理，循环水的利用率比较高。
（发明人：徐柱;叶容坚;孙一峰）
