公布日：2022.12.09
申请日：2022.09.02
分类号：C02F11/12(2019.01)I
摘要

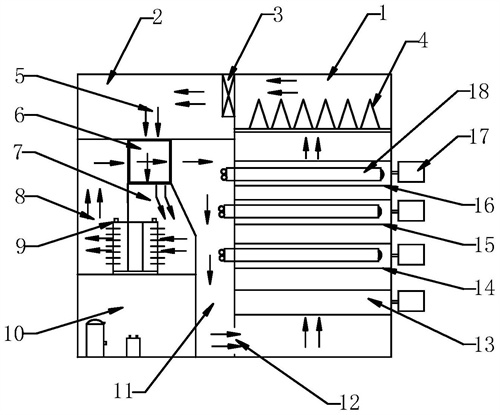

本发明公开了一种新型污泥低温干化系统，包括间隔设置的干燥室和除湿室、设置在干燥室的顶部进泥口和底部出泥口之间的多层输送网带、多组嵌入式冷凝器、过滤器、设置在除湿室内的循环风机、蒸发器组件、交叉空气换热器，其中嵌入式冷凝器分别嵌入设置在除出泥口处输送网带外的其余各输送网带的上下两层网带之间，干燥室的底部设有进风口，过滤器设置在最上层输送网带的上方，循环风机的入口连通过滤器的出口，循环风机出口空气通过交叉空气换热器与蒸发器组件出口循环空气进行热交换。本发明的优点是：实现干湿分区，并有效减少循环空气对设备的腐蚀，热能高效回收利用，减少人工清洗的工作量，提升对蒸发器的清洗效果，对环境影响小，设备使用安全可靠。
权利要求书
1.一种新型污泥低温干化系统，其特征在于：包括间隔设置的干燥室和除湿室、设置在干燥室的顶部进泥口和底部出泥口之间的多层输送网带、多组嵌入式冷凝器、过滤器、设置在除湿室内的循环风机、蒸发器组件，以及设有第一循环风道、第二循环风道、第三循环风道、第四循环风道的交叉空气换热器，其中嵌入式冷凝器分别嵌入设置在除出泥口处输送网带外的其余各输送网带的上下两层网带之间，干燥室的底部设有与第四循环风道连通的进风口，过滤器设置在最上层输送网带的上方，循环风机的入口连通过滤器的出口，第一循环风道与循环风机的出口连通，第二循环风道的一端通过交叉空气换热器连通第一循环风道，另一端连通蒸发器组件入口，蒸发器组件出口连通第三循环风道的一端，第三循环风道的另一端通过交叉空气换热器连通第四循环风道。
2.根据权利要求1所述的新型污泥低温干化系统，其特征在于：所述嵌入式冷凝器包括冷凝器进气管、冷凝器排液管、若干组嵌入所述输送网带上下两侧网带之间的冷凝器盘管，冷凝器盘管分别连通冷凝器进气管和冷凝器排液管。
3.根据权利要求2所述的新型污泥低温干化系统，其特征在于：所述冷凝器盘管所在平面与水平面呈45°夹角。
4.根据权利要求1-3中任一所述的新型污泥低温干化系统，其特征在于：所述蒸发器组件包括蒸发器和由风阀外框和集水盘围成的风阀，风阀外框的相对两侧面上设有风阀扇叶，集水盘设置在风阀外框底部，蒸发器设置在风阀内，在风阀外框上设有进水管，在集水盘底部设有排水管，在风阀外框上设有用于控制风阀扇叶水平或垂直转动的风阀控制器。
5.根据权利要求4所述的新型污泥低温干化系统，其特征在于：所述进水管为多孔进水管。
6.根据权利要求5所述的新型污泥低温干化系统，其特征在于：在所述进水管和所述排水管上分别设有电磁阀。
发明内容
本发明的目的是提供一种新型污泥低温干化系统，可以实现热能高效回收利用，对环境影响小，设备使用安全可靠。
本发明的技术解决方案是：一种新型污泥低温干化系统，包括间隔设置的干燥室和除湿室、设置在干燥室的顶部进泥口和底部出泥口之间的多层输送网带、多组嵌入式冷凝器、过滤器、设置在除湿室内的循环风机、蒸发器组件，以及设有第一循环风道、第二循环风道、第三循环风道、第四循环风道的交叉空气换热器，其中嵌入式冷凝器分别嵌入设置在除出泥口处输送网带外的其余各输送网带的上下两层网带之间，干燥室的底部设有与第四循环风道连通的进风口，过滤器设置在最上层输送网带的上方，循环风机的入口连通过滤器的出口，第一循环风道与循环风机的出口连通，第二循环风道的一端通过交叉空气换热器连通第一循环风道，另一端连通蒸发器组件入口，蒸发器组件出口连通第三循环风道的一端，第三循环风道的另一端通过交叉空气换热器连通第四循环风道。
污泥干化系统由间隔设置的干燥室和除湿室两部分组成，从而将湿润空气与冷凝器、辅助设备等隔离开，将冷凝器嵌入设置在输送网带的上下两层网带之间，可以有效的直接对输送网带上的污泥进行加热，在循环风加热的基础上，进一步增加了热辐射的加热效果，更有利于污泥吸收热量被干燥，也有利于降低热泵系统的综合能耗，出泥口处的输送网带中没有嵌入设置冷凝器，有利于使出口的较高温度干污泥对从进风口进入的循环空气进行加热，减少出口污泥带走的热量损失，并减少后续对出口污泥进行散热的操作，充分利用热量，减少整体系统能耗损失。循环风机设置在过滤器出口侧，这样干燥器内的循环空气为抽气方式循环，一方面可避免强风对最底层干泥直吹导致污泥颗粒破损，形成大量粉尘，另一方面，可以利用循环风扇吸力直接使粉尘通过上层湿污泥，不会四处溢散，上层湿污泥能够对通过的粉尘颗粒产生很好的吸附作用，降低循环风中粉尘浓度，减小过滤器的负荷，同时干燥室内部呈负压状态，可以有效的减少进泥口和出泥口的扬尘，避免了环境的污染。蒸发器组件用于将循环空气内的水分冷凝除去，交叉空气换热器可以充分利用干燥后的循环空气对通过蒸发器组件降温除水后送入干燥室的循环空气进行预热，充分利用热能，降低整个系统的热量消耗。
所述嵌入式冷凝器包括冷凝器进气管、冷凝器排液管、若干组嵌入所述输送网带上下两侧网带之间的冷凝器盘管，冷凝器盘管分别连通冷凝器进气管和冷凝器排液管。通过设置在网带之间的冷凝器盘管释放热量，可以有效利用输送网带的长度，充分对输送的污泥进行加热，提高干燥的效果。
所述冷凝器盘管所在平面与水平面呈45°夹角。冷凝器盘管倾斜设置，可以充分利用每个管道释放的热量对上方的污泥进行加热，提高热量的利用效率。
所述蒸发器组件包括蒸发器和由风阀外框和集水盘围成的风阀，风阀外框的相对两侧面上设有风阀扇叶，集水盘设置在风阀外框底部，蒸发器设置在风阀内，在风阀外框上设有进水管，在集水盘底部设有排水管，在风阀外框上设有用于控制风阀扇叶水平或垂直转动的风阀控制器。当风阀扇叶垂直关闭后，风阀外框和集水盘构成一个密闭的风阀空间，通过进水管可以向风阀内部冲入清洗水，注满水后，关闭进出水管道电磁阀，对蒸发器表面污泥进行一段时间浸泡，使表面污泥软化剥离，之后再同时开启进水和排水管电磁阀，持续进水和排水一段时间，多孔进水管的进水和排水管排水过程可以形成水流扰动，有利于将表面未剥离的污泥彻底冲刷脱离并排出，实现对蒸发器表面的彻底清洗。
所述进水管为多孔进水管。有利于形成扰动水流，充分对蒸发器表面污泥进行清洗。
在所述进水管和所述排水管上分别设有电磁阀。方便控制进水和排水。
本发明的优点是：实现干湿分区，并有效减少循环空气对设备的腐蚀，热能高效回收利用，对环境影响小，设备使用安全可靠。
（发明人：郑龙行;黄乾泽;谢庆文;黄其泉;梁家丽）
