公布日：2022.08.05
申请日：2022.06.06
分类号：C02F9/10(2006.01)I;C02F1/04(2006.01)N
摘要
本发明公开了一种一体式MVR蒸发系统废水处理工艺，所述底板的顶部固定连接有箱体和储存箱，所述底板的正反面通过合页活动连接有外封门，所述箱体的内腔设置有废水处理装置，所述储存箱的顶部通过合页活动连接有顶盖，所述储存箱的表面固定连接有水泵，所述水泵的输出端和输入端固定连通有水管，所述储存箱的内腔中设置有过滤装置，本发明涉及废水处理技术领域。该一体式MVR蒸发系统废水处理工艺，解决了MVR蒸发器废水处理装置进行高盐废水处理时，由于废水量大，导致处理时，其需要较长的时间，另外得出的盐结晶还需要人工从装置进行取出，其次盐形成的结晶体会粘黏在装置的内壁上，导致无法被清除掉，形成盐结晶浪费的问题。
权利要求书
1.一种一体式MVR蒸发系统废水处理工艺，其特征在于：具体包括以下步骤；S1、首先需要通过收集装置将工业废水中高盐废水进行收集；S2、将废水处理设备与MVR蒸发系统进行设备连接，并进行设备运行调试；S3、最后再将收集后的高盐废水输送到废水处理设备中进行处理；在废水处理工艺中S2-S3步骤中废水处理设备包括底板(1)，所述底板(1)的顶部固定连接有箱体(2)和储存箱(3)，所述底板(1)的正反面通过合页活动连接有外封门(5)，所述箱体(2)的内腔设置有废水处理装置(11)，所述储存箱(3)的顶部通过合页活动连接有顶盖(8)，所述储存箱(3)的表面固定连接有水泵(6)，所述水泵(6)的输出端和输入端固定连通有水管(7)，所述储存箱(3)的内腔中设置有过滤装置(10)；所述废水处理装置(11)包括第二伺服电机(111)、四个第一套筒(113)和第二套筒(115)，所述第二伺服电机(111)的输出端固定连接有第一齿轮(112)，四个所述第一套筒(113)和第二套筒(115)相对的一端设置有进气机构(114)，四个所述第二套筒(115)的底部设置有收集机构(116)，四个所述第一套筒(113)的顶部设置有连接机构(118)，且第一套筒(113)的表面固套接有第二齿轮(117)，四个所述第一套筒(113)、第二套筒(115)和进气机构(114)的内腔设置有震动蒸发机构(119)，所述第一套筒(113)的上下端口均固定开设有第一弧形槽(120)，所述第二套筒(115)的上下端口均固定开设有第二弧形槽(121)；所述进气机构(114)包括套盘(1141)，所述套盘(1141)的表面固定连通有连通管(1144)，所述连通管(1144)的表面固定连接有第一连接板(1145)，所述套盘(1141)的顶部和底部固定连接有轴承(1142)，所述轴承(1142)的表面活动套接有密封圈(1143)，所述套盘(1141)的内壁固定连接有挤压块(1146)；所述收集机构(116)包括第三套筒(1161)，所述第三套筒(1161)的表面活动连接有外盖(1162)，所述第三套筒(1161)的内腔活动连接有收集筒(1163)，所述第三套筒(1161)的顶部转动连接有第一转动环(1164)；所述连接机构(118)包括空心盘(1181)，所述空心盘(1181)的内腔对称转动套接有弧形管(1182)，所述空心盘(1181)的顶部固定连接有顶板(1185)，所述顶板(1185)的表面转动套接有连接管(1184)，所述弧形管(1182)的一端固定连通有软管接头(1186)，所述空心盘(1181)的底部固定连接有第二转动环(1183)；所述震动蒸发机构(119)包括五个空心管(1191)，五个所述空心管(1191)中间的表面固定连接有连接杆(1193)，且最外侧空心管(1191)中间的表面固定套接有套板(1192)，五个所述空心管(1191)上下表面固定连接有第二连接板(1194)，所述第二连接板(1194)的表面设置有伸缩机构(1195)，所述空心管(1191)的内腔对称固定设置有多个凸点(1197)，五所述空心管(1191)下边固定套接有橡胶套(1196)。
2.根据权利要求1所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述过滤装置(10)包括框架(101)、挡板(102)和第一伺服电机(106)，所述挡板(102)通过销柱(103)和扭簧(104)转动套接在储存箱(3)的表面，所述挡板(102)的背面对称固定连接有挤压板(105)，所述框架(101)左右的侧面固定开设有安装槽(108)，所述安装槽(108)的内腔固定连接有马达(109)，所述马达(109)的输出端固定连接有丝杆(1012)，所述丝杆(1012)的表面螺纹套接有滑动板(1010)，所述滑动板(1010)的底部对称固定连接有毛刷(1011)。
3.根据权利要求2所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述过滤网(107)通过转动柱转动连接在储存箱(3)的内壁，且框架(101)和储存箱(3)的内壁相互贴合。
4.根据权利要求2所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述丝杆(1012)的一端转动套接在安装槽(108)的内壁，所述滑动板(1010)贯穿安装槽(108)的内壁，并滑动在框架(101)的表面，所述毛刷(1011)与过滤网(107)的表面相互接触。
5.根据权利要求2所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述第一伺服电机(106)固定连接在储存箱(3)的表面，且贯穿储存箱(3)的表面，且与转动柱固定连接，所述挤压板(105)的一端与框架(101)的底部相互贴合，且挡板(102)的表面与储存箱(3)的表面相互贴合，且贴合处设置有密封垫。
6.根据权利要求1所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述轴承(1142)分别固定套接在下端口第一弧形槽(120)和上端口第二弧形槽(121)中，所述第一连接板(1145)固定连接在箱体(2)的内壁。
7.根据权利要求1所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述第一转动环(1164)固定套接在下端口第二弧形槽(121)的内腔中，所述第三套筒(1161)固定连接在箱体(2)内腔的底部。
8.根据权利要求1所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述伸缩机构(1195)包括固定连接在第二连接板(1194)的套管(1951)，所述套管(1951)的内腔通过弹簧(1953)滑动套接有滑动杆(1952)，且滑动杆(1952)的一端固定连接在第一套筒(113)和第二套筒(115)的内壁，所述橡胶套(1196)固定套接在第二套筒(115)内腔的底部，所述第二伺服电机(111)固定连接在箱体(2)的顶部，且第一齿轮(112)与第二齿轮(117)的表面相互啮合连接。
9.根据权利要求1所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述连接管(1184)的一端贯穿箱体(2)的顶部，并与水管(7)一端的表面固定连通，所述软管接头(1186)螺纹套接在空心管(1191)的顶部，所述第二转动环(1183)固定套接在上端口第一弧形槽(120)中。
10.根据权利要求1所述的一种一体式MVR蒸发系统废水处理工艺，其特征在于：所述箱体(2)的山表面固定设置有控制面板(4)，所述底板(1)的右边设置有收集箱(9)，所述储存箱(3)的内壁固定连接有限位块(12)，且收集箱(9)与储存箱(3)的表面相互贴合，所述水管(7)的一端固定连通在储存箱(3)的拐角处。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种一体式MVR蒸发系统废水处理工艺，解决了现有MVR蒸发器废水处理装置进行高盐废水处理时，由于废水量大，导致处理时，其需要较长的时间，另外得出的盐结晶还需要人工从装置进行取出，其次盐形成的结晶体会粘黏在装置的内壁上，导致无法被清除掉，形成盐结晶浪费的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种一体式MVR蒸发系统废水处理工艺，具体包括以下步骤；
S1、首先需要通过收集装置将工业废水中高盐废水进行收集；
S2、将废水处理设备与MVR蒸发系统进行设备连接，并进行设备运行调试；
S3、最后再将收集后的高盐废水输送到废水处理设备中进行处理；

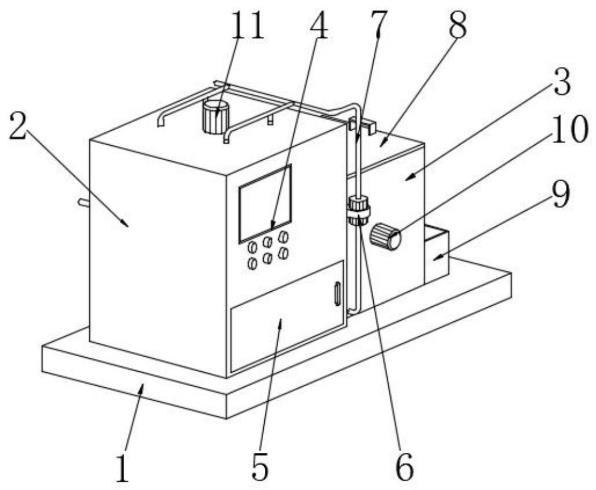

在废水处理工艺中S2-S3步骤中废水处理设备包括底板，所述底板的顶部固定连接有箱体和储存箱，所述底板的正反面通过合页活动连接有外封门，所述箱体的内腔设置有废水处理装置，所述储存箱的顶部通过合页活动连接有顶盖，所述储存箱的表面固定连接有水泵，所述水泵的输出端和输入端固定连通有水管，所述储存箱的内腔中设置有过滤装置。
所述废水处理装置包括第二伺服电机、四个第一套筒和第二套筒，所述第二伺服电机的输出端固定连接有第一齿轮，四个所述第一套筒和第二套筒相对的一端设置有进气机构，四个所述第二套筒的底部设置有收集机构，四个所述第一套筒的顶部设置有连接机构，且第一套筒的表面固套接有第二齿轮，四个所述第一套筒、第二套筒和进气机构的内腔设置有震动蒸发机构，所述第一套筒的上下端口均固定开设有第一弧形槽，所述第二套筒的上下端口均固定开设有第二弧形槽。
所述进气机构包括套盘，所述套盘的表面固定连通有连通管，所述连通管的表面固定连接有第一连接板，所述套盘的顶部和底部固定连接有轴承，所述轴承的表面活动套接有密封圈，所述套盘的内壁固定连接有挤压块。
所述收集机构包括第三套筒，所述第三套筒的表面活动连接有外盖，所述第三套筒的内腔活动连接有收集筒，所述第三套筒的顶部转动连接有第一转动环；
所述连接机构包括空心盘，所述空心盘的内腔对称转动套接有弧形管，所述空心盘的顶部固定连接有顶板，所述顶板的表面转动套接有连接管，所述弧形管的一端固定连通有软管接头，所述空心盘的底部固定连接有第二转动环。
所述震动蒸发机构包括五个空心管，五个所述空心管中间的表面固定连接有连接杆，且最外侧空心管中间的表面固定套接有套板，五个所述空心管上下表面固定连接有第二连接板，所述第二连接板的表面设置有伸缩机构，所述空心管的内腔对称固定设置有多个凸点，五所述空心管下边固定套接有橡胶套。
优选的，所述过滤装置包括框架、挡板和第一伺服电机，所述挡板通过销柱和扭簧转动套接在储存箱的表面，所述挡板的背面对称固定连接有挤压板，所述框架左右的侧面固定开设有安装槽，所述安装槽的内腔固定连接有马达，所述马达的输出端固定连接有丝杆，所述丝杆的表面螺纹套接有滑动板，所述滑动板的底部对称固定连接有毛刷。
优选的，所述过滤网通过转动柱转动连接在储存箱的内壁，且框架和储存箱的内壁相互贴合。
优选的，所述丝杆的一端转动套接在安装槽的内壁，所述滑动板贯穿安装槽的内壁，并滑动在框架的表面，所述毛刷与过滤网的表面相互接触。
优选的，所述第一伺服电机固定连接在储存箱的表面，且贯穿储存箱的表面，且与转动柱固定连接，所述挤压板的一端与框架的底部相互贴合，且挡板的表面与储存箱的表面相互贴合，且贴合处设置有密封垫。
优选的，所述轴承分别固定套接在下端口第一弧形槽和上端口第二弧形槽中，所述第一连接板固定连接在箱体的内壁。
优选的，所述第一转动环固定套接在下端口第二弧形槽的内腔中，所述第三套筒固定连接在箱体内腔的底部。
优选的，所述伸缩机构包括固定连接在第二连接板的套管，所述套管的内腔通过弹簧滑动套接有滑动杆，且滑动杆的一端固定连接在第一套筒和第二套筒的内壁，所述橡胶套固定套接在第二套筒内腔的底部，所述第二伺服电机固定连接在箱体的顶部，且第一齿轮与第二齿轮的表面相互啮合连接。
优选的，所述连接管的一端贯穿箱体的顶部，并与水管一端的表面固定连通，所述软管接头螺纹套接在空心管的顶部，所述第二转动环固定套接在上端口第一弧形槽中。
优选的，所述箱体的山表面固定设置有控制面板，所述底板的右边设置有收集箱，所述储存箱的内壁固定连接有限位块，且收集箱与储存箱的表面相互贴合，所述水管的一端固定连通在储存箱的拐角处。
有益效果
本发明提供了一种一体式MVR蒸发系统废水处理工艺。与现有技术相比具备以下有益效果：
1、该一体式MVR蒸发系统废水处理工艺，通过控制面板启动第二伺服电机，废水处理装置的输出端会带动第一齿轮与第二齿轮进行啮合转动，并通过伸缩机构与第一套筒和第二套筒的连接，从而使第一套筒、第二套筒、震动蒸发机构和连接机构进行转动，以及通过轴承与第一弧形槽和第二弧形槽和第一转动环与第一弧形槽的转动连接，使进气机构和收集机构不会跟随转动，以及随着震动蒸发机构整体的转动，其产生的离心力会使空心管内腔的废水贴着空心管内壁进行流动，使其形成水膜的方式，并在进入的热气进行加热，使水膜在流动的过程中随着蒸发变成蒸汽和盐结晶，蒸汽和盐结晶会通过空心管底部进入到收集筒中进行收集，通过将废水分成多个水膜的状态，可以更快的实现蒸发的效果，解决现有MVR蒸发器废水处理装置进行高盐废水处理时，由于废水量大，导致处理时，其需要较长时间的问题。
2、该一体式MVR蒸发系统废水处理工艺，通过转动时，其套板的表面会挤压在挤压块的表面上，并在伸缩机构的伸缩，可以使空心管左右的摆动，同时橡胶套和软管接头会进行跟随张紧，从而使空心管形成震动状态，使蒸发残留在空心管内壁的盐结晶也会被震动下来，并进行收集，解决另外得出的盐结晶还需要人工从装置进行取出，其次盐形成的结晶体会粘黏在装置的内壁上，导致无法被清除掉，形成盐结晶浪费的问题。
3、该一体式MVR蒸发系统废水处理工艺，通过空心管内壁设置的多个凸点起到阻挡的作用，使水膜通过凸点可以起到流动缓慢的作用，就可以增加水膜被蒸发的时间。
4、该一体式MVR蒸发系统废水处理工艺，通过启动第一伺服电机和马达，第一伺服电机的输出端通过转动柱带动框架进行转动，当框架的一端会碰撞挤压板，其挤压板会带动挡板通过销柱进行转动，同时扭簧也会出现扭转，最后使框架的一端与挡板相互平齐，然后再启动马达，马达会带动丝杆进行转动，使丝杆表面的滑动板进行一侧的移动，从而使毛刷对过滤网的表面进行刮取，使残留的杂质从倾斜的过滤网掉落在挡板上，最后再掉落在收集箱中进行收集，实现过滤杂质后自动收集的功能。
（发明人：周国海;李维红）
