公布日:2022.12.09
申请日:2022.09.27
分类号:C02F9/14(2006.01)I;C02F103/06(2006.01)N
摘要

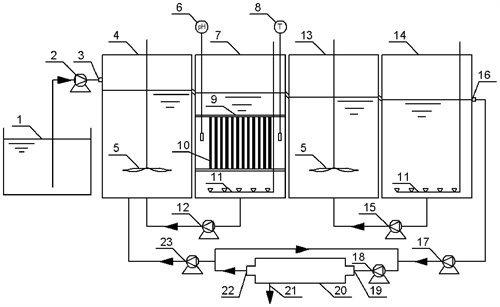

一种中晚期垃圾渗滤液处理装置,属于垃圾渗滤液处理技术领域。包括进水池、生物脱氮池和膜分离装置,生物脱氮池分成4个区域,分别为缺氧池A1、好氧池O1、后置反硝化池A2、后置曝气池O2,并依次通过管道连接,进水池通过进水泵与缺氧池A1进水口连接,后置曝气池O2出水口通过膜分离装置进水泵与膜分离装置进液口连接、浓液排放口通过污泥回流泵连接至缺氧池A1,进液口与浓液排放口通过循环泵连接;好氧池O1底部出水口与缺氧池A1底部通过亚硝化液回流泵连接,后置曝气池O2底部出水口与后置反硝化池A2底部通过硝化液回流泵连接;垃圾渗滤液由进水池依次流经缺氧池A1、好氧池O1、后置反硝化池A2、后置曝气池O2,其出水经膜分离装置进行泥水分离后由清液出水口排出。
权利要求书
1.一种中晚期垃圾渗滤液处理装置,其特征在于:包括进水池、生物脱氮池和膜分离装置,生物脱氮池分成4个区域,分别为缺氧池A1、好氧池O1、后置反硝化池A2、后置曝气池O2,并依次通过管道连接,进水池通过进水泵与缺氧池A1进水口连接,后置曝气池O2出水口通过膜分离装置进水泵与膜分离装置进液口连接、浓液排放口通过污泥回流泵连接至缺氧池A1,进液口与浓液排放口通过循环泵连接;好氧池O1底部出水口与缺氧池A1底部通过亚硝化液回流泵连接,后置曝气池O2底部出水口与后置反硝化池A2底部通过硝化液回流泵连接;垃圾渗滤液由进水池依次流经缺氧池A1、好氧池O1、后置反硝化池A2、后置曝气池O2,其出水经膜分离装置进行泥水分离后由清液出水口排出。
2.根据权利要求1所述中晚期垃圾渗滤液处理装置,其特征在于:所述缺氧池A1和后置反硝化池A2内分别安装搅拌器。
3.根据权利要求1所述中晚期垃圾渗滤液处理装置,其特征在于:所述好氧池O1和后置曝气池O2底部分别安装曝气装置。
4.根据权利要求1所述中晚期垃圾渗滤液处理装置,其特征在于:所述好氧池O1内设有填料支架,在填料支架上固定有若干改性合成纤维绳型填料,构成泥膜复合系统。
5.根据权利要求1所述中晚期垃圾渗滤液处理装置,其特征在于:所述好氧池O1内安装pH计与温度计,检测池中混合液pH值和温度值,使其游离氨浓度处于1-10mg/L。
6.根据权利要求1所述中晚期垃圾渗滤液处理装置,其特征在于:所述膜分离装置为错流式管式超滤膜,膜材质为PVDF。
发明内容
针对上述存在的技术问题,为了解决中晚期垃圾渗滤液生物脱氮过程中,有机碳源投加量大及能耗高的问题,提供一种中晚期垃圾渗滤液处理装置,该装置在缺氧池A1与好氧池O1中进行短程硝化反硝化,可有效减少碳源投加,降低曝气量并提高反应速率,大大节约处理成本。
本发明的目的是通过以下技术方案来实现的:
本发明一种中晚期垃圾渗滤液处理装置,包括进水池、生物脱氮池和膜分离装置,生物脱氮池分成4个区域,分别为缺氧池A1、好氧池O1、后置反硝化池A2、后置曝气池O2,并依次通过管道连接,进水池通过进水泵与缺氧池A1进水口连接,后置曝气池O2出水口通过膜分离装置进水泵与膜分离装置进液口连接、浓液排放口通过污泥回流泵连接至缺氧池A1,进液口与浓液排放口通过循环泵连接;好氧池O1底部出水口与缺氧池A1底部通过亚硝化液回流泵连接,后置曝气池O2底部出水口与后置反硝化池A2底部通过硝化液回流泵连接;垃圾渗滤液由进水池依次流经缺氧池A1、好氧池O1、后置反硝化池A2、后置曝气池O2,其出水经膜分离装置进行泥水分离后由清液出水口排出。
进一步地,所述缺氧池A1和后置反硝化池A2内分别安装搅拌器。
进一步地,所述好氧池O1和后置曝气池O2底部分别安装曝气装置。
进一步地,所述好氧池O1内设有填料支架,在填料支架上固定有若干改性合成纤维绳型填料,构成泥膜复合系统。
进一步地,所述好氧池O1内安装pH计与温度计,检测池中混合液pH值和温度值,使其游离氨浓度处于1-10mg/L。
进一步地,所述膜分离装置为错流式管式超滤膜,膜材质为PVDF。
本发明的有益效果为:
1.本发明利用短程硝化反硝化工艺处理中晚期垃圾渗滤液,可以有效减少碳源投加,降低曝气量并提高反应速率,大大节约处理成本。
2.本发明好氧池O1安装改性合成纤维绳型填料构成泥膜复合系统,使AOB在绳型填料得到大量富集,可省去单独对好氧池O1设置污泥回流系统,且使好氧池O1短程硝化稳定运行。
(发明人:张立成;张益彬;钱俊;范茂军)
