公布日：2022.12.27
申请日：2022.09.29
分类号：C02F11/127(2019.01)I;C02F11/13(2019.01)I
摘要
本发明属于污泥深度脱水设备技术领域，尤其涉及一种污泥深度脱水系统，以解决没有办法实现对污水的自动排除的技术问题，包括机架组件、动力组件、入料组件、周转滚筒组件、排水组件、排泥组件和螺旋叶组件，机架组件与动力组件相连接，动力组件与入料组件相连接，入料组件与周转滚筒组件相连接，周转滚筒组件与排水组件相连接，周转滚筒组件与排泥组件相连接，螺旋叶组件一端连接在排泥组件上，螺旋叶组件另一端连接在动力组件上，通过带轮转轴一带动着带轮一转动，进而通过带轮一带动着传动皮带一运动，进而通过带轮二带动着带轮转轴二转动，进而通过带轮转轴二驱动链轮转动，进而通过链轮实现动力输出。
权利要求书

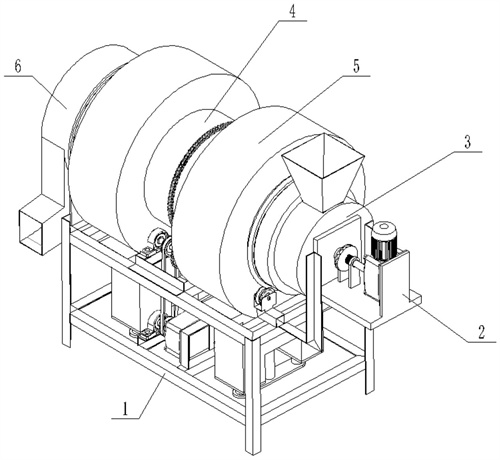

1.一种污泥深度脱水系统，其特征在于，包括机架组件(1)、动力组件(2)、入料组件(3)、周转滚筒组件(4)、排水组件(5)、排泥组件(6)和螺旋叶组件(7)，所述机架组件(1)与动力组件(2)相连接，动力组件(2)与入料组件(3)相连接，入料组件(3)与周转滚筒组件(4)相连接，周转滚筒组件(4)与排水组件(5)相连接，周转滚筒组件(4)与排泥组件(6)相连接，螺旋叶组件(7)一端连接在排泥组件(6)上，螺旋叶组件(7)另一端连接在动力组件(2)上。
2.根据权利要求1所述的一种污泥深度脱水系统，其特征在于，所述机架组件(1)包括机架本体(1-1)、执行电机一(1-2)、带轮转轴一(1-3)、带轮一(1-4)、传动皮带一(1-5)、带轮二(1-6)、带轮转轴二(1-7)、链轮(1-8)、周转轮固定座(1-9)、周转轮(1-10)、支架一(1-11)、支架二(1-12)和支架三(1-13)，所述机架本体(1-1)上安装有执行电机一(1-2)，执行电机一(1-2)的输出轴上安装有带轮转轴一(1-3)，带轮转轴一(1-3)转动安装在机架本体(1-1)上，带轮一(1-4)固定安装在带轮转轴一(1-3)上，传动皮带一(1-5)的一端连接在带轮一(1-4)上，传动皮带一(1-5)的另一端连接在带轮二(1-6)上，带轮二(1-6)固定安装在带轮转轴二(1-7)上，带轮转轴二(1-7)转动安装在机架本体(1-1)上，链轮(1-8)固定安装在带轮转轴二(1-7)上，周转轮固定座(1-9)固定安装在机架本体(1-1)上，周转轮(1-10)转动安装在周转轮固定座(1-9)上，支架一(1-11)固定安装在机架本体(1-1)上，支架二(1-12)固定安装在机架本体(1-1)上，支架三(1-13)固定安装在支架二(1-12)上。
3.根据权利要求2所述的一种污泥深度脱水系统，其特征在于，所述动力组件(2)包括动力底板(2-1)、基座(2-2)、执行电机二(2-3)、转动轴(2-4)、驱动柱(2-5)、离合盘一(2-6)、离合盘二(2-7)、离合滑杆(2-8)、离合滑杆推簧(2-9)、连接支架一(2-10)和连接支架二(2-11)，所述动力底板(2-1)上安装有基座(2-2)，基座(2-2)上安装有执行电机二(2-3)，执行电机二(2-3)的输出轴安装在转动轴(2-4)上，驱动柱(2-5)转动安装在连接支架一(2-10)上，连接支架一(2-10)固定安装在动力底板(2-1)上，驱动柱(2-5)与离合盘一(2-6)固定连接，离合盘一(2-6)与离合盘二(2-7)啮合传动，离合盘二(2-7)滑动安装在离合滑杆(2-8)上，离合滑杆(2-8)转动安装在连接支架二(2-11)上，连接支架二(2-11)固定安装在动力底板(2-1)上，离合滑杆(2-8)与转动轴(2-4)固定连接，离合滑杆推簧(2-9)套装在离合滑杆(2-8)上，并且离合滑杆推簧(2-9)设置在离合滑杆(2-8)和离合盘二(2-7)之间，动力底板(2-1)滑动安装在支架三(1-13)上。
4.根据权利要求3所述的一种污泥深度脱水系统，其特征在于，所述入料组件(3)包括入料安装套管(3-1)、入料套管(3-2)、安装板一(3-3)和内端滑板(3-4)，所述入料安装套管(3-1)上固定安装有入料套管(3-2)，安装板一(3-3)安装在入料安装套管(3-1)上，内端滑板(3-4)固定安装在入料安装套管(3-1)上，安装板一(3-3)固定安装在动力底板(2-1)上。
5.根据权利要求4所述的一种污泥深度脱水系统，其特征在于，所述周转滚筒组件(4)包括滚筒本体(4-1)、配合环(4-2)、脱水开口(4-3)和周转驱动链(4-4)，所述滚筒本体(4-1)上固定安装有配合环(4-2)和周转驱动链(4-4)，配合环(4-2)与周转轮(1-10)滚筒配合，周转驱动链(4-4)与链轮(1-8)配合传动，脱水开口(4-3)开在滚筒本体(4-1)上，并且脱水开口(4-3)设置有多个，滚筒本体(4-1)与入料安装套管(3-1)转动配合。
6.根据权利要求5所述的一种污泥深度脱水系统，其特征在于，所述排水组件(5)包括排水固定套管(5-1)、安装凸台(5-2)、排水管(5-3)、连接板(5-4)、中端滑柱(5-5)、滑柱连接杆(5-6)、出水管(5-7)、内端承载板(5-8)、连管一(5-9)、连管二(5-10)、内端弹簧一(5-和内端弹簧二(5-12)，所述排水固定套管(5-1)上安装有排水管(5-3)，排水管(5-3)上安装有安装凸台(5-2)，连接板(5-4)固定安装在排水管(5-3)上，排水管(5-3)的一端安装有出水管(5-7)，排水管(5-3)的另一端固定安装有连管二(5-10)，连管二(5-10)上滑动安装有连管一(5-9)，连管一(5-9)固定安装在内端承载板(5-8)上，内端承载板(5-8)滑动安装在排水管(5-3)，连管一(5-9)和连管二(5-10)之间设置有内端弹簧一(5-11)，中端滑柱(5-5)的一端固定安装在内端承载板(5-8)上，中端滑柱(5-5)的另一端固定安装在滑柱连接杆(5-6)上，中端滑柱(5-5)与排水管(5-3)滑动配合连接，内端弹簧二(5-12)套装在中端滑柱(5-5)上，并且内端弹簧二(5-12)设置在内端承载板(5-8)和排水管(5-3)之间，安装凸台(5-2)安装在机架本体(1-1)上，排水固定套管(5-1)与滚筒本体(4-1)转动配合。
7.根据权利要求2所述的一种污泥深度脱水系统，其特征在于，所述排泥组件(6)包括排泥套管(6-1)、排泥口(6-2)和加热设备(6-3)，所述排泥套管(6-1)固定安装在支架一(1-11)上，排泥口(6-2)设置在排泥套管(6-1)上，并且排泥口(6-2)与排泥套管(6-1)连通，加热设备(6-3)安装在排泥套管(6-1)。
8.根据权利要求1-7任意一项所述的一种污泥深度脱水系统，其特征在于，所述螺旋叶组件(7)包括螺旋叶转轴(7-1)、螺旋叶(7-2)和入料锥(7-3)，所述螺旋叶转轴(7-1)上同时固定安装有螺旋叶(7-2)和入料锥(7-3)，螺旋叶转轴(7-1)转动安装在排泥套管(6-1)上，驱动柱(2-5)与入料锥(7-3)固定连接，螺旋叶转轴(7-1)、螺旋叶(7-2)和入料锥(7-3)同时置于滚筒本体(4-1)中。
发明内容
本发明目的在于提供一种污泥深度脱水系统，以解决没有办法实现对污水的自动排除的技术问题。
为实现上述目的，本发明的一种污泥深度脱水系统的具体技术方案如下：
一种污泥深度脱水系统，包括机架组件、动力组件、入料组件、周转滚筒组件、排水组件、排泥组件和螺旋叶组件，所述机架组件与动力组件相连接，动力组件与入料组件相连接，入料组件与周转滚筒组件相连接，周转滚筒组件与排水组件相连接，周转滚筒组件与排泥组件相连接，螺旋叶组件一端连接在排泥组件上，螺旋叶组件另一端连接在动力组件上。
进一步，所述机架组件包括机架本体、执行电机一、带轮转轴一、带轮一、传动皮带一、带轮二、带轮转轴二、链轮、周转轮固定座、周转轮、支架一、支架二和支架三，所述机架本体上安装有执行电机一，执行电机一的输出轴上安装有带轮转轴一，带轮转轴一转动安装在机架本体上，带轮一固定安装在带轮转轴一上，传动皮带一的一端连接在带轮一上，传动皮带一的另一端连接在带轮二上，带轮二固定安装在带轮转轴二上，带轮转轴二转动安装在机架本体上，链轮固定安装在带轮转轴二上，周转轮固定座固定安装在机架本体上，周转轮转动安装在周转轮固定座上，支架一固定安装在机架本体上，支架二固定安装在机架本体上，支架三固定安装在支架二上。
进一步，所述动力组件包括动力底板、基座、执行电机二、转动轴、驱动柱、离合盘一、离合盘二、离合滑杆、离合滑杆推簧、连接支架一和连接支架二，所述动力底板上安装有基座，基座上安装有执行电机二，执行电机二的输出轴安装在转动轴上，驱动柱转动安装在连接支架一上，连接支架一固定安装在动力底板上，驱动柱与离合盘一固定连接，离合盘一与离合盘二啮合传动，离合盘二滑动安装在离合滑杆上，离合滑杆转动安装在连接支架二上，连接支架二固定安装在动力底板上，离合滑杆与转动轴固定连接，离合滑杆推簧套装在离合滑杆上，并且离合滑杆推簧设置在离合滑杆和离合盘二之间，动力底板滑动安装在支架三上。
进一步，所述入料组件包括入料安装套管、入料套管、安装板一和内端滑板，所述入料安装套管上固定安装有入料套管，安装板一安装在入料安装套管上，内端滑板固定安装在入料安装套管上，安装板一固定安装在动力底板上。
进一步，所述周转滚筒组件包括滚筒本体、配合环、脱水开口和周转驱动链，所述滚筒本体上固定安装有配合环和周转驱动链，配合环与周转轮滚筒配合，周转驱动链与链轮配合传动，脱水开口开在滚筒本体上，并且脱水开口设置有多个，滚筒本体与入料安装套管转动配合。
进一步，多个所述的脱水开口沿着滚筒本体的中轴线轴向阵列设置。
进一步，所述排水组件包括排水固定套管、安装凸台、排水管、连接板、中端滑柱、滑柱连接杆、出水管、内端承载板、连管一、连管二、内端弹簧一和内端弹簧二，所述排水固定套管上安装有排水管，排水管上安装有安装凸台，连接板固定安装在排水管上，排水管的一端安装有出水管，排水管的另一端固定安装有连管二，连管二上滑动安装有连管一，连管一固定安装在内端承载板上，内端承载板滑动安装在排水管，连管一和连管二之间设置有内端弹簧一，中端滑柱的一端固定安装在内端承载板上，中端滑柱的另一端固定安装在滑柱连接杆上，中端滑柱与排水管滑动配合连接，内端弹簧二套装在中端滑柱上，并且内端弹簧二设置在内端承载板和排水管之间，安装凸台安装在机架本体上，排水固定套管与滚筒本体转动配合。
进一步，所述排泥组件包括排泥套管、排泥口和加热设备，所述排泥套管固定安装在支架一上，排泥口设置在排泥套管上，并且排泥口与排泥套管连通，加热设备安装在排泥套管。
进一步，所述螺旋叶组件包括螺旋叶转轴、螺旋叶和入料锥，所述螺旋叶转轴上同时固定安装有螺旋叶和入料锥，螺旋叶转轴转动安装在排泥套管上，驱动柱与入料锥固定连接，螺旋叶转轴、螺旋叶和入料锥同时置于滚筒本体中。
进一步，所述驱动柱驱动螺旋叶周转的方向如果与链轮驱动滚筒本体周转的方向相同时，螺旋叶的周转速度与滚筒本体的周转速度存在差速，所述驱动柱驱动螺旋叶周转的方向如果与链轮驱动滚筒本体周转的方向不相同时，螺旋叶的周转速度与滚筒本体的周转速度无要求。
本发明的优点在于：
1.启动执行电机一，进而通过执行电机一带动着带轮转轴一转动，进而通过带轮转轴一带动着带轮一转动，进而通过带轮一带动着传动皮带一运动，进而通过带轮二带动着带轮转轴二转动，进而通过带轮转轴二驱动链轮转动，进而通过链轮实现动力输出；
2.启动执行电机二，进而通过执行电机二带动着转动轴转动，进而通过离合滑杆驱动着离合盘二转动，进而通过离合盘二与离合盘一之间的啮合传动，带动着驱动柱转动，进而通过驱动柱进行动力输出；同时，通过离合滑杆推簧的弹力作用，进而使得离合盘一与离合盘二紧密啮合在一起；
3.方便通过入料套管向入料安装套管中加入需要进行深度脱水的污泥；同时，通过内端滑板可防止需要进行深度脱水的污泥的飞溅；
4.链轮转动的同时带动着周转驱动链运动，并通过周转驱动链带动着滚筒本体周转运动，同时滚筒本体周转运动产生的离心力使得污泥中的水通过脱水开口排出；
5.通过滚筒本体上开有的脱水开口排除的污泥中的污水落入排水固定套管上，进而落入排水管中，随着污水的积累，进而在污水重力的作用下，使得内端承载板克服内端弹簧二的弹力并通过中端滑柱带动着滑柱连接杆下移，使得滑柱连接杆与出水管脱离，进而使得污水通过出水管自动排除；同时因内端承载板需要克服内端弹簧二的弹力，进而需要内端承载板上积累足够的污水，不需要较频繁的触发滑柱连接杆脱离出水管进行排水；
6.通过加热设备可以实现对脱水完成的污泥进行加热，进一步使得污泥中的水分散发；
7.通过驱动柱带动着入料锥转动，进而通过螺旋叶转轴带动着螺旋叶周转运动，在螺旋叶周转作用力的作用下，使得污泥中的污水通过脱水开口排出；同时，在螺旋叶的轴向螺旋的作用下，进而使得脱水完成的污泥通过排泥口排出；
8.驱动柱驱动螺旋叶周转的方向如果与链轮驱动滚筒本体周转的方向相同时，螺旋叶的周转速度与滚筒本体的周转速度存在差速，驱动柱驱动螺旋叶周转的方向如果与链轮驱动滚筒本体周转的方向不相同时，螺旋叶的周转速度与滚筒本体的周转速度无要求。
（发明人：丁祥;花成巍;伍明）
